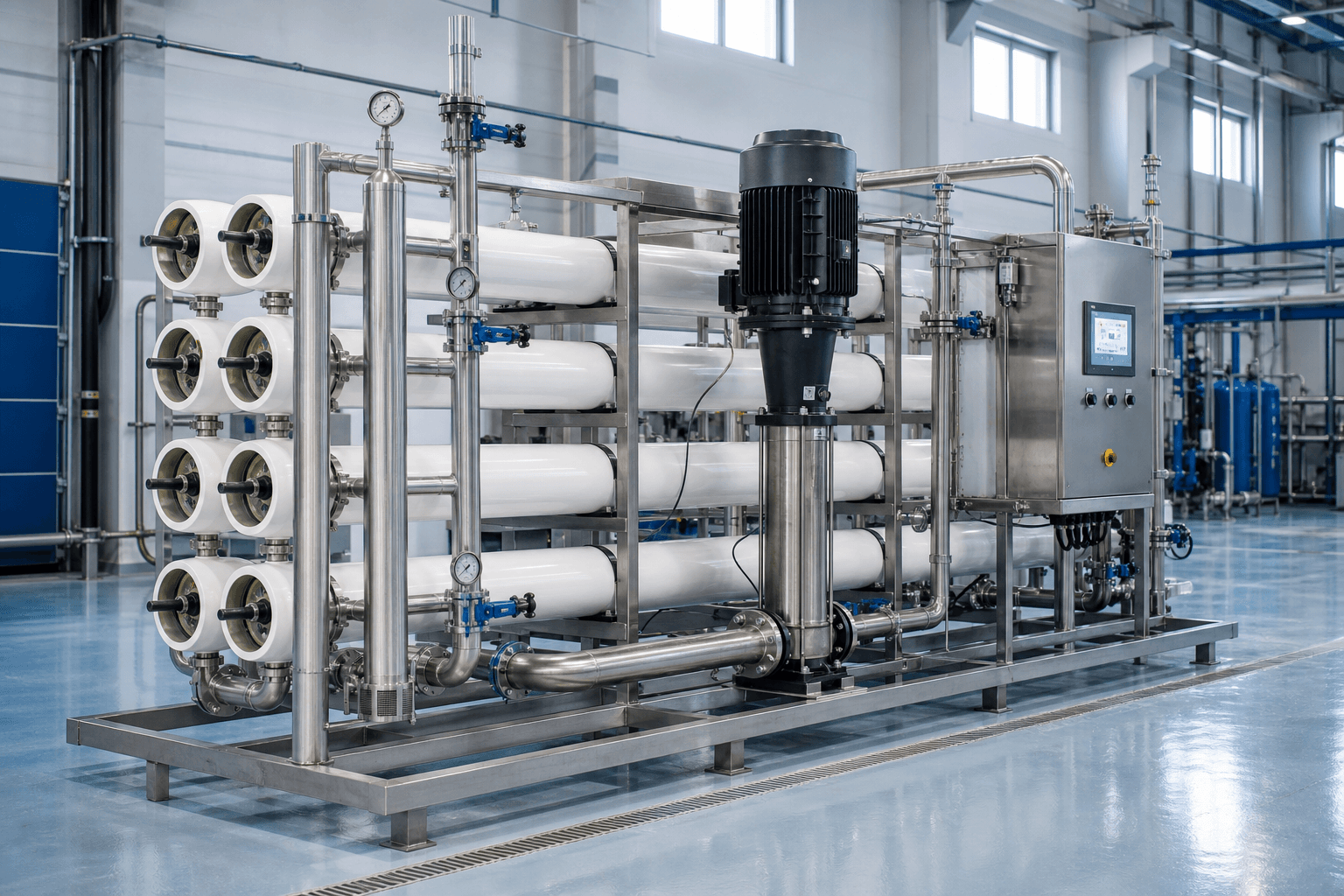

Ters Osmoz (RO) Nedir? Nasıl Çalışır ve Suyu Nasıl Arıtır?
Ters osmoz nedir, nasıl çalışır? RO membran mekanizması, recovery, tuz reddi, flux ve basınç hesapları saha örnekleriyle adım adım.
Ters osmoz (RO), suyun yarı geçirgen bir membrandan yüksek basınç altında geçirilerek çözünmüş tuzlardan, organik maddelerden ve mikroorganizmalardan ayrıldığı bir su arıtma prosesidir. Endüstriyel RO sistemleri besleme suyundaki toplam çözünmüş katıyı (TDS) %95-99,7 oranında giderir; acı suda 10-17 bar, deniz suyunda 55-70 bar besleme basıncı ile çalışır.
Bu rehber, TigaWater proses mühendisliği ekibinin saha devreye alma verileriyle hazırlandı. İçerik haritası:
Ozmoz ile ters ozmozun fiziksel farkı ve membranın ayırma mekanizması
Bir RO tesisinin akış şeması: ham su tankından permeat deposuna kadar her ekipman
Ozmotik basınç, net itici basınç (NDP), recovery, tuz reddi, flux ve spesifik enerji hesapları — adım adım sayısal örneklerle
50 m³/h besleme debili gerçek bir kuyu suyu projesinin membran ve basınç kabı seçimi
RO, nanofiltrasyon, ultrafiltrasyon ve iyon değiştirici karşılaştırması
DuPont FilmTec, Toray, LG Chem ve Hydranautics membran modellerinin teknik değerleri
Sahada en sık yapılan 5 hata ve devreye alma / bakım kontrol listesi
10 soruluk sık sorulan sorular bölümü
Ters osmoz nedir ve hangi fiziksel prensibe dayanır?
Ters osmoz, çözelti tarafına ozmotik basıncından daha büyük bir hidrolik basınç uygulanarak suyun yarı geçirgen membrandan derişik taraftan seyreltik tarafa zorlandığı bir ayırma prosesidir. Membran, su moleküllerini geçirirken çözünmüş iyonları ve 100 dalton üzerindeki organik molekülleri tutar. Elde edilen düşük tuzlu akıma permeat, tutulan tuzların derişik olarak ayrıldığı akıma konsantre (veya brine) denir.
Prosesin ayırt edici özelliği, filtrasyon gibi bir elek etkisiyle değil, çözünme-difüzyon mekanizmasıyla çalışmasıdır. Membranın aktif tabakasında tanımlı bir gözenek yoktur; su molekülleri poliamid matrisin içinde çözünür, konsantrasyon gradyanı boyunca difüze olur ve permeat tarafında yeniden ayrışır. Tuz iyonları da aynı matriste difüze olur, ancak difüzyon katsayıları suyunkinden yaklaşık üç mertebe küçük olduğu için büyük ölçüde geride kalır.
ASTM D6161 standardı, ters osmoz membranını "moleküler ağırlığı 100 dalton altındaki iyonik türleri büyük oranda reddeden, nominal gözenek yapısı tanımlanamayan yoğun film" olarak tanımlar. Pratikte bu, sodyum ve klorür gibi tek değerlikli iyonların bile %98-99,7 oranında tutulması anlamına gelir.
Ozmoz ile ters ozmoz arasındaki fark nedir?
Ozmoz kendiliğinden gerçekleşen doğal bir olaydır; ters ozmoz ise dışarıdan enerji verilerek bu olayın yönünün tersine çevrilmesidir. Ozmozda su, yarı geçirgen bir zarın seyreltik tarafından derişik tarafına doğru hareket eder ve iki taraf arasındaki kimyasal potansiyel farkı sıfırlanana kadar devam eder.
İki taraf arasındaki denge sağlandığında derişik tarafta oluşan sıvı sütunu yüksekliğinin karşılığı, o çözeltinin ozmotik basıncıdır. Ters ozmozda bu basıncın üzerine çıkılır: 35.000 ppm TDS'li deniz suyunun ozmotik basıncı yaklaşık 25 bardır, dolayısıyla bir SWRO sistemi ancak 55 bar ve üzerinde anlamlı permeat üretir.
Farkı sayısal olarak özetlemek gerekirse:
Ozmoz — Yön: seyreltikten derişiğe; İtici güç: kimyasal potansiyel farkı; Enerji girdisi: yok; Sonuç: derişik taraf seyrelir
Ters ozmoz — Yön: derişikten seyreltiğe; İtici güç: uygulanan hidrolik basınç eksi ozmotik basınç; Enerji girdisi: yüksek basınç pompası; Sonuç: saf su ve konsantre atık
Ters osmoz sistemi nasıl çalışır? Adım adım proses akışı
Bir endüstriyel RO tesisi, ham su alımından permeat depolamaya kadar sekiz temel kademede çalışır. Her kademe bir sonrakinin çalışma penceresini korumak üzere tasarlanır; ön arıtma kademelerinden biri devre dışı kaldığında membran ömrü aylar yerine haftalarla ölçülür hale gelir.
1. Ham su alımı ve dengeleme
Kuyu, şebeke veya yüzey suyu bir dengeleme tankında toplanır. Tank hacmi genellikle sistemin 30-60 dakikalık besleme debisini karşılayacak şekilde seçilir; 50 m³/h besleme için 25-50 m³ hacim tipiktir. Dengeleme, kuyu pompasının aç-kapa çevrimlerinin RO besleme basıncında dalgalanma yaratmasını önler.
2. Multimedya veya kum filtrasyonu
Askıda katı madde ve bulanıklık bu kademede giderilir. Tasarım yüzey hızı 10-15 m/h, geri yıkama hızı 30-40 m/h aralığındadır. Hedef, RO girişinde bulanıklığı 1 NTU altına, tıkanma indeksini (SDI15) 5'in altına düşürmektir.
3. Aktif karbon veya sodyum bisülfit dozajı
Poliamid ince film kompozit (TFC) membranlar serbest klora karşı savunmasızdır; kümülatif 200-1000 ppm-saat klor maruziyeti membranı kalıcı olarak bozar. Şebeke suyunda 0,3-0,5 ppm serbest klor bulunması halinde aktif karbon kolonu veya stokiyometrik olarak 1,8 mg bisülfit / 1 mg klor oranında sodyum metabisülfit dozajı zorunludur.
4. Antiskalant dozajı ve pH kontrolü
Konsantre tarafında kalsiyum karbonat, kalsiyum sülfat, baryum sülfat ve silika doygunluk sınırlarını aşar. Antiskalant tipik olarak 2-5 ppm dozla enjekte edilir. Karbonat kabuklaşması için Langelier Doygunluk İndeksi (LSI) kontrol edilir; antiskalantsız çalışmada konsantre LSI değeri sıfırın altında tutulmalı, antiskalantlı çalışmada üretici onayına göre +1,8'e kadar çıkılabilir.
5. Kartuş filtre
5 mikron nominal polipropilen kartuşlar, yüksek basınç pompasına ve membranlara ulaşabilecek son partikülleri tutar. Temiz kartuşta basınç kaybı 0,2-0,3 bar, değişim eşiği ise 1,0 bar fark basınçtır.
6. Yüksek basınç pompası
Dikey çok kademeli santrifüj pompa, acı suda 10-17 bar, deniz suyunda 55-70 bar basınç üretir. Frekans konvertörü (VFD) ile permeat debisi sabit tutulur; membran yaşlandıkça sürücü frekansı artırılarak aynı üretim korunur.
7. Membran basınç kapları ve dizi (array) düzeni
Membranlar 4 inç veya 8 inç çaplı spiral sarım elemanlar halinde FRP basınç kaplarına yerleştirilir. Bir kapta 1 ila 8 eleman bulunabilir; endüstriyel acı su sistemlerinde 6 elemanlı kaplar standarttır. Kaplar iki veya üç kademe halinde dizilir; birinci kademenin konsantresi ikinci kademenin beslemesi olur.
8. Permeat ve konsantre yönetimi
Permeat depolama tankına, konsantre ise debi kontrol vanası üzerinden deşarja veya geri kazanım hattına gider. Devreye almada ve durdurmada permeat, iletkenlik izin verilen sınırın altına inene kadar drenaja yönlendirilir; bu amaçla üç yollu bir permeat ayırma vanası kullanılır.
RO membranı suyu hangi mekanizmayla ayırır?
RO membranı, çözünme-difüzyon modeline göre suyu ve tuzu birbirinden bağımsız iki akı denklemiyle geçirir. Su akısı uygulanan net basınçla doğru orantılıdır, tuz akısı ise basınçtan bağımsız olarak konsantrasyon farkıyla orantılıdır. Bu asimetri, RO'nun neden yüksek basınçta daha iyi su kalitesi verdiğini açıklar.
Su akısı denklemi şöyledir:
Jw = A × (ΔP − Δπ)
Burada Jw su akısı (L/m²·h), A su geçirgenlik katsayısı (L/m²·h·bar), ΔP membran boyunca hidrolik basınç farkı, Δπ ise besleme ile permeat arasındaki ozmotik basınç farkıdır. Modern acı su membranlarında A değeri 3,0-4,5 L/m²·h·bar aralığındadır.
Tuz akısı denklemi ise basınç terimi içermez:
Js = B × (Cf − Cp)
B tuz geçirgenlik katsayısı, Cf besleme konsantrasyonu, Cp permeat konsantrasyonudur. Basınç artırıldığında Jw büyür, Js sabit kalır; permeat konsantrasyonu Js/Jw oranına eşit olduğundan basınç arttıkça permeat TDS'i düşer. Sahada "sistem az üretiyor ve permeat iletkenliği yükseldi" şikâyetinin en sık nedeni budur: besleme basıncı düşmüş, akı azalmış, aynı tuz akısı daha az su içinde seyrelmiştir.
Konsantrasyon polarizasyonu
Membran yüzeyinde tuz konsantrasyonu, yığın çözeltiden daha yüksektir. Bu farkın oranına beta faktörü denir ve tasarımda 1,2'nin altında tutulur. Beta faktörünün büyümesi hem ozmotik basıncı hem de kabuklaşma riskini artırır. Kontrol yöntemi, her elemanda minimum konsantre debisini korumaktır: 8 inç elemanlarda 3,6 m³/h, 4 inç elemanlarda 0,8 m³/h alt sınır olarak kabul edilir.
Ters osmoz hangi kirleticileri giderir, hangilerini gideremez?
Ters osmoz iyonik ve moleküler yükü olan hemen her kirleticiyi giderir, ancak çözünmüş gazları ve düşük molekül ağırlıklı yüksüz organikleri geçirir. Bu ayrım, RO'nun tek başına yeterli olup olmadığına karar verirken belirleyicidir.
Yüksek giderim sağlanan bileşenler:
Sodyum ve klorür — Giderim: %97-99,7; Not: tek değerlikli iyonlar, en zor grup
Ağır metaller (Pb, As(V), Cr(VI)) — Giderim: %95-99; Not: As(III) için ön oksidasyon gerekir
Pestisit ve ilaç kalıntıları — Giderim: %95-99; Not: molekül ağırlığı 200 dalton üzerinde olanlar
Giderim sağlanamayan veya düşük kalan bileşenler:
Çözünmüş karbondioksit — Giderim: yaklaşık %0; Çözüm: dekarbonatör veya membran degasser
Çözünmüş oksijen ve azot — Giderim: yaklaşık %0; Çözüm: vakumlu degazör
Bor — Giderim: pH 8'de %40-70, pH 10,5'te %90+; Çözüm: ikinci geçişte pH yükseltme
Radon — Giderim: düşük; Çözüm: havalandırma
Trihalometanlar — Giderim: %30-60; Çözüm: aktif karbon
Karbondioksit geçişi özellikle kazan besleme suyu ve ultra saf su uygulamalarında kritiktir: permeatta CO2 bikarbonata dönüşerek iletkenliği yükseltir ve karışık yataklı iyon değiştiricinin reçine yükünü artırır. Çözüm, RO öncesinde pH'ı düşürmek yerine RO sonrasında dekarbonatör kullanmak veya ikinci geçişte kostik dozlamaktır.
Ozmotik basınç nasıl hesaplanır? RO kaç bar basınçla çalışır?
Ozmotik basıncın pratik hesabında 1000 ppm TDS için yaklaşık 0,7 bar kuralı kullanılır. Bu, van't Hoff denkleminin sodyum klorür ağırlıklı sular için sadeleştirilmiş halidir ve tasarım ön elemesi için yeterli doğruluktadır.
Adım adım örnek: 1200 ppm TDS'li bir kuyu suyu, %75 recovery ile işletilecek.
Adım 3 — Ortalama besleme-konsantre TDS'i: (1200 + 4800) / 2 = 3000 ppm
Adım 4 — Ortalama ozmotik basınç: 3000 × 0,0007 = 2,1 bar
Adım 5 — Hedef akı 19 LMH ve A = 3,5 L/m²·h·bar için gerekli net itici basınç: NDP = 19 / 3,5 = 5,4 bar
Adım 6 — Besleme basıncı: NDP + ortalama ozmotik basınç + kap basınç kaybı + permeat karşı basıncı = 5,4 + 2,1 + 2,0 + 0,5 = 10,0 bar
Yorum: Bu su için 10-12 bar besleme basıncı yeterlidir. Membranlar yaşlandıkça A değeri düşer ve aynı akıyı korumak için basınç 14-15 bara kadar yükseltilir; 15 bar aşıldığında membran değişimi gündeme gelir.
Deniz suyu için aynı hesap dramatik biçimde değişir. 35.000 ppm TDS ve %40 recovery ile:
Konsantrasyon faktörü: 1 / (1 − 0,40) = 1,67
Konsantre TDS'i: 35.000 × 1,67 = 58.450 ppm
Ortalama TDS: (35.000 + 58.450) / 2 = 46.725 ppm
Ortalama ozmotik basınç: 46.725 × 0,0007 = 32,7 bar
Hedef akı 14 LMH ve A = 1,1 L/m²·h·bar için NDP: 14 / 1,1 = 12,7 bar
Besleme basıncı: 32,7 + 12,7 + 2,5 + 0,5 = 48,4 bar; tasarım payı ve membran yaşlanması için 55-65 bar seçilir
Sonuç olarak besleme basıncı aralıkları şöyle özetlenebilir:
Düşük tuzlu şebeke suyu (200-500 ppm) — 7-10 bar; Düşük enerjili LE membran ile 5-7 bar
Acı kuyu suyu (500-3000 ppm) — 10-17 bar; standart BW membran
Yüksek tuzlu acı su (3000-10.000 ppm) — 17-30 bar; XLE değil, standart veya yüksek reddiyeli BW
Deniz suyu (32.000-40.000 ppm) — 55-70 bar; SW membran ve duplex paslanmaz basınç hattı
Recovery (geri kazanım) oranı nedir ve nasıl hesaplanır?
Recovery, üretilen permeat debisinin besleme debisine oranıdır ve yüzde olarak ifade edilir. Formülü basittir ancak seçimi tüm tesis ekonomisini belirler: recovery arttıkça su tüketimi düşer, buna karşılık kabuklaşma riski ve permeat iletkenliği yükselir.
R (%) = (Qp / Qf) × 100
Örnek: Besleme debisi 50 m³/h, permeat debisi 37,5 m³/h olan bir sistemde R = (37,5 / 50) × 100 = %75. Konsantre debisi 12,5 m³/h olur, yani her 4 m³ ham sudan 3 m³ ürün ve 1 m³ atık elde edilir.
Recovery seçimi ham su bileşimine bağlıdır. TigaWater sahalarında kullandığımız pratik pencereler:
Yumuşatılmış veya düşük sertlikli kuyu suyu — Recovery: %75-85; Sınırlayıcı: silika ve baryum sülfat
Yüzey suyu, UF ön arıtmalı — Recovery: %70-80; Sınırlayıcı: organik kirlenme ve biyofilm
Deniz suyu, tek kademe — Recovery: %35-45; Sınırlayıcı: ozmotik basınç ve basınç kabı sınırı
Atık su geri kazanımı (RO ile) — Recovery: %65-75; Sınırlayıcı: biyofouling ve çözünmüş organik karbon
%85 üzerine çıkmak isteyen tesisler için doğru çözüm tek bir RO ünitesini zorlamak değil, konsantre akımını ikinci bir RO ünitesine besleyerek kademeli geri kazanım kurmaktır. Bu düzenlemeyle toplam sistem recovery'si %90-93 seviyesine taşınabilir. Detaylı ekipman seçenekleri için endüstriyel ters osmoz ve nano filtrasyon ürün ailesini inceleyebilirsiniz.
Tuz reddi ve tuz geçişi nasıl hesaplanır?
Tuz reddi, besleme suyundaki tuzun ne kadarının membran tarafından tutulduğunu gösteren yüzdedir. İki farklı tanımı vardır ve karıştırılmaları saha tartışmalarının ortak kaynağıdır.
Görünür (sistem) tuz reddi, besleme ile permeat arasındaki farkı esas alır:
SR (%) = (1 − Cp / Cf) × 100
Gerçek (eleman) tuz reddi, membran yüzeyindeki gerçek konsantrasyonu esas alır ve ortalama besleme-konsantre değerini kullanır:
Adım 1 — Sistem tuz reddi: (1 − 30 / 1200) × 100 = %97,5
Adım 2 — Tuz geçişi: 100 − 97,5 = %2,5
Adım 3 — Ortalama besleme-konsantre TDS'i: 3000 ppm
Adım 4 — Eleman bazlı gerçek tuz reddi: (1 − 30 / 3000) × 100 = %99,0
Yorum: Eleman katalogunda yazan %99,5 değeri, %15 recovery ve 2000 ppm NaCl ile yapılan tek eleman testine aittir. %75 recovery'li bir sistemde aynı membran %97-97,5 sistem reddi verir. Bu bir arıza değil, tanım farkıdır. Sözleşmelerde permeat kalitesi mutlaka sistem tuz reddi veya doğrudan permeat iletkenliği (µS/cm) üzerinden yazılmalıdır.
TDS ile iletkenlik arasındaki dönüşüm için doğal sularda 0,55-0,70 arası bir katsayı kullanılır. 30 ppm TDS'li bir permeat yaklaşık 45-55 µS/cm iletkenlik verir. Ultra saf su uygulamalarında ise ölçüm birimi direnç (MΩ·cm) olarak değişir; 18,2 MΩ·cm hedefi ancak RO sonrası elektrodeiyonizasyon (EDI) veya karışık yataklı reçine ile sağlanır. Bu tip uygulamalar için ultra saf su sistemleri sayfasındaki konfigürasyonlar referans alınabilir.
Flux, spesifik enerji ve sıcaklık düzeltmesi nasıl hesaplanır?
Flux (akı), birim membran alanından birim zamanda geçen permeat hacmidir ve LMH (L/m²·h) birimiyle ifade edilir. Sistem tasarımının en kritik parametresidir çünkü hem membran sayısını hem de kirlenme hızını doğrudan belirler.
Flux (LMH) = Permeat debisi (L/h) / Toplam aktif membran alanı (m²)
Tasarım flux pencereleri
Kuyu suyu, SDI < 3 — Tasarım akısı: 20-24 LMH; Not: en yüksek pencere, düşük kirlenme riski
Şebeke suyu, SDI < 3 — Tasarım akısı: 18-22 LMH
Yüzey suyu, UF ön arıtmalı, SDI < 3 — Tasarım akısı: 16-20 LMH
Yüzey suyu, konvansiyonel ön arıtma, SDI 3-5 — Tasarım akısı: 13-17 LMH
Biyolojik arıtma çıkışı geri kazanımı — Tasarım akısı: 10-14 LMH; Not: biyofouling riski en yüksek
Deniz suyu (SWRO) — Tasarım akısı: 12-17 LMH; Not: açık deniz alımında alt sınır
Tasarım akısını pencerenin üst ucunda seçmek ilk yatırımı düşürür ancak CIP sıklığını ve membran değişim maliyetini artırır. Beş yıllık toplam sahip olma maliyeti üzerinden bakıldığında, kuyu suyunda 20-21 LMH, yüzey suyunda 16-17 LMH tipik olarak en düşük maliyeti verir.
Sıcaklık düzeltme faktörü (TCF)
Membran geçirgenliği sıcaklıkla yaklaşık %3/°C değişir. Kışın 12°C'ye düşen bir kuyu suyunda aynı basınçla üretim ciddi biçimde azalır. Düzeltme faktörü şu bağıntıyla hesaplanır:
TCF = exp[2640 × (1 / (273 + T) − 1 / 298)]
Örnek: T = 15°C için 1 / 288 = 0,0034722 ve 1 / 298 = 0,0033557. Fark 0,0001165, çarpım 2640 × 0,0001165 = 0,3076, üstel değeri 1,36. Yani 15°C'de ölçülen debi 25°C referansına getirilirken 1,36 ile çarpılır. Tersinden bakıldığında, 25°C'de 37,5 m³/h üreten sistem 15°C'de aynı basınçta yaklaşık 27,6 m³/h üretir. Bu nedenle kış debisi tasarım noktası olarak alınmalı, yüksek basınç pompası bu noktaya göre seçilmelidir.
Spesifik enerji tüketimi
Spesifik enerji, bir metreküp permeat üretmek için harcanan elektrik enerjisidir (kWh/m³). Pompa gücü şu bağıntıyla hesaplanır:
P (kW) = Q (m³/h) × ΔP (bar) / (36 × η)
Örnek: 50 m³/h besleme, 12 bar basınç artışı, pompa-motor toplam verimi %75.
Adım 2 — Permeat başına enerji: 22,2 / 37,5 = 0,59 kWh/m³
Adım 3 — Ön arıtma pompaları, dozaj ve kontrol yükü: yaklaşık 0,15 kWh/m³
Adım 4 — Toplam spesifik enerji: yaklaşık 0,74 kWh/m³
Yorum: 4 TL/kWh elektrik fiyatıyla bu sistem, m³ başına yaklaşık 3,0 TL enerji maliyeti üretir. Deniz suyu sistemlerinde ise enerji geri kazanım cihazı (ERD) olmadan 5,0-6,5 kWh/m³, izobarik basınç değiştiricili ERD ile 2,6-3,5 kWh/m³ değerleri görülür; ERD yatırımı 500 m³/gün üzerindeki SWRO tesislerinde tipik olarak 2-3 yılda geri döner.
Örnek proje: 900 m³/gün kuyu suyu RO tesisi nasıl boyutlandırılır?
Bu bölüm, bir tekstil boyahanesi için yapılan gerçek bir boyutlandırmanın adımlarını içerir. Ham su verileri: 1200 ppm TDS, 28 °fH sertlik, 18 ppm silika, 0,4 ppm demir, SDI15 = 3,2, sıcaklık 15-22°C.
Konsantre debisinin her kapta minimum sınırın üzerinde kalması için 6:3 iki kademeli dizi seçildi.
Birinci kademe: 6 kap, besleme 50 m³/h, kap başına 8,3 m³/h — üst sınır 17 m³/h olduğundan uygun
Birinci kademe permeatı: yaklaşık 25 m³/h, çıkış konsantresi 25 m³/h
İkinci kademe: 3 kap, besleme 25 m³/h, kap başına 8,3 m³/h
İkinci kademe permeatı: 12,5 m³/h, nihai konsantre 12,5 m³/h, kap başına 4,2 m³/h — 3,6 m³/h alt sınırının üzerinde, uygun
Adım 4 — Kabuklaşma kontrolü
Konsantre tarafında sertlik 28 × 4 = 112 °fH, silika 18 × 4 = 72 ppm seviyesine çıkar. Silika 120 ppm sınırının altında kaldığı için sorun yoktur. Kalsiyum karbonat için LSI hesaplandığında +1,4 bulundu; bu değer antiskalantsız kabul edilemez, ancak fosfonat esaslı antiskalant ile 3 ppm dozda güvenli çalışma penceresi içindedir. Demir 0,4 ppm ile 0,05 ppm sınırının üzerinde olduğundan ön arıtmaya oksidasyon ve demir-mangan filtresi eklendi.
Adım 5 — Yüksek basınç pompası
Besleme basıncı 12 bar hesaplandı. Yeni membran ile 10 bar yeterli olduğundan pompa VFD ile 38-50 Hz aralığında çalıştırılıyor; membran yaşlandıkça frekans artırılarak 37,5 m³/h permeat sabit tutuluyor. Kış sıcaklığı 15°C dikkate alınarak pompa 15 bar basma yüksekliğinde seçildi.
Adım 6 — Sonuç
Tesis 54 adet BW30-400 elemanı, 9 adet 450 psi sınıfı 6 elemanlı FRP basınç kabı, 22,5 kW yüksek basınç pompası ve 0,76 kWh/m³ spesifik enerji ile devreye alındı. Bu ölçekteki uygulamalar için 8 inç membranlı RO8040 serisi standart platformumuzdur.
Karşılaştırma: RO, nanofiltrasyon, ultrafiltrasyon ve iyon değiştirici
Membran ve reçine teknolojileri birbirinin alternatifi değil, farklı kirletici sınıflarının çözümüdür. Aşağıdaki karşılaştırma dört teknolojiyi aynı ölçütlerle yan yana koyar.
Kazan besleme suyu, ilaç ve elektronik proses suyu, deniz suyundan içme suyu: RO kullanın. Başka teknoloji tek başına yeterli değildir.
Sadece sertlik, sülfat, renk ve pestisit giderilecek, mineral profili korunacaksa: NF kullanın. RO'ya göre enerjide %50-60 tasarruf sağlar. RO ve NF ayrımını ters osmoz ve nano filtrasyon karşılaştırma yazımızda ayrıntılı bulabilirsiniz.
Askıda katı, bulanıklık ve mikroorganizma giderilecek, çözünmüş tuz kalabilecekse: UF kullanın. Aynı zamanda RO'nun en iyi ön arıtmasıdır.
Sadece kireç sorunu varsa ve TDS önemli değilse: iyon değiştirici yumuşatma kullanın. Yatırım maliyeti RO'nun beşte biridir. Ekipman seçenekleri için yumuşatma sistemleri sayfasına bakabilirsiniz.
Karşılaştırma: Endüstriyel RO membran modelleri ve teknik değerleri
Membran seçimi tuz reddi, aktif alan ve enerji profili üçgeninde yapılır. Aşağıda dört büyük üreticinin en yaygın 8 inç modellerinin katalog değerleri yer alır. Tüm değerler üreticinin standart test koşullarında geçerlidir.
DuPont FilmTec BW30-400 — Aktif alan: 400 ft² (37,2 m²); Tuz reddi: %99,5; Permeat debisi: 40 m³/gün; Test: 15,5 bar, 2000 ppm NaCl, 25°C, %15 recovery; Kullanım: standart acı su, kuyu suyu
DuPont FilmTec BW30XFR-400/34i — Aktif alan: 400 ft²; Tuz reddi: %99,7; Permeat debisi: 40 m³/gün; Özellik: kirlenmeye dayanıklı, geniş besleme kanalı; Kullanım: yüzey suyu, atık su geri kazanımı
Toray TM720D-400 — Aktif alan: 400 ft²; Tuz reddi: %99,7; Permeat debisi: 41,6 m³/gün; Test: 15,5 bar, 2000 ppm NaCl, 25°C; Kullanım: yüksek reddiyeli acı su, kazan besleme suyu
Toray TM720-430 — Aktif alan: 430 ft²; Tuz reddi: %99,7; Permeat debisi: 45,4 m³/gün; Kullanım: aynı kap sayısıyla daha yüksek kapasite gereken revizyonlar
LG Chem LG BW 400 R — Aktif alan: 400 ft²; Tuz reddi: %99,7; Permeat debisi: 41,6 m³/gün; Özellik: ince film nanokompozit (TFN) aktif tabaka; Kullanım: düşük besleme basıncı hedeflenen projeler
Hydranautics ESPA2-LD — Aktif alan: 440 ft²; Tuz reddi: %99,6; Test: 10,3 bar, 1500 ppm NaCl; Kullanım: düşük enerjili acı su, şebeke suyu iyileştirme
DuPont FilmTec SW30HRLE-440i — Aktif alan: 440 ft²; Tuz reddi: %99,8; Permeat debisi: 34 m³/gün; Test: 55 bar, 32.000 ppm NaCl, %8 recovery; Kullanım: deniz suyu, tek geçişte içme suyu
Toray TM820M-400 — Aktif alan: 400 ft²; Tuz reddi: %99,75; Test: 55 bar, 32.000 ppm NaCl; Kullanım: deniz suyu, orta debili SWRO
Hangisi nerede kullanılır?
500-3000 ppm kuyu suyu, kesintisiz endüstriyel üretim: BW30-400 veya TM720D-400 seçin. Beş yıllık maliyet dengesi bu iki modelde en iyidir.
Yüzey suyu, biyolojik aktivite yüksek besleme, geri kazanım hattı: BW30XFR-400/34i seçin. Geniş besleme kanalı CIP aralığını 2-3 katına çıkarır.
Şebeke suyu iyileştirme, enerji maliyeti belirleyici: ESPA2-LD veya LG BW 400 R seçin. 10-11 bar besleme basıncıyla çalışırlar.
Kazan besleme suyu, permeat iletkenliği 10 µS/cm altına inecek: TM720D-400 ile çift geçişli konfigürasyon kurun.
Deniz suyu, otel veya ada projesi: SW30HRLE-440i seçin. Tek geçişte 400-500 ppm permeat verir ve TS 266 içme suyu sınırlarını karşılar. Uygulama örnekleri için deniz suyu arıtma çözümleri sayfasını inceleyin.
RO suyu içilebilir mi? Mineral, pH ve sağlık gerçekleri
Ters osmoz suyu içilebilir, ancak şebekeye veya içme suyu şebekesine verilmeden önce remineralizasyon yapılması gerekir. Ham RO permeatı 5-50 ppm TDS, 5,5-6,5 pH ve sıfıra yakın alkalinite taşır; bu su korozif karakterdedir ve metal boru hatlarında bakır, kurşun ve çinko çözünmesine yol açar.
Dünya Sağlık Örgütü'nün içme suyu kılavuzları, demineralize suyun doğrudan tüketiminin mineral alımı üzerindeki etkisinin sınırlı olduğunu, asıl riskin dağıtım şebekesindeki korozyon olduğunu belirtir. Türkiye'de TS 266 standardı iletkenlik için 2500 µS/cm üst sınır tanımlar ancak alt sınır belirtmez; buna karşılık şebeke stabilitesi için Langelier indeksinin sıfıra yakın tutulması iyi mühendislik pratiğidir.
Dolomit ve kalsit karışımı — Kazanım: kalsiyum ve magnezyum birlikte; Avantaj: daha dengeli mineral profili; Dezavantaj: pH kontrolü daha zor
Kalsiyum klorür ve sodyum bikarbonat dozajı — Kazanım: tam kontrol edilebilir profil; Avantaj: büyük tesislerde en ekonomik; Dezavantaj: iki ayrı dozaj hattı gerektirir
Endüstriyel uygulamalarda remineralizasyon çoğu zaman gereksizdir; kazan besleme, boyahane ve elektronik proses suyunda mineralsizlik zaten hedeftir. Remineralizasyon yalnızca içme suyu ve gıda üretimi hatlarında zorunludur. İçme suyu üretimi yapan cihazlarda NSF/ANSI 58 ve temas eden malzemelerde NSF/ANSI 61 sertifikasyonu aranmalıdır.
Ters osmoz hangi sektörlerde kullanılır?
Ters osmoz, suyun proses girdisi olduğu neredeyse her endüstride kullanılır. Kullanım nedeni sektöre göre değişir ve bu, sistem tasarımını doğrudan etkiler.
Tekstil ve boyahane — Amaç: boya banyosunda sertlik ve tuz kontrolü, reçete tekrarlanabilirliği; Hedef permeat: 20-50 µS/cm; Not: ISO 15797 kapsamındaki endüstriyel yıkama testlerinde su kalitesi tekrarlanabilirliği belirleyicidir
Gıda ve içecek — Amaç: ürün suyu standardizasyonu, CIP suyu; Hedef permeat: 10-30 µS/cm; Not: temas yüzeylerinde 316L paslanmaz ve hijyenik bağlantı
Sağlık ve ilaç — Amaç: saflaştırılmış su ve enjeksiyonluk su üretimi öncesi kademe; Hedef permeat: 1 µS/cm altı (RO+EDI); Not: sanitizasyon döngüsü zorunlu
Enerji ve kazan besleme — Amaç: kazan taşı ve silika taşınımının önlenmesi; Hedef permeat: 5-10 µS/cm, silika 0,02 ppm altı; Not: çift geçişli RO tipiktir
Turizm ve oteller — Amaç: deniz suyundan içme ve kullanma suyu; Hedef permeat: TS 266 uyumu; Not: SWRO ve remineralizasyon birlikte
Belediye — Amaç: yüksek nitrat, arsenik veya tuzluluk taşıyan kaynakların ıslahı; Hedef permeat: TS 266 ve WHO kılavuz değerleri; Not: bypass karışımı ile enerji optimizasyonu
Devreye alma ve işletme sırasında tekrar tekrar karşılaştığımız hatalar, membran garantilerinin büyük çoğunluğunun geçersiz kalmasının nedenidir.
Hata 1: Ön arıtmayı bütçeden kısmak
En sık ve en pahalı hata budur. SDI15 değeri 5'in üzerinde bir suyu RO'ya beslemek, 5-7 yıl ömürlü bir membran setini 12-18 ayda tüketir. Ön arıtmadan kısılan yatırım, ilk membran değişiminde fazlasıyla geri ödenir. Doğru yaklaşım, ASTM D4189 yöntemiyle SDI ölçümünü tasarım öncesinde yaptırmak ve SDI 3'ün altını hedeflemektir. Uygun ön arıtma seçenekleri için filtrasyon sistemleri sayfası referans alınabilir.
Hata 2: Klorlu suyu doğrudan membrana vermek
Poliamid TFC membran serbest klora dayanmaz. Aktif karbon kolonu doyduğunda veya bisülfit dozaj pompası durduğunda birkaç gün içinde tuz reddi %99'dan %85'e düşer ve bu hasar geri döndürülemez. Çözüm, membran girişine ORP ölçer koymak ve 200 mV üzerinde sistemi otomatik durdurmaktır.
Hata 3: Recovery'yi su faturası için zorlamak
%75 tasarlanmış bir sistemi konsantre vanasını kısarak %85'e çıkarmak, kısa vadede su tasarrufu gibi görünür. Gerçekte konsantrasyon faktörü 4'ten 6,7'ye çıkar, LSI +1,4'ten +2,3'e yükselir ve son kademede kalsiyum karbonat kabuklaşması başlar. Recovery değişikliği mutlaka yeni bir doygunluk hesabı ve antiskalant dozu revizyonu ile birlikte yapılmalıdır.
Hata 4: Basınç düşünce pompayı zorlamak
Permeat debisi düştüğünde ilk refleks besleme basıncını yükseltmektir. Ancak neden kirlenme ise, basınç artışı kirletici tabakayı membran yüzeyine daha da sıkıştırır ve geri döndürülemez hale getirir. Doğru sıra: önce normalize debi ve normalize tuz reddi hesaplanır, sonra kirlenme tipi teşhis edilir, sonra uygun CIP kimyasalı seçilir. Membran kirlenmesinin türleri ve teşhisi için membran kirlenme nedenleri yazımıza bakabilirsiniz.
Hata 5: Uzun duruşlarda membranı ıslak bırakmamak veya korumasız bırakmak
48 saatten uzun duruşlarda membranın kuruması aktif tabakada kalıcı hasar yaratır. 5 günden uzun duruşlarda ise ıslak membranda biyolojik üreme başlar. Doğru uygulama: 48 saate kadar günde bir kez 30 dakika permeat ile yıkama; daha uzun duruşlarda %1 sodyum bisülfit çözeltisi ile koruma ve kapların sızdırmaz kapatılması.
Devreye Alma ve Bakım Kontrol Listesi
Bu liste, TigaWater saha ekiplerinin her RO devreye almasında uyguladığı sırayı içerir.
Devreye alma öncesi
Ham su analizini tam parametre setiyle alın: TDS, iletkenlik, pH, sertlik, alkalinite, sülfat, klorür, nitrat, silika, demir, mangan, baryum, stronsiyum, TOC, SDI15, sıcaklık
Boru hatlarını membranlar takılı olmadan 30-60 dakika düşük basınçta yıkayın; kaynak curufu ve montaj artıkları membranı ilk saatte tahrip eder
Basınç kaplarının ASME Section X veya eşdeğer sertifikasyonunu ve çalışma basıncı sınıfını (300, 450, 600 veya 1000 psi) proje basıncıyla karşılaştırın
Kartuş filtre girişi ve çıkışına manometre takılı olduğunu doğrulayın
Antiskalant ve bisülfit dozaj pompalarını kalibre edin; ölçüm silindiriyle gerçek debiyi doğrulayın
Yüksek basınç pompasının dönüş yönünü ve kuru çalışma korumasını test edin
İlk çalıştırma
Membranları yerleştirin, kaplara doğru yönde (besleme ucu O-ringli) taktığınızı doğrulayın
Konsantre vanası tamamen açıkken düşük basınçla (3-4 bar) 30 dakika yıkama yapın; koruyucu kimyasal atılır
Permeatı ilk 60 dakika drenaja verin
Basıncı 2 bar/dakikadan hızlı artırmayın; ani basınç membran zarfını yırtabilir
Konsantre vanasını kısarak recovery'yi tasarım değerine kademeli getirin
Tüm çalışma noktalarını kaydedin: besleme basıncı, kademe fark basınçları, permeat ve konsantre debileri, besleme-permeat-konsantre iletkenlikleri, sıcaklık, pH. Bu ilk kayıt "referans veri seti"dir ve tüm normalizasyon hesaplarının temelidir
Günlük takip
Besleme, permeat ve konsantre debileri (m³/h)
Besleme, kademeler arası ve konsantre basınçları (bar)
Besleme ve permeat iletkenliği (µS/cm), permeat pH'ı
Besleme sıcaklığı (°C)
Kartuş filtre fark basıncı (bar)
Serbest klor veya ORP değeri (mV)
Aylık ve periyodik bakım
Normalize permeat debisi ve normalize tuz reddini hesaplayın. ASTM D4194 standardı, RO cihazlarının işletme karakteristiklerinin standart koşullara indirgenmesi için yöntem tanımlar
CIP eşikleri: normalize permeat debisinde %10-15 düşüş, normalize tuz geçişinde %10-15 artış veya kademe fark basıncında %15 artış görüldüğünde temizlik planlayın
Kartuş filtreyi 1,0 bar fark basınçta veya en geç 3 ayda bir değiştirin
Antiskalant ve bisülfit stok çözelti derişimlerini ayda bir doğrulayın
Basınç kabı uç kapaklarını ve O-ringlerini yılda bir kontrol edin; kılavuz kanalında çizik varsa kapağı değiştirin
Permeat ve konsantre numunelerini yılda iki kez akredite laboratuvara gönderin
Ters osmoz sisteminin ömrü ve işletme maliyeti nedir?
Doğru ön arıtma ile çalışan bir endüstriyel RO tesisinin mekanik ömrü 15-20 yıl, membran ömrü ise 3-7 yıldır. Toplam işletme maliyeti dört kalemden oluşur ve tipik bir 900 m³/gün acı su tesisinde dağılım şöyledir.
Sarf malzeme, işçilik ve servis — Pay: %15-20; Örnek: 0,9-1,2 TL/m³
Bu kalemler toplandığında acı su RO için 5,5-6,5 TL/m³ aralığında bir işletme maliyeti oluşur. Deniz suyu sistemlerinde enerji payı %60-70'e çıkar ve toplam maliyet 18-28 TL/m³ aralığına yükselir. Kesin rakamlar ham su analizi, elektrik tarifesi ve çalışma saatiyle değişir; tesisinize özel hesap için teklif ve keşif formumuzu kullanabilirsiniz.
Sık Sorulan Sorular
Ters osmoz suyu ne kadar saftır?
Tek geçişli endüstriyel RO, 1200 ppm besleme suyundan 20-40 ppm TDS'li permeat üretir; bu yaklaşık 30-60 µS/cm iletkenliğe karşılık gelir. Çift geçişli sistemlerde 1-5 µS/cm, RO ve elektrodeiyonizasyon birleşiminde ise 0,055-0,1 µS/cm (10-18,2 MΩ·cm) değerlerine ulaşılır. Saflık, besleme suyu kalitesine ve kademe sayısına bağlıdır.
RO sistemi kaç bar basınçla çalışır?
Acı kuyu suyu sistemleri 10-17 bar, düşük tuzlu şebeke suyu sistemleri 7-10 bar, deniz suyu sistemleri 55-70 bar besleme basıncıyla çalışır. Basınç, ortalama ozmotik basınç ile hedeflenen net itici basıncın toplamıdır. Membranlar yaşlandıkça aynı üretimi korumak için besleme basıncı tipik olarak %20-30 artırılır.
Ters osmoz ne kadar atık su üretir?
%75 recovery ile çalışan endüstriyel bir sistem, her 4 m³ ham sudan 3 m³ ürün ve 1 m³ konsantre üretir; atık oranı %25'tir. Evsel tezgah altı cihazlarda bu oran %60-75'e kadar çıkar. Konsantre, ikinci kademe RO ile yeniden işlenerek toplam recovery %90-93 seviyesine taşınabilir.
RO membranı kaç yılda bir değişir?
Ön arıtması doğru kurulmuş kuyu suyu sistemlerinde membran ömrü 5-7 yıldır. Yüzey suyu ve atık su geri kazanımında 3-4 yıla iner. Değişim kararı takvime değil performansa göre verilir: normalize permeat debisi %15 düştüğünde veya normalize tuz geçişi %50 arttığında ve CIP ile geri kazanılamadığında değişim zamanı gelmiştir.
RO suyu içmek zararlı mıdır?
Ham RO permeatı düşük mineralli ve hafif asidik olduğu için doğrudan şebekeye verilmemelidir; korozyon riski taşır. Kalsit kolonu veya kalsiyum dozajı ile remineralize edildikten sonra tamamen güvenli içme suyudur. Dünya Sağlık Örgütü kılavuzları, riskin suyun kendisinden çok dağıtım hattı korozyonundan kaynaklandığını belirtir.
Recovery oranı neden %85'in üzerine çıkarılamıyor?
Recovery arttıkça konsantrasyon faktörü hızla büyür: %75'te 4,0 iken %90'da 10,0 olur. Kalsiyum karbonat, kalsiyum sülfat, baryum sülfat ve silika doygunluk sınırlarını aşar ve son kademe elemanlarında kabuklaşma başlar. Tek ünitede sınırı zorlamak yerine konsantreyi ikinci bir RO ünitesine beslemek doğru mühendislik çözümüdür.
RO sistemi ne kadar elektrik tüketir?
Acı su RO sistemleri 0,5-1,2 kWh/m³ permeat tüketir; 900 m³/gün kapasiteli bir tesis için bu günde yaklaşık 500-900 kWh demektir. Deniz suyu sistemleri enerji geri kazanım cihazı olmadan 5,0-6,5 kWh/m³, izobarik ERD ile 2,6-3,5 kWh/m³ tüketir. Frekans konvertörlü pompa kullanımı tüketimi %8-15 azaltır.
SDI nedir ve neden önemlidir?
SDI (Silt Density Index), ASTM D4189 yöntemiyle 0,45 mikron membran üzerinden 15 dakikalık filtrasyon süresi değişimi ölçülerek bulunan tıkanma indeksidir. Spiral sarım RO membranları için üretici garantisi SDI15 değerinin 5'in altında olmasını şart koşar; sağlıklı işletme için hedef 3'ün altıdır. SDI, bulanıklıktan farklı olarak kolloidal kirlenme potansiyelini ölçer.
Tek geçişli ve çift geçişli RO arasındaki fark nedir?
Tek geçişli sistemde ham su bir kez membranlardan geçer ve permeat doğrudan kullanılır. Çift geçişli sistemde birinci geçişin permeatı ikinci bir RO ünitesine beslenir; toplam tuz reddi %99,9'un üzerine çıkar. Çift geçiş, kazan besleme suyu, ilaç üretimi ve bor giderimi gereken deniz suyu projelerinde tercih edilir; enerji tüketimini yaklaşık %35-45 artırır.
RO sistemi kışın neden az su üretiyor?
Membran geçirgenliği sıcaklığa bağlıdır ve yaklaşık %3/°C değişir. 25°C'de 37,5 m³/h üreten bir sistem, 15°C'de aynı basınçta yaklaşık 27,6 m³/h üretir; sıcaklık düzeltme faktörü 1,36'dır. Bu bir arıza değildir. Çözüm, yüksek basınç pompasını kış sıcaklığına göre seçmek ve frekans konvertörü ile basıncı mevsime göre ayarlamaktır.
TigaWater ile devam edin
Ham su analiziniz ve hedef permeat kaliteniz belli olduğunda, doğru recovery, flux ve membran seçimini birlikte belirleyebiliriz. Kuyu suyundan kazan besleme suyuna, deniz suyundan otel içme suyuna kadar tüm konfigürasyonlar için endüstriyel ters osmoz sistemlerimizi inceleyebilir, tesisinize özel kapasite hesabı ve teklif için iletişim formumuzu doldurabilirsiniz. Proses mühendisliği ekibimiz keşif ve su analizini ücretsiz yapar.
