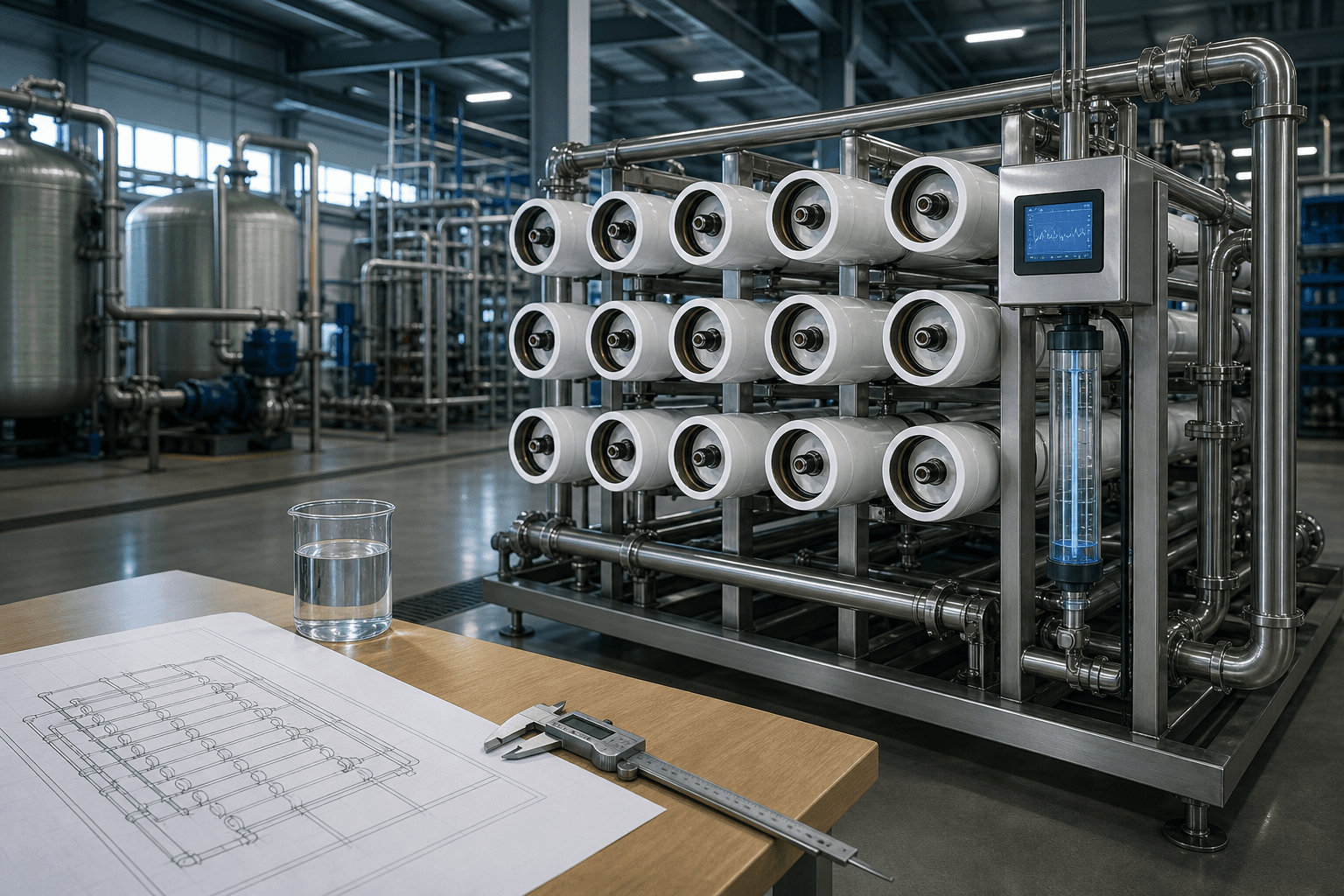

Endüstriyel Ters Osmoz Sistemi Nasıl Seçilir? Kapasite Hesaplama Rehberi
Endüstriyel ters osmoz sistemi seçimi: debi, recovery, flux ve membran sayısı hesabı adım adım, 480 m³/gün örnek projeyle anlatıldı.
Endüstriyel ters osmoz sistemi seçimi üç sayıyla başlar: günlük permeat ihtiyacı (m³/gün), ham suyun TDS değeri (ppm) ve hedeflenen recovery oranı (%). Bu üç veri belirlendiğinde membran sayısı, array yapısı, pompa gücü ve ön arıtma kapasitesi doğrudan hesaplanabilir. Katalogdan model seçmek değil, sudan başlamak doğru yöntemdir.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Endüstriyel RO sistemini evsel sistemden ayıran teknik sınırlar
Seçim öncesi zorunlu ham su analizi parametreleri ve laboratuvar yöntemleri
Proses su ihtiyacının ve besleme debisinin adım adım hesaplanması
Recovery oranının belirlenmesi ve konsantrasyon faktörünün etkisi
Flux değerinden membran eleman sayısına geçiş hesabı
Array (dizi) tasarımı, 6:3 ve 4:2 konfigürasyonlarının mantığı
Membran modeli, basınç kabı ve yüksek basınçlı pompa seçimi
Ön arıtma boyutlandırması, SDI ve LSI kontrolü
Yatırım ve işletme maliyeti hesabı, spesifik enerji tüketimi
480 m³/gün kapasiteli gıda fabrikası için baştan sona örnek proje
En sık yapılan beş seçim hatası ve devreye alma kontrol listesi
Endüstriyel ters osmoz sistemi nedir ve hangi kapasiteden itibaren endüstriyel sayılır?
Endüstriyel ters osmoz sistemi, 4 inç veya 8 inç çaplı spiral sarım membran elemanların FRP basınç kaplarına yerleştirildiği, yüksek basınçlı pompa ile 10-70 bar aralığında sürekli çalışan, saatlik 1 m³ ve üzeri permeat üreten su arıtma tesisidir. Sektörde kabul gören pratik sınır 24 m³/gün, yani yaklaşık 1 m³/saat permeat kapasitesidir. Bu değerin altındaki cihazlar genellikle 2,5 inç membranlı, membran başına 200-400 L/gün üreten evsel veya yarı ticari sistemlerdir.
Kapasite farkı yalnızca boyut farkı değildir. Endüstriyel sistemde membran yüzeyi 200 ft² ile 440 ft² arasında değişir, besleme pompası çok kademeli santrifüj tiptedir, konsantre hattında motorlu kontrol vanası bulunur ve iletkenlik, debi, basınç değerleri PLC üzerinden sürekli izlenir. Evsel sistemde bu bileşenlerin hiçbiri yoktur. Dolayısıyla seçim metodolojisi de tamamen farklıdır: evsel cihaz katalogdan seçilir, endüstriyel sistem hesapla tasarlanır.
Endüstriyel RO ile evsel RO arasındaki teknik farklar
Aktif membran alanı — Evsel: 5-15 ft²; Endüstriyel: 85-440 ft²
İşletme basıncı — Evsel: 3-6 bar (booster pompa); Endüstriyel: 10-25 bar acı su, 55-70 bar deniz suyu
Recovery oranı — Evsel: %15-25; Endüstriyel: %50-85 (tek geçiş, acı su)
Ön arıtma — Evsel: 3 kartuş; Endüstriyel: multimedya, aktif karbon, yumuşatma, antiskalant dozaj
Kontrol — Evsel: yok veya basit zamanlayıcı; Endüstriyel: PLC, iletkenlik ölçer, debimetre, alarm seti
Basınç kabı — Evsel: plastik gövde; Endüstriyel: ASME Section X sertifikalı FRP, 300-1000 psi sınıfı
Ters osmozun çalışma prensibi, ozmotik basınç ve çözünme-difüzyon mekanizması konusunda temel bilgiye ihtiyacınız varsa ters osmoz nedir ve nasıl çalışır rehberimiz bu yazının ön okuması niteliğindedir.
Sistem seçimine hangi verilerle başlanır?
Endüstriyel RO seçimi, tam kapsamlı bir ham su analizi ve doğrulanmış bir proses su ihtiyacı tablosu olmadan başlatılamaz. Bu iki veri seti olmadan yapılan her seçim tahmindir ve tahmine dayalı sistemlerin devreye alma sonrası ilk yılda membran değişimine gitme oranı sahada oldukça yüksektir. Analiz raporunun altı aydan eski olmaması, kuyu suyunda ise kurak ve yağışlı dönem olmak üzere iki ayrı numunenin alınması gerekir.
Proses su ihtiyacı tarafında yalnızca toplam tüketim değil, tüketim profili de kayda geçmelidir. Günde 200 m³ su tüketen ancak bunun 160 m³'ünü sekiz saatlik tek vardiyada kullanan bir tesis, 24 saatlik ortalamaya göre boyutlandırılırsa depolama tankı yetersiz kalır ve sistem sürekli devreye girip çıkar. Bu durum membran ömrünü kısaltan hidrolik şok yaratır. Doğru yöntem, saatlik pik debiyi ve depolama hacmini birlikte değerlendirmektir.
Seçim öncesi toplanması zorunlu veri seti
Ham su kaynağı — Şebeke, kuyu, artezyen, yüzey suyu veya deniz suyu
Tam kimyasal analiz — TDS, iletkenlik, sertlik, alkalinite, pH, sıcaklık, iyon dağılımı
Mikrobiyolojik veri — Toplam koloni sayısı, biyofilm riski göstergesi
Proses ihtiyacı — Günlük toplam m³, saatlik pik m³/h, vardiya sayısı, haftalık çalışma günü
Kalite hedefi — İstenen permeat iletkenliği (µS/cm) veya TDS (ppm)
Saha koşulları — Mevcut alan (m²), tavan yüksekliği, elektrik gücü (kW), atık su deşarj imkanı
Ham su analizinde hangi parametreler zorunludur?
Ham su analizinde ölçülmesi zorunlu parametreler TDS, iletkenlik, pH, toplam sertlik, alkalinite, klorür, sülfat, silika, demir, mangan, baryum, stronsiyum, SDI15 ve sıcaklıktır. Bu on üç parametre olmadan ne recovery oranı belirlenebilir ne de antiskalant dozu hesaplanabilir. Analiz akredite bir laboratuvarda yapılmalı, numune alma tarihi ve saati rapora işlenmelidir.
TDS ile iletkenlik arasındaki dönüşüm saha pratiğinde en çok karıştırılan konudur. Doğal sularda yaklaşık ilişki TDS (ppm) = İletkenlik (µS/cm) × 0,64 şeklindedir; bu katsayı 0,55 ile 0,70 arasında iyon bileşimine göre değişir. 1.250 µS/cm ölçülen bir kuyu suyunda TDS yaklaşık 1.250 × 0,64 = 800 ppm çıkar. Bu değer projelendirmede acı su membranı sınıfına işaret eder ve 12-16 bar aralığında bir işletme basıncı öngörülmesini sağlar.
Kritik parametreler ve kabul sınırları
SDI15 — Membran girişinde 5'in altında olmalı; 3'ün altı ideal (ASTM D4189 metodu)
LSI — Konsantre tarafında +1,8 üzerine çıkmamalı (antiskalant ile)
Yağ ve gres — Tespit edilebilir seviyede olmamalı
Analiz parametrelerinin ne anlama geldiğini ve raporun nasıl okunacağını su analiz parametreleri yazımızda kalem kalem açıkladık.
Günlük su ihtiyacı ve besleme debisi nasıl hesaplanır?
Permeat debisi, tesisin günlük arıtılmış su tüketiminin çalışma saatine bölünmesiyle bulunur ve üzerine yüzde 15-20 emniyet payı eklenir. Formül şudur: Qp (m³/h) = Günlük ihtiyaç (m³/gün) ÷ Günlük çalışma saati × 1,15. Emniyet payı hem gelecekteki kapasite artışını hem de membran yaşlanmasıyla oluşan debi kaybını karşılar.
Örnek üzerinden ilerleyelim. Bir tekstil boyahanesi günde 420 m³ yumuşak ve düşük iletkenlikli suya ihtiyaç duyuyor, tesis günde 20 saat üretim yapıyor ve 4 saat bakım için duruyor. Hesap adımları: Qp = 420 ÷ 20 = 21 m³/h ham gereksinim. Emniyet payıyla Qp = 21 × 1,15 = 24,15 m³/h. Yuvarlanmış tasarım debisi 25 m³/h permeat olarak alınır. Bu değer, sistemin nominal kapasitesidir ve 25 °C referans sıcaklığa göre tanımlanır.
Sıcaklık düzeltmesi ihmal edilmemelidir. Membran geçirgenliği sıcaklıkla artar; su sıcaklığı 25 °C'den 15 °C'ye düştüğünde permeat debisi yaklaşık yüzde 25 azalır. Kış aylarında 12-14 °C'ye inen kuyu sularında sistem, yaz kapasitesinin yalnızca yüzde 70'ini üretebilir. Bu nedenle tasarım debisi, yılın en soğuk ayındaki su sıcaklığına göre kontrol edilmelidir.
Sıcaklık düzeltme faktörü hesabı
Sıcaklık düzeltme faktörü TCF, membran üreticilerinin standart formülüyle hesaplanır:
TCF = exp[2640 × (1 / (273 + T) − 1 / 298)]
15 °C için hesap: 273 + 15 = 288. 1 ÷ 288 = 0,003472. 1 ÷ 298 = 0,003356. Fark = 0,000116. 2640 × 0,000116 = 0,3063. exp(0,3063) = 1,358. Yani 15 °C'de aynı debiyi üretmek için gereken basınç 25 °C'ye göre 1,358 kat, yaklaşık yüzde 36 daha yüksektir. Alternatif olarak sabit basınçta debi 1 ÷ 1,358 = 0,736 katına, yani yüzde 73,6'ya düşer.
Recovery oranı nasıl seçilir ve besleme debisini nasıl belirler?
Recovery oranı, üretilen permeat debisinin besleme debisine bölünmesiyle bulunan yüzdedir ve acı su sistemlerinde tipik olarak yüzde 65-80, deniz suyunda yüzde 35-45 aralığında seçilir. Formül R (%) = (Qp ÷ Qf) × 100 şeklindedir. Recovery yükseldikçe atık su azalır fakat konsantre tarafındaki tuz derişimi artar, kışır ve kirlenme riski büyür.
Recovery seçimini belirleyen asıl sınır, konsantrasyon faktörüdür. Konsantrasyon faktörü CF = 1 ÷ (1 − R) formülüyle hesaplanır. Yüzde 75 recovery için CF = 1 ÷ (1 − 0,75) = 4. Bu, konsantre hattındaki tüm iyonların besleme suyuna göre dört kat derişik hale geldiği anlamına gelir. 800 ppm TDS'li besleme suyu, konsantre çıkışında yaklaşık 3.200 ppm'e ulaşır. Kalsiyum, baryum ve silika için bu çarpan doğrudan çökelme sınırıyla karşılaştırılır.
Yüzde 85 recovery hedeflenirse CF = 1 ÷ 0,15 = 6,67 olur ve aynı su 5.336 ppm'e çıkar. Sertliği yüksek bir kuyu suyunda bu değer kalsiyum karbonat çökelmesini kaçınılmaz kılar. Bu nedenle recovery, iyi niyetli bir hedef değil, su kimyasının izin verdiği bir sonuçtur.
Bu rakam, atık su bertaraf maliyetinin projeye eklenmesi gereken kalemler arasında olduğunu gösterir. Konsantre, deşarj yerine soğutma kulesi beslemesi veya sulama gibi ikincil kullanımlara yönlendirilebiliyorsa işletme ekonomisi belirgin şekilde iyileşir.
Su tipine göre önerilen recovery aralıkları
Şebeke suyu (TDS 300-600 ppm, düşük sertlik) — %75-85; antiskalant ile üst sınır
Kuyu suyu (TDS 600-1.500 ppm, orta sertlik) — %70-80; yumuşatma varsa üst değer
Kuyu suyu (TDS 1.500-3.000 ppm, yüksek sertlik/silika) — %60-70
Yüzey suyu (yüksek TOC ve SDI) — %65-75; ön arıtma belirleyici
Deniz suyu (TDS 35.000-42.000 ppm) — %35-45; ozmotik basınç sınırı belirleyici
Atık su geri kazanımı (RO ile) — %70-80; biyolojik kirlenme belirleyici
Kuyu suyunda yüksek recovery hedefleniyorsa RO öncesi yumuşatma sistemleri ile sertliğin düşürülmesi, antiskalanttan çok daha güvenli bir çözümdür.
Kaç membran gerekir? Flux değerinden eleman sayısına geçiş
Membran eleman sayısı, toplam permeat debisinin tasarım flux değerine ve eleman başına aktif alana bölünmesiyle bulunur. Formül: Eleman sayısı = Qp (L/h) ÷ [Flux (LMH) × Aktif alan (m²)]. Flux, membran yüzeyinin metrekaresinden saatte geçen litre miktarıdır ve LMH birimiyle ifade edilir.
Tasarım flux değeri keyfi seçilmez; besleme suyunun kirlilik seviyesine göre üretici tarafından tavsiye edilen bantlarda kalınır. Fluxun yüksek tutulması ilk yatırımı düşürür çünkü daha az membran alınır. Ancak yüksek flux, membran yüzeyindeki konsantrasyon polarizasyonunu artırır, kirlenme hızını yükseltir ve CIP sıklığını çoğaltır. Sahada gördüğümüz erken kirlenme vakalarının önemli bölümü, ilk yatırımı ucuzlatmak için fluxun yüzde 20-25 fazla seçilmesinden kaynaklanır.
Su kaynağına göre tavsiye edilen tasarım flux değerleri
RO permeatı / kondens (SDI < 1) — 30-40 LMH
Kuyu suyu, iyi kalite (SDI < 3) — 20-27 LMH
Şebeke suyu (SDI 3-4) — 18-24 LMH
Yüzey suyu, konvansiyonel ön arıtma (SDI 4-5) — 13-20 LMH
Yüzey suyu, UF ön arıtma (SDI < 3) — 18-24 LMH
Belediye atık suyu, tersiyer (SDI < 3) — 12-17 LMH
Deniz suyu, açık deniz alımı (SDI < 4) — 11-15 LMH
Deniz suyu, kuyu alımı (SDI < 2) — 14-18 LMH
Eleman sayısı hesabının adımları
25 m³/h permeat, kuyu suyu, tasarım flux 20 LMH, membran DuPont FilmTec BW30-400 (aktif alan 400 ft² = 37,2 m²):
Adım 2 — Eleman başına saatlik üretim: 20 LMH × 37,2 m² = 744 L/h
Adım 3 — Gerekli eleman sayısı: 25.000 ÷ 744 = 33,6 adet
Adım 4 — Array uyumu için yukarı yuvarla: 36 adet
Adım 5 — Gerçekleşen flux kontrolü: 25.000 ÷ (36 × 37,2) = 18,7 LMH
Sonuç yorumu: 36 elemanla gerçek flux 18,7 LMH'ye düşer ve tavsiye bandının alt yarısında kalır. Bu, kirlenme payı açısından güvenli bir tasarımdır ve membran ömrünü uzatır.
Array tasarımı nasıl yapılır? 6:3 ve 4:2 konfigürasyonu ne demektir?
Array, basınç kaplarının kademeli olarak dizilme düzenidir ve iki rakamla ifade edilir: birinci kademedeki kap sayısı ile ikinci kademedeki kap sayısı. 6:3 array, altı adet basınç kabının paralel beslendiği, bunların konsantre çıkışlarının birleşerek üç adet ikinci kademe kabına verildiği yapıdır. Amaç, permeat çekildikçe azalan hacimsel debiyi daha az sayıda kaba yönlendirerek kap içi akış hızını korumaktır.
Akış hızının korunması kritik bir tasarım kuralıdır. Membran yüzeyinde tutulan tuzların süpürülebilmesi için besleme kanalında yeterli türbülans gerekir. 8 inç eleman için üretici tavsiyesi, kap girişinde 9-17 m³/h besleme debisi ve kap çıkışında minimum 3,6 m³/h konsantre debisidir. Tek kademede kalınırsa çıkışta debi çok düşer, kirlenme hızlanır. İki kademeye bölünürse ikinci kademe girişinde debi yeniden toparlanır.
Array seçim kuralları
Kap başına eleman sayısı — Genellikle 6, kısa kaplarda 4 veya 3
Kademe sayısı — %50-60 recovery: tek kademe; %65-80 recovery: iki kademe; %85 üzeri: üç kademe veya konsantre resirkülasyonu
Kademe oranı — İki kademede tipik olarak 2:1, üç kademede 4:2:1
Giriş debisi — 8 inç kap girişi 9-17 m³/h, 4 inç kap girişi 2,3-4,3 m³/h
Çıkış konsantre debisi — 8 inç için minimum 3,6 m³/h, 4 inç için minimum 0,9 m³/h
Elemanlar arası basınç kaybı — Kap başına 3,5 bar üzerine çıkmamalı
36 elemanlı sistem için array kurgusu
Kap başına 6 eleman kabul edildiğinde toplam kap sayısı 36 ÷ 6 = 6 adettir. Ancak 6 kap tek kademede yüzde 75 recovery veremez; çıkış debisi kap başına 8,33 ÷ 6 = 1,39 m³/h'e düşer ve 3,6 m³/h alt sınırının çok altında kalır. Doğru çözüm 4:2 array kurmaktır: birinci kademede 4 kap, ikinci kademede 2 kap.
Birinci kademe giriş — 33,33 ÷ 4 = 8,33 m³/h kap başına; alt sınır 9 m³/h'e çok yakın, kabul edilebilir
Birinci kademe çıkışı — Yaklaşık %55 kademe recovery ile 15 m³/h konsantre
İkinci kademe giriş — 15 ÷ 2 = 7,5 m³/h kap başına
İkinci kademe çıkışı — 8,33 ÷ 2 = 4,17 m³/h kap başına; 3,6 m³/h sınırının üzerinde, uygun
Sonuç: 4:2 array, 36 adet 8 inç eleman ve 6 adet altılı basınç kabı ile yüzde 75 recovery hidrolik olarak sağlanabilir.
Hangi membran tipi seçilir? BW, LE, SW ve NF karşılaştırması
Membran tipi, besleme suyunun TDS değeri ve hedeflenen permeat kalitesi tarafından belirlenir. Acı su membranı (BW) 500-5.000 ppm aralığında, düşük enerjili membran (LE) 300-1.500 ppm aralığında, deniz suyu membranı (SW) 15.000 ppm üzerinde, nanofiltrasyon (NF) ise tuz tutmadan sertlik ve organik giderimi istendiğinde kullanılır.
Membran sınıflarının teknik karşılaştırması
DuPont FilmTec BW30-400 — Aktif alan: 400 ft²; Tuz reddi: %99,5; Test basıncı: 15,5 bar; Nominal debi: 40 m³/gün; Kullanım: standart acı su
DuPont FilmTec BW30XFR-400/34i — Aktif alan: 400 ft²; Tuz reddi: %99,7; Test basıncı: 15,5 bar; Nominal debi: 41,6 m³/gün; Kullanım: kirlenmeye dayanıklı, atık su geri kazanımı
DuPont FilmTec LE-440i — Aktif alan: 440 ft²; Tuz reddi: %99,3; Test basıncı: 10,3 bar; Nominal debi: 48 m³/gün; Kullanım: düşük TDS, enerji tasarrufu
Toray TM720D-400 — Aktif alan: 400 ft²; Tuz reddi: %99,7; Test basıncı: 15,5 bar; Nominal debi: 39,7 m³/gün; Kullanım: yüksek reddi gerektiren acı su
Hydranautics ESPA2-LD-4040 — Aktif alan: 85 ft²; Tuz reddi: %99,6; Test basıncı: 10,5 bar; Nominal debi: 9,1 m³/gün; Kullanım: düşük basınçlı kompakt sistem
LG Chem LG BW 400 R — Aktif alan: 400 ft²; Tuz reddi: %99,7; Test basıncı: 15,5 bar; Nominal debi: 41,6 m³/gün; Kullanım: yüksek reddi, kimyasal dayanım
DuPont FilmTec SW30HRLE-440i — Aktif alan: 440 ft²; Tuz reddi: %99,8; Test basıncı: 55 bar; Nominal debi: 34 m³/gün; Kullanım: deniz suyu, düşük enerji
Toray TM820M-400 — Aktif alan: 400 ft²; Tuz reddi: %99,75; Test basıncı: 55 bar; Nominal debi: 24,6 m³/gün; Kullanım: deniz suyu orta basınç
DuPont FilmTec NF270-400 — Aktif alan: 400 ft²; MgSO4 reddi: %97; NaCl reddi: %40-60; Test basıncı: 4,8 bar; Kullanım: sertlik ve organik giderimi
Hangisi nerede kullanılır?
Şebeke suyunda TDS 300-600 ppm ise LE-440i tercih edilmelidir; 10,3 bar test basıncıyla çalışması yıllık enerji faturasını standart BW membrana göre yaklaşık yüzde 20 düşürür. Kuyu suyunda TDS 600-2.000 ppm aralığında BW30-400 veya TM720D-400 doğru seçimdir; ikisi arasında permeat iletkenliği kritikse TM720D-400 tercih edilir çünkü yüzde 99,7 reddi ile aynı beslemede yaklaşık üçte bir daha düşük iletkenlik verir.
Atık su geri kazanımında ve yüksek organik yüklü sularda BW30XFR-400/34i seçilmelidir; 34 mil kalınlığındaki besleme kanalı ara elemanı tıkanmayı geciktirir ve CIP aralığını uzatır. Deniz suyunda SW30HRLE-440i, enerji geri kazanım cihazıyla birlikte en düşük spesifik enerjiyi verir. Yalnızca sertlik ve renk giderimi isteniyor, mineral tutulması istenmiyorsa NF270-400 kullanılmalıdır; 4,8 bar test basıncıyla RO'nun üçte biri enerji tüketir.
Yüksek basınçlı pompa nasıl seçilir? Basınç ve güç hesabı
Yüksek basınçlı pompa, hesaplanan besleme debisini ve gerekli net itici basıncı karşılayacak şekilde seçilir; gerekli basınç, ozmotik basınç ile sistem basınç kayıplarının toplamına net itici basıncın eklenmesiyle bulunur. Formül: Pgerekli = πbesleme ortalama + NDP + ΔPsistem.
Acı su için ozmotik basınç pratik yaklaşımı, her 100 ppm TDS için yaklaşık 0,07 bar şeklindedir. 800 ppm besleme suyu için πf = 800 × 0,0007 = 0,56 bar. Konsantre tarafında CF = 4 olduğundan πc = 3.200 × 0,0007 = 2,24 bar. Ortalama ozmotik basınç (0,56 + 2,24) ÷ 2 = 1,4 bar. Bu değere membranın gerektirdiği net itici basınç ve hidrolik kayıplar eklenir.
Gerekli basınç hesabının adımları
Ortalama ozmotik basınç — 1,4 bar
Net itici basınç (NDP), 18,7 LMH flux için — yaklaşık 9 bar
Basınç kapları ve eleman içi kayıp — 2,5 bar
Boru, vana ve fittings kaybı — 1,0 bar
Permeat karşı basıncı — 0,5 bar
Toplam gerekli pompa basıncı — 1,4 + 9 + 2,5 + 1,0 + 0,5 = 14,4 bar
Kirlenme ve yaşlanma payı (%15) — 14,4 × 1,15 = 16,6 bar tasarım basıncı
Pompa gücü hesabı
Pompa mil gücü şu formülle bulunur: P (kW) = Q (m³/h) × ΔP (bar) ÷ (36 × η). Burada η pompa verimidir ve çok kademeli santrifüj pompalarda 0,70-0,78 aralığında alınır.
Q = 33,33 m³/h, ΔP = 16,6 bar, η = 0,75
Pay: 33,33 × 16,6 = 553,3
Payda: 36 × 0,75 = 27
P = 553,3 ÷ 27 = 20,5 kW mil gücü
Motor seçimi (yüzde 10 pay ile) — 22 kW, IE3 verimlilik sınıfı
Sürücü — Frekans invertörü (VFD) ile basınç kontrolü önerilir
Spesifik enerji tüketimi
Spesifik enerji, üretilen her metreküp permeat için harcanan elektrik enerjisidir: SEC (kWh/m³) = P (kW) ÷ Qp (m³/h).
SEC = 20,5 ÷ 25 = 0,82 kWh/m³
Yıllık üretim (20 saat × 300 gün × 25 m³/h) = 150.000 m³
Yıllık enerji = 150.000 × 0,82 = 123.000 kWh
3,20 TL/kWh birim fiyatla yıllık elektrik maliyeti = yaklaşık 393.600 TL
Bu hesap, LE serisi bir membranla fluxun aynı tutulup basıncın 2 bar düşürülmesinin yıllık yaklaşık 47.000 TL tasarruf anlamına geldiğini gösterir. Membran seçiminin ekonomik etkisi budur.
Ön arıtma nasıl boyutlandırılır?
Ön arıtma, RO membranına ulaşan suyun SDI15 değerini 5'in, serbest klorunu 0,1 ppm'in, demir içeriğini 0,05 ppm'in altına indirecek şekilde boyutlandırılır. Ön arıtma yatırımından kısmak, RO sisteminin toplam sahip olma maliyetini düşürmez; membran değişim sıklığını artırarak yükseltir.
Multimedya filtre yüzey hızı 12-20 m/h aralığında seçilir. 33,33 m³/h besleme için 15 m/h hız kabul edildiğinde gerekli kesit alanı 33,33 ÷ 15 = 2,22 m², bu da yaklaşık 1.680 mm çapında tek tank veya 1.200 mm çapında iki paralel tank demektir. Geri yıkama debisi ise 30-45 m/h hızda hesaplanır ve bu debiyi karşılayacak besleme kapasitesi ayrıca planlanmalıdır.
Ön arıtma bileşenleri ve boyutlandırma kriterleri
Multimedya filtre — Servis hızı 12-20 m/h; geri yıkama 30-45 m/h; yatak yüksekliği 800-1.000 mm
Aktif karbon filtre — Servis hızı 8-15 m/h; temas süresi (EBCT) minimum 6 dakika; klor giderimi için
Sodyum bisülfit dozaj — Klor başına 1,8-3,0 ppm SBS; ORP 200 mV altında tutulmalı
Yumuşatma — LSI kontrolü için; rejenerasyon tuz sarfiyatı 120-160 g NaCl/L reçine
Antiskalant dozaj — Tipik 2-5 ppm; su kimyasına göre üretici yazılımıyla hesaplanır
Kartuş filtre — 5 mikron; akış 0,25-0,5 m³/h per 10 inç kartuş; ΔP 1 bar olunca değişir
pH ayarı — Gerekirse HCl ile LSI düşürme; alkalinite yüksek sularda
Ön arıtma ekipmanlarını filtrasyon sistemleri sayfasında, kimyasal dozaj tarafını ise dozaj pompaları sayfasında bulabilirsiniz. Membran kirlenmesinin tipleri ve önlenmesi konusunda membran kirlenme nedenleri yazımız ayrıntılı bir başvuru kaynağıdır.
Antiskalant dozunun belirlenmesi
Antiskalant dozu, konsantre tarafındaki LSI değerine göre belirlenir. Örnek hesapta besleme suyu LSI değeri +0,3, CF = 4 olduğunda konsantre LSI yaklaşık +1,4'e çıkar. Bu değer antiskalantsız kabul edilemez; kalsiyum karbonat çökelmesi başlar. 3 ppm dozda fosfonat esaslı bir antiskalant, LSI'nin +2,0'a kadar tolere edilmesini sağlar. Dozaj pompası kapasitesi şöyle hesaplanır: 33,33 m³/h × 3 g/m³ = 100 g/h aktif madde; yüzde 20'lik çözelti için 0,5 L/h dozaj debisi gerekir.
Basınç kapları ve malzeme seçimi nasıl yapılır?
Basınç kapları, ASME Boiler and Pressure Vessel Code Section X kapsamında filaman sarım FRP olarak üretilir ve işletme basıncının en az yüzde 25 üzerinde bir basınç sınıfı seçilir. Acı su sistemlerinde 300 psi (20,7 bar) veya 450 psi (31 bar) sınıfı, deniz suyunda 1.000 psi (69 bar) veya 1.200 psi sınıfı kullanılır.
Örnek projede tasarım basıncı 16,6 bar hesaplanmıştı. Yüzde 25 pay eklendiğinde 20,75 bar gerekir; bu değer 300 psi sınıfının sınırındadır. Doğru mühendislik kararı, bir üst sınıfa çıkarak 450 psi kap seçmektir. Aradaki maliyet farkı toplam yatırımın yüzde 1'inin altındadır ancak güvenlik payı iki katına çıkar.
Montaj — Yatay, iki noktadan kelepçeli, ısıl genleşmeye izin veren kaydırmalı yatak
İçme suyu üretiminde kullanılan tüm ıslak yüzeylerin NSF/ANSI 61 onaylı, membran elemanların ise NSF/ANSI 58 kapsamında değerlendirilmesi gerekir. Türkiye'de içme suyu kalite sınırları TS 266 ve İnsani Tüketim Amaçlı Sular Yönetmeliği ile tanımlanır; uluslararası referans WHO içme suyu kılavuz değerleridir.
Ölçüm, kontrol ve otomasyon seçimi nasıl yapılır?
Endüstriyel RO sisteminde asgari ölçüm seti besleme basıncı, kap giriş basıncı, konsantre basıncı, permeat debisi, konsantre debisi, permeat iletkenliği, besleme iletkenliği, ORP ve sıcaklıktır. Bu dokuz nokta ölçülmeden normalize performans takibi yapılamaz; normalize veri olmadan da membran kirlenmesi ile membran yaşlanması birbirinden ayırt edilemez.
Normalizasyon, ölçülen debinin ve tuz geçişinin sıcaklık, basınç ve besleme derişimi etkilerinden arındırılarak referans koşula indirgenmesidir. Sahada uygulanan karar eşikleri şunlardır: normalize permeat debisi yüzde 10 düşerse, normalize tuz geçişi yüzde 5 artarsa veya kademeler arası basınç farkı yüzde 15 yükselirse CIP zamanı gelmiştir.
Kontrol ve izleme bileşenleri
PLC ve HMI — Otomatik yıkama (flush), alarm yönetimi, kademe kontrolü
İletkenlik ölçer — Besleme ve permeat hatlarında; sıcaklık kompanzasyonlu
Debimetre — Permeat ve konsantre hatlarında; rotametre yerine elektromanyetik tercih edilir
Basınç transmitteri — Pompa çıkışı, kademe girişleri, konsantre hattı
Toplam sahip olma maliyeti, ilk yatırımın yanı sıra enerji, membran değişimi, kimyasal, ön arıtma sarf malzemesi, atık su bertarafı ve işçilik kalemlerinin yıllık toplamıyla değerlendirilir. Endüstriyel RO sistemlerinde on yıllık toplam maliyetin yaklaşık yüzde 30-35'i ilk yatırım, yüzde 40-50'si enerji, yüzde 10-15'i membran ve kimyasal, kalanı bakım ve atık bertarafıdır.
25 m³/h sistem için yıllık işletme maliyeti kalemleri
Enerji — 123.000 kWh/yıl; 0,82 kWh/m³ spesifik tüketim
Membran değişimi — 36 eleman, 4 yıllık ömür varsayımıyla yıllık 9 eleman
Antiskalant — 3 ppm doz, 33,33 m³/h × 6.000 saat = 200.000 m³ besleme; yıllık 600 kg
Sodyum bisülfit — Klor seviyesine bağlı, tipik yıllık 350-450 kg
Kartuş filtre — 5 mikron, yılda 6-8 değişim
CIP kimyasalı — Yılda 2-3 temizlik, her biri asidik ve alkali iki aşamalı
Yumuşatma tuzu — Sertliğe bağlı, yıllık 8-14 ton
Atık su bertarafı — 50.000 m³/yıl konsantre
Geri ödeme analizinin mantığı
Yatırım kararı, mevcut su temin maliyeti ile RO ile üretilen suyun maliyeti karşılaştırılarak verilir. Şebeke suyu ve atık su bedeli toplamının metreküp başına belirli bir seviyeyi aştığı tesislerde, kuyu suyundan RO ile üretim iki ila dört yıl arasında kendini amorti eder. Buhar kazanı besleme suyunda ise hesap farklı işler: RO permeatı kullanan bir kazanda blöf oranı yüzde 8'den yüzde 1,5'e düşer, bu da yakıt tasarrufu ve kimyasal tasarrufu olarak geri döner. Kazan tarafındaki tasarruf çoğu zaman su tarafındaki tasarruftan büyüktür.
Örnek proje: 480 m³/gün kapasiteli gıda fabrikası
Bu bölümde yukarıdaki tüm hesap adımları tek bir proje üzerinde uygulanmıştır. Tesis, meyve suyu üretimi yapan bir gıda fabrikasıdır ve proses suyunun düşük iletkenlikte olması ürün tadı açısından zorunludur.
Proje verileri
Su kaynağı — Derin kuyu, 95 m
Ham su TDS — 1.150 ppm (iletkenlik yaklaşık 1.800 µS/cm)
Adım 6, membran seçimi — TM720D-400; %99,7 reddi ile 1.150 ppm beslemede permeat yaklaşık 12-18 ppm, iletkenlik yaklaşık 25 µS/cm; hedef sağlanır
Adım 7, tasarım flux — Yumuşatma sonrası SDI < 3 beklendiğinden 20 LMH
Adım 8, eleman sayısı — 25.000 ÷ (20 × 37,2) = 33,6; 36 elemana yuvarlandı; gerçek flux 18,7 LMH
Adım 9, array — 4:2, kap başına 6 eleman, toplam 6 kap
Adım 10, kış kontrolü — 15 °C TCF 1,358; basınç ihtiyacı 14,4 × 1,358 yerine NDP kısmı düzeltilerek yaklaşık 18,5 bar
Adım 11, pompa — 33,33 m³/h, 20 bar tasarım (kış koşulu ve kirlenme payı dahil), η 0,75; P = 33,33 × 20 ÷ 27 = 24,7 kW; 30 kW IE3 motor + VFD
Adım 12, basınç kabı — 450 psi sınıfı, 6 elemanlı, yan girişli FRP, ASME Section X
Adım 13, ön arıtma — 2 × 1.200 mm multimedya, 2 × 1.200 mm aktif karbon, 2 × 1.500 mm yumuşatma (dubleks), 5 mikron kartuş, antiskalant 3 ppm, SBS dozaj + ORP
Adım 14, otomasyon — PLC + HMI, çift iletkenlik, çift debimetre, üç basınç transmitteri, motorlu konsantre vanası
Adım 15, spesifik enerji — 24,7 ÷ 25 = 0,99 kWh/m³ (kış koşulunda; yaz koşulunda yaklaşık 0,84)
Proje sonucu
Kurulan sistem 25 m³/h permeat, 33,33 m³/h besleme ve 8,33 m³/h konsantre ile çalışır. Yıllık permeat üretimi 22 saat × 330 gün × 25 = 181.500 m³'tür. Permeat iletkenliği devreye alma testlerinde 22-28 µS/cm bandında ölçülmüş, 40 µS/cm hedefi rahatlıkla sağlanmıştır. Benzer kapasitedeki tamamlanmış tesislerimizi referanslarımız sayfasında görebilirsiniz.
Endüstriyel RO sistemi seçiminde en sık yapılan 5 hata
Hata 1: Sistemi katalogdan m³/h değerine bakarak seçmek
Katalogdaki kapasite değerleri, üreticinin standart test koşulunda (genellikle 2.000 ppm NaCl, 15,5 bar, 25 °C, %15 recovery) ölçülmüştür. Sizin kuyu suyunuz 1.150 ppm ve kış aylarında 15 °C ise gerçekleşen debi katalog değerinin yüzde 70'i olabilir. Sonuç, kağıt üzerinde yeterli görünen sistemin sahada üretimi karşılayamamasıdır. Doğrusu, üreticinin projelendirme yazılımıyla gerçek analiz verisi üzerinden simülasyon yapmak ve en soğuk ay koşulunu tasarım noktası olarak almaktır.
Hata 2: Recovery oranını su kimyasına bakmadan yüksek seçmek
Atık suyu azaltmak için yüzde 85 recovery talep edilen projeler sahada en hızlı arızalanan sistemlerdir. Yüzde 85'te konsantrasyon faktörü 6,67'ye çıkar; 320 mg/L sertliğe sahip bir suda konsantre sertliği 2.134 mg/L'ye ulaşır ve kalsiyum karbonat çökelmesi ilk aylarda başlar. Doğrusu, recovery değerini konsantre tarafındaki LSI, baryum sülfat, kalsiyum sülfat ve silika doygunluk hesaplarının izin verdiği en yüksek değerde sabitlemektir.
Hata 3: Ön arıtmadan kısarak bütçe yapmak
Ön arıtma, toplam yatırımın tipik olarak yüzde 20-30'unu oluşturur ve teklif karşılaştırmalarında en kolay budanan kalemdir. Ancak SDI değeri 5'in üzerinde kalan bir besleme suyunda membranın ekonomik ömrü üç dört yıldan bir buçuk yıla iner. 36 elemanlı bir sistemde erken membran değişimi, kısılan ön arıtma bedelini tek seferde aşar. Doğrusu, ön arıtmayı SDI, demir, klor ve LSI hedeflerine göre boyutlandırıp bu hedefleri sözleşmeye yazmaktır.
Hata 4: Kış su sıcaklığını hesaba katmamak
Kuyu suyu sıcaklığı yaz ve kış arasında 4-6 °C değişir. 20 °C'ye göre boyutlandırılan bir sistem 14 °C'de aynı basınçta yüzde 18-20 daha az permeat üretir. Tesis kışın üretim kaybı yaşar veya sistem sürekli maksimum basınçta zorlanır. Doğrusu, tasarım noktasını yılın en düşük su sıcaklığına göre belirlemek, pompayı VFD ile sürerek yaz aylarında basıncı düşürüp enerji tasarrufu sağlamaktır.
Hata 5: Ölçüm noktalarını eksik bırakmak
Yalnızca permeat iletkenliği izlenen bir sistemde kirlenme, ancak permeat kalitesi bozulduğunda fark edilir; oysa o noktaya gelindiğinde kirlenme genellikle geri döndürülemez seviyededir. Kademeler arası basınç farkı ve normalize debi izlenmediği için erken uyarı alınamaz. Doğrusu, dokuz temel ölçüm noktasını baştan kurmak, günlük veri kaydı tutmak ve normalize performans grafiğini haftalık değerlendirmektir.
Seçim ve devreye alma kontrol listesi
Seçim aşaması kontrol listesi
Ham su analizi son altı ay içinde, akredite laboratuvarda yapıldı mı?
Kuyu suyunda kurak ve yağışlı dönem numuneleri karşılaştırıldı mı?
Günlük ihtiyaç ve saatlik pik debi ayrı ayrı belirlendi mi?
Tasarım noktası yılın en düşük su sıcaklığına göre mi seçildi?
Recovery, konsantre LSI ve silika doygunluk hesaplarıyla doğrulandı mı?
Tasarım flux, su kaynağı için tavsiye edilen bandın alt yarısında mı?
Array hidroliği kap giriş ve çıkış debisi sınırlarını sağlıyor mu?
Pompa basıncına kirlenme ve yaşlanma payı eklendi mi?
Basınç kabı sınıfı, tasarım basıncının en az %25 üzerinde mi?
İçme suyu üretiliyorsa NSF/ANSI 61 ve TS 266 uygunluğu belgelendi mi?
Konsantre bertaraf yöntemi ve izinleri netleştirildi mi?
Yerleşim planında membran çekme mesafesi (kap boyu + 1 m) bırakıldı mı?
Devreye alma kontrol listesi
Boru hatları membran takılmadan önce yıkandı ve yabancı madde temizlendi mi?
Basınç kapları içi temiz, o-ringler gliserinle yağlandı mı?
Elemanlar besleme yönüne doğru, oklara uygun yerleştirildi mi?
İlk çalıştırma düşük basınçta (3-4 bar) ve permeat drenaja verilerek mi yapıldı?
Basınç artışı dakikada 0,7 bar'ı geçmeyecek şekilde kademeli mi yükseltildi?
İlk 24 saatte üretilen permeat drenaja verildi mi (koruyucu madde tahliyesi)?
Besleme ORP değeri 200 mV altında ölçüldü mü?
Antiskalant dozaj pompası kalibre edildi mi (mL/dk ölçümlü)?
Recovery, motorlu konsantre vanasıyla tasarım değerine sabitlendi mi?
Referans performans verisi (basınç, debi, iletkenlik, sıcaklık) kayda alındı mı?
Otomatik flush süresi ve sıklığı ayarlandı mı?
Alarm eşikleri (düşük besleme basıncı, yüksek permeat iletkenliği, yüksek ΔP) tanımlandı mı?
Operatör eğitimi ve günlük veri formu teslim edildi mi?
Sık Sorulan Sorular
Endüstriyel ters osmoz sistemi seçerken en kritik veri hangisidir?
En kritik veri, akredite laboratuvarda yapılmış tam kapsamlı ham su analizidir. TDS, sertlik, alkalinite, silika, baryum ve SDI15 değerleri bilinmeden recovery oranı, antiskalant dozu ve membran tipi belirlenemez. Analiz olmadan yapılan seçim tahmin olur ve tahmine dayalı sistemlerde erken membran kirlenmesi kaçınılmazdır.
100 m³/gün kapasiteli bir RO sistemi kaç membran içerir?
100 m³/gün permeat, 20 saat çalışmada 5 m³/h demektir. 20 LMH flux ve 400 ft² (37,2 m²) alanlı membranla eleman başına üretim 744 L/h'tir. 5.000 ÷ 744 = 6,7; yukarı yuvarlanarak 8 adet 8 inç eleman veya eşdeğeri 4 inç eleman seti kullanılır. Kesin sayı su kimyasına ve seçilen fluxa göre değişir.
RO sisteminde recovery oranı neden yüzde 100 olamaz?
Recovery yükseldikçe konsantre tarafındaki tuz derişimi konsantrasyon faktörü kadar artar. Yüzde 90 recovery'de derişim on kat olur; kalsiyum karbonat, kalsiyum sülfat, baryum sülfat ve silika çözünürlük sınırlarını aşarak membran yüzeyine çöker. Ayrıca artan ozmotik basınç, sürüş basıncını ekonomik olmayan seviyelere çıkarır.
Endüstriyel RO sistemi ne kadar elektrik tüketir?
Acı su sistemlerinde spesifik enerji tüketimi 0,6-1,2 kWh/m³ aralığındadır. 25 m³/h kapasiteli bir sistem 0,82 kWh/m³ değerinde çalışıyorsa saatlik tüketimi yaklaşık 20,5 kW'tır. Deniz suyunda bu değer enerji geri kazanım cihazıyla 2,5-4 kWh/m³, cihazsız ise 6-8 kWh/m³ seviyesine çıkar.
Sistem seçiminde 4 inç mi 8 inç membran mı tercih edilmelidir?
Yaklaşık 10 m³/h permeat kapasitesinin üzerinde 8 inç membran ekonomik olarak üstündür; aynı alan için daha az kap, daha az bağlantı ve daha düşük montaj maliyeti sağlar. 10 m³/h altında, dar alanlarda veya kademeli kapasite artışı planlanan tesislerde 4 inç membranlar tercih edilir çünkü modüler büyümeye izin verir.
RO sisteminin kapladığı alan ne kadar olur?
25 m³/h kapasiteli bir sistem, ön arıtma dahil yaklaşık 35-45 m² alan gerektirir. Skid genişliği tipik olarak 1,2-1,5 m, uzunluğu 6 elemanlı kaplar için yaklaşık 7 m'dir. Membran çekme mesafesi olarak kapların bir ucunda kap boyu artı 1 m serbest alan bırakılması zorunludur.
Kış aylarında RO kapasitesi neden düşer?
Membran geçirgenliği suyun viskozitesine bağlıdır ve sıcaklık düştükçe viskozite artar. 25 °C'den 15 °C'ye inişte sıcaklık düzeltme faktörü 1,358 olur; bu, aynı debiyi üretmek için yüzde 36 daha fazla basınç gerektiği veya sabit basınçta debinin yüzde 26 düştüğü anlamına gelir. Tasarım en soğuk aya göre yapılmalıdır.
Ön arıtmasız RO sistemi kurulabilir mi?
Kurulabilir ancak yalnızca besleme suyu SDI15 değeri 3'ün altında, serbest klor içermeyen, demir ve mangan seviyeleri 0,05 ppm altında olan sularda anlamlıdır ki bu koşullar pratikte yalnızca başka bir arıtma çıkışında sağlanır. Şebeke, kuyu veya yüzey suyunda ön arıtmasız kurulan sistemlerde membran ömrü bir yılın altına iner.
RO sistemi için hangi standartlar dikkate alınmalıdır?
Membran test ve performans değerlendirmesi için ASTM D4194, SDI ölçümü için ASTM D4189, basınç kapları için ASME Boiler and Pressure Vessel Code Section X, içme suyu temaslı malzemeler için NSF/ANSI 61 ve membran cihazları için NSF/ANSI 58 esas alınır. İçme suyu kalite sınırlarında Türkiye'de TS 266, uluslararası düzeyde WHO içme suyu kılavuzu referanstır.
Sistem kapasitesini sonradan artırmak mümkün müdür?
Mümkündür ancak baştan planlanmışsa ekonomiktir. Basınç kapları ve pompa gelecek kapasiteye göre seçilir, ilk etapta kaplar kısmen doldurulur. Kapasite artışında yalnızca membran eklenir. Bu planlama yapılmadıysa artış, pompa değişimi, boru çapı büyütme ve ön arıtma genişletmesini birlikte gerektirir ve maliyeti yeni sistem kurmaya yaklaşır.
Doğru boyutlandırılmış bir ters osmoz sistemi, tesisinizin su maliyetini düşürürken proses kalitesini de güvence altına alır. Su analiz raporunuzu ve günlük su ihtiyacınızı paylaşırsanız proses mühendisliği ekibimiz sizin için membran sayısı, array yapısı ve enerji tüketimi hesaplanmış bir ön tasarım hazırlar. İletişim sayfamızdan bize ulaşabilir, endüstriyel çözümlerimizin kapsamını endüstriyel su arıtma sayfasında inceleyebilirsiniz.
