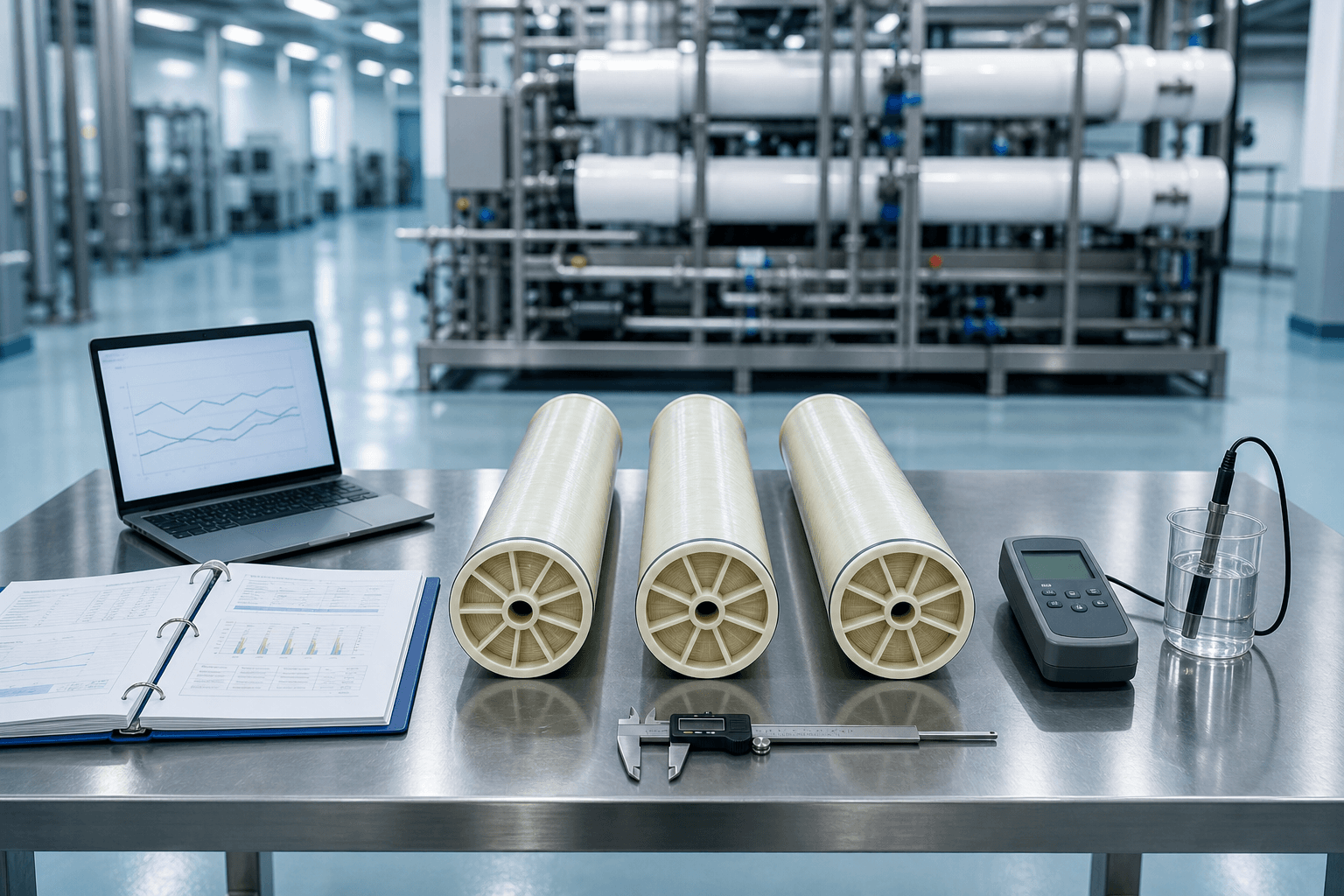

FilmTec, Toray ve LG Chem membranları nasıl karşılaştırılır? Test koşullarını eşitleme, eşleştirme adımları ve toplam maliyet analizi.
FilmTec, Toray ve LG Chem membranları aynı temel teknolojiyi kullanır: poliamit ince film kompozit yapı, spiral sarımlı eleman geometrisi ve standartlaşmış 8040 ile 4040 boyutları. Aralarındaki fark marka üstünlüğü değil, ürün ailelerinin farklı önceliklere göre optimize edilmiş olmasıdır. Doğru karşılaştırma, aynı test koşullarındaki membran alanı, nominal debi ve tuz reddi değerlerinin projelendirme yazılımıyla sistem bazında çalıştırılmasıyla yapılır.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Üç üreticinin ortak teknoloji temeli ve nerede ayrıştıkları
Karşılaştırmanın hangi parametreler üzerinden yapılması gerektiği
Test koşullarının eşitlenmesi ve katalog değerlerinin doğru okunması
Aile yapılarının birbirine karşılık gelen bölümleri
Adım adım eşleştirme yöntemi ve dikkat edilecek noktalar
Sistem bazında karşılaştırma: aynı su, aynı hedef, üç aday
Toplam sahiplik maliyeti üzerinden değerlendirme
Uç bağlantı tipi, aralayıcı kalınlığı ve mekanik uyumluluk
Tedarik, yedek parça ve teknik destek boyutu
Marka değişiminde izlenecek adımlar ve riskler
Karışık marka kullanımının sonuçları
Bu konuda en sık yapılan beş hata ve karşılaştırma kontrol listesi
Üç üreticinin ortak teknoloji temeli nedir?
FilmTec, Toray ve LG Chem membranlarının tamamı ince film kompozit yapıdadır. Aktif ayırma işlevini 0,1-0,2 mikron kalınlığındaki poliamit tabaka görür; altında gözenekli polisülfon destek, en altta polyester dokusuz taban kumaşı bulunur.
Eleman geometrisi de ortaktır. Düz levha halinde üretilen membran, permeat aralayıcısı ve besleme aralayıcısıyla birlikte merkezi ürün borusu etrafına spiral sarılır. Boyutlar standartlaşmıştır: 8040 elemanı 8 inç çapında ve 40 inç uzunluğunda, 4040 elemanı 4 inç çapında ve 40 inç uzunluğundadır.
Kimyasal sınırlar da büyük ölçüde benzerdir. Üç üreticinin de poliamit membranlarında serbest klor toleransı yoktur, sürekli çalışma pH aralığı 2-11 bandındadır ve maksimum sıcaklık 45 °C civarındadır.
Ortak olan özellikler
Aktif tabaka malzemesi — Poliamit ince film kompozit
Eleman geometrisi — Spiral sarımlı
Boyut standartları — 8040, 4040, 2540 ve diğerleri
Serbest klor toleransı — Üçünde de yok
pH sınırları — Sürekli 2-11; temizlik 1-13
Maksimum sıcaklık — Yaklaşık 45 °C
Maksimum besleme basıncı — Acı su 41 bar, deniz suyu 83 bar
Maksimum eleman ΔP — Yaklaşık 0,7 bar
Basınç kabı uyumluluğu — Aynı nominal çapta uyumlu
Temizlik kimyasalları — Benzer; alkali ve asit protokolleri
Membranın iç yapısını ve çözünme-difüzyon mekanizmasını RO membran nedir yazımızda ayrıntılı olarak ele aldık.
Üreticiler nerede ayrışır?
Ayrışma, temel teknolojide değil ürün ailelerinin optimizasyonunda ve kod yapılarında ortaya çıkar. Her üretici, aynı uygulama bandı için farklı öncelikler taşıyan varyantlar sunar.
Ayrışma noktaları
Ürün ailesi adlandırması — Her üreticinin kendi kod mantığı vardır
Membran alanı seçenekleri — 365, 400, 440 gibi farklı alan varyantları
Nominal debi değerleri — Aynı alan sınıfında küçük farklar
Tuz reddi değerleri — Varyantlara göre 0,1-0,3 puan farklar
Uç bağlantı tasarımı — Kilitli uç sistemleri markaya özgüdür
Üretim teknolojisi vurgusu — Klasik TFC veya nanokompozit yaklaşımı
Projelendirme yazılımı — Her üreticinin kendi yazılımı
Garanti koşulları ve süreleri — Ayrıntıda farklılık gösterebilir
Tedarik ağı ve teslim süreleri — Bölgeye göre değişir
Teknik destek kapsamı — Yerel temsilcilik yapısına bağlı
Bu listede pratik karar açısından en belirleyici olanlar üç tanedir: aynı test koşullarındaki nominal debi ve red değerleri, aralayıcı kalınlığı ve uç bağlantı tipi. Diğerleri ya ikincil ya da projeye özel değerlendirilir.
Karşılaştırma hangi parametreler üzerinden yapılmalı?
Doğru karşılaştırma, pazarlama iddiaları üzerinden değil ölçülebilir teknik parametreler üzerinden yapılır. Aşağıdaki liste, karşılaştırma tablosuna yazılması gereken kalemleri gösterir.
Karşılaştırılacak teknik parametreler
Membran alanı (m²) — Toplam alanı ve fluxu belirler
Nominal permeat debisi (m³/h) — Standart test koşulunda
Test basıncı (bar) — Karşılaştırmanın eşitlenmesi için zorunlu
Test besleme derişimi (ppm) — Aynı olmalı
Test recovery (%) — Aynı olmalı
Test sıcaklığı (°C) — Genellikle 25 °C
Tuz reddi (%) — Nominal ve minimum garanti değeri ayrı ayrı
Uç bağlantı tipi — Standart adaptör veya kilitli uç
Ağırlık (kg) — Montaj ve taşıma açısından
Garanti süresi ve koşulları
Minimum garanti değeri neden önemli?
Veri sayfalarında tuz reddi için genellikle iki değer verilir: nominal (tipik) ve minimum. Nominal değer ortalama üretim performansını, minimum değer ise garanti edilen alt sınırı gösterir.
Karşılaştırmada minimum değerin kullanılması daha doğrudur çünkü tasarım bu alt sınıra göre yapılmalıdır. Nominal değer üzerinden yapılan bir tasarım, alt sınırda üretilmiş bir partide hedefi tutturamayabilir.
Örnek: Nominal reddi yüzde 99,7 ve minimum reddi yüzde 99,5 olan bir eleman ile nominal reddi yüzde 99,6 ve minimum reddi yüzde 99,5 olan bir eleman, garanti açısından aynı sınıftadır. Nominal değerlere bakıp birincisini üstün saymak yanıltıcıdır.
Test koşulları nasıl eşitlenir?
Katalog değerleri yalnızca aynı test koşullarında karşılaştırılabilir. Farklı basınç veya farklı besleme derişiminde ölçülmüş iki değeri yan yana koymak, yanlış bir sonuca götürür.
Standart test koşulları
Acı su standart — 2.000 ppm NaCl, 15,5 bar, 25 °C, %15 recovery, pH 8
Düşük enerjili acı su — 2.000 ppm NaCl, 10,3 bar, 25 °C, %15 recovery
Ultra düşük enerjili — 500-2.000 ppm NaCl, 6,9 bar, 25 °C, %15 recovery
Deniz suyu — 32.000 ppm NaCl, 55 bar, 25 °C, %8 recovery, pH 8
Nanofiltrasyon — 2.000 ppm MgSO4, 4,8-7 bar, 25 °C
Eşitleme yapılamıyorsa ne yapılmalı?
İki aday farklı test koşullarında ölçülmüşse, katalog değerleri doğrudan karşılaştırılamaz. Bu durumda tek doğru yol, her iki elemanı da projelendirme yazılımında aynı su analizi, aynı debi, aynı recovery ve aynı sıcaklıkla çalıştırmaktır.
Yazılım çıktısı, gerçek çalışma koşullarındaki beklenen permeat kalitesini, gerekli besleme basıncını ve spesifik enerji tüketimini verir. Karşılaştırma bu çıktılar üzerinden yapılır; katalog rakamları yalnızca ön eleme için kullanılır.
Her üreticinin aile yapısı, benzer uygulama bantlarını farklı adlarla kapsar. Aşağıdaki eşleştirme, uygulama bandı üzerinden yapılmış kaba bir karşılıktır; nihai seçim performans değerleriyle doğrulanmalıdır.
Uygulama bandına göre kaba karşılıklar
Standart acı su — FilmTec: BW30 serisi; Toray: TM700 serisi; LG Chem: BW standart varyantlar
Yüksek red acı su — FilmTec: BW30 HR varyantları; Toray: yüksek red varyantları; LG Chem: yüksek red varyantlar
Düşük enerjili acı su — FilmTec: LE ve XLE serileri; Toray: TML serisi; LG Chem: enerji tasarruflu varyantlar
Kirlenmeye dayanıklı — FilmTec: FR ve XFR varyantları; Toray: TMG serisi; LG Chem: kirlenme dirençli varyantlar
Deniz suyu standart — FilmTec: SW30 serisi; Toray: TM800 serisi; LG Chem: SW standart varyantlar
Deniz suyu yüksek red — FilmTec: SW30HR varyantları; Toray: yüksek red varyantları; LG Chem: yüksek red ve yüksek bor red varyantlar
Nanofiltrasyon — FilmTec: NF serileri; Toray: NE serileri; LG Chem: NF serileri
Bu tablo bir denklik iddiası değildir; yalnızca hangi ailenin hangi uygulama bandına baktığını gösterir. Aynı banttaki iki elemanın alan, debi ve red değerleri farklı olabilir ve bu farklar sistem tasarımını değiştirir.
Adım adım eşleştirme nasıl yapılır?
Mevcut bir sistemde marka değişikliği veya alternatif teklif değerlendirmesi yapılıyorsa, eşleştirme aşağıdaki sırayla yürütülmelidir.
Eşleştirme adımları
Adım 1 — Mevcut elemanın tam kodunu envanterden veya etiketten al
Adım 2 — Güncel veri sayfasından membran alanını (m²) belirle
Adım 3 — Standart test koşullarındaki nominal debiyi (m³/h) not et
Adım 4 — Nominal ve minimum tuz reddi değerlerini ayrı ayrı yaz
Adım 5 — Test basıncı, besleme derişimi ve recovery değerlerini kaydet
Adım 6 — Besleme aralayıcı kalınlığını bul
Adım 7 — Maksimum basınç, maksimum ΔP ve sıcaklık sınırlarını yaz
Adım 8 — Uç bağlantı tipini belirle (standart adaptör veya kilitli uç)
Adım 9 — Aday markada aynı test koşullarında ölçülmüş elemanları listele
Adım 10 — Alan, nominal debi ve minimum red değerleri en yakın olanı seç
Adım 11 — Aralayıcı kalınlığının eşdeğer olduğunu doğrula
Adım 12 — Uç bağlantı tipinin mevcut kaplarla uyumlu olduğunu kontrol et
Adım 13 — Her iki adayı projelendirme yazılımında aynı koşullarla çalıştır
Adım 14 — Çıktıları basınç, permeat kalitesi ve spesifik enerji üzerinden karşılaştır
Adım 15 — Uyarı mesajlarını her iki senaryoda da kontrol et
Eşleştirmede kabul edilebilir tolerans
Membran alanı farkı — %5'in altında kalmalı; üzerinde flux değişir
Nominal debi farkı — %10'un altında kalmalı
Minimum tuz reddi — Mevcut elemandan düşük olmamalı
Aralayıcı kalınlığı — Aynı sınıfta olmalı; standart ile geniş karıştırılmamalı
Maksimum basınç — Sistem çalışma basıncının üzerinde olmalı
Uç bağlantı tipi — Birebir uyumlu olmalı; tolerans yok
Son madde mutlaktır: kilitli uç tasarımları markaya özgüdür ve standart adaptörlü elemanlarla aynı kapta birleştirilemez.
Sistem bazında karşılaştırma nasıl yapılır?
Katalog karşılaştırması ön elemedir; asıl karar sistem bazında yapılan hesapla verilir. Aşağıdaki örnek, üç adayın aynı koşullarda nasıl karşılaştırılacağını gösterir.
Örnek: 1.200 ppm kuyu suyu, 20 m³/h, hedef 30 µS/cm
Adım 1, ortak girdiler — Su analizi, 20 m³/h permeat, %75 recovery, 15 °C tasarım sıcaklığı
Adım 2, aday A — Standart acı su serisi, 37 m² alan
Adım 3, aday B — Düşük enerjili seri, 41 m² alan
Adım 4, aday C — Yüksek red serisi, 37 m² alan
Adım 5, her aday için eleman sayısı hesaplanır — Tasarım flux 20 LMH ile
Adım 6, aday A eleman sayısı — 1.000 ÷ 37 = 27 eleman
Adım 7, aday B eleman sayısı — 1.000 ÷ 41 = 24,4; 24 eleman
Adım 8, aday C eleman sayısı — 27 eleman
Adım 9, projelendirme yazılımı her aday için çalıştırılır
Membran seçimi yalnızca eleman fiyatına bakılarak yapılamaz. On yıllık değerlendirmede enerji ve değişim maliyetleri, ilk eleman bedelinin belirgin üzerine çıkar.
Maliyet kalemleri
Eleman bedeli — İlk yatırım; toplam yatırımın %15-30'u
Enerji — En büyük işletme kalemi; spesifik enerji × yıllık üretim
Eleman değişim sıklığı — Ömür beklentisiyle ters orantılı
Kimyasal temizlik sıklığı — Kirlenme direnciyle ilişkili
Temizlik kimyasalları — Sıklığa bağlı
Duruş maliyeti — Temizlik ve değişim süreleri
Kap ve manifold uyumu — Uç tipi değişikliği ek maliyet çıkarabilir
Yedek parça stoğu — Marka çeşitliliği stok yükünü artırır
On yıllık karşılaştırma örneği
20 m³/h, günde 16 saat, yılda 300 gün çalışan bir sistem:
Adım 1, yıllık üretim — 20 × 16 × 300 = 96.000 m³
Adım 2, on yıllık üretim — 960.000 m³
Adım 3, aday A spesifik enerji — 0,82 kWh/m³; on yıllık: 787.200 kWh
Adım 4, aday B spesifik enerji — 0,67 kWh/m³; on yıllık: 643.200 kWh
Adım 5, enerji farkı — 144.000 kWh
Adım 6, eleman sayısı farkı — Aday A 27, aday B 24 eleman
Adım 7, değişim sayısı — Beş yılda bir, on yılda iki kez
Adım 8, yorum — Enerji farkı, eleman bedeli farkının çok üzerinde
Bu hesap, düşük enerjili serilerin neden hedef kaliteyi sağladıkları sürece tercih edilmesi gerektiğini gösterir. Karar kriteri eleman fiyatı değil, metreküp başına toplam maliyettir.
Kap içi toplam eleman uzunluğu — Kilit halkası oturmalı
Basınç sınıfı — Elemanın maksimum basıncını karşılamalı
Ağırlık — Skid ve braket taşıma kapasitesi
Kilitli uç konusunda net bir kural vardır: kilitli uçlu ve standart adaptörlü elemanlar aynı kapta karıştırılamaz. Marka değişiminde mevcut sistemin tipi doğrulanmalı ve sipariş buna göre verilmelidir.
Tedarik ve teknik destek nasıl değerlendirilir?
Teknik performans eşitse, karar tedarik ve destek boyutuna kayar. Bu boyut, işletme sürekliliği açısından teknik farklardan daha belirleyici olabilir.
Değerlendirilecek başlıklar
Yerel stok durumu — Acil eleman ihtiyacında teslim süresi
Standart teslim süresi — Planlı değişimler için
Yerel teknik temsilcilik — Saha desteği ve eğitim
Projelendirme yazılımı erişimi ve desteği
Garanti işleyişi — Talep süreci ve otopsi desteği
Veri sayfası ve dokümantasyon erişimi
Eğitim ve sertifikasyon programları
Referans projeler — Benzer uygulamalarda geçmiş
Fiyat istikrarı ve tedarik güvenilirliği
Ürün sürekliliği — Serinin uzun vadede üretilecek olması
Son madde uzun ömürlü tesisler için önemlidir: üretimden kalkan bir seri, sonraki eleman değişimlerinde eşleştirme sorunu çıkarır. Yaygın ve uzun süredir üretilen seriler bu açıdan avantajlıdır.
Marka değişiminde ne yapılmalı?
Marka değişimi teknik olarak mümkündür ancak sistematik bir geçiş süreci gerektirir. Aceleyle yapılan değişimler, sonradan teşhis edilemeyen performans farkları yaratır.
Geçiş adımları
Adım 1 — Mevcut sistemin tam envanteri çıkarılır; kod, alan, pozisyon
Adım 2 — Güncel performans verileri kaydedilir; normalize değerler dahil
Adım 3 — Aday eleman performans değerleri üzerinden eşleştirilir
Adım 4 — Her iki senaryo projelendirme yazılımında çalıştırılır
Adım 5 — Mekanik uyumluluk doğrulanır; özellikle uç bağlantı tipi
Adım 6 — Basınç kabı sınıfı ve pompa kapasitesi kontrol edilir
Adım 7 — Gerekiyorsa tek bir kapta pilot değişim yapılır
Adım 8 — Pilot kabın performansı diğer kaplarla karşılaştırılır
Adım 9 — Sonuç olumluysa kalan kaplar değiştirilir
Adım 10 — Tüm referans değerler yeniden ölçülüp kaydedilir
Adım 11 — Otomasyon alarm eşikleri güncellenir
Adım 12 — İlk hafta normalize değerler günlük izlenir
Yedinci adım, riski en aza indiren pratik bir yöntemdir. Tek kapta yapılan pilot değişim, tüm sistemi taahhüt etmeden gerçek performansı görmeyi sağlar. Kap bazlı iletkenlik profili, pilot kabın diğerlerinden sapıp sapmadığını doğrudan gösterir.
Karışık marka kullanımı sorun çıkarır mı?
Aynı basınç kabı içinde farklı marka eleman kullanmak teknik olarak mümkündür ancak önerilmez. Sorun mekanik değil hidroliktir.
Karışık kullanımın sonuçları
Debi dengesizliği — Daha geçirgen eleman üretimin büyük kısmını üstlenir
Flux aşımı — Geçirgen eleman tasarım fluxunun üzerinde çalışır
Hızlanan kirlenme — Aşırı flux polarizasyonu artırır
Erken ömür kaybı — Yüklenen eleman daha hızlı yıpranır
Teşhis zorluğu — Kap bazlı profil yorumlanamaz hale gelir
Farklı kap gruplarında farklı marka — Kaplar birbirinden bağımsızsa
Farklı kademelerde farklı marka — Özel tasarımlarda, hesaplanmışsa
İkinci geçişte farklı marka — İki ünite fiziksel olarak ayrıdır
Geçici acil değişim — Tek eleman, kısa süreli; en kısa sürede eşitlenmeli
Son madde pratik bir gerçeği kabul eder: acil bir kaçak durumunda elde bulunan tek eleman farklı markadan olabilir. Bu geçici çözüm kabul edilebilir ancak planlı bir değişimle eşitlenmelidir.
Hangi durumda hangi öncelik belirleyici olur?
Marka ve seri kararında hangi kriterin ağır basacağı, uygulamanın doğasına göre değişir.
Uygulamaya göre öncelik sıralaması
Enerji maliyeti baskın tesis — Öncelik: spesifik enerji; düşük enerjili seriler
Permeat kalitesi kritik — Öncelik: minimum garanti tuz reddi; yüksek red seriler
Zorlu besleme suyu — Öncelik: aralayıcı kalınlığı ve kirlenme direnci
Kesintisiz üretim şart — Öncelik: yerel stok ve teslim süresi
Uzun ömürlü tesis — Öncelik: ürün sürekliliği ve tedarik güvenilirliği
Deniz suyu, bor limitli — Öncelik: bor red performansı
Küçük ölçekli tesis — Öncelik: 4 inç ürün gamı genişliği
Sık kapasite artışı planlanan — Öncelik: alan varyantı çeşitliliği
Sıkı validasyon gerektiren sektör — Öncelik: sertifikasyon ve dokümantasyon
Sınırlı teknik kadro — Öncelik: yerel teknik destek ve eğitim
Bu tablo, "hangisi daha iyi" sorusunun neden tek bir cevabı olmadığını gösterir. Doğru soru "bu uygulamada hangi kriter belirleyici" biçimindedir; cevap kriteri belirlendikten sonra kendiliğinden çıkar.
Kirlenme direnci nasıl karşılaştırılır?
Kirlenme direnci, veri sayfalarında tek bir sayıyla verilmez; birkaç dolaylı göstergeden okunur. Bu göstergeler karşılaştırma tablosuna ayrı satırlar olarak yazılmalıdır.
Kirlenme direncini gösteren parametreler
Besleme aralayıcı kalınlığı — Standart yaklaşık 0,7 mm; dirençli seriler 0,8-0,9 mm
Nominal ΔP değeri — Aynı debide daha düşük ΔP, daha açık kanal demektir
Membran alanı — Dirençli serilerde kanal genişliği alan payını azaltır
Yüzey yükü açıklaması — Azaltılmış negatif yük organik yapışmayı düşürür
Tavsiye edilen maksimum flux — Dirençli serilerde biraz daha yüksek olabilir
Tavsiye edilen SDI üst sınırı — Üretici bandı
Temizlik pH aralığı — Geniş aralık daha esnek temizlik demektir
Sıcak su sanitasyon uyumu — Gıda ve ilaç uygulamalarında belirleyici
Karşılaştırmada kullanılacak yöntem
Kirlenme direnci iddialarını doğrulamanın en güvenilir yolu, aynı besleme suyunda geçmiş uygulama verisine bakmaktır. Referans proje bilgisi yoksa, aralayıcı kalınlığı ve nominal ΔP değeri en somut göstergelerdir.
Sayısal karşılaştırma örneği: iki aday elemandan birinin nominal ΔP değeri 0,25 bar, diğerinin 0,18 bar ise, ikincisinin besleme kanalı daha açıktır. Altı elemanlı bir kapta bu fark 0,42 bara ulaşır ve hem enerji hem kirlenme davranışı açısından anlamlıdır.
Denenebilir ve doğru yapıldığında değerli bir karar aracıdır. Yöntem, tek bir basınç kabında pilot değişim yapmak ve kap bazlı performansı izlemektir.
Pilot değişim prosedürü
Adım 1 — Değişim öncesi tüm kapların iletkenlik profili çıkarılır
Adım 2 — Her kabın permeat debisi ayrı ölçülür veya hesaplanır
Adım 3 — Ortalamaya en yakın performans gösteren kap pilot olarak seçilir
Adım 4 — Pilot kaptaki elemanlar aday markayla değiştirilir
Adım 5 — Diğer kaplar değiştirilmez; kontrol grubu olarak kalır
Adım 6 — Sistem devreye alınır, ilk 30 dakika permeat drenaja verilir
Adım 7 — Pilot kabın iletkenliği ve debisi diğerleriyle karşılaştırılır
Adım 8 — En az dört hafta izlenir; ΔP eğilimi kaydedilir
Adım 9 — Sonuç olumluysa kalan kaplar planlı olarak değiştirilir
Adım 10 — Tam değişim sonrası tüm referans değerler yenilenir
Pilot değişimde dikkat edilecekler
Pilot süresince karışık marka kullanımı kabul edilir — Geçici durumdur
Pilot kap tek başına aşırı yüklenebilir — Debisi izlenmeli
Değerlendirme süresi en az dört hafta olmalı — Kısa süre yanıltıcıdır
Sıcaklık değişimi hesaba katılmalı — Normalize karşılaştırma yapılmalı
Kap bazlı ölçüm noktası gerekir — Yoksa pilot değerlendirilemez
Sonuç belirsizse süre uzatılmalı — Aceleci karar verilmemeli
Bu yöntemin en büyük avantajı, tüm sistemi taahhüt etmeden gerçek koşullarda veri toplamayı sağlamasıdır. Katalog karşılaştırması ve yazılım hesabı ne kadar iyi yapılırsa yapılsın, saha verisi en güvenilir kaynaktır.
Sertifikasyon ve dokümantasyon nasıl değerlendirilir?
İçme suyu, gıda, ilaç ve hemodiyaliz gibi uygulamalarda sertifikasyon, teknik performans kadar belirleyicidir. Sertifikasız bir eleman, teknik olarak uygun olsa bile kabul edilemez.
Değerlendirilecek sertifikasyon başlıkları
İçme suyu teması — NSF/ANSI 61 kapsamı
Evsel cihaz performansı — NSF/ANSI 58 kapsamı
Kimyasal sertifikasyonu — Antiskalant ve temizlik kimyasalları için NSF/ANSI 60
Gıda teması uygunluğu — İlgili düzenlemeler
İlaç sektörü — Farmakope uyumu ve validasyon dokümantasyonu
Hemodiyaliz — Özel standart gereksinimleri
Üretim kalite sistemi — İlgili yönetim sistemi belgeleri
Parti izlenebilirliği — Seri numarası ve üretim tarihi kaydı
Malzeme güvenlik bilgileri — Koruyucu çözelti içeriği
Dokümantasyon kontrolü
Güncel veri sayfası — Tüm performans ve sınır değerleri
Garanti belgesi — Koşullar ve süre açıkça yazılı
Test raporu — Parti bazında performans doğrulaması
Montaj kılavuzu — Üreticiye özel prosedürler
Temizlik kılavuzu — Kimyasal, pH ve sıcaklık sınırları
Depolama talimatı — Sıcaklık ve raf ömrü
Projelendirme yazılımı çıktısı — Tasarım doğrulaması
Dokümantasyon eksikliği, ileride garanti talebinde ve denetimlerde sorun çıkarır. Teslim alma sırasında bu belgelerin dosyalanması, sistemin ömrü boyunca sürecek bir kayıt disiplininin ilk adımıdır.
Karşılaştırma sonucu nasıl raporlanır?
Karşılaştırma çalışmasının çıktısı, karar vericiye sunulabilecek bir tablo ve kısa bir gerekçe metni olmalıdır. Sözlü değerlendirmeler ileride sorgulanamaz.
Rapora yazılacak bölümler
Girdi verileri — Su analizi, hedef debi, hedef kalite, tasarım sıcaklığı
Aday listesi — Marka, model, alan, varyant
Katalog karşılaştırma tablosu — Aynı test koşullarında
Yazılım çıktı tablosu — Basınç, kalite, enerji, uyarılar
Kış senaryosu sonuçları — Ayrı tablo
Yaşlanma senaryosu sonuçları — Üç yıllık
Mekanik uyumluluk kontrolü — Uç tipi, boyut, basınç sınıfı
On yıllık maliyet karşılaştırması — Enerji, değişim, temizlik
Tedarik değerlendirmesi — Stok, teslim süresi, destek
Sertifikasyon durumu — Uygulamaya göre gerekli belgeler
Öneri ve gerekçe — Hangi kriterin belirleyici olduğu açıkça yazılmalı
Riskler ve azaltma önerileri — Pilot değişim gibi
Son iki bölüm en önemlisidir: hangi kriterin belirleyici olduğu yazılı hale getirildiğinde, karar ileride sorgulandığında savunulabilir olur. Ayrıca koşullar değiştiğinde (örneğin enerji maliyeti veya kalite hedefi) kararın yeniden değerlendirilmesi kolaylaşır.
Deniz suyu uygulamasında karşılaştırma nasıl yapılır?
Deniz suyu projelerinde karşılaştırma, acı su uygulamalarından farklı önceliklerle yürütülür. Belirleyici parametreler genel iletkenlik değil, bor ve klorür ile spesifik enerji tüketimidir.
Deniz suyunda karşılaştırılacak parametreler
Bor reddi — Tek geçişte beklenen permeat bor değeri
Klorür reddi — İçme suyu limiti açısından
Nominal ve minimum tuz reddi — Minimum değer esas alınmalı
Gerekli besleme basıncı — Enerji ve basınç kabı sınıfı
Spesifik enerji tüketimi — ERD ile ve ERD'siz
Maksimum besleme basıncı — 83 bar sınırı
Membran alanı — Eleman ve kap sayısını belirler
Tavsiye edilen maksimum flux — Alım tipine göre
Sıcak su performansı — Sıcak denizlerde red düşer
Yüksek bor red varyantı mevcut mu
Bor hedefinin karar üzerindeki etkisi
Bor hedefi 1,0 mg/L üzerindeyse, tek geçişli tasarım mümkündür ve karşılaştırma büyük ölçüde enerji üzerinden yapılır. Hedef 0,5 mg/L altındaysa ikinci geçiş zorunlu hale gelir ve bu durumda birinci geçişin bor performansı ikincil önem kazanır.
Bu ayrım pratik bir sonuç doğurur: sıkı bor hedefi olan projelerde, birinci geçişte yüksek bor red varyantı için ek maliyete girmek her zaman gerekli değildir. İkinci geçiş zaten kurulacaksa, birinci geçişte enerji odaklı varyant seçmek toplam maliyeti düşürebilir.
Sayısal örnek: birinci geçişte standart varyantla bor 1,4 mg/L, yüksek bor red varyantıyla 1,0 mg/L çıksın. Hedef 0,3 mg/L ise her iki durumda da ikinci geçiş gereklidir; ikinci geçiş pH 9,5'te bor reddini yüzde 92-97'ye çıkardığı için her iki senaryo da hedefi sağlar. Bu durumda enerji odaklı varyant tercih edilebilir.
Deniz suyu sistemlerimizi SWRO 8040 sayfasında, çözümlerimizi deniz suyu arıtma sayfasında inceleyebilirsiniz.
Küçük kapasitelerde karşılaştırma farklı mı?
Küçük kapasitelerde karşılaştırma ölçütleri değişir. Enerji farkları mutlak değer olarak küçüldüğü için tedarik, ürün gamı genişliği ve fiyat öne çıkar.
Küçük kapasitede belirleyici kriterler
4 inç ürün gamı genişliği — Tüm serilerin 4 inç versiyonu bulunmayabilir
Yerel stok — Küçük tesislerde uzun teslim süresi kabul edilemez
Eleman birim fiyatı — Toplam yatırım içindeki payı büyük
Kısa eleman seçenekleri — 2521 ve 4021 boyutları
Basınç kabı uyumluluğu — Küçük kaplarda tolerans daha kritik
Tek kişilik bakım — Eleman ağırlığı ve montaj kolaylığı
Teknik destek — Sınırlı teknik kadroya sahip tesislerde belirleyici
Dokümantasyon dili ve erişimi — Kullanım kılavuzları
Enerji farkının ölçekle ilişkisi
Enerji farkı, kapasiteyle doğru orantılı büyür. 20 m³/h bir sistemde 0,15 kWh/m³ fark on yılda 144.000 kWh ederken, 2 m³/h bir sistemde aynı fark 14.400 kWh eder. Küçük ölçekte bu tutar, tedarik güvenilirliği ve teslim süresinin önüne geçmeyebilir.
Bu nedenle küçük kapasiteli tesislerde karşılaştırma tablosuna "yerel stok durumu" ve "acil teslim süresi" satırları eklenmeli ve bu kalemlere enerji kadar ağırlık verilmelidir.
Hata 1: Farklı test koşullarındaki katalog değerlerini karşılaştırmak
Bir elemanın yüzde 99,7 reddi 15,5 barda, diğerinin yüzde 99,2 reddi 10,3 barda ölçülmüş olabilir. Bu iki değeri yan yana koyup birincisini üstün saymak yanlış bir seçime yol açar. Doğrusu, karşılaştırmayı yalnızca aynı test koşullarındaki elemanlar arasında yapmak ve nihai kararı her iki adayı aynı su analiziyle projelendirme yazılımında çalıştırarak vermektir.
Hata 2: Nominal red değerine göre tasarım yapmak
Veri sayfalarında hem nominal hem minimum garanti red değeri verilir. Tasarım minimum değere göre yapılmalıdır; nominal değer üzerinden yapılan bir tasarım, alt sınırda üretilmiş bir partide hedefi tutturamayabilir. Doğrusu, karşılaştırma ve tasarım tablolarına minimum garanti değerini yazmak, nominal değeri yalnızca bilgi olarak tutmaktır.
Hata 3: Uç bağlantı tipini kontrol etmeden marka değiştirmek
Kilitli uç tasarımları markaya özgüdür ve standart adaptörlü elemanlarla aynı kapta birleştirilemez. Bu uyumsuzluk teslimden sonra fark edilir ve montaj gününde sorun çıkarır. Doğrusu, sipariş öncesinde mevcut sistemin uç bağlantı tipini fiziksel olarak doğrulamak ve siparişte açıkça belirtmektir.
Hata 4: Aynı kapta farklı marka eleman kullanmak
Daha geçirgen olan eleman üretimin büyük kısmını üstlenir, tasarım fluxunun üzerinde çalışır ve hızla kirlenir; ayrıca kap bazlı iletkenlik profili yorumlanamaz hale gelir. Doğrusu, kap içindeki tüm elemanları aynı marka ve kodda tutmak, acil durumda yapılan geçici karışık kullanımı planlı bir değişimle en kısa sürede eşitlemektir.
Hata 5: Marka değişimi sonrası referans değerleri yenilememek
Yeni markanın membran alanı ve nominal debisi bir miktar farklı olabilir; eski referanslara göre yapılan karşılaştırma var olmayan bir performans farkı gösterir ve tüm teşhisleri bozar. Doğrusu, değişim sonrası tüm referans değerleri yeniden ölçüp kaydetmek, otomasyon alarm eşiklerini güncellemek ve ilk hafta normalize verileri günlük izlemektir.
Karşılaştırma ve geçiş kontrol listesi
Karşılaştırma kontrol listesi
Tüm adaylar aynı test koşullarında mı ölçülmüş?
Membran alanı değerleri güncel veri sayfalarından mı alındı?
Nominal ve minimum tuz reddi değerleri ayrı ayrı yazıldı mı?
Yazılım uyarıları her senaryoda kontrol edildi mi?
Kış sıcaklığı senaryosu her aday için çalıştırıldı mı?
Üç yıllık yaşlanma senaryosu kontrol edildi mi?
On yıllık toplam maliyet karşılaştırması yapıldı mı?
Yerel stok, teslim süresi ve teknik destek değerlendirildi mi?
Ürün sürekliliği ve tedarik güvenilirliği sorgulandı mı?
Marka değişimi kontrol listesi
Mevcut sistemin tam envanteri çıkarıldı mı?
Değişim öncesi normalize performans verileri kaydedildi mi?
Eşleştirme performans değerleri üzerinden yapıldı mı?
Membran alanı farkı %5'in altında mı?
Nominal debi farkı %10'un altında mı?
Minimum tuz reddi mevcut elemandan düşük değil mi?
Uç bağlantı tipi birebir uyumlu mu?
Basınç kabı sınıfı ve pompa kapasitesi doğrulandı mı?
Pilot değişim tek kapta denendi mi?
Pilot kabın performansı diğer kaplarla karşılaştırıldı mı?
Tüm referans değerler yeniden ölçülüp kaydedildi mi?
Otomasyon alarm eşikleri güncellendi mi?
Yeni seri numaraları ve pozisyonlar şemaya işlendi mi?
İlk hafta normalize değerler günlük izlendi mi?
Sık Sorulan Sorular
FilmTec, Toray ve LG Chem arasında hangisi daha iyi?
Üçü de aynı temel teknolojiyi kullanır: poliamit ince film kompozit yapı, spiral sarımlı geometri ve standart boyutlar. Kimyasal sınırlar, klor hassasiyeti ve kirlenme mekanizmaları benzerdir. "Daha iyi" sorusunun tek cevabı yoktur; doğru soru, uygulamada hangi kriterin belirleyici olduğudur. Karar, aynı test koşullarındaki değerlerin projelendirme yazılımıyla sistem bazında çalıştırılmasıyla verilir.
Katalog değerleri neden doğrudan karşılaştırılamıyor?
Her seri kendi çalışma bandını temsil eden koşullarda test edilir: standart acı su 15,5 barda, düşük enerjili 10,3 barda, deniz suyu 55 barda ölçülür. Farklı koşullarda ölçülmüş değerler yan yana konamaz. Karşılaştırma yalnızca aynı test koşullarındaki elemanlar arasında ya da yazılım çıktıları üzerinden anlamlıdır.
Nominal red mi minimum red mi esas alınmalı?
Tasarım minimum garanti değerine göre yapılmalıdır. Nominal değer ortalama üretim performansını, minimum değer garanti edilen alt sınırı gösterir. Nominal değer üzerinden yapılan tasarım, alt sınırda üretilmiş bir partide hedefi tutturamayabilir. Karşılaştırma tablolarına minimum değer yazılmalıdır.
Marka değişimi yapılabilir mi?
Yapılabilir ancak eşleştirme kod benzerliğine göre değil performans değerleri üzerinden yapılmalıdır: membran alanı farkı yüzde 5'in, nominal debi farkı yüzde 10'un altında kalmalı, minimum tuz reddi mevcut elemandan düşük olmamalıdır. Uç bağlantı tipi birebir uyumlu olmalıdır; bu konuda tolerans yoktur.
Aynı kapta farklı marka eleman kullanılabilir mi?
Kullanılmamalıdır. Daha geçirgen olan eleman üretimin büyük kısmını üstlenir, tasarım fluxunun üzerinde çalışır ve hızla kirlenir; kap bazlı iletkenlik profili de yorumlanamaz hale gelir. Acil bir kaçak durumunda geçici olarak kabul edilebilir ancak planlı bir değişimle en kısa sürede eşitlenmelidir.
Kilitli uç bağlantısı markalar arasında uyumlu mu?
Değildir. Kilitli uç tasarımları markaya özgüdür ve standart adaptörlü elemanlarla aynı kapta birleştirilemez. Marka değişiminde mevcut sistemin uç bağlantı tipi fiziksel olarak doğrulanmalı ve sipariş buna göre verilmelidir. Bu uyumsuzluk genellikle montaj gününde fark edilir.
Seçimde eleman fiyatı ne kadar belirleyici?
Sınırlı ölçüde belirleyicidir. On yıllık değerlendirmede enerji kalemi eleman bedelinin belirgin üzerine çıkar: 20 m³/h bir sistemde spesifik enerjideki 0,15 kWh/m³ fark, on yılda 144.000 kWh eder. Karar kriteri eleman fiyatı değil, metreküp başına toplam maliyet olmalıdır.
Marka değişiminde pilot uygulama gerekli mi?
Önerilir. Tek bir kapta yapılan pilot değişim, tüm sistemi taahhüt etmeden gerçek performansı görmeyi sağlar. Kap bazlı iletkenlik profili, pilot kabın diğerlerinden sapıp sapmadığını doğrudan gösterir. Sonuç olumluysa kalan kaplar değiştirilir.
Teknik performans eşitse neye göre karar verilir?
Tedarik ve destek boyutuna bakılır: yerel stok durumu, teslim süresi, teknik temsilcilik, projelendirme yazılımı desteği, garanti işleyişi ve ürün sürekliliği. Uzun ömürlü tesislerde ürün sürekliliği özellikle önemlidir; üretimden kalkan bir seri, sonraki değişimlerde eşleştirme sorunu çıkarır.
Değişim sonrası ne yapılmalı?
Tüm referans değerler yeniden ölçülüp kaydedilmelidir: besleme basıncı, permeat ve konsantre debileri, iletkenlikler, sıcaklık ve fark basıncı. Otomasyon alarm eşikleri güncellenmeli, yeni seri numaraları ve kap pozisyonları şemaya işlenmeli, ilk hafta normalize değerler günlük izlenmelidir.
Sisteminiz için aday membranları aynı su analizi ve aynı tasarım koşullarıyla karşılaştırmak, kararı teknik bir zemine oturtmanın en güvenilir yoludur. Analiz raporunuzu, mevcut eleman kodlarınızı ve hedef kalitenizi paylaşırsanız proses mühendisliği ekibimiz adayları gerekli besleme basıncı, beklenen permeat kalitesi, spesifik enerji ve on yıllık toplam maliyet üzerinden karşılaştıran bir değerlendirme raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı RO 8040 sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
