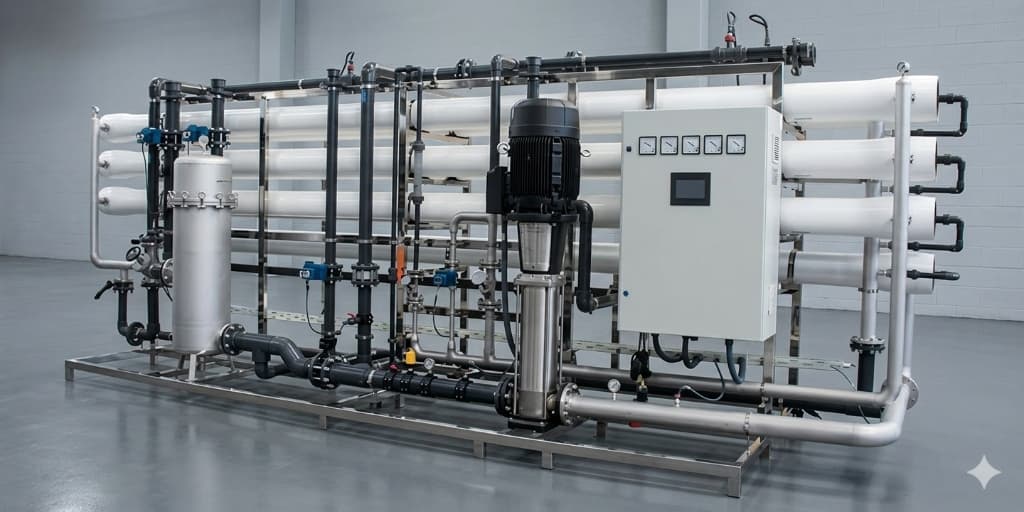

DuPont FilmTec membran seçimi dört adımda yapılır: besleme suyu TDS'ine göre ürün ailesi belirlenir (BW, SW, XLE/LE, NF), hedef permeat kalitesine göre red sınıfı seçilir, SDI değerine göre kanal genişliği kararı verilir ve son olarak eleman boyutu ile membran alanı hesaplanır. Nihai doğrulama, üreticinin projelendirme yazılımıyla besleme suyu analizi üzerinden yapılır.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
FilmTec ürün ailelerinin yapısı ve hangi uygulamaya karşılık geldiğiEleman kodlarının bileşenleri ve nasıl okunacağıAcı su, düşük enerji, deniz suyu ve nanofiltrasyon ailelerinin karşılaştırmasıKirlenmeye dayanıklı serilerin geniş kanal yapısı ve kullanım alanıKilitli uç bağlantı tasarımının montaj ve kaçak üzerindeki etkisiBesleme TDS'ine göre aile seçim tablosuAdım adım seçim örnekleri: kuyu suyu, atık su geri kazanımı, deniz suyuEleman sayısı, membran alanı ve array hesabının yapılışıProjelendirme yazılımının hangi girdileri istediği ve çıktıları nasıl okunacağıVeri sayfası değerlerinin sahada nasıl yorumlanacağıSipariş ve teslim alma kontrolleriBu konuda en sık yapılan beş hata ve seçim kontrol listesiFilmTec membran ailesi nasıl yapılanmıştır?
DuPont FilmTec, ters osmoz ve nanofiltrasyon membranlarını uygulama alanına göre ailelere ayırır. Bu yapı, seçimi sistematik hale getirir: önce aile, sonra alt seri, sonra boyut belirlenir.
Aileler besleme suyu tuzluluğuna göre ayrışır. BW ailesi acı su, SW ailesi deniz suyu, XLE ve LE aileleri düşük enerjili acı su uygulamaları, NF ailesi ise nanofiltrasyon içindir. Her ailenin içinde yüksek red, kirlenmeye dayanıklı ve yüksek alanlı varyantlar bulunur.
Seçimde dikkat edilmesi gereken temel nokta şudur: aile kararı besleme suyunun tuzluluğuyla, alt seri kararı ise hedef kalite ve kirlenme profiliyle verilir. İki karar birbirinden bağımsızdır ve sırayla ele alınmalıdır.
Ana aileler ve kullanım alanları
BW ailesi — Besleme: 500-15.000 ppm; Test basıncı: 15,5 bar; Kullanım: genel endüstriyel acı suLE ailesi — Besleme: 500-3.000 ppm; Test basıncı: 10,3 bar; Kullanım: enerji odaklı acı suXLE ailesi — Besleme: 100-2.000 ppm; Test basıncı: 6,9 bar; Kullanım: şebeke suyu, ikinci geçişSW ailesi — Besleme: 15.000-45.000 ppm; Test basıncı: 55 bar; Kullanım: deniz suyuNF ailesi — Seçici ayırma; Test basıncı: 4,8-7 bar; Kullanım: yumuşatma, renk gidermeKirlenmeye dayanıklı varyantlar — Geniş besleme kanalı; Kullanım: atık su, yüksek SDIYüksek alanlı varyantlar — 41 m² civarı alan; Kullanım: kompakt tasarımSanitize edilebilir varyantlar — Sıcak su sanitasyonu; Kullanım: ilaç, gıdaMembran sınıflarının genel karşılaştırmasını ve test koşullarının neden farklı olduğunu BWRO, SWRO ve LE membran farkı yazımızda ele aldık.
FilmTec eleman kodları nasıl okunur?
FilmTec kodları, aile adı, membran alanı ve varyant bilgisi taşıyan bir yapıdadır. Kod okuma, yedek parça siparişinde ve mevcut sistem envanterini çıkarmada doğrudan işe yarar.
Kod bileşenleri
Aile öneki — BW: acı su; SW: deniz suyu; LE: düşük enerji; XLE: ultra düşük enerji; NF: nanofiltrasyonMembran tipi numarası — 30 gibi; membran kimyasını ifade eden seri numarasıVaryant harfleri — HR: yüksek red; FR veya XFR: kirlenmeye dayanıklı; LE: düşük enerjiAlan sayısı — 400: yaklaşık 400 ft² (37 m²); 440: 440 ft² (41 m²); 365: 365 ft² (34 m²)Boyut kodu — 4040: 4 inç × 40 inç; 2540: 2,5 inç × 40 inç; belirtilmemişse 8040Kilitli uç eki — i: iLEC kilitli uç bağlantısıEleman sayısı eki — 34i gibi; belirli kap yapılandırmalarına özelÖrnek kod okumaları
BW30-400 — Acı su ailesi, 30 membran tipi, yaklaşık 37 m² alan, 8 inç standartBW30-365 — Acı su, yaklaşık 34 m² alan; daha küçük alanlı varyantBW30HR-440i — Acı su, yüksek red, yaklaşık 41 m², kilitli uçBW30XFR-400/34i — Acı su, ekstra kirlenmeye dayanıklı, 37 m², kilitli uçLE-400 — Düşük enerji ailesi, yaklaşık 37 m²XLE-440 — Ultra düşük enerji, yaklaşık 41 m²SW30HR-380 — Deniz suyu, yüksek red, yaklaşık 35 m²SW30HRLE-440i — Deniz suyu, yüksek red ve düşük enerji, yaklaşık 41 m², kilitli uçSW30XLE-440i — Deniz suyu, ekstra düşük enerji, yaklaşık 41 m², kilitli uçNF270-400 — Nanofiltrasyon, seçici ayırma, yaklaşık 37 m²NF90-400 — Nanofiltrasyon, yüksek red karakterliBW30-4040 — Acı su, 4 inç × 40 inç boyutNot: Alan değerleri ve performans rakamları ürün revizyonlarıyla güncellenir. Sipariş öncesinde güncel veri sayfasından doğrulanmalıdır; bu rehberdeki değerler tipik büyüklükleri göstermek içindir.
Acı su ailesi nasıl seçilir?
BW ailesi, endüstriyel uygulamaların büyük çoğunluğunda kullanılan aileidir. İçindeki alt seriler, red oranı ve kirlenme direnci ekseninde ayrışır.
BW ailesi alt serileri
Standart BW30 — Red: yaklaşık %99,5; Kullanım: genel endüstriyel; en yaygın seçimBW30 yüksek red (HR) — Red: yaklaşık %99,7; Kullanım: kazan besleme, ilaç ön kademeBW30 kirlenmeye dayanıklı (FR/XFR) — Geniş kanal; Kullanım: atık su, yüksek SDI, gıdaBW30 yüksek alanlı (440) — Alan: yaklaşık 41 m²; Kullanım: aynı kapta daha çok alanBW30 küçük alanlı (365) — Alan: yaklaşık 34 m²; Kullanım: hidrolik dengelemeECO serisi — Düşük enerji ve yüksek red dengesi; Kullanım: modern acı su tasarımlarıAlan seçimi neden önemlidir?
Aynı kapta 400 yerine 440 alanlı eleman kullanmak, toplam membran alanını yaklaşık yüzde 10 artırır. Bu, aynı debide fluxun düşmesi anlamına gelir; kirlenme yavaşlar ve ömür uzar. Buna karşılık geniş alan, besleme kanalını bir miktar daraltır ve basınç kaybını artırır.
Sayısal örnek: 36 elemanlı bir sistemde 400 alanlı elemanlarla toplam alan 1.332 m², 440 alanlı elemanlarla 1.476 m² olur. 25 m³/h permeatta flux sırasıyla 18,8 ve 16,9 LMH çıkar. İkinci seçenek daha muhafazakârdır.
Kirli beslemelerde ise ters bir tercih yapılır: kanal genişliğini korumak için daha düşük alanlı ama geniş aralayıcılı XFR serileri seçilir. Bu durumda alan kaybı bilinçli olarak kabul edilir.
Flux hesabı ve tavsiye bantlarını RO membran nedir yazımızda ele aldık.
Düşük enerjili aileler ne zaman seçilir?
LE ve XLE aileleri, düşük TDS'li beslemelerde belirgin enerji tasarrufu sağlar. Aynı debiyi daha düşük basınçta ürettikleri için pompa gücü düşer.
LE ve XLE karşılaştırması
LE ailesi — Test basıncı: 10,3 bar; Red: yaklaşık %99,0-99,4; Besleme: 500-3.000 ppmXLE ailesi — Test basıncı: 6,9 bar; Red: yaklaşık %98,5-99,2; Besleme: 100-2.000 ppmEnerji tasarrufu (800 ppm) — LE: yaklaşık %22; XLE: yaklaşık %28Permeat iletkenliği (800 ppm besleme) — LE: yaklaşık 27 µS/cm; XLE: yaklaşık 37 µS/cmStandart BW ile karşılaştırma — BW: yaklaşık 18 µS/cm, 16,6 barUygun uygulamalar — LE: proses suyu, soğutma kulesi; XLE: şebeke suyu, ikinci geçişUygun olmayan uygulamalar — Her ikisi: kazan besleme, ilaç, elektronikAdım adım enerji karşılaştırması
25 m³/h permeat, 800 ppm besleme, yüzde 75 recovery:
Adım 1, besleme debisi — 33,33 m³/hAdım 2, BW30 ile basınç — 16,6 bar; mil gücü 20,5 kWAdım 3, LE ile basınç — Yaklaşık 13,0 bar; mil gücü 16,0 kWAdım 4, XLE ile basınç — Yaklaşık 11,5 bar; mil gücü 14,2 kWAdım 5, LE tasarrufu — 4,5 kW; yılda 21.600 kWh (16 saat, 300 gün)Adım 6, XLE tasarrufu — 6,3 kW; yılda 30.240 kWhAdım 7, kalite kontrolü — XLE permeatı 37 µS/cm; hedef 40 µS/cm ise sınırdaAdım 8, karar — Hedef 50 µS/cm ise XLE, 30 µS/cm ise LE, 20 µS/cm ise BW30Bu sıralama, seçimde izlenmesi gereken mantığı gösterir: önce hedef kaliteyi sağlayan aileler belirlenir, sonra bunlar arasından en düşük enerjili olan seçilir.
Deniz suyu ailesi nasıl seçilir?
SW ailesi, 15.000-45.000 ppm besleme aralığı için tasarlanmıştır ve 55-83 bar basınç aralığında çalışır. Alt seriler, red oranı ile enerji tüketimi arasındaki dengeye göre ayrışır.
SW ailesi alt serileri
SW30 standart — Red: yaklaşık %99,6-99,7; Kullanım: çift geçişli tasarımlarSW30HR yüksek red — Red: yaklaşık %99,8; Kullanım: tek geçişte içme suyu hedefiSW30XLE ekstra düşük enerji — Basınç: en düşük; Red: bir miktar düşük; Kullanım: enerji odaklıSW30HRLE yüksek red ve düşük enerji — Denge serisi; Kullanım: modern SWRO tesisleriYüksek alanlı varyantlar (440) — Alan: yaklaşık 41 m²; Kompakt tasarımKilitli uç varyantları (i) — Adaptörsüz kenetlenmeDeniz suyunda seçim kriterleri
Besleme TDS'i — Akdeniz yaklaşık 38.000 ppm; Kızıldeniz ve Körfez 42.000-45.000 ppmHedef permeat TDS'i — İçme suyu için 500 ppm altıBor hedefi — Tek geçişte 1,0-1,8 mg/L; sıkı hedeflerde ikinci geçişKlorür hedefi — Tek geçişte 100-180 mg/LRecovery — Tipik %35-45; ozmotik basınç sınırlarEnerji önceliği — ERD kullanımı ve düşük enerjili seri tercihiAlım tipi — Kuyu alımı SDI 1-2; açık alım SDI 2-4Sıcaklık — Sıcak denizlerde red bir miktar düşer, debi artarBor parametresi, deniz suyu seçimlerinde belirleyicidir. Nötr pH'ta yüksüz borik asit halinde bulunduğu için yüksek red serileri bile tek geçişte 1,0 mg/L altına inemez. Sıkı bor hedefleri, ikinci geçişin kostikle pH 9,5'e yükseltilerek çalıştırılmasını gerektirir.
Deniz suyu sistemlerimizi SWRO 8040 sayfasında, çözümlerimizi deniz suyu arıtma sayfasında inceleyebilirsiniz.
Nanofiltrasyon ailesi ne zaman kullanılır?
NF ailesi, çift değerlikli iyonları yüksek oranda tutan ancak tek değerlikli iyonları büyük ölçüde geçiren seçici membranlardır. Sertlik ve renk giderimi hedefleniyorsa RO'ya göre belirgin enerji avantajı sağlar.
NF alt serilerinin karakteri
NF270 tipi — Sertlik reddi yüksek, tek değerlikli red düşük; Basınç: en düşük; Kullanım: yumuşatma, renk gidermeNF90 tipi — Red karakteri RO'ya yakın; Basınç: orta; Kullanım: kısmi tuz giderimi gereken durumlarNF200 tipi — Ara karakter; Kullanım: özel ayırma uygulamalarıNF ile RO arasında karar
Sertlik ve renk giderimi yeterliyse — NF seçilir; enerji ve su tasarrufu sağlarTuzluluk giderimi gerekiyorsa — RO zorunludur; NF tek değerlikli iyonları tutmazPermeatta bir miktar mineral isteniyorsa — NF avantajlıdır; remineralizasyon ihtiyacı azalırİletkenlik hedefi 100 µS/cm altındaysa — RO gerekirRecovery yüksek tutulmak isteniyorsa — NF daha esnek; ozmotik basınç düşükSülfat giderimi öncelikliyse — NF çok etkilidir; %95-99 redNitrat giderimi gerekiyorsa — RO tercih edilir; NF nitratı yeterince tutmazNanofiltrasyon ürünlerimizi ters osmoz ve nano filtrasyon sistemleri sayfasında inceleyebilirsiniz.
Kirlenmeye dayanıklı seriler ne fark yaratır?
FR ve XFR varyantları, geniş besleme aralayıcısı ve yüzey modifikasyonu ile kirlenmeyi geciktirir. Zorlu beslemelerde temizlik aralıklarını uzatır ve ΔP artış hızını düşürür.
FR/XFR özellikleri
Besleme aralayıcı kalınlığı — Standart: yaklaşık 0,7 mm; XFR: 0,8-0,9 mmBasınç kaybı — Aynı debide belirgin daha düşük ΔPKirlenme hızı — Standart seriye göre yavaşTemizlik etkinliği — Geniş kanal çözeltinin ulaşmasını kolaylaştırırMembran alanı — Kanal genişliği nedeniyle bir miktar azTuz reddi — Standart seriye yakın; yaklaşık %99,3-99,5Yüzey yükü — Azaltılmış; organik ve biyolojik yapışmayı düşürürFR/XFR seçilmesi gereken beslemeler
Atık su geri kazanımı — Yüksek organik ve biyolojik yükGri su geri kazanımı — Deterjan ve yüzey aktif maddeYüzey suyu, multimedya ön arıtmalı — Değişken SDIGıda ve içecek proses suyu — Yüksek TOCTekstil proses suyu — Boyarmadde ve yardımcı kimyasallarSoğutma kulesi blöf geri kazanımı — İnhibitör kalıntısı ve biyolojik yükSıcak iklim uygulamaları — Hızlı biyolojik gelişimMevsimsel SDI dalgalanması olan kaynaklar — Güvenlik marjıUyarı: FR/XFR seçimi ön arıtma alternatifi değildir. Ön arıtması yetersiz bir sistemde kirlenmeyi geciktirir ama önlemez. Doğru yaklaşım, ön arıtmayı SDI hedefini sağlayacak biçimde kurmak ve FR serisini ek güvenlik marjı olarak kullanmaktır.
Ön arıtma kademelerinin seçimini RO öncesi ön arıtma neden gerekli rehberimizde ele aldık.
Kilitli uç bağlantısı ne sağlar?
Kilitli uç tasarımı (iLEC), elemanların ayrı adaptör kullanmadan birbirine kenetlenmesini sağlar. Bu, montaj süresini kısaltır ve kaçak noktası sayısını azaltır.
Kilitli uç ile standart adaptörün karşılaştırması
Bağlantı yöntemi — Kilitli: elemanlar doğrudan kenetlenir; Standart: ara adaptör kullanılırKaçak noktası sayısı — Kilitli: az; Standart: her bağlantıda iki o-ringMontaj süresi — Kilitli: kısa; Standart: uzunYaprak kayması riski — Kilitli: azalır; eleman ekseni sabitlenirYedek parça — Kilitli: adaptör gerekmez; Standart: adaptör stoğu gerekirKarışık kullanım — Kilitli ve standart elemanlar aynı kapta karıştırılamazKap uyumluluğu — Kap uzunluğu ve uç yapısı kontrol edilmeliSipariş sırasında en sık yapılan hatalardan biri, mevcut sistemde standart adaptörlü elemanlar varken kilitli uçlu eleman sipariş etmektir. İki tip aynı kapta birleştirilemez; bu durumda ya tüm kap tek tipe çevrilir ya da sipariş değiştirilir.
Besleme TDS'ine göre aile nasıl seçilir?
Aile kararının birinci belirleyicisi besleme TDS'idir. Aşağıdaki tablo, TDS bandına göre uygun aileleri gösterir.
TDS'e göre aile tablosu
100-500 ppm — Aile: XLE; Basınç: 6-9 bar; Kullanım: şebeke suyu, ikinci geçiş500-1.000 ppm — Aile: XLE veya LE; Basınç: 8-13 bar; Kullanım: temiz kuyu suyu1.000-3.000 ppm — Aile: LE veya BW30; Basınç: 12-20 bar; Kullanım: kuyu suyu3.000-8.000 ppm — Aile: BW30; Basınç: 18-30 bar; Kullanım: acı su8.000-15.000 ppm — Aile: BW30HR veya SW30; Basınç: 28-45 bar; Kullanım: yüksek tuzlu acı su15.000-25.000 ppm — Aile: SW30; Basınç: 40-55 bar; Kullanım: acı deniz suyu25.000-45.000 ppm — Aile: SW30 veya SW30HR; Basınç: 55-75 bar; Kullanım: deniz suyuPermeat beslemeli (10-30 ppm) — Aile: XLE veya LE; Basınç: 8-12 bar; Kullanım: ikinci geçişSertlik giderimi odaklı — Aile: NF; Basınç: 5-12 barAdım adım seçim örnekleri
Seçim mantığını üç farklı besleme suyu üzerinden somutlaştıralım.
Örnek 1: 900 ppm kuyu suyu, 25 m³/h, proses suyu
Adım 1, aile — 900 ppm; LE veya XLE adayAdım 2, hedef kalite — 40 µS/cmAdım 3, XLE ile beklenen permeat — Yaklaşık 40 µS/cm; sınırdaAdım 4, LE ile beklenen permeat — Yaklaşık 29 µS/cm; güvenli marjAdım 5, SDI değeri — 2,5; standart kanal yeterliAdım 6, tasarım flux — 20 LMH seçilirAdım 7, gerekli alan — 25.000 ÷ 20 = 1.250 m²Adım 8, eleman alanı — 41 m² (440 alanlı seçilir)Adım 9, eleman sayısı — 1.250 ÷ 41 = 30,5; 30 elemanAdım 10, kap sayısı — 6 elemanlı kaplarla 5 kapAdım 11, array — 3:2 düzeniAdım 12, karar — LE ailesi, 440 alanlı, kilitli uçlu varyantÖrnek 2: 1.400 ppm atık su geri kazanımı, SDI 4
Adım 1, aile — 1.400 ppm; BW30 adayAdım 2, SDI — 4; kirlenmeye dayanıklı varyant gerekliAdım 3, alt seri — BW30 XFRAdım 4, tasarım flux — Atık su için 15 LMH; muhafazakârAdım 5, hedef debi — 20 m³/hAdım 6, gerekli alan — 20.000 ÷ 15 = 1.333 m²Adım 7, eleman alanı — 37 m² (XFR'de alan bir miktar düşük)Adım 8, eleman sayısı — 1.333 ÷ 37 = 36 elemanAdım 9, kap sayısı — 6 kapAdım 10, array — 4:2 düzeniAdım 11, recovery hedefi — %70; atık suda muhafazakârAdım 12, karar — BW30 XFR, standart alan, geniş kanalÖrnek 3: 38.000 ppm deniz suyu, içme suyu hedefi
Adım 1, aile — 38.000 ppm; SW30 zorunluAdım 2, hedef permeat — 400 ppm altı; bor 0,5 mg/L altıAdım 3, alt seri — SW30HR veya SW30HRLEAdım 4, bor kontrolü — Tek geçişte 1,0-1,4 mg/L; hedef sağlanmıyorAdım 5, çözüm — Kısmi ikinci geçiş, pH 9,5Adım 6, ikinci geçiş ailesi — LE veya XLEAdım 7, tasarım flux — Birinci geçiş 14 LMH; açık alımAdım 8, recovery — %40Adım 9, basınç kabı — 1.000 psi zorunluAdım 10, ERD — Basınç değiştirici; enerji için zorunluAdım 11, karar — Birinci geçiş SW30HRLE 440i, ikinci geçiş LE 440Çift geçişli sistem tasarımının ayrıntılarını tek geçişli mi çift geçişli mi RO yazımızda ele aldık.
Projelendirme yazılımı nasıl kullanılır?
Membran seçiminin son adımı, üreticinin projelendirme yazılımıyla doğrulamadır. Yazılım, girilen su analizi ve tasarım parametreleriyle sistemin davranışını eleman bazında hesaplar.
Yazılımın istediği girdiler
Tam su analizi — Tüm katyonlar, anyonlar, pH, sıcaklık, TDSHedef permeat debisi — m³/hHedef recovery — %Su kaynağı tipi — Kuyu, yüzey, deniz, atık suSDI değeri — Flux sınırı içinTasarım sıcaklığı — Minimum, ortalama ve maksimumEleman modeli ve adedi — Aday seçimArray yapısı — Kademe ve kap dağılımıÖn arıtma bilgileri — Asit ve antiskalant dozajıMembran yaşı — Yaşlanma payı içinYazılımın verdiği çıktılar
Eleman bazında permeat debisi ve fluxEleman bazında besleme derişimi ve basınçKademe bazında basınç kaybıKonsantre doygunluk değerleri: LSI, CaSO4, BaSO4, SrSO4, silikaBeta faktörü (konsantrasyon polarizasyonu)Gerekli besleme basıncıBeklenen permeat kalitesi; iyon bazındaUyarılar: flux sınırı aşımı, hidrolik sınır ihlali, doygunluk aşımıÇıktı okunurken dikkat edilecekler
Uyarı mesajları görmezden gelinmemeli — Her uyarı bir tasarım riskidirSon elemanın fluxu kontrol edilmeli — Minimum sınırın altına inmemeliİlk elemanın fluxu kontrol edilmeli — Maksimum sınırı aşmamalıKap çıkış debisi doğrulanmalı — 8 inç için 3,6 m³/h altına inmemeliDoygunluk değerleri antiskalant sınırları içinde miBeta faktörü 1,2'yi aşıyor muKış sıcaklığı için hesap tekrarlanmalıYaşlanma payı üç yıllık senaryoyla kontrol edilmeliSon madde önemlidir: yazılım varsayılan olarak yeni membran performansını hesaplar. Üç yıllık yaşlanma senaryosu çalıştırılmadığında sistem, ikinci yılda hedef debiyi tutturamaz hale gelebilir.
Veri sayfası değerleri sahada nasıl yorumlanır?
Veri sayfasındaki değerler standart test koşullarında ölçülmüştür ve sahadaki performansla doğrudan karşılaştırılamaz. Farkın kaynağı üç değişkendir: sıcaklık, recovery ve besleme derişimi.
Katalog ile saha arasındaki farklar
Tuz reddi — Katalog: tek eleman, %15 recovery; Saha: sistem, %75 recovery; fark 0,5-1 puanPermeat debisi — Katalog: 25 °C; Saha: gerçek sıcaklık; 12 °C'de yaklaşık üçte bir düşükÇalışma basıncı — Katalog: 15,5 bar test; Saha: ozmotik basınç ve ΔP eklenirFlux — Katalog: test koşulu; Saha: tasarım fluxu genellikle daha düşükRed oranı zamanla — Katalog: yeni eleman; Saha: yılda 0,5-1 puan düşerDebi zamanla — Katalog: yeni; Saha: yılda %5-10 düşerSahada doğru karşılaştırma yöntemi
Sahadaki performansı değerlendirmenin doğru yolu, katalog değerleriyle değil devreye alma referans değerleriyle karşılaştırmaktır. Bu karşılaştırma da normalize edilmiş veriler üzerinden yapılmalıdır.
Normalize permeat debisi hesaplanır — Sıcaklık ve basınç düzeltmeliNormalize tuz geçişi hesaplanır — Derişim düzeltmeliNormalize fark basıncı hesaplanır — Debi düzeltmeliÜç gösterge referans değerlerle karşılaştırılırEşik aşımlarına göre temizlik veya değişim kararı verilirNormalizasyon hesabının adımlarını RO sistemi neden az su üretir yazımızda ele aldık.
Sipariş ve teslim alma kontrolleri nelerdir?
Membran siparişinde kod hatası, sistemin dengesini bozan ve fark edilmesi zaman alan bir sorundur. Teslim alma kontrolleri bu riski ortadan kaldırır.
Sipariş öncesi kontroller
Mevcut elemanların tam kodu envanterden doğrulandı mı?Kap içindeki tüm elemanlar aynı kodda mı?Uç bağlantı tipi (kilitli veya standart adaptör) belirlendi mi?Membran alanı değeri güncel veri sayfasıyla doğrulandı mı?Boyut kodu (8040, 4040) doğru mu?Kirlenmeye dayanıklı varyant gerekiyor mu?Yüksek red varyantı gerekiyor mu?Kısmi değişim yapılıyorsa yeni-eski oranı %30'un altında mı?Teslim süresi ve raf ömrü değerlendirildi mi?O-ring ve adaptör yedekleri siparişe eklendi mi?Teslim alma kontrolleri
Ambalajlar hasarsız ve vakumlu mu?Etiketlerdeki kodlar siparişle birebir aynı mı?Üretim tarihi ve raf ömrü uygun mu?Seri numaraları kaydedildi mi?Ambalaj içinde koruyucu çözelti mevcut mu?Nakliye sırasında donma yaşanmış olabilir mi?Depolama sıcaklığı 5-35 °C aralığında sağlanabiliyor mu?Elemanlar montaj anına kadar kapalı tutulacak mı?Sertifika ve veri sayfaları teslim alındı mı?İçme suyu uygulamasıysa ilgili sertifikalar mevcut mu?Membran depolama ve montaj kurallarını RO membran nedir yazımızda ayrıntılı olarak ele aldık.
Garanti koşulları nelerdir?
Membran üreticileri, garanti kapsamının geçerli olması için belirli işletme koşullarının sağlanmasını şart koşar. Bu koşullar veri sayfalarında ve garanti belgelerinde tanımlanır.
Garanti koşulu olarak izlenmesi gerekenler
Serbest klor — Ölçülemez seviyede olmalı; kaçak garantiyi bozarSDI15 — Maksimum 5; hedef 3 altıBulanıklık — Maksimum 1 NTUpH, sürekli çalışma — 2-11 aralığıSıcaklık — Maksimum 45 °CMaksimum besleme basıncı — Acı su 41 bar, deniz suyu 83 barMaksimum eleman ΔP — Yaklaşık 0,7 barMaksimum tasarım flux — Su tipine göre tavsiye bandıOnaylı kimyasallar — Antiskalant ve temizlik kimyasalları üretici listesinde olmalıTemizlik pH ve sıcaklık sınırları — Talimata uyumDepolama koşulları — Sıcaklık ve koruyucu çözeltiİşletme kayıtları — Talep halinde sunulabilmeliGaranti talebinde üretici, işletme kayıtlarını ister: günlük basınç, debi, iletkenlik ve sıcaklık verileri ile temizlik geçmişi. Kayıt tutulmayan bir sistemde koşullara uyulduğu kanıtlanamaz ve talep büyük olasılıkla reddedilir.
Fujiwara testi ve klor hasarı
Erken performans kaybı yaşayan bir sistemde üretici, elemanın otopsiye gönderilmesini isteyebilir. Otopside uygulanan Fujiwara testi, poliamit tabakada klorlu bileşik varlığını gösterir.
Test pozitif çıkarsa, ön arıtmada klor kaçağı olduğu kanıtlanmış olur ve bu, garanti kapsamı dışında bir işletme hatasıdır. Bu nedenle karbon çıkışında günlük serbest klor ölçümü veya sürekli ORP izlemesi, hem membranı korumak hem garanti hakkını savunmak için gereklidir.
Klor giderme kademelerini ve ORP izlemesini RO öncesi ön arıtma neden gerekli rehberimizde ele aldık.
Eleman değişiminde hangi kod seçilmeli?
Mevcut sistemde eleman değiştirilirken üç seçenek vardır: birebir aynı kodla değişim, aynı aile içinde farklı varyantla değişim veya aile değişikliği. Her birinin farklı sonuçları vardır.
Değişim seçeneklerinin karşılaştırması
Birebir aynı kod — Risk: yok; Sonuç: referans değerler geçerli kalır; en güvenli yolAynı aile, farklı alan (400 yerine 440) — Risk: flux ve ΔP değişir; Sonuç: referans yenilenmeliAynı aile, kirlenmeye dayanıklı varyant — Risk: alan azalır, debi düşer; Sonuç: kirlenme yavaşlarAynı aile, yüksek red varyantı — Risk: basınç ihtiyacı artar; Sonuç: kalite iyileşirBW30'dan LE'ye geçiş — Risk: permeat kalitesi düşer; Sonuç: enerji tasarrufuLE'den BW30'a geçiş — Risk: basınç artar; Sonuç: kalite iyileşirAile değişikliği (BW'den SW'ye) — Uygulanamaz; basınç kabı ve pompa yetersizDeğişim sonrası yapılması gerekenler
Yeni referans değerler kaydedilmeli — Eski referanslar geçersizdirİlk yıkama üretici talimatına göre yapılmalıBasınç dakikada 0,7 barı aşmayacak hızda yükseltilmeliKap bazlı iletkenlik profili çıkarılmalıKonsantre vanası yeniden ayarlanıp recovery doğrulanmalıEmniyet vanası ayarı gözden geçirilmeliOtomasyon alarm eşikleri güncellenmeliYeni seri numaraları ve pozisyonlar şemaya işlenmeliİlk hafta normalize değerler günlük izlenmeliReferans değerlerin yenilenmesi en sık atlanan adımdır. Yeni elemanlarla eski referanslara göre yapılan karşılaştırma, var olmayan bir performans artışı veya kaybı gösterir ve ileride yapılacak tüm teşhisleri bozar.
Sistem ve membran ömrü değerlendirmesini ters osmoz sistemi kaç yıl kullanılır yazımızda ele aldık.
Evsel ve ticari uygulamalarda hangi seri kullanılır?
Küçük kapasiteli evsel ve ticari cihazlarda, endüstriyel serilerden farklı ve daha küçük boyutlu elemanlar kullanılır. Bu bantta belirleyici olan şebeke basıncında çalışabilme kabiliyetidir.
Küçük kapasite eleman seçenekleri
2521 boyut — Alan: yaklaşık 1,2 m²; Permeat: 0,02-0,04 m³/h; Kullanım: laboratuvar, kabin içi2540 boyut — Alan: yaklaşık 2,6 m²; Permeat: 0,05-0,08 m³/h; Kullanım: küçük ticari cihaz4021 boyut — Alan: yaklaşık 3,7 m²; Permeat: 0,07-0,12 m³/h; Kullanım: kısa kabin4040 boyut — Alan: 7,4-8,4 m²; Permeat: 0,15-0,25 m³/h; Kullanım: ticari, küçük işletmeDüşük basınç serileri — Şebeke basıncında (2-4 bar) çalışabilen tiplerSertifikalı seriler — İçme suyu uygulamalarında NSF/ANSI 58 kapsamıEvsel uygulamada dikkat edilecekler
Şebeke basıncı — 2 bar altında otomatik durdurma valfi çalışmaz; pompa gerekirRecovery — Pompasız cihazlarda %20-25; pompalı cihazlarda %45-50Akış kısıtlayıcı — Doğru boyda seçilmeli; yanlış boy recovery'yi bozarKarbon ön filtre — Klor giderimi zorunlu; membranı korurSertifikasyon — İçme suyu uygulamasında NSF/ANSI 58 ve 61 aranmalıRemineralizasyon — İçme suyu hattında kalsit veya mineral kartuşuDepo hava basıncı — Boş depoda 0,4-0,6 bar olmalıMembran ömrü — Tipik 2-3 yıl; besleme kalitesine bağlıEvsel cihazlarda sürekli akış ve kontrol arızalarının teşhisini RO sistemi sürekli atık su atıyor yazımızda ele aldık.
Seçimde su analizinin hangi parametreleri belirleyicidir?
Membran seçimi, tek bir TDS değerine bakılarak yapılamaz. İyon dağılımı, kışır riski ve kirlenme profili en az toplam tuzluluk kadar belirleyicidir.
Seçimi doğrudan etkileyen analiz parametreleri
TDS ve iletkenlik — Aile kararının birincil belirleyicisiKalsiyum ve magnezyum — Kışır riski ve recovery sınırıAlkalinite ve pH — LSI hesabı ve asit dozajı kararıSülfat — CaSO4 ve BaSO4 doygunluğuBaryum ve stronsiyum — Çok düşük derişimde bile recovery'yi sınırlarSilika — Recovery tavanını belirleyebilir; 120 ppm konsantre sınırıDemir ve manganez — Ön arıtma gereksinimi; 0,05 mg/L sınırıAlüminyum — Koagülant kalıntısı riski; 0,05 mg/L sınırıBor — Deniz suyunda ikinci geçiş kararıNitrat — Red oranı düşük; içme suyunda kritikTOC ve organik madde — Kirlenme profili ve seri kararıSDI15 — Kanal genişliği ve flux kararıBulanıklık — Ön arıtma yeterliliğiSıcaklık (min-ort-maks) — Basınç ve flux hesabıSerbest klor — Ön arıtma zorunluluğuBu listede en sık eksik bırakılan parametreler baryum, stronsiyum ve silikadır. Üçü de düşük derişimlerde bile recovery tavanını belirleyebilir; analizde yoksa tasarım eksik veriyle yapılmış olur.
Su analiz parametrelerinin nasıl okunacağını su analiz parametreleri yazımızda ele aldık.
Sık yapılan 5 hata
Hata 1: Kodun yalnızca sayı kısmına bakarak sipariş vermek
BW30-400 ile BW30HR-440i arasındaki fark yalnızca alan değildir; red sınıfı ve uç bağlantı tipi de farklıdır. Kilitli uçlu bir eleman, standart adaptörlü bir kapta kullanılamaz. Doğrusu, sipariş öncesinde mevcut elemanın tam kodunu envanterden doğrulamak, alan değerini güncel veri sayfasıyla teyit etmek ve uç bağlantı tipini açıkça belirtmektir.
Hata 2: Enerji tasarrufu için hedef kaliteyi göz ardı etmek
XLE ailesi 800 ppm beslemede yaklaşık yüzde 28 enerji tasarrufu sağlar ama permeat iletkenliğini 18 µS/cm'den 37 µS/cm'ye çıkarır. Hedef 20 µS/cm ise bu aile hedefi tutturamaz. Doğrusu, önce hedef kaliteyi sağlayan aileleri belirlemek, sonra bunlar arasından en düşük enerjili olanı seçmek ve seçimi projelendirme yazılımıyla doğrulamaktır.
Hata 3: Projelendirme yazılımının uyarılarını görmezden gelmek
Yazılım, flux sınırı aşımı, hidrolik sınır ihlali ve doygunluk aşımı için uyarı verir. Bu uyarılar kozmetik değildir; her biri sahada kirlenme, kışır veya kapasite kaybı olarak geri döner. Doğrusu, hiçbir uyarı kalmayana kadar tasarımı revize etmek, kış sıcaklığı ve üç yıllık yaşlanma senaryolarını ayrıca çalıştırmaktır.
Hata 4: Kirlenmeye dayanıklı seriyi ön arıtma yerine koymak
XFR serileri geniş kanal yapısıyla kirlenmeyi geciktirir ama ön arıtmanın yerini tutmaz. SDI 5 üzerindeki bir beslemede XFR eleman kullanmak, sorunu birkaç ay erteler. Doğrusu, ön arıtmayı SDI15 hedefini sağlayacak biçimde kurmak ve XFR serisini ek güvenlik marjı olarak değerlendirmektir.
Hata 5: Aynı kapta farklı kodda eleman kullanmak
Farklı alanlı veya farklı serideki elemanlar aynı kapta birleştirildiğinde, daha geçirgen olan eleman üretimin büyük kısmını üstlenir, tasarım fluxunun üzerinde çalışır ve hızla kirlenir. Doğrusu, kap içindeki tüm elemanların aynı kodda olmasını sağlamak, kısmi değişimlerde yeni-eski oranını yüzde 30'un altında tutmak ve rotasyon uygulamaktır.
Seçim ve devreye alma kontrol listesi
Membran seçimi kontrol listesi
Ham su tam analizi mevcut ve son altı ay içinde mi?Besleme TDS'i ve iyon dağılımı belirlendi mi?Mevsimsel TDS ve sıcaklık değişimi değerlendirildi mi?Hedef permeat kalitesi sayısal olarak tanımlandı mı?Silika, bor ve TOC hedefleri ayrıca belirtildi mi?Besleme TDS'ine göre aile seçildi mi?Hedef kaliteye göre red sınıfı belirlendi mi?SDI değerine göre kanal genişliği kararı verildi mi?Tasarım flux değeri su tipine uygun bantta mı?Gerekli membran alanı ve eleman sayısı hesaplandı mı?Alan varyantı (400, 440, 365) hidrolik dengeye göre seçildi mi?Uç bağlantı tipi mevcut kaplarla uyumlu mu?Array yapısı hidrolik sınırlara göre doğrulandı mı?Projelendirme yazılımı çalıştırıldı ve uyarılar giderildi mi?Kış sıcaklığı senaryosu çalıştırıldı mı?Üç yıllık yaşlanma senaryosu kontrol edildi mi?Konsantre doygunluk değerleri antiskalant sınırları içinde mi?Basınç kabı sınıfı seçilen aileye uygun mu?Sipariş ve devreye alma kontrol listesi
Sipariş kodu tam olarak yazıldı mı (aile, alan, varyant, uç tipi)?Mevcut sistemle uç bağlantı uyumu doğrulandı mı?O-ring ve adaptör yedekleri siparişe eklendi mi?Teslimde etiket kodları siparişle karşılaştırıldı mı?Ambalaj bütünlüğü ve üretim tarihi kontrol edildi mi?Seri numaraları kaydedildi mi?Depolama sıcaklığı 5-35 °C aralığında sağlandı mı?Brine contası yönü akış oku ile doğrulandı mı?O-ringler gliserinle yağlandı mı?Kap pozisyonları şemaya işlendi mi?İlk yıkama üretici talimatındaki süre kadar yapıldı mı?Basınç dakikada 0,7 barı aşmayacak hızda yükseltildi mi?Devreye alma referans değerleri kaydedildi mi?Sık Sorulan Sorular
FilmTec membran nasıl seçilir?
Dört adımda seçilir: besleme TDS'ine göre aile belirlenir (XLE, LE, BW30, SW30, NF), hedef permeat kalitesine göre red sınıfı seçilir, SDI değerine göre kanal genişliği kararı verilir ve tasarım fluxuna göre eleman sayısı hesaplanır. Nihai doğrulama, üreticinin projelendirme yazılımıyla su analizi üzerinden yapılır.
BW30-400 kodunda ne anlatılıyor?
BW acı su ailesini, 30 membran tipini, 400 ise yaklaşık 400 ft² yani 37 m² membran alanını gösterir. Boyut belirtilmediği için 8 inç × 40 inç standart elemandır. BW30-4040 kodu ise aynı membranın 4 inç × 40 inç boyutundaki versiyonudur.
440i kodundaki "i" ne anlama geliyor?
Kilitli uç bağlantısını (iLEC) ifade eder. Bu tasarımda elemanlar ayrı adaptör kullanmadan birbirine kenetlenir; montaj süresi kısalır ve kaçak noktası sayısı azalır. Kilitli uçlu ve standart adaptörlü elemanlar aynı basınç kabında karıştırılamaz; sipariş öncesinde mevcut sistemin tipi doğrulanmalıdır.
XLE ile LE arasındaki fark nedir?
XLE daha düşük basınçta test edilir (6,9 bar; LE 10,3 bar) ve daha fazla enerji tasarrufu sağlar ancak tuz reddi bir miktar düşüktür. 800 ppm beslemede XLE yaklaşık yüzde 28, LE yaklaşık yüzde 22 tasarruf verir; permeat iletkenliği ise sırasıyla 37 ve 27 µS/cm çıkar. Hedef kalite hangisinin kullanılacağını belirler.
XFR serisi ne zaman seçilmeli?
SDI15 değeri 3'ün üzerinde seyreden, organik ve biyolojik yükü yüksek beslemelerde seçilmelidir: atık su ve gri su geri kazanımı, yüzey suyu, gıda ve tekstil proses suları. Besleme aralayıcısı standart 0,7 mm yerine 0,8-0,9 mm'dir; bu kirlenmeyi geciktirir. Ön arıtma alternatifi değildir.
400 ile 440 alanlı eleman arasında hangisi seçilmeli?
440 alanlı eleman aynı kapta yaklaşık yüzde 10 daha fazla membran alanı sağlar; bu, fluxu düşürür ve kirlenmeyi yavaşlatır. Temiz beslemelerde 440 tercih edilir. Kirli beslemelerde ise kanal genişliğini korumak öncelikli olduğu için standart alanlı XFR varyantları seçilir ve alan kaybı bilinçli olarak kabul edilir.
Deniz suyunda hangi seri kullanılmalı?
SW30 ailesi zorunludur; acı su elemanları 55-70 bar çalışma basıncına dayanmaz. Tek geçişte içme suyu hedefleniyorsa SW30HR veya SW30HRLE seçilir. Bor hedefi 0,5 mg/L altındaysa tek geçiş yetmez; kısmi ikinci geçiş kostikle pH 9,5'e yükseltilerek çalıştırılır ve ikinci geçişte LE veya XLE kullanılır.
Projelendirme yazılımı neden gerekli?
Yazılım, eleman bazında flux, basınç, derişim ve doygunluk değerlerini hesaplar; hidrolik sınır ihlallerini ve kışır risklerini uyarı olarak verir. Elle yapılan hesaplar konsantrasyon polarizasyonunu ve eleman bazında dağılımı yakalayamaz. Kış sıcaklığı ve üç yıllık yaşlanma senaryoları da ayrıca çalıştırılmalıdır.
Katalogdaki tuz reddi sahada neden tutmuyor?
Katalog değeri tek elemanın yüzde 15 recovery ve 25 °C standart koşullarındaki performansıdır. Sahada sistem yüzde 75 recovery ile çalışır ve membranın gördüğü ortalama derişim çok daha yüksektir. Bu nedenle yüzde 99,5 katalog değeri, sistemde tipik olarak yüzde 98,5-99,0 karşılığı verir.
Aynı kapta farklı model eleman kullanılabilir mi?
Kullanılmamalıdır. Farklı alanlı veya farklı serideki elemanlarda daha geçirgen olan, üretimin büyük kısmını üstlenir ve tasarım fluxunun üzerinde çalışarak hızla kirlenir. Kısmi değişimlerde yeni-eski eleman oranı yüzde 30'u geçmemeli, mümkünse rotasyon uygulanarak eski elemanlar son kademeye alınmalıdır.
Sisteminiz için hangi FilmTec serisinin ve hangi alan varyantının uygun olduğunu, su analiz raporunuz üzerinden projelendirme hesabıyla belirlemek mümkündür. Analiz raporunuzu, hedef debinizi ve kalite hedeflerinizi paylaşırsanız proses mühendisliği ekibimiz aday elemanları flux, çalışma basıncı, beklenen permeat kalitesi ve konsantre doygunluk değerleri üzerinden karşılaştıran bir seçim raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı RO 8040 sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
