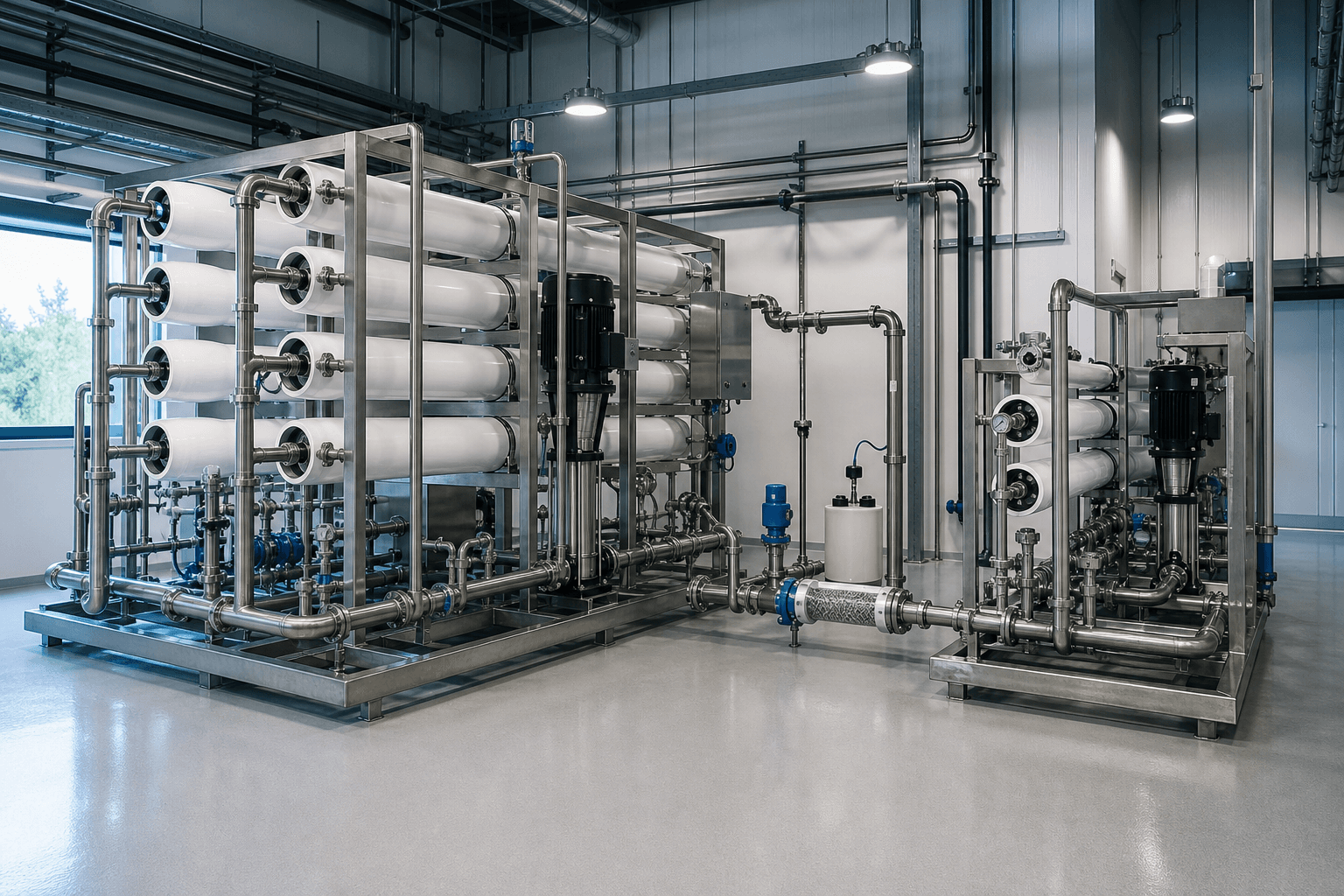

Tek geçişli mi çift geçişli RO mu? Toplam tuz giderimi hesabı, hedef iletkenliğe göre seçim, maliyet ve EDI karşılaştırması.
Tek geçişli RO, besleme suyunu bir kez membrandan geçirir ve tipik olarak yüzde 96-99 tuz giderimi sağlar; çift geçişli RO ise birinci geçişin permeatını ikinci bir RO kademesine besleyerek toplam giderimi yüzde 99,5-99,9 seviyesine çıkarır. Seçim, hedeflenen permeat iletkenliğine göre yapılır: 20 µS/cm üzerindeki hedefler için tek geçiş yeterlidir, 5 µS/cm altındaki hedefler çift geçiş gerektirir.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Tek geçiş ve çift geçiş yapılarının akım şemaları ve temel farkları
Toplam tuz giderim oranının iki geçiş için nasıl hesaplandığı
Hedef permeat iletkenliğine göre karar tablosu
İkinci geçişin recovery'sinin neden yüksek tutulabildiği
İkinci geçiş konsantresinin geri kazanımı ve toplam recovery hesabı
pH yükseltmenin silika ve bor reddine etkisi
Çift geçişte yatırım, enerji ve işletme maliyetlerinin karşılaştırması
Çift geçiş ile RO-EDI kombinasyonunun karşılaştırması
Kısmi ikinci geçiş (split partial) tasarımı ve ne zaman kullanıldığı
Sektörlere göre tek ve çift geçiş tercihleri
Deniz suyunda çift geçişin farklı gerekçesi: bor ve klorür
Bu konuda en sık yapılan beş hata ve devreye alma kontrol listesi
Tek geçişli ve çift geçişli RO nedir?
Tek geçişli ters osmoz, besleme suyunun bir kez membran dizisinden geçirilmesi ve elde edilen permeatın doğrudan ürün olarak kullanılmasıdır. Çift geçişli sistemde ise birinci geçişin permeatı, ikinci bir RO kademesine besleme olarak verilir ve orada bir kez daha arıtılır.
Ayrım, kademe (stage) kavramıyla karıştırılmamalıdır. Kademe, konsantre akımının bir sonraki basınç kabı grubuna verilmesidir ve recovery'yi artırmaya yarar. Geçiş (pass) ise permeat akımının bir sonraki RO ünitesine verilmesidir ve kaliteyi artırmaya yarar. İki kademeli tek geçişli bir sistem yaygındır; iki geçişli sistem ise ayrı bir tasarım kararıdır.
İkinci geçişin beslemesi zaten arıtılmış sudur; TDS'i 10-30 ppm, SDI'sı sıfıra yakın ve kışır riski pratik olarak yoktur. Bu nedenle ikinci geçiş, birinci geçişten çok farklı koşullarda çalışır: düşük basınç, yüksek flux ve yüksek recovery.
Tek geçiş ve çift geçişin karşılaştırması
Tuz giderimi — Tek geçiş: %96-99; Çift geçiş: %99,5-99,9
Tipik permeat iletkenliği (800 ppm besleme) — Tek geçiş: 15-25 µS/cm; Çift geçiş: 1-4 µS/cm
İkinci geçiş besleme TDS'i — Tek geçiş: yok; Çift geçiş: 10-30 ppm
İkinci geçiş çalışma basıncı — Çift geçiş: 8-12 bar
İkinci geçiş recovery — Çift geçiş: %85-92
Toplam sistem recovery — Tek geçiş: %75-85; Çift geçiş: %70-75
Yatırım maliyeti — Çift geçiş tek geçişin yaklaşık 1,5-1,8 katı
Spesifik enerji — Tek geçiş: 0,8-1,0 kWh/m³; Çift geçiş: 1,2-1,5 kWh/m³
Kaplanan alan — Çift geçiş yaklaşık %60 daha fazla
Otomasyon karmaşıklığı — Çift geçiş belirgin şekilde yüksek
Ters osmozun temel çalışma prensibi ve tuz reddi mekanizması için ters osmoz nedir ve nasıl çalışır yazımız bu rehberin ön okumasıdır.
Toplam tuz giderimi nasıl hesaplanır?
İki geçişin toplam tuz giderimi, geçişlerin geçirdiği tuz oranlarının çarpımıyla bulunur. Giderim oranları toplanmaz; geçiş oranları çarpılır.
Adım adım hesap
Birinci geçiş yüzde 98,5, ikinci geçiş yüzde 95 sistem tuz reddi veriyorsa:
Adım 1, birinci geçişin geçirdiği oran — 1 − 0,985 = 0,015
Adım 2, ikinci geçişin geçirdiği oran — 1 − 0,95 = 0,05
Adım 3, toplam geçen oran — 0,015 × 0,05 = 0,00075
Adım 4, toplam giderim — 1 − 0,00075 = 0,99925, yani yüzde 99,925
Adım 5, sayısal karşılık — 800 ppm besleme için nihai permeat: 800 × 0,00075 = 0,60 ppm
Adım 6, iletkenlik karşılığı — Yaklaşık 1,2 µS/cm
Adım 7, karşılaştırma — Tek geçişte aynı besleme 12 ppm ve 24 µS/cm verirdi
Görüldüğü gibi ikinci geçişin görece düşük tuz reddi (yüzde 95) bile toplam sonucu 20 kat iyileştirir. Bunun nedeni, ikinci geçişin çok temiz bir suyu beslemesi ve mutlak tuz miktarının zaten çok düşük olmasıdır.
Farklı kombinasyonların sonuçları
Birinci %98,0 + ikinci %90 — Toplam giderim: %99,80; 800 ppm için: 1,60 ppm
Birinci %98,5 + ikinci %90 — Toplam: %99,85; 1,20 ppm
Birinci %98,5 + ikinci %95 — Toplam: %99,93; 0,60 ppm
Birinci %99,0 + ikinci %95 — Toplam: %99,95; 0,40 ppm
Birinci %99,0 + ikinci %97 — Toplam: %99,97; 0,24 ppm
Birinci %99,3 + ikinci %97 — Toplam: %99,98; 0,17 ppm
Birinci %99,3 + ikinci %98 (pH yükseltmeli) — Toplam: %99,986; 0,11 ppm
Son satırdaki pH yükseltme, ikinci geçişin performansını belirgin biçimde artıran bir uygulamadır ve ayrı bir başlıkta ele alınmıştır.
Hangi hedef iletkenlik hangi yapıyı gerektirir?
Karar, hedeflenen permeat kalitesine göre verilir. Aşağıdaki tablo, tipik besleme sularında hangi yapının hangi hedefi karşıladığını gösterir.
Hedef kaliteye göre yapı seçimi
Hedef 50-200 µS/cm — Yapı: tek geçiş, düşük enerjili membran; Uygulama: genel proses, soğutma kulesi
Hedef 20-50 µS/cm — Yapı: tek geçiş, standart membran; Uygulama: tekstil boyahane, CIP durulama
Hedef 10-20 µS/cm — Yapı: tek geçiş, yüksek red membran; Uygulama: gıda, içecek, düşük basınçlı kazan
Hedef 5-10 µS/cm — Yapı: tek geçiş yüksek red veya kısmi ikinci geçiş; Uygulama: orta basınçlı kazan
Hedef 1-5 µS/cm — Yapı: çift geçiş; Uygulama: yüksek basınçlı kazan, ilaç saf suyu
Hedef 1,3 µS/cm altı — Yapı: çift geçiş veya RO+EDI; Uygulama: farmakope saf su (PW)
Hedef 0,1 µS/cm altı (10 MΩ·cm üzeri) — Yapı: RO+EDI veya RO+karışık yatak; Uygulama: elektronik, laboratuvar
Hedef 18,2 MΩ·cm — Yapı: RO+EDI+polisaj; Uygulama: ultra saf su, yarı iletken
Hangisi nerede kullanılır?
Permeat iletkenliği hedefi 20 µS/cm ve üzerinde olan uygulamalarda tek geçiş seçilmelidir; çift geçiş yatırımı ve ek enerji gereksizdir. Hedef 5-20 µS/cm bandındaysa önce yüksek red membranlar ve besleme suyu iyileştirmesi değerlendirilmeli, ancak bunlarla ulaşılamıyorsa çift geçişe geçilmelidir. Hedef 5 µS/cm altındaysa çift geçiş ya da RO-EDI kombinasyonu zorunludur. Farmakope suyu, elektronik ve laboratuvar uygulamalarında ise tek başına çift geçiş bile yeterli değildir; EDI veya karışık yatak polisaj kademesi eklenir.
Ultra saf su uygulamalarımızı ultra saf su arıtma sayfasında inceleyebilirsiniz.
İkinci geçişin recovery'si neden yüksek olabilir?
İkinci geçişin beslemesi birinci geçişin permeatıdır; TDS'i 10-30 ppm, sertliği ölçülemez seviyede, silikası 1 ppm altında ve SDI'sı sıfıra yakındır. Kışır oluşturacak hiçbir iyon anlamlı derişimde bulunmaz. Bu nedenle ikinci geçiş, birinci geçişi sınırlayan doygunluk kısıtlarından bağımsızdır ve yüzde 85-92 recovery ile çalıştırılabilir.
İkinci geçiş tasarım parametreleri
Besleme TDS'i — 10-30 ppm
Recovery — %85-92
Çalışma basıncı — 8-12 bar
Tasarım flux — 30-40 LMH; birinci geçişin yaklaşık iki katı
Membran tipi — Düşük enerjili veya ultra düşük enerjili seri
Kışır riski — Pratik olarak yok; antiskalant gerekmez
Kirlenme riski — Çok düşük; kimyasal temizlik seyrek
Array yapısı — Tek kademe genellikle yeterli
Beklenen membran ömrü — 7-10 yıl; birinci geçişten belirgin uzun
Bu koşullar, ikinci geçişin işletme maliyetini düşük tutar. Yatırım maliyeti artsa da işletmede ek kimyasal, ek temizlik ve sık eleman değişimi getirmez. Toplam sahiplik maliyeti değerlendirmesinde bu ayrım gözetilmelidir.
Recovery kavramının tüm ayrıntılarını ve sınırlarını RO recovery oranı nedir yazımızda ele aldık.
İkinci geçiş konsantresi ne yapılır?
İkinci geçiş konsantresi, birinci geçiş permeatından üretilmiş bir sudur ve iletkenliği tipik olarak 60-150 µS/cm bandındadır. Bu değer, birinci geçişin besleme suyundan çok daha temizdir; bu nedenle konsantre atılmaz, birinci geçiş pompasının emişine geri döndürülür.
Toplam recovery hesabı
Birinci geçiş 33,33 m³/h besleme ile yüzde 75 recovery'de 25 m³/h permeat üretiyor. Bu permeat ikinci geçişe besleniyor ve orada yüzde 90 recovery uygulanıyor.
Adım 1, ikinci geçiş ürünü — 25 × 0,90 = 22,5 m³/h nihai ürün
Adım 2, ikinci geçiş konsantresi — 25 − 22,5 = 2,5 m³/h
Adım 3, geri dönüş — Bu 2,5 m³/h birinci geçiş pompa emişine verilir
Adım 4, taze besleme ihtiyacı — 33,33 − 2,5 = 30,83 m³/h
Adım 5, toplam sistem recovery — 22,5 ÷ 30,83 = 0,730, yani yüzde 73
Adım 6, geri dönüş yapılmasaydı — 22,5 ÷ 33,33 = yüzde 67,5
Adım 7, kazanç — Geri kazanım 5,5 puanlık recovery farkı sağlar
Geri dönüşün tek yan etkisi, birinci geçişin besleme suyunu bir miktar seyreltmesidir; bu, kışır riskini azalttığı için olumlu bir etkidir. Bu nedenle çift geçişli sistemlerde ikinci geçiş konsantresinin geri kazanımı standart uygulamadır.
Geri dönüş tasarım kuralları
Geri dönüş noktası — Birinci geçiş yüksek basınç pompası emişi
Karışım — Statik karıştırıcı veya yeterli boru uzunluğu
Debi ölçümü — Geri dönüş hattında ayrı debimetre
Basınç uyumu — İkinci geçiş konsantre basıncı emiş basıncından yüksek olmalı
Alternatif — Kalite yeterliyse doğrudan ham su deposuna dönüş
Kısıt — Geri dönüş debisi besleme debisinin %10-15'ini aşmamalı
İzleme — Geri dönüş iletkenliği ile besleme iletkenliği karşılaştırılmalı
pH yükseltmek ikinci geçişte ne sağlar?
İkinci geçiş öncesinde kostikle pH'ın 8,5-9,5 bandına yükseltilmesi, silika, bor ve karbondioksitin reddini belirgin şekilde artırır. Bunun nedeni, bu bileşiklerin yüksek pH'ta iyonlaşmasıdır; iyonlaşmış haldeki bir tür, membran tarafından çok daha yüksek oranda tutulur.
pH yükseltmenin etkileri
Silika — pH 7'de red: %95-98; pH 9,5'te: %99,5 üzeri; iyonlaşarak silikat haline gelir
Karbondioksit — pH 7'de red: yaklaşık %0; pH 9,5'te bikarbonata dönüşür ve tutulur
Toplam iletkenlik — Belirgin düşüş; CO2 tutulduğu için
Permeat pH'ı — Nötre yakın çıkar; ekşi tat sorunu ortadan kalkar
Kışır riski — İkinci geçiş beslemesinde sertlik olmadığı için risk yok
Kimyasal maliyeti — Kostik tüketimi eklenir
Membran uyumu — Yüksek pH poliamit için uygundur; sınır genellikle pH 11
Karbondioksit maddesi özellikle önemlidir. Birinci geçiş CO2'yi hiç tutmaz ve permeata olduğu gibi geçirir; ikinci geçiş de aynı nedenle tutamaz. pH yükseltildiğinde CO2 bikarbonata dönüşür ve ikinci geçişte tutulur. Bu, tek başına permeat iletkenliğini birkaç mikrosiemens düşürebilen bir kazanımdır.
Alternatif olarak birinci geçiş sonrasına degazör konabilir; membran degazörü veya havayla sıyırmalı kolon CO2'yi fiziksel olarak uzaklaştırır. İki yöntem karşılaştırıldığında kostik dozajı daha basit, degazör ise kimyasalsızdır ve işletme gideri düşüktür.
Dozaj ekipmanları için dozaj pompaları sayfamızı inceleyebilirsiniz.
Çift geçişin maliyeti ne kadar artar?
Çift geçiş, yatırım ve işletme maliyetlerini birlikte artırır. Karar verirken bu artışın hedeflenen kalite için gerçekten gerekli olup olmadığı sorgulanmalıdır.
Yatırım maliyeti kalemleri
İkinci geçiş membran elemanları — Birinci geçişin yaklaşık %30-40'ı kadar eleman
İkinci geçiş basınç kapları — 300 psi sınıfı yeterli; düşük basınç
İkinci geçiş pompası — 8-12 bar, birinci geçişten küçük güçte
Ara depo (tercihe bağlı) — Birinci geçiş permeatı için tampon
Kostik dozaj sistemi — pH yükseltme uygulanacaksa
Ek otomasyon ve enstrümantasyon — İki üniteyi koordine eden kontrol
Ek boru ve montaj — Geri dönüş hattı dahil
Ek yerleşim alanı — Yaklaşık %60 fazla
Toplam yatırım artışı — Tek geçişin yaklaşık 1,5-1,8 katı
Enerji hesabı karşılaştırması
25 m³/h nihai ürün için:
Adım 1, tek geçiş — 33,33 m³/h besleme, 16,6 bar, 20,5 kW; SEC = 0,82 kWh/m³
Adım 2, çift geçiş birinci kademe — 22,5 m³/h ürün için 37,0 m³/h besleme, 16,6 bar, 22,8 kW
Adım 3, çift geçiş ikinci kademe — 27,8 m³/h besleme, 10 bar, 10,3 kW
Adım 4, toplam güç — 22,8 + 10,3 = 33,1 kW
Adım 5, spesifik enerji — 33,1 ÷ 25 = 1,32 kWh/m³
Adım 6, artış — (1,32 − 0,82) ÷ 0,82 = yüzde 61
Adım 7, yıllık ek enerji (16 saat, 300 gün) — (33,1 − 20,5) × 16 × 300 = 60.480 kWh
Bu artış, hedeflenen kalite gerçekten gerekliyse kabul edilebilir bir bedeldir. Ancak kalite hedefi tek geçişle karşılanabiliyorsa, çift geçiş yıllık altmış bin kilovatsaatlik gereksiz bir gider demektir.
Yüksek saflık hedeflerinde çift geçişe alternatif olarak RO-EDI (elektrodeiyonizasyon) kombinasyonu kullanılır. EDI, iyon değiştirici reçine ve elektrik alanı kullanarak kalan iyonları sürekli olarak uzaklaştırır ve rejenerasyon kimyasalı gerektirmez.
İşletme karmaşıklığı — RO+EDI: modül değişimi ve elektriksel bakım
Tipik kullanım — Çift geçiş: kazan besleme, ilaç PW; RO+EDI: elektronik, laboratuvar, yüksek saflık
Hangisi nerede kullanılır?
Hedef 1-4 µS/cm bandındaysa çift geçiş genellikle daha ekonomiktir; yatırımı düşük, işletmesi basittir. Hedef 0,1 µS/cm altındaysa EDI zorunludur; çift geçiş bu bandı tek başına karşılayamaz. Elektronik ve yarı iletken uygulamalarında RO-EDI standarttır ve arkasına karışık yatak polisaj eklenir. İlaç sektöründe farmakope saf suyu için her iki yol da kullanılır; seçim tesisin mevcut altyapısına ve validasyon tercihine bağlıdır.
Not: EDI'nin beslemesi mutlaka RO permeatı olmalıdır. Sertlik 1 ppm üzerinde olduğunda EDI modülünde kışır oluşur ve modül kalıcı olarak zarar görür. Ayrıca karbondioksit EDI yükünü artırır; bu nedenle RO-EDI sistemlerinde degazör veya pH yükseltme sıkça kullanılır.
Kısmi ikinci geçiş nedir?
Kısmi ikinci geçiş, birinci geçiş permeatının tamamının değil yalnızca bir kısmının ikinci geçişe verilmesidir. Kalan kısım doğrudan ürüne karışır. Bu yaklaşım, hedef kalitenin tam çift geçiş gerektirmediği ama tek geçişle de ulaşılamadığı ara durumlarda kullanılır.
Kısmi geçiş hesabı
Tek geçiş permeatı 20 µS/cm, ikinci geçiş çıkışı 2 µS/cm ve hedef 10 µS/cm ise:
Adım 1, karışım denklemi — Hedef = (x × 2) + ((1 − x) × 20); x = ikinci geçişten geçen oran
Adım 3, yorum — Permeatın yüzde 55,6'sı ikinci geçişe verilir, yüzde 44,4'ü doğrudan ürüne karışır
Adım 4, ikinci geçiş boyutu — Tam çift geçişin yaklaşık yarısı kadar eleman gerekir
Adım 5, enerji karşılığı — Tam çift geçişe göre yaklaşık yüzde 45 daha az ek enerji
Adım 6, yatırım karşılığı — İkinci geçiş yatırımı yaklaşık yarıya iner
Kısmi geçişin bir varyantı da "kademe seçimli" tasarımdır: birinci geçişin ilk kademesinden çıkan permeat en temiz olandır; bu akım doğrudan ürüne verilir, son kademenin daha tuzlu permeatı ise ikinci geçişe yönlendirilir. Bu yaklaşım, aynı kalite için ikinci geçiş boyutunu daha da küçültür.
Kısmi geçişin uygun olduğu durumlar
Hedef kalite tek geçişin biraz üzerinde — 5-15 µS/cm bandı
Mevcut tek geçişli sisteme sonradan ekleme — Retrofit uygulaması
Yatırım bütçesi sınırlı — Aşamalı yatırım planı
Kalite hedefi zamanla değişebilir — Esneklik gereksinimi
Enerji maliyeti kritik — Tam çift geçiş ekonomik değil
Ürün karışımı gerekiyor — Farklı kalitede iki hat
Yerleşim alanı sınırlı — Küçük ikinci geçiş sığdırılabilir
Deniz suyunda çift geçiş neden farklıdır?
Deniz suyu sistemlerinde çift geçişin gerekçesi genel iletkenlik değil, iki spesifik parametredir: bor ve klorür. Deniz suyunda bor derişimi 4-5 mg/L, klorür ise yaklaşık 19.000 mg/L'dir ve içme suyu limitleri bu iki parametre için sıkıdır.
Tek geçişli SWRO permeatında bor tipik olarak 1,0-1,8 mg/L çıkar. Bor, nötr pH'ta yüksüz borik asit halinde bulunduğu için membran tarafından yalnızca yüzde 50-80 oranında tutulur. Klorür ise yüzde 99,6 red ile bile 100-180 mg/L bandında kalabilir.
Çözüm, ikinci geçişi yüksek pH'ta çalıştırmaktır. pH 9,5-10,5 bandında borik asit borat iyonuna dönüşür ve red yüzde 92-97'ye çıkar. Bu nedenle deniz suyu sistemlerinde ikinci geçiş, çoğunlukla kostik dozajıyla birlikte tasarlanır.
Deniz suyunda tek ve çift geçiş karşılaştırması
Tek geçiş SWRO permeatı — TDS: 180-350 ppm; Bor: 1,0-1,8 mg/L; Klorür: 100-180 mg/L
Çift geçiş, pH yükseltmesiz — TDS: 20-60 ppm; Bor: 0,5-0,9 mg/L; Klorür: 10-30 mg/L
Çift geçiş, pH 9,5 ile — TDS: 15-40 ppm; Bor: 0,15-0,4 mg/L; Klorür: 8-25 mg/L
Kısmi ikinci geçiş — TDS: 60-150 ppm; Bor: 0,6-1,1 mg/L; Ekonomik ara çözüm
Bor özel reçinesi — Bor: 0,3 mg/L altı; Alternatif çözüm, rejenerasyon gerektirir
Ek enerji — Çift geçiş SWRO'da yaklaşık 0,4-0,7 kWh/m³ ek
Deniz suyu arıtma çözümlerimizi deniz suyu arıtma sayfasında, deniz suyu membran ve sistemlerini SWRO 8040 sayfasında inceleyebilirsiniz.
Sektörlere göre hangi yapı tercih edilir?
Sektör bazında tercih, ürün kalite gereksinimi ve mevzuat sınırlarına göre şekillenir.
Sektör bazında yapı tercihi
Tekstil boyahane — Yapı: tek geçiş; Hedef: 20-50 µS/cm; Gerekçe: renk tekrarlanabilirliği için sertlik giderimi yeterli
Gıda ve içecek — Yapı: tek geçiş + remineralizasyon; Hedef: 10-30 µS/cm; Gerekçe: reçeteye özel mineral profili
Düşük basınçlı buhar kazanı — Yapı: tek geçiş; Hedef: 10-20 µS/cm; Gerekçe: blöf ile kontrol edilebilir
Yüksek basınçlı kazan (40 bar üzeri) — Yapı: çift geçiş veya RO+EDI; Hedef: 1 µS/cm altı; Gerekçe: silika ve iletkenlik sınırı
İlaç, farmakope saf su — Yapı: çift geçiş veya RO+EDI; Hedef: 1,3 µS/cm altı; Gerekçe: farmakope zorunluluğu
Elektronik, yarı iletken — Yapı: RO+EDI+polisaj; Hedef: 18,2 MΩ·cm; Gerekçe: proses zorunluluğu
Hastane hemodiyaliz — Yapı: çift geçiş; Hedef: özel standart; Gerekçe: endotoksin ve iyon sınırları
Kaplama ve galvaniz — Yapı: tek geçiş; Hedef: 10 µS/cm altı; Gerekçe: leke oluşumu
Deniz suyundan içme suyu — Yapı: kısmi veya tam çift geçiş; Gerekçe: bor ve klorür limitleri
Soğutma kulesi tamamlama — Yapı: tek geçiş; Hedef: 50-200 µS/cm; Gerekçe: çevrim sayısı
Endüstriyel uygulama örneklerimizi endüstriyel su arıtma sayfasında inceleyebilirsiniz.
Mevcut tek geçişli sisteme ikinci geçiş eklenebilir mi?
Eklenebilir ve bu, kalite hedefi sonradan yükselen tesislerde yaygın bir çözümdür. Ancak birkaç teknik koşulun sağlanması gerekir.
Retrofit koşulları
Birinci geçiş kapasitesi — Yeni ürün debisi, ikinci geçiş recovery'si kadar düşeceği için birinci geçiş yeterli olmalı
Ara tampon deposu — İki ünitenin debilerini uyumlamak için gerekli olabilir
Geri dönüş hattı — İkinci geçiş konsantresi için pompa emişine bağlantı
Emiş basıncı — Geri dönüş basıncının emiş basıncından yüksek olması
Otomasyon — İki ünitenin koordineli başlatma ve durdurması
Yerleşim alanı — Yaklaşık %60 ek alan
Elektrik kapasitesi — İkinci pompa için ek güç
Kostik dozaj sistemi — pH yükseltme uygulanacaksa
Enstrümantasyon — İkinci geçiş için ayrı debi, basınç ve iletkenlik ölçümü
Kapasite maddesi kritiktir: 25 m³/h ürün veren tek geçişli bir sisteme yüzde 90 recovery'li ikinci geçiş eklendiğinde nihai ürün 22,5 m³/h'e iner. Aynı ürün debisi korunacaksa birinci geçişin kapasitesi yaklaşık yüzde 11 artırılmalıdır.
Çift geçişli sistemde iki ünite ayrı ayrı izlenir; tek bir performans göstergesiyle değerlendirme yapılamaz. Her geçişin kendi normalize debisi, tuz geçişi ve fark basıncı ayrı hesaplanmalıdır.
İzlenecek parametreler
Birinci geçiş besleme basıncı, debisi ve iletkenliği — Günlük
Birinci geçiş permeat debisi ve iletkenliği — Günlük; ikinci geçişin beslemesidir
Birinci geçiş konsantre debisi ve iletkenliği — Günlük
İkinci geçiş besleme basıncı ve pH'ı — Günlük
İkinci geçiş permeat debisi ve iletkenliği — Günlük; nihai ürün kalitesi
İkinci geçiş konsantre debisi ve iletkenliği — Günlük
Nihai ürün silika ve TOC — Aylık veya uygulamaya göre
Ayırt edici bir kural vardır: nihai ürün iletkenliği yükseldiğinde sorun her iki geçişte de olabilir. Birinci geçiş permeat iletkenliği referansta ise sorun ikinci geçiştedir; birinci geçiş de yükselmişse kaynak orada aranmalıdır. Bu ayrım yapılmadan yapılan müdahaleler yanlış üniteye yönelir.
İki geçiş, farklı görevler üstlendiği için farklı membran serileri gerektirir. Birinci geçiş yüksek tuz yükünü karşılar ve kirlenmeye maruz kalır; ikinci geçiş ise çok temiz bir suyu düşük basınçta yüksek debiyle işler.
Geçişlere göre membran seçimi
Birinci geçiş, standart acı su — Test basıncı 15,5 bar; Red %99,5; Genel amaçlı seçim
Birinci geçiş, yüksek red — Test basıncı 15,5 bar; Red %99,7; İkinci geçişin yükünü azaltır
Birinci geçiş, kirlenmeye dayanıklı — Geniş besleme kanalı; Atık su geri kazanımında
İkinci geçiş, düşük enerjili (LE) — Test basıncı 10,3 bar; Red %99,0-99,4; Yaygın seçim
İkinci geçiş, ultra düşük enerjili (ULE/XLE) — Test basıncı 6,9 bar; Red %98,5-99,2; En düşük enerji
İkinci geçiş, yüksek red düşük enerjili — Bor ve silika hedefi sıkıysa tercih edilir
Deniz suyu birinci geçiş — SW serisi, test basıncı 55 bar; Red %99,7-99,8
Deniz suyu ikinci geçiş — Acı su LE serisi; besleme zaten 300 ppm altında
Dikkat edilmesi gereken nokta, ikinci geçişte deniz suyu membranı kullanılmamasıdır. SW serisi elemanlar yüksek basınç için tasarlanmıştır ve düşük basınçta çok az su verir; ikinci geçişin 8-12 bar çalışma basıncında ekonomik değildir.
İkinci geçişte eleman sayısı hesabı
25 m³/h birinci geçiş permeatını yüzde 90 recovery ile işleyecek ikinci geçiş için:
Adım 1, nihai ürün — 25 × 0,90 = 22,5 m³/h
Adım 2, tasarım flux — İkinci geçişte 35 LMH seçilir
Adım 3, gerekli membran alanı — 22.500 L/h ÷ 35 = 643 m²
Adım 4, eleman alanı — 8 inç düşük enerjili eleman yaklaşık 37 m²
Adım 5, eleman sayısı — 643 ÷ 37 = 17,4; 18 eleman seçilir
Adım 6, kap sayısı — 6 elemanlı kaplarla 3 kap
Adım 7, array — Tek kademe 3 kap; yüksek recovery için 2:1 düzeni de kullanılabilir
Adım 8, karşılaştırma — Birinci geçişte 36 eleman kullanılmıştı; ikinci geçiş yarısı kadar
Bu hesap, çift geçiş yatırımının neden iki katı değil yaklaşık 1,5-1,8 katı olduğunu açıklar: ikinci geçiş hem daha az eleman hem daha düşük basınç sınıfı kap hem daha küçük pompa gerektirir.
Çift geçişli sistem nasıl devreye alınır?
Çift geçişli sistemin devreye alınması, iki üniteyi sırayla ve birbirinden bağımsız doğrulayarak yapılır. İki ünite aynı anda çalıştırıldığında, çıkan bir sapmanın hangi geçişten kaynaklandığı ayırt edilemez.
Devreye alma sırası
Adım 1 — Ön arıtma doğrulanır; SDI, serbest klor ve sertlik hedefleri sağlanır
Adım 2 — Birinci geçiş tek başına devreye alınır, permeat drenaja verilir
Adım 3 — Birinci geçiş basıncı dakikada 0,7 bar hızla yükseltilir
Adım 4 — Tasarım debisi ve recovery'ye ulaşılır, konsantre vanası sabitlenir
Adım 5 — Birinci geçiş permeat iletkenliği ölçülür ve referans olarak kaydedilir
Adım 6 — Bu değer ikinci geçişin tasarım besleme değeriyle karşılaştırılır
Adım 7 — İkinci geçiş devreye alınır, permeat drenaja verilir
Adım 8 — İkinci geçiş recovery'si kademeli olarak hedefe getirilir
Adım 9 — Kostik dozajı devreye alınır ve pH online ölçümle hedef banda ayarlanır
Adım 10 — Nihai permeat iletkenliği ölçülür ve hedefle karşılaştırılır
Adım 11 — Geri dönüş hattı açılır ve debisi ayarlanır
Adım 12 — Toplam sistem recovery hesaplanır
Adım 13 — Tüm referans değerler devreye alma raporuna yazılır
Onbirinci adım özellikle önemlidir: geri dönüş hattı en son açılmalıdır çünkü birinci geçişin besleme kompozisyonunu değiştirir. Geri dönüş açıldıktan sonra birinci geçiş değerleri yeniden ölçülmeli ve kaydedilmelidir.
Kabul kriterleri
Birinci geçiş permeat iletkenliği — Tasarım değerinin %15 altında veya içinde
İkinci geçiş permeat iletkenliği — Sözleşme hedefinin altında
Toplam sistem recovery — Tasarım değerinin 2 puan içinde
Her iki geçişin fark basıncı — Hesaplanan değerin %20 altında
İkinci geçiş besleme pH'ı — Hedef bandın içinde
Nihai üründe silika ve bor — Sözleşme hedeflerinin altında
Enerji tüketimi — Hesaplanan spesifik enerjinin %10 içinde
Alarmlar ve emniyetler — Tümü test edilip doğrulandı
Çift geçişte arıza nasıl ayırt edilir?
Nihai ürün iletkenliği yükseldiğinde sorun her iki geçişte de olabilir; ayrım, birinci geçiş permeat iletkenliğine bakılarak tek adımda yapılır. Bu değer referansında ise sorun ikinci geçiştedir, yükselmişse kaynak birinci geçişte aranmalıdır.
Belirti kombinasyonlarına göre teşhis
Birinci geçiş permeatı normal, nihai ürün yüksek — Kaynak: ikinci geçiş; kaçak, o-ring veya pH kayması
Birinci geçiş permeatı yüksek, nihai ürün yüksek — Kaynak: birinci geçiş; kirlenme, kaçak veya yaşlanma
İkisi de normal, ürün debisi düşük — Kaynak: basınç veya sıcaklık
Nihai ürün pH'ı beklenenden düşük — Kaynak: kostik dozajı yetersiz; CO2 geçiyor
Nihai üründe silika yüksek — Kaynak: pH bandı düşük veya ikinci geçiş kaçağı
Toplam recovery düşük — Kaynak: geri dönüş hattı kapalı veya tıkanmış
İkinci geçiş fark basıncı yüksek — Kaynak: nadir; besleme kirlenmesi araştırılmalı
Son madde bir uyarı içerir: ikinci geçişte kirlenme normalde beklenmez. Fark basıncı yükseliyorsa birinci geçişte bir kaçak olabilir ve kirletici permeata geçiyordur; bu durumda kaynak birinci geçişte aranmalıdır.
Sık yapılan 5 hata
Hata 1: Kademe ile geçişi karıştırmak
Kademe, konsantre akımının bir sonraki kap grubuna verilmesidir ve recovery'yi artırır; geçiş ise permeat akımının ikinci bir RO ünitesine verilmesidir ve kaliteyi artırır. İki kademeli bir sistem "çift geçişli" olarak tanımlandığında yanlış beklenti oluşur ve teslimde kalite hedefi tutmaz. Doğrusu, teknik şartnamede kademe ve geçiş sayısını ayrı ayrı ve açıkça belirtmektir.
Hata 2: Kalite hedefi olmadan çift geçiş seçmek
"Daha temiz daha iyidir" düşüncesiyle seçilen çift geçiş, yatırımı 1,5-1,8 kat, enerjiyi yaklaşık yüzde 61 artırır. Hedef 20 µS/cm ise bu artışın hiçbir karşılığı yoktur. Doğrusu, önce kullanım noktasının gerçek kalite gereksinimini sayısal olarak belirlemek, sonra bu hedefe ulaşan en basit yapıyı seçmektir.
Hata 3: İkinci geçiş konsantresini drenaja vermek
İkinci geçiş konsantresi, birinci geçiş permeatından üretilmiş temiz bir sudur; iletkenliği 60-150 µS/cm bandındadır ve ham su besleme suyundan çok daha temizdir. Drenaja verildiğinde toplam recovery yaklaşık 5,5 puan düşer. Doğrusu, bu akımı birinci geçiş pompa emişine geri döndürmek ve geri dönüş debisini ayrı bir debimetreyle izlemektir.
Hata 4: pH yükseltmeden bor ve silika hedeflemek
Bor nötr pH'ta yüksüz borik asit halindedir ve membran tarafından yalnızca yüzde 50-80 tutulur; silika da benzer şekilde tam iyonlaşmamıştır. pH yükseltilmeden bu iki parametre için sıkı hedefler tutturulamaz. Doğrusu, ikinci geçiş öncesinde kostikle pH'ı 8,5-9,5 bandına yükseltmek ve dozajı online pH ölçümüyle kontrol etmektir.
Hata 5: Retrofit'te kapasite kaybını hesaba katmamak
Mevcut tek geçişli bir sisteme yüzde 90 recovery'li ikinci geçiş eklendiğinde nihai ürün debisi yaklaşık yüzde 10 düşer. Bu kayıp hesaba katılmadığında tesis kapasite açığı yaşar. Doğrusu, ikinci geçiş eklenmeden önce birinci geçişin kapasitesini gözden geçirmek ve gerekiyorsa yaklaşık yüzde 11 artırmaktır.
Devreye alma ve bakım kontrol listesi
Tasarım ve seçim kontrol listesi
Kullanım noktasının gerçek kalite hedefi sayısal olarak tanımlandı mı?
Hedef iletkenlik, silika, bor ve TOC değerleri ayrı ayrı belirlendi mi?
Tek geçişle bu hedefe ulaşılıp ulaşılamayacağı hesaplandı mı?
Yüksek red membran seçeneği değerlendirildi mi?
Kısmi ikinci geçiş alternatifi hesaplandı mı?
RO-EDI alternatifi karşılaştırıldı mı?
Toplam tuz giderimi çarpım kuralıyla hesaplandı mı?
İkinci geçiş recovery'si %85-92 bandında planlandı mı?
İkinci geçiş konsantresi geri dönüş hattı tasarlandı mı?
Toplam sistem recovery hesaplandı mı?
pH yükseltme gerekliliği bor ve silika hedeflerine göre değerlendirildi mi?
Aylık — Nihai üründe silika ve TOC analizi yapıldı mı?
Aylık — Her iki geçişin eğilim grafiği güncellendi mi?
Üç aylık — pH ve iletkenlik probları kalibre edildi mi?
Üç aylık — Kostik dozaj pompası mezürle kalibre edildi mi?
Altı aylık — Birinci geçiş için kimyasal temizlik gerekliliği değerlendirildi mi?
Yıllık — İkinci geçiş performansı ve eleman durumu değerlendirildi mi?
Sık Sorulan Sorular
Tek geçişli ve çift geçişli RO arasındaki fark nedir?
Tek geçişli sistemde besleme suyu bir kez membrandan geçirilir ve permeat doğrudan ürün olur; tuz giderimi yüzde 96-99 bandındadır. Çift geçişli sistemde birinci geçişin permeatı ikinci bir RO ünitesine beslenir ve toplam giderim yüzde 99,5-99,9'a çıkar. Tipik permeat iletkenliği 15-25 µS/cm'den 1-4 µS/cm'ye iner.
Kademe ile geçiş aynı şey midir?
Değildir. Kademe, konsantre akımının bir sonraki basınç kabı grubuna verilmesidir ve recovery'yi artırır. Geçiş ise permeat akımının ikinci bir RO ünitesine verilmesidir ve kaliteyi artırır. İki kademeli tek geçişli sistem çok yaygındır ve çift geçişli sistemle karıştırılmamalıdır.
Çift geçişte toplam tuz giderimi nasıl hesaplanır?
Giderim oranları toplanmaz, geçen oranlar çarpılır. Birinci geçiş yüzde 98,5 ve ikinci geçiş yüzde 95 red veriyorsa: (1 − 0,985) × (1 − 0,95) = 0,00075; toplam giderim yüzde 99,925'tir. 800 ppm besleme için nihai permeat 0,60 ppm ve yaklaşık 1,2 µS/cm olur.
İkinci geçişin recovery'si neden bu kadar yüksek?
Çünkü ikinci geçişin beslemesi zaten arıtılmış sudur: TDS 10-30 ppm, sertlik ölçülemez, silika 1 ppm altındadır. Kışır oluşturacak hiçbir iyon anlamlı derişimde bulunmaz ve doygunluk kısıtı yoktur. Bu nedenle yüzde 85-92 recovery güvenle uygulanabilir ve antiskalant gerekmez.
İkinci geçiş konsantresi atılır mı?
Atılmaz. Bu akım birinci geçiş permeatından üretilmiştir ve iletkenliği 60-150 µS/cm bandındadır; ham su beslemesinden çok daha temizdir. Birinci geçiş pompa emişine geri döndürülür. Geri kazanım, toplam sistem recovery'sini yaklaşık 5,5 puan artırır: yüzde 67,5 yerine yüzde 73.
İkinci geçiş öncesi pH neden yükseltilir?
Bor ve silika nötr pH'ta yüksüz halde bulunur ve membran tarafından düşük oranda tutulur. pH 8,5-9,5 bandında iyonlaşırlar ve red belirgin artar: bor yüzde 50-70'ten yüzde 92-97'ye, silika yüzde 95-98'den yüzde 99,5 üzerine çıkar. Ayrıca karbondioksit bikarbonata dönüşerek tutulur ve iletkenlik düşer.
Çift geçiş ne kadar ek enerji tüketir?
25 m³/h ürün için tek geçiş 20,5 kW ve 0,82 kWh/m³ tüketirken, çift geçiş 33,1 kW ve 1,32 kWh/m³ tüketir; artış yaklaşık yüzde 61'dir. Günde 16 saat ve yılda 300 gün çalışmada bu, yaklaşık 60.480 kWh ek tüketim demektir. Kalite hedefi gerçekten gerektirmiyorsa bu gider karşılıksızdır.
Çift geçiş mi EDI mi seçmeliyim?
Hedef 1-4 µS/cm bandındaysa çift geçiş genellikle daha ekonomiktir. Hedef 0,1 µS/cm altındaysa EDI zorunludur; çift geçiş bu bandı tek başına karşılayamaz. EDI'nin beslemesi mutlaka RO permeatı olmalı, sertlik 1 ppm altında tutulmalı ve karbondioksit degazör veya pH yükseltmeyle kontrol edilmelidir.
Kısmi ikinci geçiş nedir, ne zaman kullanılır?
Birinci geçiş permeatının yalnızca bir kısmının ikinci geçişe verilmesi, kalanın doğrudan ürüne karışmasıdır. Hedef 5-15 µS/cm bandında olduğunda ekonomiktir. Tek geçiş 20, ikinci geçiş 2 µS/cm veriyorsa ve hedef 10 µS/cm ise permeatın yüzde 55,6'sı ikinci geçişe verilir; yatırım ve enerji yaklaşık yarıya iner.
Deniz suyunda çift geçiş neden gerekiyor?
Gerekçe genel iletkenlik değil, bor ve klorürdür. Tek geçişli SWRO permeatında bor 1,0-1,8 mg/L ve klorür 100-180 mg/L çıkar; bu değerler içme suyu limitlerini zorlar. Bor nötr pH'ta yalnızca yüzde 50-80 tutulduğu için ikinci geçiş pH 9,5-10,5 bandında çalıştırılır ve bor 0,15-0,4 mg/L seviyesine iner.
Hedeflediğiniz permeat kalitesine tek geçişle ulaşılıp ulaşılamayacağını, su analiz raporunuz ve kullanım noktası gereksinimleriniz üzerinden sayısal olarak belirlemek mümkündür. Analiz raporunuzu ve hedef iletkenlik, silika, bor değerlerinizi paylaşırsanız proses mühendisliği ekibimiz tek geçiş, kısmi geçiş, tam çift geçiş ve RO-EDI alternatiflerini karşılaştıran bir seçim raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı ters osmoz ve nano filtrasyon sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
