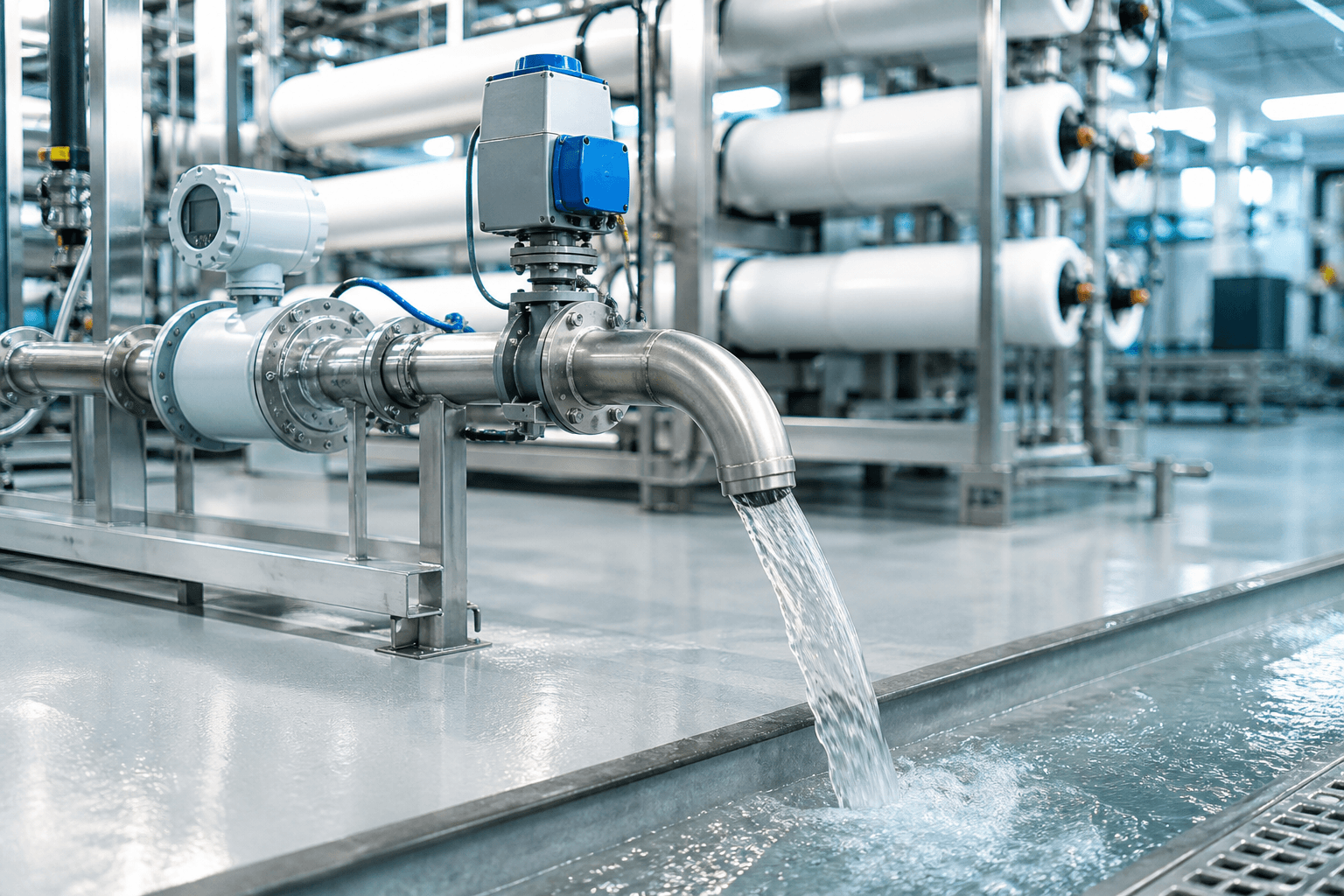

RO Sistemi Sürekli Atık Su Atıyor: Normal mi, Arıza mı?
RO sistemi sürekli su atıyorsa normal mi? Yıkama valfi, solenoid, çek valf ve şalter arızalarının teşhisi, recovery hesabıyla kayıp analizi.
RO sistemi çalışırken sürekli konsantre atması normaldir; bu akım membranın tuzu dışarı taşıdığı zorunlu akıştır ve kesilmesi membranı kışırlandırır. Anormal olan, sistem durduğu halde suyun akmaya devam etmesidir. Bunun nedeni açık kalmış yıkama valfi, kapanmayan konsantre solenoidi, arızalı çek valf, kalibrasyon dışı basınç şalteri veya sızdıran otomatik durdurma valfidir.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Çalışma anındaki normal konsantre akışının recovery üzerinden hesaplanması
Sistem durduğu halde akan suyun on ayrı nedeni ve ayırt edici belirtileri
Yıkama (flush) valfinin görevi, süresi ve arıza belirtileri
Solenoid vana, çek valf ve otomatik durdurma valfi arızalarının teşhisi
Permeat deposu dolduğunda sistemin durmamasının nedenleri
Konsantre vanasının hesapsız açılmasıyla oluşan gizli su kaybı
Membran kirlenmesinin recovery ve atık su oranına etkisi
Adım adım teşhis akışı ve beş dakikada yapılabilecek testler
Evsel cihazlar ile endüstriyel sistemler arasındaki yapısal farklar
Atık su miktarını meşru yollarla azaltma seçenekleri
Kaçak kaynaklı su faturası kaybının sayısal karşılığı
Bu konuda en sık yapılan beş hata ve devreye alma kontrol listesi
RO sistemi sürekli atık su atıyor: normal mi?
Sistem çalışırken konsantre hattından sürekli su akması normaldir ve tasarımın zorunlu parçasıdır. Ters osmoz, tuzları bir yüzeyde biriktirerek değil, bir akımla süpürerek çalışır; konsantre kesildiğinde tuzlar membran yüzeyinde birikir ve dakikalar içinde kışır oluşur.
Anormal olan durum farklıdır: sistem durduğu, permeat üretmediği veya depo dolduğu halde konsantre hattından su akmaya devam ediyorsa bir arıza vardır. Bu ayrım teşhisin başlangıç noktasıdır ve tek bir gözlemle yapılır — sistemi durdurun ve konsantre hattını izleyin.
Üçüncü bir durum daha vardır ve en sinsi olanıdır: sistem çalışıyor, konsantre akıyor ama akan miktar olması gerekenden fazla. Bu, recovery'nin tasarım değerinin altına düşmesi anlamına gelir ve genellikle fark edilmez çünkü sistem sorunsuz görünür. Yalnızca debimetre okuması ve recovery hesabı bu kaybı ortaya çıkarır.
Üç durumun ayrımı
Çalışırken konsantre akıyor, miktar tasarım değerinde — Durum: normal; Aksiyon: yok
Çalışırken konsantre akıyor, miktar tasarımdan fazla — Durum: recovery düşmüş; Aksiyon: teşhis gerekli
Durduğunda kısa süre akıp kesiliyor — Durum: normal yıkama; Aksiyon: süreyi doğrula
Permeat deposu dolu, sistem çalışmaya devam ediyor — Durum: kontrol arızası; Aksiyon: şalter kontrolü
Sistem hiç durmuyor — Durum: kontrol veya sensör arızası; Aksiyon: otomasyon kontrolü
Atık su oranının tasarımsal olarak nasıl belirlendiğini ve nasıl düşürüleceğini ters osmoz sistemi ne kadar su harcar yazımızda ayrıntılı olarak ele aldık.
Normal konsantre debisi ne kadar olmalı?
Normal konsantre debisi, recovery oranından doğrudan hesaplanır. Formül basittir: Qc = Qp × (1 − R) ÷ R. Bu değer bilinmeden "çok su atıyor" yargısı verilemez.
Adım 7, yıllık kayıp — 96 × 300 gün = 28.800 m³/yıl
Adım 8, yorum — Sistem sorunsuz görünmesine rağmen ciddi bir su kaybı vardır; konsantre vanası veya membran performansı incelenmelidir
Bu hesap, "çok su atıyor" şikayetinin sayısal karşılığını verir ve müdahalenin gerekli olup olmadığını kanıtlar. Recovery hesabının ayrıntıları ve sınırları için RO recovery oranı nedir yazımıza bakabilirsiniz.
Neden 1: Yıkama valfi açık kalmış
Yıkama (flush) valfi, sistem durdurulduğunda veya başlatıldığında membran yüzeyindeki derişik suyu düşük basınçlı temiz suyla süpüren otomatik vanadır. Görevi, duruş süresince membran yüzeyinde derişik su kalmasını ve buradan kışır oluşmasını önlemektir.
Normal bir yıkama 30-90 saniye sürer. Bu süre boyunca konsantre hattından su akması beklenen bir durumdur. Valf mekanik olarak açık kaldığında ise akış hiç kesilmez ve sistem durmuş olsa bile su gitmeye devam eder.
Yıkama valfi arıza belirtileri
Sistem durduktan sonra 2 dakikadan uzun süre akış devam ediyor
Akış hiç kesilmiyor, gece boyunca sürüyor
Yıkama sırasında pompa çalışmıyor ama basınç düşüyor
Valf gövdesinde tıkırtı sesi geliyor ama konum değişmiyor
Solenoid bobini ısınıyor ama vana hareket etmiyor
Manuel baypas vanası açık unutulmuş
Zamanlayıcı ayarı fabrika değerinde kalmış ve çok uzun
Yıkama valfi kontrol adımları
Adım 1 — Sistemi durdur ve kronometre başlat
Adım 2 — Akışın kaç saniyede kesildiğini ölç; 90 saniyeyi aşıyorsa sorun var
Adım 3 — Valfin elektrik beslemesini kontrol et; enerji varken kapalı mı, açık mı tipte olduğunu belirle
Adım 4 — Bobini sök ve mıknatıslanma testini yap
Adım 5 — Vana gövdesini aç, diyaframı ve pilot deliğini kontrol et; tıkanma en yaygın nedendir
Adım 6 — Diyaframda yırtık veya kireç birikimi varsa değiştir
Adım 7 — PLC veya zamanlayıcıdaki yıkama süresi parametresini kontrol et
Adım 8 — Manuel baypas vanasının kapalı olduğunu doğrula
Adım 9 — Yeniden test et ve kesilme süresini kaydet
Neden 2: Konsantre solenoid vanası kapanmıyor
Konsantre hattındaki solenoid vana, sistem durduğunda hattı kapatarak akışı keser. Bu vananın kapanmaması, sürekli akışın en yaygın ikinci nedenidir ve genellikle mekanik bir sorundan kaynaklanır.
Solenoid vanaların büyük kısmı pilot işletmeli diyafram tiptedir; kapanmaları için hat basıncına ihtiyaç duyarlar. Basınç yetersizse veya pilot deliği tıkanmışsa vana enerji kesilse bile açık kalır. Bu nedenle "elektrik gidiyor ama kapanmıyor" durumu neredeyse her zaman elektriksel değil hidrolik bir sorundur.
Solenoid vana arıza nedenleri
Pilot deliği tıkanması — Partikül veya kireç; en yaygın neden
Diyafram yırtılması — Yaşlanma veya basınç darbesi
Yay kırılması — Doğrudan işletmeli tiplerde
Bobin yanması — Enerji var ama manyetik alan yok
Yetersiz hat basıncı — Pilot işletmeli vana minimum basınç ister
Vana ters montajı — Akış yönü okuna dikkat edilmemiş
Gövde içinde yabancı cisim — Montaj artığı veya media kaçağı
Milin sıkışması — Kireç birikimi
Yanlış vana tipi — Normalde açık tip seçilmiş olabilir
Uyarı: Konsantre hattına normalde kapalı tip vana seçilmelidir. Elektrik kesintisinde vana kapanmalı ve su akışı durmalıdır. Normalde açık tip seçildiğinde her elektrik kesintisi kontrolsüz su kaybına dönüşür.
Neden 3: Çek valf arızası ve geri akış
Çek valf, akışın tek yönde ilerlemesini sağlar ve permeat hattında geri akışı önler. Arızalandığında, permeat deposundaki su geri dönerek konsantre hattına karışabilir; bu, deponun sessizce boşalmasına ve sistemin sürekli çalışmasına yol açar.
Belirti karakteristiktir: depo bir türlü dolmaz, sistem hiç durmaz ve konsantre akışı süreklidir. Tüketim olmadığı halde deponun seviyesi düşüyorsa çek valf ilk şüphelidir.
Çek valf kontrolü
Adım 1 — Sistemi durdur ve tüm kullanım noktalarını kapat
Adım 2 — Depo seviyesini işaretle ve 2 saat bekle
Adım 3 — Seviye düşüyorsa geri akış veya sızıntı vardır
Adım 4 — Depo çıkış vanasını kapatıp testi tekrarla; seviye sabitse sorun çıkış tarafındadır
Adım 5 — Hâlâ düşüyorsa permeat hattı çek valfini sök ve klapesini kontrol et
Adım 6 — Klape yüzeyinde partikül, kireç veya deformasyon ara
Adım 7 — Yay gerginliğini kontrol et; zayıflamışsa değiştir
Adım 8 — Değişim sonrası testi tekrarla
Neden 4: Basınç şalteri ve otomatik durdurma arızası
Sistemin ne zaman duracağını belirleyen bileşen, permeat deposundaki basınç şalteri veya seviye şalteridir. Bu eleman kalibrasyon dışına çıktığında, depo dolduğu halde durdurma sinyali gelmez ve sistem çalışmaya devam eder.
Basınçlı membranlı depolarda şalter, depo basıncı belirli bir değere ulaştığında devreyi keser. Depo hava basıncı kaçmışsa ya da membran patlamışsa, depo su ile dolsa bile basınç yükselmez ve şalter tetiklenmez. Bu durumda sistem sonsuza kadar çalışır ve fazla su konsantre olarak gider.
Kontrol elemanı arızalarının ayrımı
Basınç şalteri kalibrasyon dışı — Belirti: depo dolu, sistem durmuyor; Kontrol: şalter tetikleme basıncı ölçümü
Depo hava basıncı kaçmış — Belirti: depo çabuk doluyor gibi görünüyor ama az su veriyor; Kontrol: boş depoda hava basıncı ölçümü
Depo membranı patlamış — Belirti: hava supabından su geliyor; Kontrol: supap testi
Seviye şalteri arızası — Belirti: yanlış seviye sinyali; Kontrol: manuel tetikleme testi
Şamandıra sıkışması — Belirti: sabit sinyal; Kontrol: görsel inceleme
Seviye transmitteri kayması — Belirti: yanlış yüzde okuması; Kontrol: kalibrasyon
Konsantre kontrol vanası, recovery oranını belirleyen tek ayardır. Vana gereğinden fazla açıldığında konsantre debisi artar, permeat debisi düşer ve recovery tasarım değerinin altına iner. Sistem sorunsuz çalışıyor görünür ama her saat fazladan su atar.
Bu durum genellikle iki nedenden doğar. Birincisi, bir bakım sırasında vananın konumu değiştirilmiş ve geri getirilmemiştir. İkincisi, permeat iletkenliği yükselince "daha çok yıkasın" düşüncesiyle vana bilinçli olarak açılmıştır; bu müdahale iletkenliği bir miktar düşürür ama karşılığında büyük su kaybı yaratır.
Konsantre vanası ayar kontrolü
Adım 1 — Devreye alma raporundan hedef recovery ve konsantre debisini bul
Adım 2 — Mevcut permeat ve konsantre debilerini oku
Adım 3 — Gerçek recovery'yi hesapla ve hedefle karşılaştır
Adım 4 — Fark 5 puandan büyükse vana ayarı gözden geçirilmeli
Adım 5 — Vanayı kademeli olarak kıs; her adımda debileri oku
Adım 6 — Kap çıkışı konsantre debisinin 8 inç için 3,6 m³/h alt sınırının üzerinde kaldığını doğrula
Adım 7 — Hedef recovery'ye ulaştığında vana konumunu işaretle ve kaydet
Adım 8 — Permeat iletkenliği ve fark basıncını 24 saat izle
Membran kirlendiğinde permeat debisi düşer; konsantre vanası aynı konumda kaldığı için konsantre debisi büyük ölçüde sabit kalır. Sonuç, gerçek recovery'nin sessizce azalması ve atık su oranının artmasıdır.
Sayısal örnek: Yüzde 75 recovery ile 25 m³/h permeat ve 8,33 m³/h konsantre üreten bir sistemde membran kirlenmesi permeat debisini 20 m³/h'e düşürsün. Konsantre 8,33 m³/h olarak kalırsa gerçek recovery 20 ÷ 28,33 = 0,706, yani yüzde 70,6 olur. Atık oranı 0,33:1'den 0,42:1'e çıkar; her metreküp ürün için yüzde 26 daha fazla su atılır.
Bu nedenle "sistem daha çok su atmaya başladı" şikayeti, çoğu vakada bir vana arızası değil, membran performans kaybının dolaylı belirtisidir. Doğru teşhis, normalize permeat debisinin hesaplanmasıyla yapılır.
Atık su artışında kontrol sırası
Permeat debisi düştü mü — Evet ise membran veya basınç sorunu
Konsantre debisi arttı mı — Evet ise vana veya kontrol sorunu
İkisi de değişti mi — Besleme debisi veya pompa sorunu
Normalize debi hesaplandı mı — Sıcaklık etkisini ayıklamak için zorunlu
Fark basıncı yükseldi mi — Kirlenme göstergesi
Tuz geçişi arttı mı — Kışır göstergesi
Kartuş filtre ΔP yüksek mi — Ön arıtma kaynaklı basınç kaybı
Besleme basıncı düştü mü — Pompa veya hat sorunu
Membran performans kaybının on ayrı nedenini ve normalizasyon hesabını RO sistemi neden az su üretir yazımızda ele aldık.
Otomatik yıkama nedir ve ne kadar sürmeli?
Otomatik yıkama, membran yüzeyindeki derişik suyu düşük basınçlı besleme suyuyla süpüren, başlangıçta ve duruşta devreye giren kısa süreli bir işlemdir. Amacı, duruş sırasında membran yüzeyinde tuz derişiminin yüksek kalmasını ve buradan kışır oluşmasını önlemektir.
Yıkama tasarımı üç parametreyle tanımlanır: süre, debi ve tetikleme koşulu. Tipik değerler süre için 30-90 saniye, debi için tasarım besleme debisinin yüzde 100-150'si ve tetikleme için hem başlatma hem durdurma anıdır. Uzun duruşlarda periyodik yıkama da tanımlanır; genellikle 24 saatte bir 60 saniye.
Yıkama parametreleri ve tipik değerleri
Duruş yıkaması süresi — 30-90 saniye; membran hacmini en az iki kez değiştirmeli
Başlatma yıkaması süresi — 30-60 saniye; permeat drenaja verilir
Periyodik yıkama sıklığı — Duruşta 24 saatte bir
Yıkama debisi — Tasarım besleme debisinin %100-150'si
Yıkama basıncı — 2-4 bar; permeat üretmeyecek kadar düşük
Yıkama suyu — Tercihen permeat; yoksa besleme suyu
Yıkama sonrası bekleme — Sistem tamamen basınçsız kalmalı
Yıkama valfi tipi — Normalde kapalı solenoid veya motorlu vana
Yıkama süresinin gereğinden uzun ayarlanması, sık duran sistemlerde kayda değer su kaybı yaratır. Günde 20 kez duran bir sistemde 90 saniye yerine 300 saniye yıkama yapılıyorsa, fark 70 dakikadır; 38 m³/h besleme debisiyle bu günde yaklaşık 44 m³ fazla su demektir.
Adım adım teşhis akışı nasıl işletilir?
Sürekli akış şikayetinin teşhisi, beş dakikada tamamlanabilecek bir gözlem dizisiyle başlar ve gerekirse bileşen testleriyle derinleşir.
Beş dakikalık ilk teşhis
Adım 1 — Sistemi durdur; pompanın durduğunu duyarak veya akımdan doğrula
Adım 2 — Kronometre başlat ve konsantre hattını izle
Adım 3 — Akış 90 saniye içinde kesiliyorsa normal yıkamadır; işlem biter
Adım 4 — Akış devam ediyorsa yıkama valfini ve konsantre solenoidini kontrol et
Adım 5 — Vanaların elektrik beslemesini ölç; enerji varken kapalı mı olmaları gerektiğini belirle
Adım 6 — Enerji doğruysa vanayı sök ve pilot deliği ile diyaframı incele
Adım 7 — Sistem hiç durmuyorsa basınç veya seviye şalterini kontrol et
Adım 8 — Depo dolu ama sinyal gelmiyorsa şalteri manuel tetikle
Adım 9 — Depo seviyesi tüketimsiz düşüyorsa çek valfi ve sızıntıları ara
Adım 10 — Akış çalışırken fazla ise recovery hesapla ve konsantre vanası ayarını kontrol et
Adım 11 — Bulguları ve yapılan işlemi bakım defterine yaz
Gözle görülemeyen kaçak noktaları
Konsantre hattı baypas vanası — Devreye almada açılıp unutulmuş olabilir
Numune alma musluğu — Tam kapanmamış
Kimyasal temizlik hattı vanası — CIP sonrası açık kalmış
Emniyet vanası — Ayar basıncı düşük, sürekli sızdırıyor
Basınç kabı boşaltma tapası — Gevşek
Pompa salmastrası — Sürekli damlama
Drenaj hattı çek valfi — Ters akış
Yumuşatıcı rejenerasyon vanası — Sıkışmış, sürekli drenaja veriyor
Son madde özellikle önemlidir: yumuşatıcının rejenerasyon vanası sıkıştığında sürekli drenaja su verir ve bu su çoğunlukla RO'nun konsantre hattıyla aynı kanala aktığı için sanki RO atıyormuş gibi algılanır. Şikayet teşhisinde ön arıtma ekipmanlarının drenaj hatları da ayrıca kontrol edilmelidir.
Evsel ve endüstriyel sistemlerde fark nedir?
Evsel ters osmoz cihazları ile endüstriyel sistemler, atık su davranışı bakımından yapısal olarak farklıdır. Evsel cihazlar tipik olarak yüzde 20-25 recovery ile çalışır; yani her 1 litre içme suyu için 3-4 litre su atarlar. Endüstriyel sistemler ise yüzde 75-85 recovery ile çalışır.
Farkın nedeni basınçtır. Evsel cihazlar şebeke basıncıyla, yani 2-4 bar ile çalışır; bu basınç düşük recovery'de bile zar zor yeterlidir. Endüstriyel sistemlerde yüksek basınç pompası 12-20 bar üretir ve yüksek recovery mümkün olur. Evsel cihaza pompa eklendiğinde recovery yüzde 50'ye kadar çıkabilir.
Evsel cihazlarda sürekli akış nedenleri
Otomatik durdurma valfi (ASO) sızdırıyor — En yaygın neden
Depo hava basıncı kaçmış — Boş depoda 0,4-0,6 bar olmalı
Depo membranı patlamış — Hava supabından su gelir
Akış kısıtlayıcı (flow restrictor) tıkanmış veya yanlış boyda
Çek valf arızası — Permeat geri kaçıyor
Membran kirlenmiş — Üretim düşmüş, ASO tetiklenmiyor
Şebeke basıncı düşük — 2 bar altında ASO çalışmaz
Musluk sızdırıyor — Sistem durmuyor
Evsel cihazlarda otomatik durdurma valfi, permeat basıncı besleme basıncının yaklaşık üçte ikisine ulaştığında hattı kapatır. Şebeke basıncı düşük olduğunda bu oran hiç sağlanamaz ve cihaz sürekli çalışır. Bu durumda basınçlandırma pompası eklemek hem su kaybını hem üretim sorununu birlikte çözer.
Atık su miktarı meşru yollarla nasıl azaltılır?
Atık su miktarını azaltmanın yolu konsantre vanasını kısmak değil, tasarımı ve su kimyasını iyileştirmektir. Hesap yapılmadan yükseltilen recovery, birkaç ay içinde kışırla sonuçlanır ve kaybedilen membran maliyeti kazanılan sudan büyük olur.
Meşru azaltma yöntemleri
Ön yumuşatma — Kalsiyum ve magnezyum giderilerek recovery %85'e çıkarılabilir
Antiskalant programı — Doğru ürün ve doz ile LSI sınırı +1,8'e taşınır
Asit dozajı — Alkaliniteyi düşürerek kalsiyum karbonat riskini azaltır
Array yeniden düzenleme — 4:2 yerine 4:2:1 ile hidrolik sınırlar korunarak recovery artar
Konsantre resirkülasyonu — Tek kademeli sistemlerde recovery %85'e kadar çıkar
İkinci kademe RO (konsantre üzerinden) — Toplam recovery %90'ın üzerine çıkabilir
Yıkama süresinin optimizasyonu — Gereksiz uzun yıkamaların kısaltılması
Duruş sayısının azaltılması — Depo hacmini büyütmek yerine üretimi sürekli hale getirmek
Sıcaklık iyileştirmesi — Isı geri kazanımıyla debi artırma, dolaylı verim
Konsantrenin proseste değerlendirilmesi çoğu tesiste en hızlı geri dönüşü sağlar. Yüzde 75 recovery ile çalışan 25 m³/h'lik bir sistemin konsantresi 8,33 m³/h ve TDS'i yaklaşık 3.200 ppm'dir; bu su soğutma kulesi tamamlaması veya zemin yıkaması için çoğu tesiste doğrudan kullanılabilir.
Konsantre deşarjında dikkat edilecekler
Deşarj izni — Kanalizasyon veya alıcı ortama deşarj mevzuata tabidir
Deşarj TDS'i — Alıcı ortam sınırlarına uygun olmalı
Antiskalant içeriği — Fosfonat içeren ürünler fosfor limitini zorlayabilir
Sıcaklık — Deşarj sıcaklık sınırı
Debi ölçümü — Deşarj noktasında ölçüm ve kayıt
Karışım oranı — Diğer atık akımlarla seyreltme
Geri kazanım önceliği — Deşarjdan önce proseste kullanım değerlendirilmeli
Atık su arıtma ve geri kazanım çözümlerimizi atık su arıtma sayfasında, gri su uygulamalarını gri su sistemleri sayfasında inceleyebilirsiniz.
Kaçak kaynaklı su kaybı ne kadar tutar?
Sürekli akış kaynaklı kaybın büyüklüğü çoğu işletmede tahmin edilenin çok üzerindedir çünkü kayıp kesintisiz sürer. Küçük bir debi bile yıllık toplamda büyük bir hacme ulaşır.
Adım adım kayıp hesabı
Kapanmayan bir konsantre solenoidi nedeniyle sistem durduğunda 1,5 m³/h su akmaya devam ediyor. Sistem günde 8 saat duruyor.
Adım 1, günlük kayıp — 1,5 × 8 = 12 m³/gün
Adım 2, aylık kayıp — 12 × 30 = 360 m³/ay
Adım 3, yıllık kayıp — 12 × 365 = 4.380 m³/yıl
Adım 4, karşılaştırma — Bu hacim, 25 m³/h'lik bir sistemin yaklaşık 7 günlük toplam beslemesine eşittir
Adım 5, atık su bedeli — Çoğu tarifede içme suyu bedeline ek olarak kanalizasyon bedeli de tahakkuk eder
Adım 6, yorum — Tek bir solenoid vananın değişim maliyeti, bu kaybın birkaç günlük karşılığıdır
Daha küçük kaçakların yıllık karşılığı
0,1 m³/h sürekli kaçak — Yıllık: 876 m³
0,25 m³/h sürekli kaçak — Yıllık: 2.190 m³
0,5 m³/h sürekli kaçak — Yıllık: 4.380 m³
1,0 m³/h sürekli kaçak — Yıllık: 8.760 m³
1,5 m³/h sürekli kaçak — Yıllık: 13.140 m³
3,0 m³/h sürekli kaçak — Yıllık: 26.280 m³
Tablodaki en küçük satır bile dikkate değerdir: saatte 100 litre gibi gözle zor fark edilen bir sızıntı, yılda 876 metreküp su demektir. Bu nedenle konsantre hattına debimetre konması ve toplam hacmin kaydedilmesi, yalnızca proses kontrolü için değil kayıp tespiti için de gereklidir.
Konsantre hattının hidrolik sınırları nelerdir?
Konsantre akışının miktarı yalnızca su tasarrufu meselesi değil, membranın çalışabilmesi için gereken hidrolik koşulun kendisidir. Üreticiler her eleman boyutu için kap girişinde ve çıkışında zorunlu debi aralıkları tanımlar; bu aralıkların dışına çıkıldığında membran yüzeyindeki türbülans kaybolur ve tuzlar süpürülemez.
Eleman boyutuna göre hidrolik sınırlar
8 inç eleman, kap giriş debisi — 9-17 m³/h; altında polarizasyon, üstünde tutkal hattı zorlanması
8 inç eleman, kap çıkış konsantre debisi — Minimum 3,6 m³/h; en kritik sınır
8 inç eleman, permeat debisi — Eleman başına maksimum yaklaşık 1,1 m³/h
4 inç eleman, kap giriş debisi — 2,3-4,3 m³/h
4 inç eleman, kap çıkış konsantre debisi — Minimum 0,9 m³/h
Kap başına maksimum basınç kaybı — 3,5 bar
Eleman başına maksimum basınç kaybı — Yaklaşık 0,7 bar
Bu sınırlar, "konsantreyi neden tamamen kesemiyoruz" sorusunun mühendislik cevabıdır. Membran yüzeyine yakın tabakada tuz derişimi ana akımdan yüksektir; akış hızı düştükçe bu fark büyür ve doygunluk sınırları hesaplananın çok üzerinde aşılır.
Hidrolik sınırı korurken recovery artırma
Aynı recovery değeri, farklı array yapılarıyla farklı hidrolik sonuçlar verir. Örnek: 38 m³/h besleme ve yüzde 75 recovery ile altı kap tek kademede dizilirse kap başına konsantre çıkışı 9,5 ÷ 6 = 1,58 m³/h olur ve 3,6 m³/h sınırının çok altında kalır. Aynı altı kap 4:2 düzeninde dizildiğinde ikinci kademe çıkışı kap başına 9,5 ÷ 2 = 4,75 m³/h'e yükselir ve sınır sağlanır. Recovery değişmemiş, yalnızca hidrolik düzeltilmiştir.
Bu nedenle atık suyu azaltma çalışmasının ilk adımı vana değil array incelemesidir. Doğru kademelendirme, çoğu sistemde hiçbir kimyasal değişiklik yapmadan 5-8 puanlık recovery kazancı sağlar.
Sürekli akış membran ömrünü etkiler mi?
Doğrudan etkilemez ancak dolaylı olarak riskleri artırır. Duruşta akmaya devam eden konsantre, sistemi basınçsız halde sürekli su geçirir durumda tutar; bu durumda membran yüzeyinde besleme suyu sürekli yenilenir ve kışır riski aslında azalır. Asıl sorun su ve enerji kaybıdır.
Ancak iki durumda ömür etkisi gerçektir. Birincisi, sızıntı yıkama valfinden değil de kısmen kapanan bir vanadan geliyorsa sistem düşük basınçta ve düşük debide çalışmaya devam eder; bu koşulda membran yüzeyi yeterince süpürülmez ve biyofilm gelişimi hızlanır. İkincisi, permeat hattı boşalırsa membran yaprağı ters yönde zorlanır ve tutkal hattı açılabilir.
Duruşta korunması gereken koşullar
Sistem tamamen basınçsız kalmalı — Kısmi basınç altında bekleme istenmez
Membran yüzeyinde derişik su kalmamalı — Duruş yıkaması bunun içindir
3 günden uzun duruşta koruyucu çözelti — Sodyum bisülfit esaslı
Koruyucu çözelti aylık yenilenmeli — Bozunma ve mikrobiyolojik gelişim
Sıcaklık kontrolü — Donma riski olan ortamlarda sistem boşaltılmalı
Periyodik yıkama — Duruşta 24 saatte bir 60 saniye
Uzun duruşlarda en sık yapılan hata, sistemin içi su dolu halde haftalarca bırakılmasıdır. Dezenfektan kalıntısı bulunmayan durgun su, membran yüzeyinde hızla biyofilm oluşturur ve yeniden devreye almada normalize debi belirgin düşük çıkar.
Konsantre debimetresi neden zorunludur?
Konsantre hattında debimetre bulunmayan bir sistemde gerçek recovery bilinemez, yalnızca tahmin edilir. Bu, hem su kaybının hem de kışır riskinin gözden kaçmasına yol açar. Konsantre debimetresi opsiyonel bir aksesuar değil, temel bir proses ölçüm cihazıdır.
Debimetre olmadan yapılan izleme yalnızca permeat üzerinden yürür ve şu iki farklı arızayı ayırt edemez: permeat debisi düştüğünde bunun nedeni membran kirlenmesi de olabilir, konsantre vanasının açılması da. İki durumda da permeat okuması aynı düşer ama müdahale tamamen farklıdır.
Türbin debimetre — Orta doğruluk; partikül ve kışır hassasiyeti var
Ultrasonik (klemensli) — Montaj kolay, hatta müdahale gerektirmez
Toplam hacim sayacı — Kayıp analizi için zorunlu tamamlayıcı
İletkenlik transmitteri — Konsantrasyon faktörü çapraz kontrolü için
Toplam hacim sayacı özellikle önemlidir. Anlık debi okuması bir sızıntıyı yakalayamaz ama toplam hacim ile üretilen permeat hacminin karşılaştırılması, aradaki tutarsızlığı doğrudan gösterir. Aylık olarak yapılan bu karşılaştırma, gözle görülemeyen kaçakların en güvenilir tespit yöntemidir.
Aylık su dengesi hesabı
Adım 1 — Besleme sayacından aylık toplam besleme hacmini oku
Adım 2 — Permeat sayacından aylık toplam üretimi oku
Adım 3 — Konsantre sayacından aylık toplam deşarjı oku
Adım 4 — Denge kontrolü: besleme, permeat ile konsantre toplamına eşit olmalı
Adım 5 — Fark yüzde 3'ü aşıyorsa ya bir sayaç hatalı ya da kaçak vardır
Adım 6 — Hesaplanan aylık recovery'yi tasarım değeriyle karşılaştır
Adım 7 — Sapma varsa nedenini araştır ve kayda geçir
Sık yapılan 5 hata
Hata 1: Konsantre akışını tümüyle kesmeye çalışmak
Su tasarrufu amacıyla konsantre vanasını tamamen kapatmak veya hattı kör tapayla kapatmak, membranı dakikalar içinde kışırlandırır. Konsantre akışı bir israf değil, tuzları süpüren zorunlu akımdır. Doğrusu, azaltmayı vana kısarak değil ön arıtma, antiskalant ve array tasarımıyla yapmak; kap çıkışı konsantre debisini 8 inç elemanlarda 3,6 m³/h alt sınırının üzerinde tutmaktır.
Hata 2: Konsantre hattına normalde açık tip vana koymak
Elektrik kesildiğinde açık kalan bir vana, kesinti süresince kontrolsüz su kaybına dönüşür ve gece boyu süren bir kesintide yüzlerce metreküp su gidebilir. Doğrusu, konsantre hattında normalde kapalı tip solenoid vana kullanmak, enerji kesildiğinde akışın durduğunu devreye almada bizzat test etmektir.
Hata 3: Yıkama süresini fabrika değerinde bırakmak
Fabrika varsayılan yıkama süreleri genellikle güvenli tarafta, yani uzun ayarlanır. Sık duran sistemlerde bu fark günde onlarca metreküpe ulaşır. Doğrusu, yıkama süresini membran hacmini iki kez değiştirecek şekilde hesaplamak, 30-90 saniye bandında ayarlamak ve devreye alma raporuna yazmaktır.
Hata 4: Recovery düşüşünü vana arızası sanmak
Membran kirlendiğinde permeat düşer, konsantre sabit kalır ve atık oranı sessizce artar. Bu durumda vana ve solenoid değişimleri sonuç vermez. Doğrusu, atık su artışı şikayetinde önce permeat ve konsantre debilerini ayrı ayrı okumak, gerçek recovery'yi hesaplamak ve normalize permeat debisiyle membran performansını doğrulamaktır.
Hata 5: Ön arıtma drenajlarını teşhis dışında bırakmak
Yumuşatıcının sıkışmış rejenerasyon vanası veya media filtresinin kapanmayan geri yıkama vanası, RO'nunkiyle aynı kanala aktığı için sürekli akış RO'ya atfedilir. Doğrusu, teşhiste her ekipmanın drenaj hattını ayrı ayrı izlemek, mümkünse geçici olarak ayırarak hangi hattın aktığını kesin belirlemektir.
Devreye alma ve bakım kontrol listesi
Sürekli akış teşhis kontrol listesi
Sistem durduğunda akış kaç saniyede kesiliyor, ölçüldü mü?
Yıkama süresi parametresi PLC'den doğrulandı mı?
Konsantre solenoid vanasının tipi normalde kapalı mı?
Vana enerjisiz durumda kapanıyor mu, test edildi mi?
Solenoid pilot deliği ve diyaframı kontrol edildi mi?
Yıkama valfi diyaframı incelendi mi?
Permeat hattı çek valfi test edildi mi?
Depo seviyesi tüketimsiz düşüyor mu, 2 saatlik test yapıldı mı?
Basınç veya seviye şalteri tetikleme değeri ölçüldü mü?
Basınçlı depoda hava basıncı boş konumda ölçüldü mü?
Permeat ve konsantre debileri okunup gerçek recovery hesaplandı mı?
Gerçek recovery devreye alma hedefiyle karşılaştırıldı mı?
Konsantre vanası konum işareti yerinde mi?
CIP ve numune alma vanaları kapalı mı?
Emniyet vanası sızdırıyor mu kontrol edildi mi?
Yumuşatıcı ve media filtrelerinin drenaj hatları ayrı ayrı izlendi mi?
Normalize permeat debisi hesaplandı mı?
Periyodik bakım kontrol listesi
Günlük — Permeat ve konsantre debileri okunup recovery hesaplandı mı?
Günlük — Sistem durduğunda akışın kesildiği gözlendi mi?
Haftalık — Konsantre toplam hacmi debimetre sayacından kaydedildi mi?
Aylık — Yıkama valfi ve konsantre solenoidi fonksiyon testi yapıldı mı?
Aylık — Çek valf geri akış testi yapıldı mı?
Aylık — Depo hava basıncı kontrol edildi mi?
Üç aylık — Basınç ve seviye şalterleri kalibre edildi mi?
Üç aylık — Debimetreler kalibre edildi mi?
Altı aylık — Solenoid vana diyaframları değiştirildi veya incelendi mi?
Altı aylık — Emniyet vanası ayar basıncı test edildi mi?
Yıllık — Tüm vanaların iç aksamı bakımdan geçirildi mi?
Yıllık — Yıllık su tüketimi ile üretim karşılaştırılıp kayıp analizi yapıldı mı?
Sık Sorulan Sorular
RO sistemi sürekli su atması normal mi?
Sistem çalışırken konsantre hattından sürekli su akması normaldir; bu akım membran yüzeyindeki tuzları süpüren zorunlu akıştır ve kesilmesi dakikalar içinde kışır oluşturur. Anormal olan, sistem durduğu halde akışın devam etmesidir. Duruştan sonra akış 90 saniye içinde kesilmelidir.
Sistem durduktan sonra su ne kadar süre akmalı?
Duruş yıkaması tipik olarak 30-90 saniye sürer ve bu süre boyunca konsantre hattından su akması beklenir. Süre, membran hacmini en az iki kez değiştirecek şekilde hesaplanır. 2 dakikayı aşan akış, yıkama valfinin veya konsantre solenoidinin kapanmadığını gösterir.
Konsantre vanasını kısarsam su tasarrufu olur mu?
Kısa vadede konsantre debisi düşer ama bu bir tasarruf değil, kışır riskinin doğrudan artırılmasıdır. Kap çıkışı konsantre debisi 8 inç elemanlarda 3,6 m³/h alt sınırının altına indiğinde membran yüzeyindeki tuzlar süpürülemez. Recovery ancak doygunluk hesapları doğrulandıktan sonra yükseltilmelidir.
Sistem hiç durmuyorsa nedeni ne olabilir?
En olası nedenler basınç veya seviye şalterinin kalibrasyon dışı olması, basınçlı deponun hava basıncını kaybetmesi, depo membranının patlaması veya permeat hattı çek valfinin geri kaçırmasıdır. Depo seviyesini işaretleyip tüketimsiz iki saat beklemek, geri akış olup olmadığını doğrudan gösterir.
Konsantre debisi ne kadar olmalı?
Konsantre debisi Qc = Qp × (1 − R) ÷ R formülüyle hesaplanır. Yüzde 75 recovery ve 25 m³/h permeat için 8,33 m³/h, yüzde 85 recovery için 4,41 m³/h olmalıdır. Ölçülen değer bu hesabın belirgin üzerindeyse recovery düşmüştür ve nedeni araştırılmalıdır.
Evsel RO cihazı neden bu kadar çok su atıyor?
Evsel cihazlar şebeke basıncıyla, yani 2-4 bar ile çalışır ve bu basınçta ancak yüzde 20-25 recovery mümkündür; yani her 1 litre ürün için 3-4 litre atık oluşur. Basınçlandırma pompası eklendiğinde recovery yüzde 50'ye kadar çıkar ve atık oranı 1:1 seviyesine iner.
Yumuşatıcı da atık su atar mı?
Atar. Yumuşatıcı rejenerasyon sırasında tuzlu suyu ve yıkama suyunu drenaja verir. Rejenerasyon vanası sıkıştığında bu akış sürekli hale gelir ve genellikle RO konsantresiyle aynı kanala aktığı için RO'ya atfedilir. Teşhiste her ekipmanın drenaj hattı ayrı ayrı izlenmelidir.
Atık su miktarını nasıl azaltabilirim?
Meşru yollar ön yumuşatma, doğru antiskalant programı, asit dozajı, array yeniden düzenlemesi, konsantre resirkülasyonu ve konsantrenin proseste kullanılmasıdır. Bunlarla recovery yüzde 85'e, ikinci kademe uygulamalarında yüzde 90'ın üzerine çıkabilir. Vana kısmak bir çözüm değil, kışır riskinin artırılmasıdır.
Küçük bir sızıntı gerçekten önemli mi?
Kesintisiz sürdüğü için evet. Saatte yalnızca 100 litre akan bir sızıntı yılda 876 metreküp su demektir; 1,5 m³/h ise yılda 13.140 metreküptür. Vana değişim maliyeti bu kaybın birkaç günlük karşılığı kadardır. Konsantre hattındaki debimetrenin toplam hacim sayacı düzenli kaydedilmelidir.
Konsantre suyu başka bir yerde kullanabilir miyim?
Kullanılabilir. Yüzde 75 recovery ile çalışan bir sistemin konsantresi yaklaşık 3.200 ppm TDS'lidir ve soğutma kulesi tamamlaması, zemin yıkama, bahçe sulama veya tuvalet rezervuarı gibi kullanımlar için çoğu tesiste uygundur. Deşarj yerine geri kazanım, hem su hem kanalizasyon bedeli açısından en hızlı geri dönüşü sağlar.
Sisteminizin gerçekten fazla su atıp atmadığını, permeat ve konsantre debi kayıtlarınızla ve devreye alma referans değerlerinizle sayısal olarak belirlemek mümkündür. Debi okumalarınızı ve sistem duruş davranışını paylaşırsanız proses mühendisliği ekibimiz gerçek recovery hesabı ve kayıp analizi yaparak teşhis raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı ters osmoz ve nano filtrasyon sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
