Membran housing nedir, nasıl seçilir? FRP yapısı, basınç sınıfları, port tipleri, eleman sayısı ve ASME Section X sertifikasyonu.

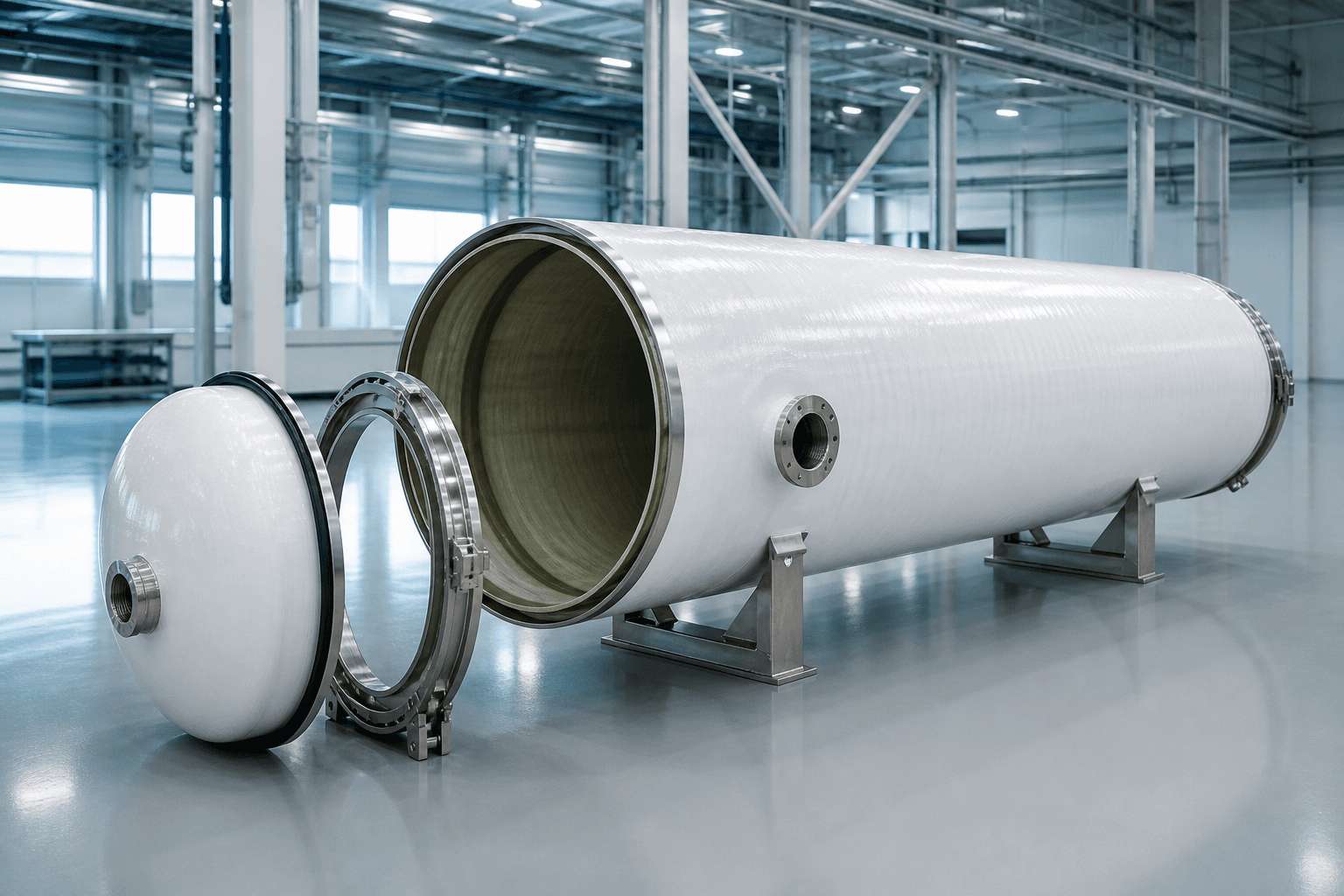

Membran housing (basınç kabı), spiral sarımlı RO elemanlarını içinde barındıran ve çalışma basıncına dayanan silindirik kaptır. Endüstriyel sistemlerde cam elyaf takviyeli plastikten ASME Section X kapsamında üretilir; 300, 450, 600 ve 1.000 psi basınç sınıflarında, 4 ve 8 inç çaplarda, genellikle 1-8 elemanlık boylarda sunulur.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Basınç kabının işlevi ve yapısal bileşenleri
FRP üretim yöntemi ve neden metal yerine tercih edildiği
Basınç sınıfları ve seçim kriterleri
Port tipleri: yan giriş ve uç giriş
Eleman sayısına göre kap boyları
Uç kapak, kilit halkası ve sızdırmazlık sistemi
Malzeme ve sıcaklık derecelendirmesi
ASME Section X kapsamı ve sertifikasyon
Montaj, destekleme ve yerleşim kuralları
Eleman yükleme ve çıkarma prosedürü
Bakım, kontrol ve ömür beklentisi
Bu konuda en sık yapılan beş hata ve seçim kontrol listesi
Membran housing nedir?
Membran housing, ters osmoz elemanlarını barındıran ve sistemin çalışma basıncına dayanan silindirik basınçlı kaptır. Türkçede basınç kabı, tüp veya membran tüpü olarak da adlandırılır.
İşlevi yalnızca elemanı taşımak değildir. Kap, besleme suyunu elemana yönlendirir, konsantreyi toplar, permeatı ürün borusundan dışarı aktarır ve tüm bunları yüksek basınç altında sızdırmazlık sağlayarak yapar.
Endüstriyel sistemlerde kaplar cam elyaf takviyeli plastikten (FRP) üretilir. Bu malzeme, yüksek basınca dayanırken korozyona uğramaz ve metal kaplara göre belirgin hafiftir.
Basınç kabının bileşenleri
Gövde (shell) — Cam elyaf sarımlı silindirik ana yapı
İç yüzey (liner) — Pürüzsüz iç kaplama; eleman kayması ve sızdırmazlık için
Uç kapaklar (head) — Kabın iki ucunu kapatan bileşenler
Kilit halkası (retaining ring) — Uç kapağı yerinde tutan segman
Uç kapak o-ringleri — Gövde ile kapak arasında sızdırmazlık
Ürün borusu adaptörü — Permeatı kaptan dışarı aktarır
Besleme ve konsantre portları — Yan veya uç konumlu
Destek ayakları ve kelepçeler — Kabı skid üzerinde taşır
Membranın iç yapısını ve eleman geometrisini RO membran nedir yazımızda ele aldık.
FRP neden tercih edilir?
Basınç kapları, teorik olarak paslanmaz çelikten de üretilebilir. Ancak endüstriyel RO uygulamalarında FRP baskın malzemedir ve bunun somut nedenleri vardır.
Deniz suyu uygunluğu — FRP: uygun; Paslanmaz: özel alaşım gerekir
Deniz suyu uygulamalarında bu fark belirleyicidir: 316L paslanmaz, yüksek klorür derişiminde çukurcuk korozyonuna uğrar. FRP ise klorürden etkilenmez.
FRP üretim yöntemi
Kaplar, filament sarım yöntemiyle üretilir. Reçineye batırılmış cam elyaf demetleri, dönen bir mandrel üzerine belirli açılarla sarılır ve kürlenir.
Sarım açısı ve katman sayısı, basınç sınıfını belirler. Yüksek basınç sınıfları daha çok katman ve farklı sarım geometrisi gerektirir.
İç yüzeyde pürüzsüz bir liner bulunur. Bu tabaka hem elemanın kolay kaymasını sağlar hem brine contasının sızdırmazlık yapabileceği düzgün bir yüzey sunar.
Basınç sınıfları nelerdir?
Basınç kapları, dayanabilecekleri maksimum çalışma basıncına göre sınıflandırılır. Sınıf, psi cinsinden ifade edilir.
Basınç sınıfları ve kullanım alanları
150 psi (10,3 bar) — Kullanım: çok düşük basınçlı uygulamalar, ikinci geçiş
300 psi (20,7 bar) — Kullanım: düşük TDS acı su, şebeke suyu, ikinci geçiş
450 psi (31,0 bar) — Kullanım: standart endüstriyel acı su; en yaygın sınıf
600 psi (41,4 bar) — Kullanım: yüksek tuzlu acı su, atık su geri kazanımı
1.000 psi (69,0 bar) — Kullanım: deniz suyu; SWRO için zorunlu
1.200 psi (82,7 bar) — Kullanım: yüksek tuzlu deniz suyu, özel uygulamalar
Sınıf seçimi nasıl yapılır?
Sınıf, sistemin maksimum çalışma basıncının en az yüzde 15-20 üzerinde seçilir. Bu pay, basınç darbeleri ve zamanla artan basınç ihtiyacı içindir.
Adım 1, tasarım çalışma basıncı belirlenir
Adım 2, kirlenme ve yaşlanma payı eklenir — %10-15
Adım 3, kış sıcaklığı için ek basınç ihtiyacı değerlendirilir
Adım 4, basınç darbesi payı eklenir
Adım 5, toplam üzerine %15-20 emniyet payı eklenir
Adım 6, bu değerin üzerindeki standart sınıf seçilir
Adım 7, emniyet vanası sınıfın yaklaşık %90'ına ayarlanır
Örnek: 16,6 bar tasarım basıncı olan bir sistemde yaşlanma payıyla 19 bara, emniyet payıyla 23 bara çıkılır. 450 psi (31 bar) sınıfı seçilir.
Basınç kaplarında besleme ve konsantre bağlantıları iki farklı konumda olabilir: gövdenin yanında veya uç kapakta.
Yan giriş (side port)
Konum — Besleme ve konsantre portları gövdenin yan tarafında
Avantaj — Uç kapaklar serbest; eleman değişimi kolay
Avantaj — Manifold tasarımı basit; kaplar yan yana dizilir
Avantaj — Yüksek debilerde daha uygun port çapları
Kullanım — Orta ve büyük kapasiteli sistemler; en yaygın
Port bağlantısı — Victaulic veya flanş
Uç giriş (end port)
Konum — Besleme ve konsantre portları uç kapaklarda
Avantaj — Daha kompakt; küçük sistemlerde pratik
Dezavantaj — Eleman değişiminde bağlantı sökülmeli
Dezavantaj — Manifold tasarımı daha karmaşık
Kullanım — Küçük kapasiteli sistemler, 4 inç kaplar
Port bağlantısı — Dişli veya küçük flanş
Hangisi nerede kullanılır?
Orta ve büyük kapasiteli sistemlerde yan giriş portlu kaplar tercih edilmelidir; eleman değişimi sırasında besleme ve konsantre bağlantılarının sökülmesi gerekmez, bu da bakım süresini kısaltır. Küçük kapasiteli sistemlerde ve 4 inç kaplarda uç giriş yeterlidir ve daha kompakt bir yerleşim sağlar. Deniz suyu sistemlerinde yüksek basınç nedeniyle yan giriş ve güçlendirilmiş bağlantı tercih edilir.
Port çapı seçimi
Port çapı, kap giriş debisine göre belirlenir. Yetersiz port çapı ek basınç kaybı yaratır.
8 inç kap, 9-17 m³/h — Port: 1,5-2,5 inç
4 inç kap, 2,3-4,3 m³/h — Port: 3/4-1 inç
Permeat portu — Genellikle 3/4-1 inç
Manifold hızı — 1,5-3 m/s bandında olmalı
Eleman sayısına göre kap boyları nelerdir?
Basınç kapları, içine alacakları eleman sayısına göre üretilir. Standart eleman uzunluğu 40 inç (yaklaşık 1,02 m) olduğu için kap boyu buna göre belirlenir.
Eleman sayısı ve kap boyları
1 elemanlı kap — Boy: yaklaşık 1,3 m; Kullanım: pilot tesis, test
2 elemanlı kap — Boy: yaklaşık 2,3 m; Kullanım: küçük sistemler
3 elemanlı kap — Boy: yaklaşık 3,3 m
4 elemanlı kap — Boy: yaklaşık 4,3 m; Kap recovery'si: %35-45
5 elemanlı kap — Boy: yaklaşık 5,3 m
6 elemanlı kap — Boy: yaklaşık 6,3 m; Kap recovery'si: %45-55; en yaygın
7 elemanlı kap — Boy: yaklaşık 7,3 m; Kullanım: deniz suyu
8 elemanlı kap — Boy: yaklaşık 8,3 m; Kap recovery'si: %55-62
Boy seçiminin etkileri
Eleman sayısı arttıkça kap ve bağlantı sayısı azalır ve birim maliyet düşer. Buna karşılık kap içi basınç kaybı artar ve son elemanın gördüğü derişim yükselir.
Ayrıca kap boyu, yerleşim planlamasını doğrudan etkiler. Eleman değişimi için kabın önünde en az kap boyu kadar boşluk gerekir; 6 elemanlı bir kap için toplam yaklaşık 13 metrelik bir koridor gerekir.
Alan kısıtı olan tesislerde 4 elemanlı kaplar tercih edilir; recovery bir miktar düşer ama yerleşim kolaylaşır.
Uç kapaklar, kabın iki ucunu kapatır ve permeat çıkışını sağlar. Sızdırmazlık, o-ring ve kilit halkası sistemiyle sağlanır.
Uç kapak bileşenleri
Kapak gövdesi — Permeat portunu taşır
Uç kapak o-ringi — Gövde iç yüzeyiyle sızdırmazlık
Kilit halkası (retaining ring) — Kapağı yerinde tutar
Segman veya tel kilit — Halkayı sabitler
Ürün borusu adaptörü — Elemanın ürün borusuna bağlanır
Adaptör o-ringleri — Permeat sızdırmazlığı
Uç itme diski (ATD) — Eleman kaymasını önler
Kilitleme pimi — Bazı tasarımlarda ek güvenlik
Sızdırmazlık nasıl sağlanır?
Uç kapak o-ringi, kabın iç yüzeyine bastırılarak yüksek basınçlı suyun dışarı sızmasını önler. Basınç arttıkça o-ring daha güçlü sıkışır; bu, kendi kendini güçlendiren bir sızdırmazlıktır.
Ürün borusu adaptörü ise permeatı besleme suyundan ayırır. Buradaki o-ring sızdırdığında yüksek basınçlı besleme suyu doğrudan permeata karışır ve iletkenlikte ani sıçrama olur.
Bu nedenle her eleman değişiminde tüm o-ringler yenilenmeli ve yalnızca gliserin veya üretici onaylı yağlayıcıyla yağlanmalıdır. Petrol türevi yağlar elastomeri bozar.
Kilit halkası neden kritik?
Kilit halkası, uç kapağı yüksek basınca karşı yerinde tutan tek bileşendir. Hasarlı, aşınmış veya tam oturmamış bir kilit halkası, kapağın fırlamasına yol açabilir.
Bu, ciddi bir güvenlik riskidir. Devreye almada ve her eleman değişiminde kilit halkasının tam oturduğu görsel olarak doğrulanmalı, aşınma belirtisi varsa değiştirilmelidir.
Ayrıca sistem basınçlandırılmadan önce tüm kapakların kilitlendiği kontrol edilmelidir.
Sıcaklık derecelendirmesi nasıl okunur?
Basınç kaplarının basınç sınıfı, belirli bir referans sıcaklıkta tanımlanır. Sıcaklık yükseldikçe FRP malzemenin dayanımı düşer ve izin verilen basınç azalır.
Sıcaklık-basınç ilişkisi
Referans sıcaklık — Genellikle 20-25 °C
Sıcaklık yükseldikçe — İzin verilen basınç düşer
40 °C civarı — Derecelendirmede belirgin düşüş
45 °C üzeri — Üretici sınırları kontrol edilmeli
Düşük sıcaklık — Genellikle sorun yok; donma hariç
Sıcak besleme suyuyla çalışan sistemlerde bu düşüş hesaba katılmalıdır. Üretici veri sayfasında sıcaklığa göre basınç derecelendirme tablosu bulunur.
Donma riski
FRP kaplar donmaya karşı hassastır. İçindeki su donduğunda genleşerek gövdede kalıcı hasar yaratabilir.
Donma riski olan ortamlarda sistem tamamen boşaltılmalı veya ortam sıcaklığı kontrol altında tutulmalıdır. Mevsimlik çalışan tesislerde bu, kış hazırlığının zorunlu bir adımıdır.
UV maruziyeti
Açık alanda kurulu sistemlerde FRP gövde, güneş ışığına maruz kalır. UV, reçineyi zamanla yıpratır ve yüzeyde elyaf açığa çıkmasına yol açar.
Bu nedenle açık alan kurulumlarında kaplar UV korumalı olmalı veya gölgeleme yapılmalıdır. Bazı üreticiler UV dayanımlı dış kaplama sunar.
ASME Section X kapsamı nedir?
Cam elyaf takviyeli plastik basınçlı kaplar, ASME Boiler and Pressure Vessel Code Section X kapsamında tasarlanır ve üretilir.
Standardın kapsadıkları
Tasarım hesapları — Basınç, sıcaklık ve yorulma
Malzeme gereksinimleri — Reçine ve elyaf özellikleri
Üretim yöntemi — Filament sarım parametreleri
Kalite kontrol — Üretim sırasında denetim
Test gereksinimleri — Hidrostatik ve patlatma testleri
Damgalama — Sertifikalı kaplara ASME damgası
Dokümantasyon — Üretici veri raporu
Çevrim ömrü — Basınç çevrim sayısı tanımı
Sertifikasyon neden aranmalı?
Sertifikasız bir basınç kabı, tasarım ve üretim kalitesi doğrulanmamış bir ürün demektir. Yüksek basınç altında çalışan bir kabın patlaması ciddi güvenlik riski yaratır.
Ayrıca sigorta ve iş güvenliği açısından sertifikasız basınçlı kap kullanımı sorun çıkarabilir. Denetimlerde sertifika ve üretici veri raporu istenebilir.
Bu nedenle satın almada ASME damgası ve üretici veri raporu şart koşulmalı, teslimde fiziksel olarak kontrol edilmelidir.
Çevrim ömrü kavramı
FRP kaplar için üretici, belirli bir basınç çevrim sayısı tanımlar. Her başlat-durdur bir çevrimdir.
Sık başlayıp duran sistemlerde bu sınıra daha hızlı yaklaşılır. Günde yirmi kez duran bir sistem, sürekli çalışan bir sistemden çok daha fazla çevrim yaşar.
Depo hacmini büyüterek başlat-durdur sayısını azaltmak, hem enerji hem kap ömrü açısından avantaj sağlar.
Montaj ve destekleme nasıl yapılmalı?
Basınç kapları, kelepçelerle skid üzerine sabitlenir. Montaj hataları, gövdede gerilme ve zamanla hasar yaratabilir.
Montaj kuralları
Destek sayısı — Kap boyuna göre; genellikle her 1,5-2 metrede bir
Kelepçe tipi — Üretici onaylı; keskin kenarsız
Kelepçe sıkılığı — Gövdeyi ezmeyecek şekilde; aşırı sıkma hasar verir
Yastıklama — Kelepçe ile gövde arasında koruyucu tabaka
Eksenel serbestlik — Kap sıcaklıkla genleşebilmeli
Hizalama — Kaplar birbirine paralel ve düz
Eğim — Yatay montajda hafif eğim; drenaj için
Yükseklik — Eleman değişimi için ergonomik seviye
Önde boşluk — En az kap boyu kadar
Zemin — Titreşimsiz ve sağlam
Eksenel serbestlik neden önemli?
Kap, sıcaklık ve basınç değişimleriyle bir miktar boyca değişir. Her iki uçtan da rijit sabitlenirse bu değişim gerilmeye dönüşür.
Bu nedenle kelepçelerden biri sabit, diğerleri kayar tipte olmalıdır. Böylece kap serbestçe genleşebilir.
Manifold bağlantısı
Besleme ve konsantre manifoldları, kaba gerilme aktarmamalıdır. Rijit bağlanmış bir manifold, sıcaklık değişimlerinde kabın portuna kuvvet uygular.
Esnek bağlantı elemanları veya genleşme payı bırakılmış boru düzeni bu riski ortadan kaldırır. Victaulic tipi bağlantılar bir miktar açısal serbestlik sağlar.
Eleman yükleme ve çıkarma nasıl yapılır?
Eleman yükleme, kap ve eleman hasarının en sık oluştuğu işlemdir. Prosedüre uyulmalıdır.
Yükleme adımları
Adım 1 — Sistem tamamen basınçsız hale getirilir
Adım 2 — Kap boşaltılır
Adım 3 — Uç kapak kilit halkası sökülür
Adım 4 — Kapak dikkatlice çıkarılır
Adım 5 — Kap iç yüzeyi temizlenir ve çizik ile yabancı cisim aranır
Adım 6 — Tüm o-ringler yenilenir ve gliserinle yağlanır
Adım 7 — Brine contası yönü akış oku ile doğrulanır
Adım 8 — İlk eleman besleme ucundan itilir
Adım 9 — Elemanlar sırayla, zorlanmadan yerleştirilir
Adım 10 — Aralarına adaptör ve o-ringler konur
Adım 11 — Uç itme diski takılır
Adım 12 — Uç kapak yerleştirilir
Adım 13 — Kilit halkası takılır ve tam oturma doğrulanır
Adım 14 — Seri numaraları ve pozisyonlar kaydedilir
Çıkarma yönü
Elemanlar her zaman besleme yönünde itilerek çıkarılır. Ters yönde çekmek, brine contasının kabın iç yüzeyine takılmasına ve hem contanın hem yüzeyin zarar görmesine yol açar.
Bu nedenle çıkarma işlemi besleme ucundan itilerek, konsantre ucundan alınarak yapılır. Uzun kaplarda itme çubuğu veya özel aparat kullanılır.
Kap iç yüzeyi kontrolü
Her eleman değişiminde kap iç yüzeyi kontrol edilmelidir. Çizik, çentik veya yabancı cisim, brine contasının sızdırmazlık yapmasını engeller.
Derin bir çizik, tekrarlayan kaçakların nedeni olabilir. Bu durumda kap değiştirilmeli veya üreticiyle onarım imkânı görüşülmelidir.
Basınç kabı ne kadar dayanır?
FRP basınç kapları, doğru işletildiklerinde 15-25 yıl hizmet verir. Ömrü belirleyen ana etken çalışma saati değil, basınç çevrim sayısı ve maruz kalınan koşullardır.
Ömrü etkileyen faktörler
Basınç çevrim sayısı — Her başlat-durdur bir çevrim
Basınç darbeleri — Anlık tepe değerler yorulmayı hızlandırır
Basınç artış hızı — Dakikada 0,7 bar sınırı aşılmamalı
Maksimum basınç — Sınıra yakın çalışma ömrü kısaltır
Sıcaklık — Yüksek sıcaklıkta derecelendirme düşer
UV maruziyeti — Açık alanda gövde yıpranır
Donma — Kalıcı gövde hasarı
Mekanik darbe — Montaj ve taşıma sırasında
Kelepçe montajı — Aşırı sıkma gerilme yaratır
Kimyasal maruziyet — Temizlik kimyasalları; genellikle uyumlu
Periyodik kontroller
Yıllık — Gövde dış yüzeyi; çatlak, kabarma, elyaf açığa çıkması
Yıllık — Kilit halkası ve segman aşınması
Yıllık — Kelepçe sıkılığı ve yastıklama durumu
Yıllık — Port bağlantıları ve conta durumu
Her eleman değişiminde — İç yüzey kontrolü
Her eleman değişiminde — Tüm o-ringlerin yenilenmesi
Basınç darbesi sonrası — Görsel inceleme
Donma olayı sonrası — Detaylı inceleme
Değişim gerektiren durumlar
Gövdede çatlak veya kabarma
Yüzeyde elyaf açığa çıkması — İleri UV hasarı
İç yüzeyde derin çizik — Tekrarlayan kaçak
Kilit halkası yuvasında deformasyon
Donma sonrası şekil bozukluğu
Üretici çevrim sınırının aşılması
Basınç sınıfının yetersiz kalması — Sistem revizyonu
Nominal çap aynı olsa bile bazı ayrıntılar uyumsuzluk yaratabilir. Sipariş öncesinde kontrol edilmelidir.
Uyumluluk kontrol noktaları
Nominal çap — 4 inç veya 8 inç; eleman ve kap aynı olmalı
Kap iç çapı toleransı — Üreticiye göre küçük farklar
Eleman uzunluğu — 40 inç standart; kısa varyantlar ayrı
Kap eleman kapasitesi — Kaç elemanlık üretildiği
Ürün borusu dış çapı — Adaptörle uyumlu olmalı
Uç bağlantı tipi — Standart adaptör veya kilitli uç
Adaptör ölçüsü — Ürün borusuna oturmalı
O-ring ölçüleri — Doğru boyut ve malzeme
Uç itme diski uyumu — Eleman çapına uygun
Basınç sınıfı — Elemanın maksimum basıncını karşılamalı
Kilitli uç sistemleri
Bazı eleman tasarımlarında elemanlar ayrı adaptör kullanmadan birbirine kenetlenir. Bu sistem montaj süresini kısaltır ve kaçak noktası sayısını azaltır.
Ancak kilitli uçlu ve standart adaptörlü elemanlar aynı kapta karıştırılamaz. Kap tasarımı da bu sisteme uygun olmalıdır.
Sipariş öncesinde mevcut sistemin tipi fiziksel olarak doğrulanmalıdır. Bu uyumsuzluk genellikle montaj gününde fark edilir ve iş durur.
Farklı üreticilerin kapları
Basınç kapları büyük ölçüde standartlaşmıştır ve farklı üreticilerin kapları aynı elemanları kabul eder. Ancak iç çap toleransı, uç kapak tasarımı ve kilit sistemi farklılık gösterebilir.
Kap değişikliği yapılıyorsa, mevcut elemanların yeni kaba uygun olduğu doğrulanmalıdır. Özellikle uç kapak ve adaptör sistemi kontrol edilmelidir.
Basınç kabı güvenliği nasıl sağlanır?
Basınç kabı, sistemdeki en yüksek enerji taşıyan bileşendir. Güvenlik önlemleri tasarımda ve işletmede alınmalıdır.
Tasarım aşaması güvenlik önlemleri
Sertifikalı kap kullanımı — ASME Section X damgası
Emniyet vanası — Kap sınıfının yaklaşık %90'ına ayarlı
Basınç göstergesi — Her kademede
Yüksek basınç alarmı — Otomasyonda tanımlı
Basınç artış hızı sınırı — Dakikada 0,7 bar
Basınç darbesi önlemleri — VFD, yavaş kapanan vana
Kilitleme sistemi — Uç kapak güvenliği
Koruma bariyeri — Bazı tesislerde kap önüne
Uyarı etiketleri — Basınçlı kap işaretlemesi
İşletme aşaması güvenlik kuralları
Sistem basınçlandırılmadan önce tüm kapaklar kilitli olmalı
Kap açılmadan önce sistem tamamen basınçsız hale getirilmeli
Adım 5 — Basınç göstergesi sıfır okuyana kadar beklenir
Adım 6 — Permeat hattı da boşaltılır
Adım 7 — Görsel olarak akış olmadığı doğrulanır
Adım 8 — Ancak bundan sonra kapak sökülür
Bu prosedür atlandığında, kalan basınç kapağın kontrolsüz fırlamasına yol açabilir. Basınç göstergesinin sıfır okuması tek başına yeterli değildir; drenajdan akış olmadığı da doğrulanmalıdır.
Basınç kabı maliyeti neye bağlı?
Basınç kapları, toplam sistem yatırımının yüzde 8-15'ini oluşturur. Maliyeti belirleyen ana etkenler bellidir.
Maliyeti etkileyen faktörler
Basınç sınıfı — En belirleyici; 1.000 psi belirgin pahalı
Çap — 8 inç, 4 inçten büyük ama birim alan başına ucuz
Eleman kapasitesi — Uzun kap, birim eleman başına ekonomik
Port tipi — Yan giriş genellikle bir miktar pahalı
Port çapı ve bağlantı tipi — Büyük flanş maliyeti artırır
Aynı toplam membran alanı için kap maliyeti, kap başına eleman sayısıyla düşer. 6 elemanlı kaplar, 4 elemanlı kaplara göre eleman başına daha ekonomiktir.
Sayısal örnek: 36 elemanlı bir sistem, 6 elemanlı kaplarla 6 kap, 4 elemanlı kaplarla 9 kap gerektirir. Uç kapak, kilit halkası ve port sayısı da aynı oranda artar.
Buna karşılık uzun kaplar daha fazla yerleşim alanı ve daha yüksek kap içi ΔP demektir. Karar, alan kısıtı ve hidrolik hesapla birlikte verilir.
Basınç kapları genellikle yatay monte edilir ancak bazı uygulamalarda dikey montaj tercih edilir.
İki montaj biçiminin karşılaştırması
Yatay montaj — Eleman değişimi: kolay; Yerleşim: geniş alan; Kullanım: standart
Dikey montaj — Eleman değişimi: vinç gerekir; Yerleşim: dar alan; Kullanım: özel durumlar
Yatay montajda hava tahliyesi — Devreye almada dikkat gerekir
Dikey montajda hava tahliyesi — Üstten doğal tahliye
Yatay montajda drenaj — Hafif eğim önerilir
Dikey montajda drenaj — Alttan tam boşalma
Yatay montajda eleman ağırlığı — Yanal yükleme
Dikey montajda eleman ağırlığı — Eksenel yükleme
Yatay montajın avantajları
Eleman değişimi tek başına belirleyicidir. Yatay bir kapta elemanlar itilerek çıkarılır; dikey bir kapta ise kaldırma ekipmanı gerekir.
Ayrıca yatay montajda kapların üst üste dizilmesi mümkündür ve bu, aynı zemin alanında daha fazla kapasite sağlar.
Dikey montaj ne zaman tercih edilir?
Zemin alanı çok kısıtlıysa
Kap boyu yatay olarak sığmıyorsa
Tekne ve gemi uygulamalarında
Konteyner içi sistemlerde
Vinç veya kaldırma sistemi zaten mevcutsa
Dikey montajda eleman değişimi planlaması kritik hale gelir; kap üstünde en az kap boyu kadar boşluk ve kaldırma imkânı gerekir.
Kap üstü dizilim nasıl yapılır?
Yatay monte edilen kaplar, alan verimliliği için üst üste dizilebilir. Bu, yerleşim alanını belirgin azaltır.
Üst üste dizilim kuralları
Katman sayısı — Genellikle 2-4 katman
Destek yapısı — Her katman için ayrı taşıyıcı
Erişim — Üst katmanlara platform veya merdiven
Eleman değişimi — Üst katmanlarda ergonomi zorlaşır
Manifold tasarımı — Dikey dağıtım gerekir
Ölçüm noktaları — Her kapta erişilebilir olmalı
Yük hesabı — Skid ve zemin taşıma kapasitesi
Titreşim — Yüksek katmanlarda daha belirgin
Erişim planlaması
Üst katmanlardaki kapların eleman değişimi, sabit platform veya seyyar merdiven gerektirir. Islak bir 8 inç eleman 15-18 kg olduğu için yüksekte çalışma zorlaşır.
Bu nedenle üç katmandan fazla dizilim, çoğu tesiste pratik değildir. Alternatif, ikinci bir skid kurmaktır.
Ayrıca kap bazlı numune muslukları, üst katmanlarda da erişilebilir olmalıdır. Erişilemeyen bir musluk, teşhis kabiliyetini ortadan kaldırır.
Devreye almada kap kontrolleri nelerdir?
Yeni kurulan bir sistemde basınç kapları, ilk basınçlandırmadan önce kontrol edilmelidir.
Devreye alma öncesi kontroller
Tüm kaplarda ASME damgası mevcut mu
Üretici veri raporları teslim alındı mı
Basınç sınıfı sistem tasarımına uygun mu
Gövde dış yüzeyinde nakliye hasarı var mı
İç yüzeyde çizik veya yabancı cisim var mı
Kelepçeler doğru sıkıldı mı, yastıklama var mı
Bir kelepçe sabit, diğerleri kayar tipte mi
Kaplar hizalı ve paralel mi
Port bağlantıları gerilme aktarmıyor mu
Uç kapak o-ringleri yeni ve yağlanmış mı
Kilit halkaları tam oturdu mu
Uç itme diskleri takılı mı
Permeat bağlantıları sızdırmaz mı
Numune muslukları takılı ve erişilebilir mi
Emniyet vanası ayarı doğru mu
İlk basınçlandırma
Adım 1 — Sistem yavaşça su ile doldurulur
Adım 2 — Hava tahliyesi yapılır
Adım 3 — Tüm bağlantılar görsel kontrol edilir
Adım 4 — Düşük basınçta (3-4 bar) sızdırmazlık kontrolü
Adım 5 — Sızıntı varsa basınç düşürülüp giderilir
Adım 6 — Basınç dakikada 0,7 barı aşmayacak hızda yükseltilir
Adım 7 — Her 5 barda durup görsel kontrol yapılır
Adım 8 — Tasarım basıncına ulaşılır
Adım 9 — 15 dakika bekletilip sızdırmazlık doğrulanır
Adım 10 — Tüm değerler kaydedilir
Yedinci adım özellikle önemlidir: kademeli basınçlandırma, olası bir montaj hatasının düşük basınçta fark edilmesini sağlar.
Basınç kabı sızdırırsa ne yapılmalı?
Kap sızıntısı iki noktada olur: uç kapak çevresinde veya port bağlantılarında. Her ikisi de basınç altında müdahale edilmemesi gereken durumlardır.
Sızıntı noktaları ve nedenleri
Uç kapak çevresi — Neden: o-ring yıpranması, iç yüzey çizigi, kilit halkası tam oturmamış
Port bağlantısı — Neden: conta yıpranması, gerilme, bağlantı gevşemesi
Permeat adaptörü — Neden: o-ring hasarı; iç sızıntı, dışarı görünmez
Gövde yüzeyi — Neden: çatlak veya delaminasyon; ciddi durum
Kilit halkası yuvası — Neden: deformasyon; ciddi durum
Müdahale sırası
Adım 1 — Sistem derhal durdurulur
Adım 2 — Basınç tamamen boşaltılır
Adım 3 — Sızıntı noktası görsel olarak belirlenir
Adım 4 — Uç kapak sızıntısıysa kapak sökülür
Adım 5 — O-ring ve iç yüzey incelenir
Adım 6 — O-ring yenilenir, gliserinle yağlanır
Adım 7 — İç yüzeyde çizik varsa kap değerlendirilir
Adım 8 — Kilit halkası aşınması kontrol edilir
Adım 9 — Yeniden monte edilir ve düşük basınçta test edilir
Adım 10 — Kademeli basınçlandırma yapılır
Gövde sızıntısı ciddi bir durumdur
Gövde yüzeyinden sızıntı, kap yapısında bir hasar olduğunu gösterir. Bu kap yeniden basınçlandırılmamalıdır.
Nedeni genellikle aşırı basınç, basınç darbesi, donma veya UV hasarıdır. Kap değiştirilmeli ve kök neden araştırılmalıdır.
Yüzeyde kabarma veya elyaf açığa çıkması da benzer şekilde değerlendirilmelidir; bu belirtiler kapasitenin azaldığını gösterir.
Kap envanteri nasıl tutulmalı?
Basınç kapları uzun ömürlü bileşenlerdir ve envanter kaydı, ileride yapılacak müdahalelerde doğrudan işe yarar.
Envanterde bulunması gerekenler
Kap numarası — Fiziksel işaretlemeyle eşleşmeli
Üretici ve model
Basınç sınıfı
Çap ve eleman kapasitesi
Port tipi ve çapı
Üretim tarihi ve seri numarası
ASME damga bilgisi
Üretici veri raporu referansı
Montaj tarihi
İçindeki eleman seri numaraları ve pozisyonları
Bakım geçmişi — O-ring değişimleri, incelemeler
Yaşanan olaylar — Basınç darbesi, donma, sızıntı
Tahmini çevrim sayısı
Kap numaralandırma
Kaplar fiziksel olarak kalıcı biçimde numaralandırılmalı ve bu numaralar array şemasıyla eşleşmelidir.
Numaralandırma olmadan, kap bazlı ölçümlerde bir sapma tespit edildiğinde hangi kabın kastedildiği belirsiz kalır. Özellikle çok kaplı ve çok katmanlı sistemlerde bu karışıklık müdahaleyi geciktirir.
Ayrıca eleman pozisyon kaydı bu numaralandırmaya bağlıdır. Her elemanın hangi kapta ve kaçıncı sırada olduğu, otopsi ve kaçak teşhisinde kullanılır.
Sık yapılan 5 hata
Hata 1: Basınç sınıfını emniyet payı bırakmadan seçmek
Sistem tasarım basıncına eşit sınıfta seçilen bir kap, basınç darbelerinde ve kirlenmeyle artan basınç ihtiyacında sınıra dayanır. Doğrusu, sınıfı maksimum çalışma basıncının en az yüzde 15-20 üzerinde seçmek, emniyet vanasını sınıfın yaklaşık yüzde 90'ına ayarlamak ve ASME Section X sertifikasını aramaktır.
Hata 2: Elemanı ters yönde çıkarmaya çalışmak
Elemanlar her zaman besleme yönünde itilerek çıkarılır. Ters yönde çekmek, brine contasının kabın iç yüzeyine takılmasına ve hem contanın hem liner yüzeyinin zarar görmesine yol açar. Doğrusu, besleme ucundan itip konsantre ucundan almak ve uzun kaplarda itme aparatı kullanmaktır.
Hata 3: Kelepçeleri aşırı sıkmak
FRP gövde, aşırı sıkılmış bir kelepçe altında ezilir ve o bölgede gerilme yoğunlaşması oluşur. Zamanla çatlak gelişebilir. Doğrusu, üretici onaylı kelepçe kullanmak, yastıklama koymak, gövdeyi ezmeyecek şekilde sıkmak ve kelepçelerden birini sabit diğerlerini kayar tipte bırakmaktır.
Hata 4: Kilit halkasının tam oturduğunu doğrulamamak
Kilit halkası, uç kapağı yüksek basınca karşı tutan tek bileşendir; tam oturmamış bir halka kapağın fırlamasına yol açabilir ve bu ciddi bir güvenlik riskidir. Doğrusu, her montajda halkanın yuvasına tam oturduğunu görsel olarak doğrulamak ve sistem basınçlandırılmadan önce tüm kapakları kontrol etmektir.
Hata 5: Kap iç yüzeyini kontrol etmemek
Çizik, çentik veya yabancı cisim, brine contasının sızdırmazlık yapmasını engeller ve tekrarlayan kaçakların nedeni olur. Doğrusu, her eleman değişiminde iç yüzeyi temizleyip görsel olarak incelemek, derin çizik varsa kabı değiştirmeyi veya üreticiyle onarım imkânını değerlendirmektir.
Basınç kabı seçim ve bakım kontrol listesi
Seçim kontrol listesi
Sistem maksimum çalışma basıncı hesaplandı mı?
Kirlenme ve yaşlanma payı eklendi mi?
Kış sıcaklığı için ek basınç değerlendirildi mi?
Basınç darbesi payı hesaba katıldı mı?
Basınç sınıfı %15-20 emniyet payıyla seçildi mi?
ASME Section X sertifikası ve damgası aranıyor mu?
Üretici veri raporu talep edildi mi?
Eleman çapı ile kap çapı uyumlu mu?
Eleman sayısı ve kap boyu belirlendi mi?
Port tipi (yan veya uç giriş) seçildi mi?
Port çapı kap giriş debisine uygun mu?
Sıcaklık derecelendirmesi kontrol edildi mi?
Çevrim ömrü ve başlat-durdur sayısı değerlendirildi mi?
UV koruması gerekli mi?
Donma riski var mı, önlem planlandı mı?
Yerleşim alanı ve önde boşluk yeterli mi?
Eleman değişimi için erişim ve kaldırma planlandı mı?
Bakım kontrol listesi
Yıllık — Gövde dış yüzeyi çatlak ve kabarma için incelendi mi?
Yıllık — Yüzeyde elyaf açığa çıkması var mı?
Yıllık — Kilit halkası ve segman aşınması kontrol edildi mi?
Yıllık — Kelepçe sıkılığı ve yastıklama durumu incelendi mi?
Yıllık — Port bağlantıları ve contalar kontrol edildi mi?
Her eleman değişiminde — Kap iç yüzeyi incelendi mi?
Her eleman değişiminde — Tüm o-ringler yenilendi mi?
Her eleman değişiminde — O-ringler gliserinle yağlandı mı?
Her montajda — Kilit halkası tam oturma doğrulandı mı?
Basınç darbesi sonrası — Görsel inceleme yapıldı mı?
Donma olayı sonrası — Detaylı inceleme yapıldı mı?
Basınç artış hızı dakikada 0,7 bar ile sınırlı mı?
Emniyet vanası ayar basıncı test edildi mi?
Başlat-durdur sayısı kaydediliyor mu?
Sık Sorulan Sorular
Membran housing nedir?
Membran housing, spiral sarımlı RO elemanlarını içinde barındıran ve çalışma basıncına dayanan silindirik basınçlı kaptır. Besleme suyunu elemana yönlendirir, konsantreyi toplar ve permeatı ürün borusundan dışarı aktarır. Endüstriyel sistemlerde cam elyaf takviyeli plastikten üretilir.
Neden FRP kullanılıyor, paslanmaz olmaz mı?
FRP korozyona uğramaz, paslanmaza göre yaklaşık üç kat hafiftir ve maliyeti düşüktür. Özellikle deniz suyu uygulamalarında bu fark belirleyicidir: 316L paslanmaz yüksek klorür derişiminde çukurcuk korozyonuna uğrarken FRP etkilenmez. Paslanmazın avantajı yorulma dayanımı ve onarılabilirliktir.
Hangi basınç sınıfı seçilmeli?
Sistem maksimum çalışma basıncının en az yüzde 15-20 üzerindeki sınıf seçilir. Düşük TDS acı suda 300 psi, standart endüstriyel acı suda 450 psi, yüksek tuzlu acı su ve atık su geri kazanımında 600 psi, deniz suyunda 1.000 psi kullanılır. Kaplar ASME Section X kapsamında üretilmelidir.
Yan giriş mi uç giriş mi daha iyi?
Orta ve büyük kapasiteli sistemlerde yan giriş tercih edilir; eleman değişiminde besleme ve konsantre bağlantılarının sökülmesi gerekmez ve manifold tasarımı basitleşir. Küçük sistemlerde ve 4 inç kaplarda uç giriş daha kompakt bir yerleşim sağlar.
Kap boyu nasıl belirlenir?
İçine alacağı eleman sayısına göre belirlenir. Standart eleman 40 inç olduğu için 6 elemanlı bir kap yaklaşık 6,3 metredir. Eleman sayısı arttıkça birim maliyet düşer ama kap içi basınç kaybı artar ve son elemanın gördüğü derişim yükselir. En yaygın seçim 6 elemanlı kaptır.
Basınç kabı kaç yıl dayanır?
Doğru işletildiğinde 15-25 yıl hizmet verir. Ömrü belirleyen ana etken çalışma saati değil basınç çevrim sayısıdır; her başlat-durdur bir çevrimdir. Basınç darbeleri, dakikada 0,7 barı aşan artış hızı, UV maruziyeti ve donma bu ömrü kısaltır.
Eleman hangi yönde çıkarılır?
Elemanlar her zaman besleme yönünde itilerek çıkarılır ve konsantre ucundan alınır. Ters yönde çekmek, brine contasının kabın iç yüzeyine takılmasına ve hem contanın hem liner yüzeyinin zarar görmesine yol açar. Uzun kaplarda itme aparatı kullanılır.
Kilit halkası neden bu kadar önemli?
Kilit halkası, uç kapağı yüksek basınca karşı yerinde tutan tek bileşendir. Hasarlı, aşınmış veya tam oturmamış bir halka kapağın fırlamasına yol açabilir; bu ciddi bir güvenlik riskidir. Her montajda tam oturma görsel olarak doğrulanmalı ve sistem basınçlandırılmadan önce tüm kapaklar kontrol edilmelidir.
Donma basınç kabına zarar verir mi?
Verir. İçindeki su donduğunda genleşerek gövdede kalıcı hasar yaratabilir. Donma riski olan ortamlarda sistem tamamen boşaltılmalı veya ortam sıcaklığı kontrol altında tutulmalıdır. Mevsimlik çalışan tesislerde bu, kış hazırlığının zorunlu bir adımıdır.
ASME Section X sertifikası şart mı?
Şarttır. Sertifikasız bir kap, tasarım ve üretim kalitesi doğrulanmamış bir üründür; yüksek basınç altında patlaması ciddi güvenlik riski yaratır. Ayrıca sigorta ve iş güvenliği denetimlerinde sertifika ve üretici veri raporu istenebilir. Teslimde damga fiziksel olarak kontrol edilmelidir.
Sisteminiz için uygun basınç kabı sınıfını, port tipini ve eleman sayısını çalışma basıncı ve yerleşim koşullarınız üzerinden belirlemek mümkündür. Sistem bilgilerinizi ve tasarım basıncınızı paylaşırsanız proses mühendisliği ekibimiz basınç kabı seçim raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı RO 8040 sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
