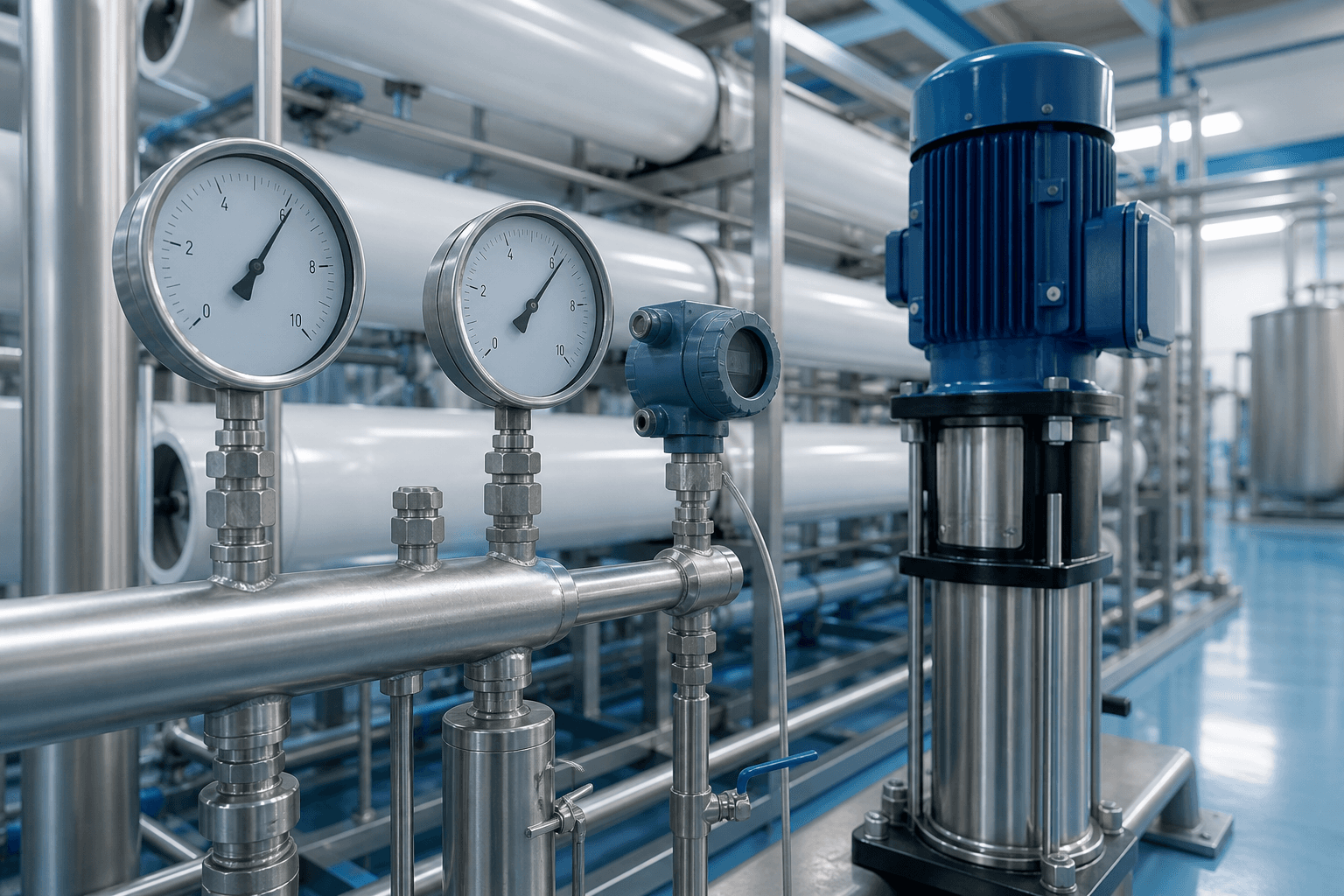

Ters Osmoz Sistemi Kaç Bar Basınçla Çalışır? Hesap Rehberi
Ters osmoz kaç bar basınç ister? Ozmotik basınç, net itici basınç ve pompa gücü hesabı; acı su ve deniz suyu için adım adım örnekler.
Ters osmoz sisteminin çalışma basıncı su tipine göre değişir: acı su sistemlerinde 10-20 bar, yüksek tuzlu acı sularda 20-35 bar, deniz suyunda 55-70 bar, evsel cihazlarda ise 3-6 bar aralığındadır. Basınç keyfi bir ayar değildir; ozmotik basınç, hedeflenen flux, kademeler arası basınç kaybı ve permeat karşı basıncının toplamından hesaplanır.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Çalışma basıncını oluşturan dört bileşenin tek tek hesaplanması
Ozmotik basıncın TDS'ten hesaplanması ve pratik dönüşüm katsayısı
Net itici basınç ile flux arasındaki doğrusal bağıntı
Acı su ve deniz suyu için adım adım tam basınç hesapları
Su tipine göre çalışma basıncı ve enerji karşılığı tablosu
Sıcaklığın basınç ihtiyacına etkisi ve kış tasarımı
Recovery yükseldiğinde basıncın neden arttığı
Membran tipinin (standart, düşük enerjili, deniz suyu) basınca etkisi
Basınç kabı basınç sınıflarının seçimi ve ASME kapsamı
Pompa gücü hesabı ve VFD ile basınç kontrolü
Basıncın çok yüksek veya çok düşük olmasının sonuçları
Basınç ölçüm noktaları, izleme düzeni ve alarm eşikleri
Bu konuda en sık yapılan beş hata ve devreye alma kontrol listesi
Ters osmoz sistemi kaç bar basınçla çalışır?
Ters osmoz sisteminin çalışma basıncı, besleme suyunun tuzluluğu tarafından belirlenir. Tuzluluk arttıkça ozmotik basınç yükselir ve bu basıncın aşılması zorunlu hale gelir; membran ancak ozmotik basıncın üzerine çıkıldığında su geçirmeye başlar.
Pratik aralıklar şöyledir: 500-1.500 ppm TDS'li kuyu ve şebeke sularında 10-16 bar, 1.500-5.000 ppm'lik acı sularda 15-25 bar, 5.000-15.000 ppm'lik yüksek tuzlu sularda 25-42 bar, 35.000 ppm'lik deniz suyunda 55-70 bar. Evsel cihazlar ise şebeke basıncıyla, yani 3-6 bar ile çalışır ve bu düşük basınç düşük recovery'yi zorunlu kılar.
Basınç değeri bir ürün özelliği değil bir tasarım sonucudur. Aynı membranla kurulan iki sistem, farklı besleme suları ve farklı recovery hedefleriyle çok farklı basınçlarda çalışabilir. Bu nedenle "bu membran kaç bar ister" sorusu yanlış kurulmuş bir sorudur; doğru soru "bu su ve bu hedefle kaç bar gerekir" biçimindedir.
Çalışma basıncını oluşturan dört bileşen
Ortalama ozmotik basınç (Δπ) — Besleme ve konsantre derişimlerinin ortalamasından hesaplanır
Net itici basınç (NDP) — Hedeflenen flux için gereken fazla basınç
Kademeler arası basınç kaybı (ΔP) — Elemanlar ve kaplar boyunca sürtünme kaybı
Permeat karşı basıncı — Permeat hattı, kalsit filtresi, UV ve depo yüksekliğinden gelen kayıp
Toplam besleme basıncı bu dördünün toplamıdır. Hesap yapılmadan seçilen bir pompa ya kapasiteyi tutturamaz ya da gereksiz enerji harcar.
Ozmotik basınç, çözünmüş tuz derişimiyle doğru orantılıdır ve pratik hesaplarda her 1.000 ppm TDS için yaklaşık 0,7 bar kabul edilir. Bu katsayı sodyum klorür ağırlıklı sular için geçerlidir; sülfat ağırlıklı sularda bir miktar düşük, çok iyonlu karışımlarda ise daha değişkendir.
Ortalama ozmotik basınç hesabı
Kritik nokta, hesabın besleme derişimi üzerinden değil ortalama derişim üzerinden yapılmasıdır. Membran boyunca su çekildikçe derişim artar; sistemin gördüğü etkin derişim, besleme ile konsantre arasındaki ortalamadır.
Adım 5, sıcaklık düzeltmesi uygula — Ozmotik basınç sıcaklıkla hafif artar
Örnek hesap
800 ppm TDS besleme suyu ve yüzde 75 recovery için:
Adım 1 — CF = 1 ÷ (1 − 0,75) = 4,00
Adım 2 — Konsantre TDS = 800 × 4 = 3.200 ppm
Adım 3 — Ortalama derişim = (800 + 3.200) ÷ 2 = 2.000 ppm
Adım 4 — Ortalama ozmotik basınç = 2.000 × 0,0007 = 1,40 bar
Adım 5 — Yorum — Bu değer, sistemin aşması gereken minimum eşiktir; üretim için bunun üzerine net itici basınç eklenir
Aynı su yüzde 85 recovery ile çalıştırılsaydı CF 6,67, konsantre 5.336 ppm, ortalama derişim 3.068 ppm ve ozmotik basınç 2,15 bar olurdu. Recovery artışı, tek başına ozmotik basıncı yüzde 54 yükseltir.
TDS'e göre ozmotik basınç referansları
500 ppm — Ozmotik basınç: 0,35 bar; Tipik kaynak: şebeke suyu
1.000 ppm — 0,70 bar; Kuyu suyu
2.000 ppm — 1,40 bar; Acı kuyu suyu
5.000 ppm — 3,50 bar; Yüksek tuzlu acı su
10.000 ppm — 7,00 bar; Acı deniz suyu
15.000 ppm — 10,50 bar; Haliç ve karışım suları
35.000 ppm — 24,50 bar; Deniz suyu
42.000 ppm — 29,40 bar; Körfez ve Kızıldeniz suyu
58.450 ppm — 40,90 bar; %40 recovery'de deniz suyu konsantresi
70.000 ppm — 49,00 bar; %50 recovery'de deniz suyu konsantresi
Net itici basınç ve flux ilişkisi nedir?
Net itici basınç, ozmotik basınç ve karşı basınçlar düşüldükten sonra membranı gerçekten zorlayan basınçtır ve permeat debisini belirleyen tek değişkendir. Su akısı Jw = A × NDP bağıntısıyla net itici basınca doğru orantılıdır.
NDP = Besleme basıncı − Ortalama ozmotik basınç − (ΔP ÷ 2) − Permeat karşı basıncı formülüyle hesaplanır. Buradaki ΔP'nin yarısının alınması, basınç kaybının membran boyunca doğrusal dağıldığı kabulünden gelir.
Tipik NDP değerleri ve flux karşılıkları
Yüzey suyu, düşük kirlilik — Tasarım flux: 20-27 LMH; Tipik NDP: 8-12 bar
Kuyu suyu, temiz — Tasarım flux: 22-30 LMH; Tipik NDP: 10-14 bar
Yüzey suyu, yüksek SDI — Tasarım flux: 14-20 LMH; Tipik NDP: 8-11 bar
Atık su geri kazanımı — Tasarım flux: 12-18 LMH; Tipik NDP: 9-13 bar
Deniz suyu — Tasarım flux: 12-17 LMH; Tipik NDP: 20-28 bar
İkinci geçiş (permeat beslemeli) — Tasarım flux: 30-40 LMH; Tipik NDP: 6-10 bar
Yüksek flux, aynı membran alanından daha çok su almak demektir ve daha yüksek NDP gerektirir. Ancak flux arttıkça membran yüzeyindeki konsantrasyon polarizasyonu da artar; bu nedenle kirli sularda flux bilinçli olarak düşük tutulur ve gerekli membran alanı artırılır.
Acı su sistemi için adım adım basınç hesabı
25 m³/h permeat kapasiteli, 800 ppm TDS besleme suyuyla çalışan, yüzde 75 recovery hedefli bir acı su sistemi için tam basınç hesabı şöyle yapılır.
Adım 1, besleme debisi — 25 ÷ 0,75 = 33,33 m³/h
Adım 2, konsantre debisi — 33,33 − 25 = 8,33 m³/h
Adım 3, konsantrasyon faktörü — 1 ÷ 0,25 = 4,00
Adım 4, konsantre TDS — 800 × 4 = 3.200 ppm
Adım 5, ortalama derişim — (800 + 3.200) ÷ 2 = 2.000 ppm
Adım 6, ortalama ozmotik basınç — 2.000 × 0,0007 = 1,40 bar
Adım 7, membran alanı — 8 inç eleman 37 m², 36 eleman ile toplam 1.332 m²
Adım 8, tasarım flux — 25.000 L/h ÷ 1.332 m² = 18,8 LMH
Adım 9, gerekli NDP — Geçirgenlik katsayısına göre yaklaşık 13,6 bar
Adım 10, kademeler arası ΔP — 6 elemanlı kapta yaklaşık 2,2 bar; yarısı 1,1 bar
Adım 11, permeat karşı basıncı — Kalsit filtresi ve depo ile 0,5 bar
Adım 12, toplam besleme basıncı — 13,6 + 1,40 + 1,1 + 0,5 = 16,6 bar
Adım 13, pompa seçimi — 33,33 m³/h debide 16,6 bar; yüzde 10 emniyet payıyla 18,5 bar
Adım 14, mil gücü — P = (33,33 × 16,6) ÷ (36 × 0,75) = 20,5 kW
Adım 15, spesifik enerji — 20,5 ÷ 25 = 0,82 kWh/m³
Bu hesap, sistemin tüm ana bileşenlerini belirler: pompa basıncı ve debisi, motor gücü, basınç kabı sınıfı ve enerji maliyeti. Sistem kapasitesi ve eleman sayısı seçimini endüstriyel ters osmoz sistemi nasıl seçilir rehberimizde ele aldık.
Deniz suyu sisteminde basınç hesabı nasıl farklıdır?
Deniz suyu sistemlerinde basıncı belirleyen bileşen ozmotik basınçtır; net itici basınç toplamın küçük bir kısmını oluşturur. Bu, acı su sistemlerinin tam tersi bir dağılımdır ve tasarım mantığını kökten değiştirir.
Adım 3, ortalama derişim — (35.000 + 58.450) ÷ 2 = 46.725 ppm
Adım 4, ortalama ozmotik basınç — 46.725 × 0,0007 = 32,7 bar
Adım 5, gerekli NDP — 14 LMH flux için yaklaşık 22 bar
Adım 6, kademeler arası ΔP — 7 elemanlı kapta yaklaşık 3,0 bar; yarısı 1,5 bar
Adım 7, permeat karşı basıncı — 0,5 bar
Adım 8, toplam besleme basıncı — 32,7 + 22 + 1,5 + 0,5 = 56,7 bar
Adım 9, basınç kabı sınıfı — 1.000 psi (69 bar) gerekli
Adım 10, yorum — Basıncın yüzde 58'i ozmotik basıncı yenmek için harcanır; bu enerji geri kazanılamaz nitelikte değildir ve konsantreden geri alınabilir
Son madde, deniz suyu sistemlerinde enerji geri kazanım cihazlarının neden zorunlu hale geldiğini açıklar. 56,7 bar basınçla sistemden çıkan konsantre, basıncını büyük ölçüde koruyarak terk eder; basınç değiştirici veya türbin ile bu enerji besleme akımına aktarıldığında spesifik enerji tüketimi 6-8 kWh/m³ seviyesinden 2,5-3,5 kWh/m³ seviyesine iner.
Deniz suyu arıtma çözümlerimizi deniz suyu arıtma sayfasında, 8 inç deniz suyu sistemlerini SWRO 8040 sayfasında inceleyebilirsiniz.
Su tipine göre çalışma basıncı ne kadardır?
Çalışma basıncı, besleme suyunun tuzluluğuyla birlikte hızla artar. Aşağıdaki değerler tipik recovery hedefleri ve standart membranlar için geçerli referanslardır.
Şebeke ve temiz kuyu suyu uygulamalarında 10-16 bar bandında çalışan standart acı su membranları seçilmelidir; bu bantta düşük enerjili elemanlar kullanılarak basınç 2-4 bar daha aşağı çekilebilir. Tuzluluğu 5.000 ppm üzerindeki sularda yüksek red kapasiteli acı su membranları gereklidir ve basınç kabı en az 450 psi sınıfında olmalıdır. Deniz suyunda yalnızca SW serisi membranlar ve 1.000 psi sınıfı kaplar kullanılmalıdır; enerji geri kazanım cihazı 100 m³/gün üzerindeki her kapasitede ekonomik olarak zorunludur.
Su sıcaklığı düştüğünde membranın geçirgenliği azalır ve aynı debiyi üretmek için daha yüksek basınç gerekir. Pratik kural olarak her 1 °C düşüş, aynı debi için yaklaşık yüzde 3 daha fazla basınç ihtiyacı doğurur.
Sayısal örnek: 25 °C'de 16,6 bar ile 25 m³/h üreten bir sistem, 12 °C su sıcaklığında aynı debiyi üretmek için yaklaşık 22 bar basınç ister. Bu değer çoğu acı su sisteminin pompa ve basınç kabı sınırını zorlar; pratikte basınç artırmak yerine debi düşüşü kabul edilir.
Sıcaklık düzeltme faktörü ve basınç karşılıkları
5 °C — TCF: 1,88; 25 m³/h için gereken NDP çarpanı: 1,88
10 °C — TCF: 1,58; NDP çarpanı: 1,58
15 °C — TCF: 1,37; NDP çarpanı: 1,37
20 °C — TCF: 1,18; NDP çarpanı: 1,18
25 °C — TCF: 1,00; referans koşul
30 °C — TCF: 0,86; NDP çarpanı: 0,86
35 °C — TCF: 0,75; NDP çarpanı: 0,75
Bu nedenle tasarımda esas alınacak sıcaklık, yılın en düşük su sıcaklığıdır. En sık yapılan tasarım hatası, sistemin yaz koşullarında ölçülen sıcaklıkla boyutlandırılması ve kışın kapasitenin yüzde 30-40 düşmesidir.
Uyarı: Besleme suyu 45 °C üzerine ısıtılmamalıdır. Poliamit membranların sürekli çalışma sıcaklık sınırı tipik olarak 45 °C'dir; üzerinde hidroliz hızlanır ve tuz reddi kalıcı olarak düşer.
Recovery basıncı nasıl etkiler?
Recovery yükseldikçe konsantre tarafındaki derişim artar, ortalama ozmotik basınç yükselir ve aynı debiyi üretmek için daha yüksek besleme basıncı gerekir. Etki, düşük tuzlu sularda küçük, yüksek tuzlu sularda ise belirleyicidir.
800 ppm besleme suyunda recovery-basınç ilişkisi
%50 recovery — CF: 2,00; Ortalama derişim: 1.200 ppm; Ozmotik basınç: 0,84 bar; Gereken besleme basıncı: 16,0 bar
%60 recovery — CF: 2,50; Ortalama derişim: 1.400 ppm; Ozmotik basınç: 0,98 bar; Basınç: 16,2 bar
%70 recovery — CF: 3,33; Ortalama derişim: 1.732 ppm; Ozmotik basınç: 1,21 bar; Basınç: 16,4 bar
%75 recovery — CF: 4,00; Ortalama derişim: 2.000 ppm; Ozmotik basınç: 1,40 bar; Basınç: 16,6 bar
%80 recovery — CF: 5,00; Ortalama derişim: 2.400 ppm; Ozmotik basınç: 1,68 bar; Basınç: 16,9 bar
%85 recovery — CF: 6,67; Ortalama derişim: 3.068 ppm; Ozmotik basınç: 2,15 bar; Basınç: 17,4 bar
Görüldüğü gibi düşük tuzlu bir suda recovery'nin 50'den 85'e çıkarılması basıncı yalnızca 1,4 bar artırır. Aynı değişim 15.000 ppm'lik bir suda 10 bardan fazla ek basınç gerektirir. Bu, deniz suyu sistemlerinde recovery'nin neden düşük tutulduğunun temel açıklamasıdır.
Recovery hesabının tüm ayrıntılarını ve kışır sınırlarını RO recovery oranı nedir yazımızda ele aldık.
Membran tipi basıncı nasıl değiştirir?
Membranlar geçirgenlik ve tuz reddi bakımından farklı serilerde üretilir. Düşük enerjili seriler aynı debiyi daha düşük basınçta verir; buna karşılık tuz reddi bir miktar düşüktür. Yüksek red serileri ise daha yüksek basınç ister ama daha temiz permeat üretir.
Membran serilerine göre basınç ve red karşılaştırması
Standart acı su (BW) — Test basıncı: 15,5 bar; Tuz reddi: %99,5; Kullanım: genel endüstriyel
Yüksek red acı su (BW HR) — Test basıncı: 15,5 bar; Tuz reddi: %99,7; Kullanım: kazan besleme, ilaç
Düşük enerjili (LE) — Test basıncı: 10,3 bar; Tuz reddi: %99,0-99,4; Kullanım: düşük TDS, enerji odaklı
Ultra düşük enerjili (ULE/XLE) — Test basıncı: 6,9 bar; Tuz reddi: %98,5-99,2; Kullanım: şebeke suyu, ikinci geçiş
Kirlenmeye dayanıklı (FR) — Test basıncı: 15,5 bar; Tuz reddi: %99,3-99,5; Kullanım: atık su geri kazanımı
Deniz suyu (SW) — Test basıncı: 55 bar; Tuz reddi: %99,7-99,8; Kullanım: SWRO
Deniz suyu yüksek verim (SW HR/LE) — Test basıncı: 55 bar; Tuz reddi: %99,8; Kullanım: tek geçişli içme suyu
Nanofiltrasyon (NF) — Test basıncı: 4,8-7 bar; Tuz reddi: seçici, çift değerlikli ağırlıklı; Kullanım: yumuşatma, renk giderme
Hangisi nerede kullanılır?
Besleme TDS'i 1.000 ppm altındaki uygulamalarda ultra düşük enerjili membranlar tercih edilmelidir; basınç ihtiyacı 8-10 bara iner ve enerji tüketimi yaklaşık üçte bir azalır. TDS 1.000-5.000 ppm bandında standart acı su membranları en dengeli seçimdir. Kazan besleme suyu, ilaç ve elektronik gibi permeat kalitesinin kritik olduğu uygulamalarda yüksek red serileri seçilmeli, ek basınç maliyeti kabul edilmelidir. Atık su geri kazanımında kirlenmeye dayanıklı seriler kullanılmalıdır; besleme kanalı daha geniştir ve temizlik aralıkları uzar.
Kademeler arası basınç kaybı ne kadardır?
Kademeler arası basınç kaybı, suyun elemanların besleme kanalından geçerken yaşadığı sürtünme kaybıdır. Bu kayıp, çalışma basıncına eklenmesi gereken bir bileşendir ve aynı zamanda kirlenmenin en güvenilir göstergesidir.
Basınç kaybı sınırları
Eleman başına ΔP, temiz — 0,2-0,4 bar
Eleman başına ΔP, maksimum — Yaklaşık 0,7 bar
6 elemanlı kap, temiz — 1,5-2,4 bar
6 elemanlı kap, maksimum — 3,5 bar
7 elemanlı kap (SWRO), temiz — 2,0-3,0 bar
Kademeler arası toplam ΔP artış eşiği — Referans değerin %15 üzeri temizlik gerektirir
Kap içi ΔP ölçüm noktası — Kap giriş ve çıkış manometreleri
Kademe geçişi ΔP — Ara boru ve manifoldda 0,2-0,5 bar
Basınç kaybı debiye bağlıdır; debi arttıkça kayıp yaklaşık karesiyle artar. Bu nedenle ΔP karşılaştırması yapılırken debinin de aynı olması gerekir; farklı debilerde okunan iki ΔP değeri doğrudan kıyaslanamaz.
Fark basıncının kirlenme teşhisindeki rolünü ve üç göstergeli teşhis matrisini RO sistemi neden az su üretir yazımızda ele aldık.
Basınç kabı hangi sınıfta seçilmeli?
Basınç kapları, dayanabilecekleri maksimum çalışma basıncına göre sınıflandırılır ve bu sınıf psi cinsinden ifade edilir. Seçim, sistemin maksimum çalışma basıncına göre yapılır ve en az yüzde 15-20 emniyet payı bırakılır.
Basınç sınıfları ve kullanım alanları
300 psi (20,7 bar) — Kullanım: düşük TDS acı su, şebeke suyu; Tipik uygulama: 8-16 bar sistemler
450 psi (31,0 bar) — Kullanım: standart endüstriyel acı su; en yaygın sınıf
600 psi (41,4 bar) — Kullanım: yüksek tuzlu acı su, atık su geri kazanımı
1.000 psi (69,0 bar) — Kullanım: deniz suyu; SWRO için zorunlu
1.200 psi (82,7 bar) — Kullanım: yüksek tuzlu deniz suyu, özel uygulamalar
Basınç kapları ASME Section X kapsamında, cam elyaf takviyeli plastik (FRP) basınçlı kap standardına göre üretilir. Seçimde yalnızca basınç sınıfı değil, port tipi (yan giriş veya uç giriş), eleman sayısı (4 veya 6 eleman) ve malzeme uyumluluğu da belirlenir.
Basınç kabı seçim kontrolleri
Maksimum çalışma basıncı — Sistem tasarım basıncının en az %15 üzerinde
Basınç darbesi payı — Hızlı vana kapamalarında oluşan artış hesaba katılmalı
Sıcaklık derecelendirmesi — Yüksek sıcaklıkta basınç sınıfı düşer
Eleman sayısı — 6 eleman standart, 4 eleman kısa kap uygulamaları
Port tipi — Yan giriş yüksek kapasitede, uç giriş küçük sistemlerde
Sertifikasyon — ASME damgası ve üretici test raporu
Yorulma ömrü — Sık başlat-durdur çevrimlerinde çevrim sayısı sınırı
O-ring ve kilit halkası — Basınç sınıfına uygun tip
Pompa nasıl seçilir ve gücü nasıl hesaplanır?
Yüksek basınç pompası, hesaplanan besleme basıncını ve besleme debisini birlikte karşılayacak şekilde seçilir. Pompa gücü, P(kW) = (Q × ΔP) ÷ (36 × η) formülüyle hesaplanır; buradaki Q m³/h cinsinden debi, ΔP bar cinsinden basınç ve η pompa verimidir.
Adım adım pompa seçimi
Adım 1 — Besleme debisini belirle: permeat ÷ recovery
Adım 2 — Hesaplanan toplam besleme basıncını al
Adım 3 — Kirlenme ve yaşlanma payı olarak yüzde 10-15 ek basınç ekle
Adım 4 — Kış sıcaklığı için ek basınç ihtiyacını değerlendir
Adım 5 — Pompa eğrisinden bu debi-basınç noktasını sağlayan modeli seç
Adım 6 — Çalışma noktasının pompa verimi en yüksek bölgede olduğunu doğrula
Adım 7 — Mil gücünü hesapla ve bir üst standart motor gücünü seç
Adım 8 — NPSH gereksinimini emiş koşullarıyla karşılaştır
Adım 9 — Malzeme seçimini yap: acı suda 304/316, deniz suyunda dubleks veya süper dubleks
Adım 10 — VFD kullanımını değerlendir
Örnek güç hesabı
33,33 m³/h debi ve 16,6 bar basınç, yüzde 75 pompa verimi ile:
Adım 1, mil gücü — (33,33 × 16,6) ÷ (36 × 0,75) = 20,5 kW
Adım 2, motor verimi (IE3, %94) — 20,5 ÷ 0,94 = 21,8 kW elektriksel güç
Adım 3, standart motor — 22 kW
Adım 4, spesifik enerji — 21,8 ÷ 25 = 0,87 kWh/m³
Adım 5, yıllık enerji (16 saat/gün, 300 gün) — 21,8 × 16 × 300 = 104.640 kWh
VFD ile basınç kontrolü neden önemlidir?
Frekans kontrollü sürücü (VFD), pompa devrini değiştirerek basıncı sürekli ayarlar. Sabit devirli bir pompada basınç yalnızca vana kısarak düşürülür ve kısılan basınç ısıya dönüşerek kaybolur; VFD ise gereken basıncı doğrudan üretir.
Kazanç, membranın yaşam döngüsü boyunca değişen basınç ihtiyacından gelir. Yeni membranlar tasarım debisini düşük basınçta üretir; VFD olmayan sistemlerde bu fazla basınç vanada boğulur. Membran yaşlandıkça basınç ihtiyacı artar ve VFD frekansı yükselerek buna uyum sağlar.
VFD kullanımının sağladıkları
Enerji tasarrufu — Yeni membranlarda yüzde 15-25 arası
Yumuşak kalkış — Basınç darbesi ve su koçu riskini ortadan kaldırır
Sabit debi kontrolü — Sıcaklık değişimlerinde permeat debisini sabit tutar
Membran koruması — Kontrollü basınç artışı, dakikada 0,7 bar sınırına uyum
Otomatik kompanzasyon — Kışın frekans yükselir, yazın düşer
Bakım kolaylığı — Motor ve pompa üzerindeki mekanik yük azalır
Son madde, sahada az kullanılan ama değerli bir teşhis aracıdır: sabit debi kontrolünde çalışan bir sistemde VFD frekansının zamanla yükselmesi, membranın kirlendiğini veya yaşlandığını doğrudan gösterir. Frekans eğrisi, normalize debi grafiğiyle aynı bilgiyi verir ve okunması daha kolaydır.
Basınç çok yüksek olursa ne olur?
Aşırı basınç, membranı ve basınç kabını doğrudan zorlar. En yaygın sonuç, membran yapraklarının besleme aralayıcısına doğru sıkışması ve tutkal hattının açılmasıdır; bu, geri dönüşü olmayan bir kaçak yaratır.
Aşırı basıncın sonuçları
Yaprak sıkışması (telescoping) — Elemanın ucu teleskopik biçimde açılır; onarılamaz
Tutkal hattı açılması — Kalıcı tuz kaçağı
Aşırı flux — Konsantrasyon polarizasyonu artar, kirlenme hızlanır
Basınç kabı yorulması — Çevrim sayısı azalır, uzun vadede çatlak riski
O-ring ezilmesi — Kaçak ve basınç kaybı
Ürün borusu deformasyonu — Kalıcı hasar
Enerji israfı — Gereksiz basınç, doğrudan elektrik maliyeti
Pompa aşırı yüklenmesi — Motor akımı yükselir, ısınma
Basınç artışı hızının da sınırı vardır. Devreye almada basınç dakikada 0,7 bar'ı aşmayacak hızda yükseltilmelidir; ani basınçlandırma, kademeli hasarın en yaygın nedenidir. Aynı şekilde durdurma da kademeli olmalıdır.
Basınç çok düşük olursa ne olur?
Yetersiz basınçta net itici basınç azalır, permeat debisi düşer ve permeat kalitesi bozulur. Kalite kaybının nedeni şudur: tuz geçişi büyük ölçüde basınçtan bağımsızdır, dolayısıyla aynı miktar tuz daha az suya dağılır ve permeat derişimi yükselir.
Düşük basıncın sonuçları
Permeat debisi düşer — Net itici basınçla doğru orantılı
Permeat iletkenliği yükselir — Aynı tuz, daha az su
Recovery düşer — Konsantre vanası sabitse gerçek recovery azalır
Konsantre debisi artar — Su kaybı yükselir
Kap çıkış debisi sınırı aşılabilir — Hidrolik sorunlar
Biyolojik kirlenme hızlanır — Düşük akış, yetersiz süpürme
Depo dolmaz — Sistem sürekli çalışır
Otomatik durdurma tetiklenmez — Evsel cihazlarda sürekli akış
Evsel cihazlarda şebeke basıncının 2 bar altına inmesi, otomatik durdurma valfinin hiç çalışmamasına ve cihazın kesintisiz su atmasına yol açar. Bu durumda basınçlandırma pompası eklemek hem üretim hem su kaybı sorununu birlikte çözer.
Basınç izlemesi, tek bir manometre ile yapılamaz. Sistemin farklı noktalarındaki basınç farkları, arızanın yerini doğrudan gösterir; bu nedenle ölçüm noktalarının tam olması teşhis kabiliyetini belirler.
Zorunlu basınç ölçüm noktaları
Ham su girişi — Şebeke veya kuyu basıncı
Ön arıtma girişi ve çıkışı — Media filtreleri ΔP
Kartuş filtre öncesi ve sonrası — En hızlı değişen ΔP
RO birinci kademe girişi — Besleme basıncı, ana referans
Kademeler arası — Kademe geçiş basıncı
Konsantre çıkışı — Toplam ΔP hesabı için
Permeat çıkışı — Karşı basınç kontrolü
Alarm ve emniyet eşikleri
Düşük emiş basıncı alarmı — Pompayı durdurur, kuru çalışmayı önler
Yüksek besleme basıncı alarmı — Membran maksimum basıncının altında ayarlanır
Emniyet vanası ayar basıncı — Basınç kabı sınıfının yüzde 90'ı
Yüksek ΔP alarmı — Referansın yüzde 15 üzeri
Düşük permeat debisi alarmı — Referansın yüzde 15 altı
Yüksek permeat iletkenliği alarmı — Referansın yüzde 15 üzeri
Basınç artış hızı sınırı — Dakikada 0,7 bar
Manometre ve transmitter kalibrasyonu üç ayda bir yapılmalıdır. Kalibrasyon dışı bir manometre, var olmayan bir arızayı gösterebileceği gibi gerçek bir sorunu da gizleyebilir. Ölçüm ve kontrol ekipmanları için ölçüm ve kontrol sistemleri sayfamızı inceleyebilirsiniz.
Basınç darbesi ve su koçu nasıl önlenir?
Basınç darbesi, akışın ani olarak kesilmesiyle boru içinde oluşan yüksek basınç dalgasıdır ve anlık olarak çalışma basıncının iki katına ulaşabilir. Ters osmoz sistemlerinde bu darbe, basınç kabı bağlantılarını, o-ringleri ve membran yapraklarını zorlar.
En yaygın kaynaklar hızlı kapanan solenoid vanalar, ani duran pompalar ve elektrik kesintileridir. 16 bar çalışma basıncındaki bir sistemde oluşan darbe anlık olarak 30 bara çıkabilir; 450 psi (31 bar) sınıfı bir basınç kabı bu değerde sınırına dayanır.
Basınç darbesini önleyen önlemler
VFD ile yumuşak kalkış ve duruş — En etkili ve en yaygın çözüm
Motorlu vanaların kapanma süresini uzatmak — Solenoid yerine yavaş kapanan tip
Genleşme tankı veya darbe emici — Hat üzerinde basınç yastığı
Yavaş açılan besleme vanası — Devreye almada kademeli basınçlandırma
Elektrik kesintisi senaryosu testi — Kesinti anında vanaların davranışı doğrulanmalı
Çek valf seçimi — Yavaş kapanan yaylı tip tercih edilmeli
Boru çapının doğru seçimi — Yüksek hız, darbe şiddetini artırır
Basınç kaydedici ile ölçüm — Darbe genliği ancak hızlı kayıtla görülür
Sahada basınç darbesi çoğunlukla teşhis edilmez çünkü standart bir manometre anlık tepe değerini gösteremez. Şüphe durumunda yüksek örnekleme hızlı bir basınç kaydedici ile ölçüm yapılmalıdır.
Ön arıtma basıncı nasıl etkiler?
Ön arıtmadaki her kademe bir basınç kaybı yaratır ve bu kayıp, yüksek basınç pompasının emişine ulaşan basıncı düşürür. Toplam ön arıtma kaybı hesaba katılmadığında pompa emişinde yetersiz basınç oluşur ve kavitasyon riski doğar.
Ön arıtma kademelerinin tipik basınç kayıpları
Multimedya filtresi, temiz — 0,3-0,5 bar; Geri yıkama eşiği: 0,8-1,0 bar
Aktif karbon filtresi, temiz — 0,3-0,6 bar; Değişim eşiği: 1,0 bar
Yumuşatıcı, temiz — 0,3-0,5 bar; Reçine sıkışmasında: 1,0 bar üzeri
Kartuş filtre, yeni — 0,2-0,3 bar; Değişim eşiği: 1,0 bar
Ultrafiltrasyon — 0,5-1,5 bar; Geri yıkama ile kontrol edilir
Dozaj enjeksiyon noktası ve statik karıştırıcı — 0,2-0,4 bar
Boru ve armatür kayıpları — 0,3-0,8 bar
Toplam tipik ön arıtma kaybı — 1,5-3,5 bar
Bu nedenle ham su basıncı 4 bar olan bir tesiste, ön arıtma sonrası pompa emişine ulaşan basınç 1-2,5 bar bandına iner. Pompanın NPSH gereksinimi bu değerin altında kalmalıdır; aksi halde emişte kavitasyon oluşur ve pompa hem gürültülü çalışır hem hızla aşınır.
Emiş basıncı kontrolleri
Pompa emişinde manometre bulunmalı — Zorunlu ölçüm noktası
Minimum emiş basıncı alarmı — Pompayı durdurur
NPSH mevcut, NPSH gerekli değerinin üzerinde olmalı — En az 0,5 m emniyet payı
Ön arıtma ΔP toplamı izlenmeli — Artış emiş basıncını düşürür
Besleme deposu kot farkı — Emiş basıncına katkı sağlar
Emiş hattı çapı — Bir ölçü büyük seçilmeli
Emiş hattında dirsek sayısı — En aza indirilmeli
Hava sızması — Rakor ve salmastradan hava emişi kavitasyon yaratır
Ön arıtma kademelerinin seçimi ve boyutlandırılması için filtrasyon sistemleri sayfamızı inceleyebilirsiniz.
Sık yapılan 5 hata
Hata 1: Basıncı besleme TDS'i üzerinden hesaplamak
Ozmotik basınç, besleme derişimi üzerinden değil besleme ile konsantre arasındaki ortalama derişim üzerinden hesaplanmalıdır. Besleme değeriyle yapılan hesap, yüzde 75 recovery'de gerçek ihtiyacın yaklaşık yarısını verir ve pompa yetersiz seçilir. Doğrusu, önce konsantrasyon faktörünü bulmak, konsantre derişimini hesaplamak ve ortalamayı almaktır.
Hata 2: Tasarımı yaz sıcaklığına göre yapmak
Yaz aylarında ölçülen su sıcaklığıyla boyutlandırılan bir sistem, kışın kapasitesinin yüzde 30-40'ını kaybeder. Her 1 °C düşüş, aynı debi için yaklaşık yüzde 3 daha fazla basınç ister. Doğrusu, tasarımda yılın en düşük su sıcaklığını esas almak, pompayı ve basınç kabı sınıfını bu koşula göre seçmektir.
Hata 3: Permeat karşı basıncını hesaba katmamak
Kalsit filtresi, UV reaktörü ve yüksek konumlu depo, permeat tarafında 1-2 bara varan karşı basınç yaratır; bu doğrudan net itici basınçtan düşer. Hesaba katılmadığında sistem kapasiteyi tutturamaz ve nedeni membranda aranır. Doğrusu, permeat hattına manometre koymak ve karşı basıncı toplam basınç hesabına dahil etmektir.
Hata 4: Basıncı dakikada 0,7 bar'dan hızlı yükseltmek
Devreye almada veya her başlatmada ani basınçlandırma, membran yapraklarını mekanik olarak zorlar ve tutkal hattını açar. Hasar tek seferde görünmez, çevrim sayısıyla birikir. Doğrusu, basınç artışını dakikada 0,7 bar ile sınırlamak, mümkünse VFD ile yumuşak kalkış uygulamak ve durdurmayı da kademeli yapmaktır.
Hata 5: Basınç kabını emniyet payı bırakmadan seçmek
Sistem tasarım basıncına eşit sınıfta seçilen bir basınç kabı, basınç darbelerinde ve kirlenmeyle artan basınç ihtiyacında sınıra dayanır. Doğrusu, kap sınıfını maksimum çalışma basıncının en az yüzde 15-20 üzerinde seçmek, emniyet vanasını sınıfın yüzde 90'ına ayarlamak ve ASME Section X sertifikasını aramaktır.
Devreye alma ve bakım kontrol listesi
Basınç tasarımı kontrol listesi
Ham su analizi son altı ay içinde ve akredite laboratuvarda yapıldı mı?
Konsantrasyon faktörü ve konsantre TDS hesaplandı mı?
Ortalama derişim üzerinden ozmotik basınç bulundu mu?
Tasarım flux değeri su tipine uygun bantta mı?
Gerekli net itici basınç hesaplandı mı?
Kademeler arası basınç kaybı tahmin edildi mi?
Permeat karşı basıncı ölçüldü veya hesaplandı mı?
Toplam besleme basıncı dört bileşenin toplamı olarak bulundu mu?
Kirlenme ve yaşlanma payı olarak yüzde 10-15 eklendi mi?
Kış su sıcaklığı için hesap tekrarlandı mı?
Pompa çalışma noktası verim eğrisinin tepesine yakın mı?
Motor gücü bir üst standart değere yuvarlandı mı?
Basınç kabı sınıfı yüzde 15-20 emniyet payıyla seçildi mi?
Emniyet vanası ayar basıncı belirlendi mi?
VFD kullanımı değerlendirildi mi?
İşletme ve bakım kontrol listesi
Günlük — Besleme, kademe arası, konsantre ve permeat basınçları okundu mu?
Günlük — Kartuş filtre fark basıncı kaydedildi mi?
Günlük — Pompa emiş basıncı kontrol edildi mi?
Haftalık — Toplam ΔP hesaplanıp referansla karşılaştırıldı mı?
Haftalık — VFD frekansı kaydedildi mi?
Aylık — Basınç eğilim grafiği güncellendi mi?
Aylık — Emniyet vanası görsel kontrolü yapıldı mı?
Üç aylık — Manometreler ve basınç transmitterleri kalibre edildi mi?
Üç aylık — Kartuş filtreler değiştirildi mi?
Altı aylık — Pompa kapalı vana basıncı testi yapıldı mı?
Altı aylık — Emniyet vanası ayar basıncı test edildi mi?
Yıllık — Basınç kabı gövde ve kilit halkası kontrolü yapıldı mı?
Yıllık — Basınç artış hızı sınırının otomasyonda tanımlı olduğu doğrulandı mı?
Sık Sorulan Sorular
Ters osmoz kaç bar basınçla çalışır?
Çalışma basıncı su tipine göre değişir: şebeke ve kuyu suyunda 8-16 bar, acı suda 15-25 bar, yüksek tuzlu acı suda 25-42 bar, deniz suyunda 55-70 bar, evsel cihazlarda ise 3-6 bar. Basınç bir ürün özelliği değil, ozmotik basınç ile hedeflenen fluxun toplamından çıkan bir tasarım sonucudur.
Ozmotik basınç nasıl hesaplanır?
Pratik hesapta her 1.000 ppm TDS yaklaşık 0,7 bar ozmotik basınca karşılık gelir. Hesap besleme derişimiyle değil ortalama derişimle yapılır: önce CF = 1 ÷ (1 − R) ile konsantre derişimi bulunur, sonra besleme ile konsantrenin ortalaması alınır. 800 ppm ve yüzde 75 recovery için ortalama 2.000 ppm ve ozmotik basınç 1,40 bardır.
Net itici basınç nedir?
Net itici basınç, ozmotik basınç ve karşı basınçlar düşüldükten sonra membranı gerçekten zorlayan basınçtır ve permeat debisini belirleyen tek değişkendir. NDP = Besleme basıncı − Ortalama ozmotik basınç − (ΔP ÷ 2) − Permeat karşı basıncı formülüyle hesaplanır.
Deniz suyu neden bu kadar yüksek basınç ister?
35.000 ppm TDS'li deniz suyunun ozmotik basıncı yaklaşık 24,5 bardır; yüzde 40 recovery'de ortalama derişim 46.725 ppm'e ve ozmotik basınç 32,7 bara çıkar. Bu değer aşılmadan hiç su üretilemez. Üzerine 22 bar net itici basınç eklendiğinde toplam 56,7 bara ulaşılır ve 1.000 psi sınıfı basınç kabı zorunlu hale gelir.
Kışın basınç neden yetmiyor?
Su sıcaklığı düştüğünde membranın geçirgenliği azalır; her 1 °C düşüş aynı debi için yaklaşık yüzde 3 daha fazla basınç gerektirir. 25 °C'de 16,6 bar ile çalışan bir sistem, 12 °C'de aynı debi için yaklaşık 22 bar ister. Tasarımın yılın en düşük su sıcaklığına göre yapılması bu sorunu önler.
Basınç çok yüksek olursa membrana zarar verir mi?
Verir. Aşırı basınçta membran yaprakları besleme aralayıcısına doğru sıkışır, elemanın ucu teleskopik biçimde açılır ve tutkal hattı ayrılır; bu hasar onarılamaz. Ayrıca basıncın dakikada 0,7 bar'dan hızlı yükseltilmesi, tek seferde görünmeyen ama çevrimle biriken hasar yaratır.
Basınç düşükse permeat kalitesi neden bozulur?
Tuz geçişi büyük ölçüde basınçtan bağımsızdır; basınç düştüğünde permeat debisi azalır ama aynı miktar tuz geçmeye devam eder. Sonuç, tuzun daha az suya dağılması ve permeat iletkenliğinin yükselmesidir. Bu nedenle iletkenlik artışı her zaman membran hasarı anlamına gelmez.
VFD kullanmak gerçekten enerji tasarrufu sağlar mı?
Sağlar. Sabit devirli pompada fazla basınç vanada boğularak ısıya dönüşür; VFD ise gereken basıncı doğrudan üretir. Yeni membranlarda tasarruf yüzde 15-25 bandındadır. Ayrıca yumuşak kalkış sağlayarak basınç darbesi riskini ortadan kaldırır ve frekans değeri membran durumunun dolaylı göstergesi olur.
Basınç kabı hangi sınıfta seçilmeli?
Sınıf, maksimum çalışma basıncının en az yüzde 15-20 üzerinde seçilir. Şebeke ve düşük TDS acı suda 300 psi, standart endüstriyel acı suda 450 psi, yüksek tuzlu acı su ve atık su geri kazanımında 600 psi, deniz suyunda 1.000 psi kullanılır. Kaplar ASME Section X kapsamında üretilmelidir.
Pompa gücü nasıl hesaplanır?
Mil gücü P(kW) = (Q × ΔP) ÷ (36 × η) formülüyle bulunur; Q m³/h debi, ΔP bar basınç, η pompa verimidir. 33,33 m³/h ve 16,6 bar, yüzde 75 verimle 20,5 kW mil gücü verir. IE3 motor verimiyle elektriksel güç 21,8 kW olur ve 22 kW standart motor seçilir.
Sisteminizin gerçekten kaç bar basınca ihtiyaç duyduğunu, su analiz raporunuz ve hedef kapasite bilgileriyle sayısal olarak hesaplamak mümkündür. Ham su analizinizi, hedef debinizi ve kullanım amacınızı paylaşırsanız proses mühendisliği ekibimiz ozmotik basınç, net itici basınç ve pompa seçimini içeren tam bir hesap raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı ters osmoz ve nano filtrasyon sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
