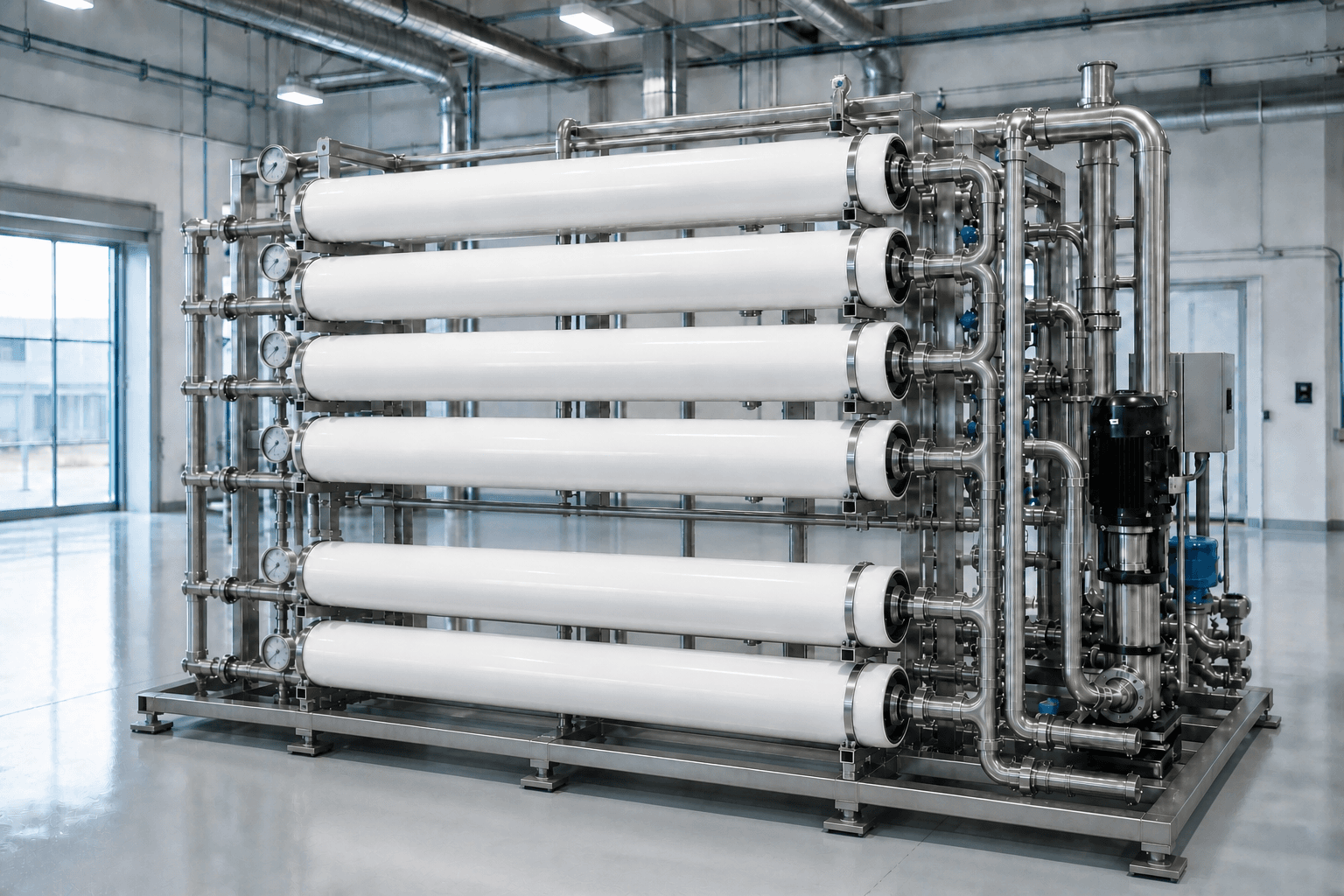

RO membranları seri mi paralel mi bağlanır? Array notasyonu, hidrolik sınırlar, kademe hesabı ve konsantre resirkülasyonu.
RO sistemlerinde membranlar iki biçimde bağlanır: bir basınç kabı içinde seri, kaplar arasında ise paralel. Seri bağlantı recovery'yi artırır çünkü her elemanın konsantresi bir sonrakinin beslemesi olur; paralel bağlantı ise kapasiteyi artırır ve hidrolik sınırları korur. Bu iki bağlantının kademeli birleşimi array yapısını oluşturur; 4:2 ve 6:3 en yaygın düzenlerdir.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Seri ve paralel bağlantının tanımı ve işlevleri
Kap içindeki eleman dizilişi ve derişim profili
Kademe (stage) kavramı ve geçiş (pass) ile farkı
Array notasyonunun okunması
Hidrolik sınırların array tasarımını nasıl belirlediği
Adım adım array hesabı örnekleri
Kademe sayısının recovery'ye etkisi
Ara booster pompa kullanımı
Konsantre resirkülasyonu ve ne zaman gerektiği
Permeat toplama düzeni ve karşı basınç
Array değişikliğinin sonuçları
Bu konuda en sık yapılan beş hata ve tasarım kontrol listesi
Seri ve paralel bağlantı nedir?
Ters osmoz sistemlerinde iki farklı bağlantı biçimi bir arada kullanılır ve her biri farklı bir amaca hizmet eder.
Seri bağlantı, bir basınç kabı içindeki elemanların ardışık dizilmesidir. İlk elemanın konsantresi ikinci elemanın beslemesi olur; bu, kap boyunca devam eder. Amaç recovery'yi artırmaktır.
Paralel bağlantı, birden fazla basınç kabının aynı besleme manifoldundan beslenmesidir. Her kap aynı basınç ve derişimdeki suyu alır. Amaç kapasiteyi artırmak ve kap başına debiyi hidrolik sınırlar içinde tutmaktır.
İki bağlantının karşılaştırması
Seri bağlantı — Konum: kap içinde; Amaç: recovery artışı; Sonuç: derişim kap boyunca yükselir
Paralel bağlantı — Konum: kaplar arası; Amaç: kapasite artışı; Sonuç: her kap aynı koşulda çalışır
Seri bağlantıda basınç — Kap boyunca düşer; her elemanda 0,2-0,4 bar
Paralel bağlantıda basınç — Tüm kaplarda aynı
Seri bağlantıda debi — Her elemanda azalır
Paralel bağlantıda debi — Manifolddan eşit dağılır
Seri bağlantıda kirlenme — İlk ve son elemanda farklı tipte
Paralel bağlantıda kirlenme — Kaplar arasında benzer
Membranın iç yapısını ve akış geometrisini RO membran nedir yazımızda ele aldık.
Kap içinde derişim nasıl değişir?
Bir basınç kabında elemanlar seri bağlıdır ve su kap boyunca ilerledikçe iki şey değişir: debi azalır, derişim artar.
Kap boyunca değişim
İlk eleman — Besleme: en temiz ve en yüksek debili; Permeat: en çok; Flux: en yüksek
İkinci eleman — Derişim artmış, debi azalmış
Orta elemanlar — Kademeli geçiş bölgesi
Son eleman — Besleme: en derişik ve en düşük debili; Permeat: en az; Flux: en düşük
Kap toplamı — 6 elemanlı kapta yaklaşık %45-55 recovery
Sayısal örnek
Kap girişine 13 m³/h besleme verilen, 6 elemanlı bir kapta her elemanın kendi beslemesinin yaklaşık yüzde 12'sini permeata çevirdiği varsayımıyla:
Adım 1, birinci eleman — Besleme 13,0 m³/h; permeat 1,56; çıkış 11,44 m³/h
Adım 2, ikinci eleman — Besleme 11,44; permeat 1,37; çıkış 10,07 m³/h
Adım 3, üçüncü eleman — Besleme 10,07; permeat 1,21; çıkış 8,86 m³/h
Adım 4, dördüncü eleman — Besleme 8,86; permeat 1,06; çıkış 7,80 m³/h
Adım 5, beşinci eleman — Besleme 7,80; permeat 0,94; çıkış 6,86 m³/h
Adım 6, altıncı eleman — Besleme 6,86; permeat 0,82; çıkış 6,04 m³/h
Adım 7, toplam permeat — 6,96 m³/h
Adım 8, kap recovery'si — 6,96 ÷ 13,0 = %53,5
Bu dağılımın sonuçları
Bu profil, sahada gözlemlenen birçok olguyu açıklar. İlk eleman en yüksek flux ile çalışır ve partikül yükünün tamamını görür; bu nedenle kolloidal kirlenme orada başlar.
Son eleman en derişik suyu görür ve en düşük debiyle çalışır; doygunluk sınırı orada aşılır ve kışır orada oluşur.
Ayrıca son elemanın flux değeri belirgin düşüktür. Tasarımda son eleman fluxunun minimum sınırın altına inmemesi kontrol edilmelidir; aksi halde o eleman verimsiz çalışır ve kirlenmeye açık hale gelir.
Kademe ile geçiş arasındaki fark nedir?
Bu iki kavram sıkça karıştırılır ve karıştırıldığında şartname ile teslim arasında uyumsuzluk doğar.
Kademe (stage), konsantre akımının bir sonraki basınç kabı grubuna verilmesidir. Amaç recovery'yi artırmaktır. İki kademeli bir sistem, birinci kademenin konsantresini ikinci kademeye besler.
Geçiş (pass), permeat akımının ikinci bir RO ünitesine verilmesidir. Amaç permeat kalitesini artırmaktır. İki geçişli bir sistem, birinci geçişin permeatını ikinci geçişe besler.
Kademe ve geçiş karşılaştırması
Kademe — Yönlendirilen akım: konsantre; Amaç: recovery artışı; Sonuç: daha az atık su
Geçiş — Yönlendirilen akım: permeat; Amaç: kalite artışı; Sonuç: daha temiz ürün
Kademe sayısı — Tipik 1-3
Geçiş sayısı — Tipik 1-2
Kademeli sistemde pompa — Genellikle tek; gerekirse ara booster
Geçişli sistemde pompa — Her geçiş için ayrı
Kademede basınç — Kademe boyunca düşer
Geçişte basınç — İkinci geçiş düşük basınçta çalışır
İki kademeli tek geçişli bir sistem çok yaygındır ve çift geçişli sistemle karıştırılmamalıdır. Teknik şartnamede kademe ve geçiş sayısı ayrı ayrı belirtilmelidir.
Array notasyonu, her kademedeki paralel kap sayısını gösterir. 4:2 notasyonu, birinci kademede 4 kap, ikinci kademede 2 kap bulunduğunu ifade eder.
Yaygın array düzenleri
1:0 (tek kademe, tek kap) — Recovery: %45-55; Kullanım: çok küçük sistemler
2:1 — Recovery: %65-75; Kullanım: küçük sistemler
3:2 — Recovery: %70-78; Kullanım: orta ölçek
4:2 — Recovery: %70-80; Kullanım: en yaygın endüstriyel düzen
6:3 — Recovery: %75-82; Kullanım: büyük sistemler
8:4 — Recovery: %75-82; Kullanım: çok büyük sistemler
4:2:1 — Recovery: %85-88; Kullanım: yüksek recovery hedefleri
6:3:2 — Recovery: %85-88; Kullanım: büyük ve yüksek recovery
Tek kademe + resirkülasyon — Recovery: %80-88; Kullanım: küçük sistemlerde alternatif
Kademe oranı neden 2:1?
Kademeler arasındaki kap sayısı oranı genellikle 2:1'dir. Bunun nedeni, birinci kademe çıkışındaki debinin yaklaşık yarıya inmiş olmasıdır.
Birinci kademede 4 kap varsa ve her kap yaklaşık yüzde 50 recovery yapıyorsa, çıkan konsantre debisi giriş debisinin yaklaşık yarısıdır. Bu debiyi 2 kaba dağıtmak, kap başına debiyi hidrolik sınırlar içinde tutar.
Oran 1:1 yapılırsa ikinci kademedeki kaplar çok düşük debiyle çalışır ve kap çıkış debisi alt sınırın altına iner. Oran 3:1 yapılırsa ikinci kademedeki kaplar aşırı debiyle zorlanır.
Hidrolik sınırlar array tasarımını nasıl belirler?
Array tasarımı, membran üreticilerinin tanımladığı hidrolik sınırlar içinde kalmak zorundadır. Bu sınırlar aşıldığında membran yüzeyindeki türbülans bozulur ve kirlenme hızlanır.
8 inç elemanlar için hidrolik sınırlar
Kap giriş debisi — 9-17 m³/h
Kap çıkış konsantre debisi — Minimum 3,6 m³/h
Eleman başına maksimum permeat — Yaklaşık 1,1 m³/h
Eleman başına maksimum ΔP — Yaklaşık 0,7 bar
Kap başına maksimum ΔP — 3,5 bar
Beta faktörü — Maksimum 1,2
4 inç elemanlar için hidrolik sınırlar
Kap giriş debisi — 2,3-4,3 m³/h
Kap çıkış konsantre debisi — Minimum 0,9 m³/h
Eleman başına maksimum permeat — Yaklaşık 0,25 m³/h
Eleman başına maksimum ΔP — Yaklaşık 0,7 bar
Kap başına maksimum ΔP — 3,5 bar
Sınırların tasarıma etkisi
Kap çıkış debisi alt sınırı, array tasarımını belirleyen en kritik kısıttır. Bu sınır, son kademedeki kap sayısını doğrudan sınırlar.
Sayısal örnek: 33,33 m³/h besleme ve yüzde 75 recovery ile konsantre debisi 8,33 m³/h olur. Bu debi tek kademede 6 kaba dağıtılırsa kap başına 1,39 m³/h düşer ve 3,6 m³/h sınırının çok altında kalır.
Aynı 6 kap 4:2 düzeninde dizildiğinde ikinci kademe çıkışı kap başına 8,33 ÷ 2 = 4,17 m³/h olur ve sınır sağlanır. Recovery değişmemiştir; değişen yalnızca hidrolik dağılımdır.
Kademe sayısı arttıkça ulaşılabilir recovery yükselir. Her kademe, önceki kademenin konsantresinden daha fazla su çeker.
Kademe sayısı ve recovery
Tek kademe, 6 elemanlı kap — Recovery: %45-55
İki kademe (4:2) — Recovery: %70-80
Üç kademe (4:2:1) — Recovery: %85-88
Dört kademe — Nadiren kullanılır; kışır sınırları engel olur
Tek kademe + resirkülasyon — Recovery: %80-88
Kademe eklemenin sınırları
Kademe sayısını artırmak recovery'yi yükseltir ama iki kısıt vardır.
Birincisi kimyasaldır: recovery yükseldikçe konsantre derişimi artar ve doygunluk sınırları aşılır. Kalsiyum karbonat, kalsiyum sülfat, baryum sülfat ve silika sınırları, kademe eklemekle aşılamaz.
İkincisi hidroliktir: her kademede debi azalır ve son kademede kap çıkış debisi alt sınırın altına inebilir. Bu durumda ya kap sayısı azaltılır ya ara booster kullanılır.
Üçüncü kademe ne zaman gerekir?
Üçüncü kademe, yüzde 85 üzeri recovery hedeflerinde kullanılır. Ancak bu hedefe ulaşmak için kimyasal koşulların da sağlanması gerekir: yumuşatma veya güçlü antiskalant programı, düşük silika ve baryum değerleri.
Üçüncü kademede debi çok düştüğü için genellikle tek kap kullanılır ve kap çıkış debisi dikkatle kontrol edilir. Sınır sağlanamıyorsa üçüncü kademe yerine konsantre resirkülasyonu tercih edilir.
Ara booster pompa ne zaman kullanılır?
Kademeler arasında basınç düşer ve ikinci kademedeki elemanlar daha düşük net itici basınçla çalışır. Bu, ikinci kademenin verimini düşürür.
Ara booster pompa, kademeler arasına yerleştirilerek basıncı yeniden yükseltir ve kademeler arasındaki flux dengesizliğini azaltır.
Ara booster kullanım gerekçeleri
Yüksek besleme TDS'i — Ozmotik basınç ikinci kademede yüksek
Yüksek recovery hedefi — Konsantre derişimi çok artmış
Kademeler arası flux dengesizliği — İlk kademe aşırı yükleniyor
Üç kademeli sistemler — Son kademede basınç yetersiz
Deniz suyu ikinci kademesi — Ozmotik basınç çok yüksek
Kademe ΔP yüksekse — Basınç kaybı telafi edilir
Ara booster olmadan ne olur?
Ara booster kullanılmayan sistemlerde birinci kademe elemanları yüksek flux ile çalışır ve daha hızlı kirlenir; ikinci kademe elemanları ise düşük flux ile çalışır ve verimsizdir.
Bu dengesizlik, birinci kademede sık kirlenme, ikinci kademede ise yetersiz üretim olarak görünür. Kademeler arası flux dengesizliği, projelendirme yazılımının uyarı verdiği durumlardan biridir.
Düşük TDS'li beslemelerde ozmotik basınç düşük olduğu için ara booster genellikle gerekmez. Yüksek TDS ve yüksek recovery kombinasyonunda ise gerekli hale gelir.
Konsantre resirkülasyonu ne zaman kullanılır?
Konsantre resirkülasyonu, konsantre akımının bir kısmının pompa emişine geri döndürülmesidir. Amaç, kap içi debiyi yapay olarak yükseltmektir.
Resirkülasyonun kullanım nedenleri
Küçük kapasiteli sistemler — Kap giriş debisi alt sınırın altında kalıyor
Yüksek recovery hedefi — Tek kademede yüksek recovery isteniyor
Kap çıkış debisi yetersiz — Hidrolik sınır sağlanamıyor
Kademe eklemek mümkün değil — Alan veya bütçe kısıtı
Mevcut sistemde recovery artırma — Retrofit uygulaması
Resirkülasyonun yan etkileri
Besleme derişimi artar — Geri dönen konsantre beslemeyi tuzlandırır
Ozmotik basınç yükselir — Enerji tüketimi artar
Kışır riski artar — Ortalama derişim yükselir
Pompa kapasitesi artar — Ek debi taşınmalı
Permeat kalitesi bir miktar bozulur — Besleme derişimi arttığı için
Bu nedenle resirkülasyon, kışır hesaplarının yeniden yapılmasını gerektirir. Konsantre tarafındaki LSI ve doygunluk değerleri, resirkülasyon dikkate alınarak hesaplanmalıdır.
Resirkülasyon oranı nasıl belirlenir?
Resirkülasyon oranı, kap giriş debisini alt sınıra getirecek en küçük değer olmalıdır. Gereğinden fazla resirkülasyon, gereksiz enerji ve kışır riski demektir.
Adım 1, mevcut kap giriş debisi hesaplanır
Adım 2, alt sınırla farkı bulunur
Adım 3, bu fark resirkülasyon debisi olarak belirlenir
Adım 4, yeni besleme derişimi hesaplanır
Adım 5, konsantre doygunluk değerleri yeniden kontrol edilir
Adım 6, pompa kapasitesi doğrulanır
Permeat toplama düzeni nasıl olmalı?
Permeat, her kaptan ayrı çıkar ve ortak bir manifoldda toplanır. Bu düzenin tasarımı, hem karşı basıncı hem teşhis kabiliyetini etkiler.
Permeat manifold tasarım kuralları
Manifold çapı — Basınç kaybını en aza indirecek şekilde
Kap bazlı numune musluğu — Her kapta zorunlu
Kapatılabilir vana — Permeat hattına konmamalı; konacaksa kilitlenmeli
Vakum kırıcı — Negatif basıncı önler
Debimetre — Toplam permeat için
İletkenlik transmitteri — Toplam permeat için
Kademe bazlı ölçüm — Mümkünse ayrı
Örnekleme noktaları — Kolay erişilebilir
Permeat karşı basıncı neden kritik?
Permeat tarafındaki her 1 bar basınç, net itici basınçtan aynen düşer. Kalsit filtresi, UV reaktörü ve yüksek konumlu depo, permeat tarafında 1-2 bara varan karşı basınç yaratır.
Bu kayıp hesaba katılmadığında sistem kapasiteyi tutturamaz ve nedeni membranda aranır. Permeat hattına manometre konması ve karşı basıncın izlenmesi bu yanlışı önler.
Kap bazlı ölçüm neden zorunlu?
Kap bazlı permeat numune musluğu olmayan bir sistemde, tuz kaçağı tespit edildiğinde hangi kapta olduğu belirlenemez. Bu durumda ya tüm elemanlar değiştirilir ya kaplar tek tek sökülür.
Bu musluklar montaj aşamasında çok düşük maliyetle eklenir; sonradan eklenmesi ise sistemin durdurulmasını gerektirir.
Mevcut bir sistemde array yapısı değiştirilebilir; bu, recovery artırmanın en düşük maliyetli yollarından biridir.
Array değişikliği senaryoları
Tek kademeden iki kademeye — Manifold değişikliği; recovery belirgin artar
4:2'den 4:2:1'e — Üçüncü kademe eklenir; recovery %85'e çıkabilir
Kap başına eleman artırma — Uzun kap gerekir; hidrolik dengelenir
Resirkülasyon ekleme — En düşük maliyetli; kışır hesabı gerekir
Kap sayısı azaltma — Debi düşmüşse hidrolik düzeltme
Değişiklik öncesi kontroller
Konsantre doygunluk hesapları yeniden yapıldı mı
LSI, CaSO4, BaSO4 ve silika sınırları içinde mi
Kap giriş ve çıkış debileri sınırlar içinde mi
Pompa kapasitesi yeni basınç ihtiyacını karşılıyor mu
Basınç kabı sınıfı yeterli mi
Antiskalant programı yeni recovery'ye uygun mu
Ön arıtma yeni besleme debisini karşılıyor mu
Projelendirme yazılımında yeni senaryo çalıştırıldı mı
Değişiklik sonrası
Tüm referans değerler yenilenmeli
Konsantre vanası yeniden ayarlanmalı
Recovery doğrulanmalı
Kap bazlı profil çıkarılmalı
Otomasyon alarm eşikleri güncellenmeli
İlk hafta normalize değerler günlük izlenmeli
Konsantre doygunluk değerleri sahada doğrulanmalı
Array değişikliği, kışır riskini artırdığı için ilk aylarda yakın izleme gerektirir. Fark basıncındaki hızlı artış, sınırların aşıldığını gösterir.
Kap başına eleman sayısı nasıl seçilir?
Kap başına eleman sayısı, hem recovery'yi hem hidrolik dengeyi etkileyen bir tasarım parametresidir.
Eleman sayısına göre kap özellikleri
4 elemanlı kap — Kap recovery'si: %35-45; Kap boyu: yaklaşık 4,3 m; Kullanım: kısa alan, düşük kot
6 elemanlı kap — Kap recovery'si: %45-55; Kap boyu: yaklaşık 6,3 m; Kullanım: standart endüstriyel
7 elemanlı kap — Kap recovery'si: %50-58; Kap boyu: yaklaşık 7,3 m; Kullanım: deniz suyu
8 elemanlı kap — Kap recovery'si: %55-62; Kap boyu: yaklaşık 8,3 m; Kullanım: büyük tesisler
Eleman sayısının etkileri
Kap başına eleman sayısı arttıkça kap ve bağlantı sayısı azalır; birim maliyet düşer. Buna karşılık kap içi basınç kaybı artar ve son elemanın gördüğü derişim yükselir.
Sayısal örnek: 6 elemanlı bir kapta toplam ΔP yaklaşık 1,5-2,4 bar iken, 8 elemanlı bir kapta 2,0-3,2 bara çıkar. Kap sınırı 3,5 bar olduğu için 8 elemanlı kaplarda kirlenme marjı daralır.
Ayrıca son elemanın flux değeri eleman sayısı arttıkça düşer. Minimum flux sınırının altına inen bir eleman verimsiz çalışır ve kirlenmeye açık hale gelir.
Kap boyu ve yerleşim
Kap boyu, yerleşim planlamasında kritik bir kısıttır. 6 elemanlı bir 8 inç kap yaklaşık 6,3 metredir ve eleman değişimi için önünde en az kap boyu kadar boşluk gerekir.
Bu, toplam yerleşim uzunluğunun yaklaşık 13 metreye çıkması demektir. Alan kısıtı olan tesislerde 4 elemanlı kaplar veya 4 inç sistemler değerlendirilmelidir.
Besleme ve konsantre manifoldları, kaplar arasındaki debi dağılımını belirler. Kötü tasarlanmış bir manifold, kaplar arasında dengesizlik yaratır.
Manifold tasarım kuralları
Manifold çapı — Kap sayısına ve toplam debiye göre; basınç kaybı en aza indirilmeli
Akış hızı — Manifoldda 1,5-3 m/s bandında
Simetrik dağılım — Kaplara eşit basınçta besleme
Port konumu — Yan giriş veya uç giriş; kapasiteye göre
Bağlantı tipi — Victaulic veya flanş; sızdırmazlık
Malzeme — Besleme tarafında 316L, deniz suyunda dubleks
Genleşme payı — Sıcaklık değişimlerine karşı
Destek ve askı — Titreşim ve ağırlık
Drenaj noktaları — Sistem boşaltma
Havalandırma — Devreye almada hava tahliyesi
Dengesiz dağılımın belirtileri
Kaplar arası permeat debisi farkı — Belirgin sapma
Kaplar arası iletkenlik farkı — %10 üzeri
Belirli kaplarda hızlı kirlenme — Yüksek debi alan kaplar
Belirli kaplarda düşük üretim — Az debi alan kaplar
Kademe girişinde basınç dalgalanması
Bu belirtiler görüldüğünde manifold tasarımı ve vana ayarları gözden geçirilmelidir. Bazı sistemlerde kap girişlerine dengeleme vanaları konularak dağılım düzeltilir.
Deniz suyu sistemlerinde array farklı mıdır?
Deniz suyu sistemlerinde recovery düşük olduğu için array yapısı da farklılaşır. Yüzde 35-45 recovery bandında çalışılır ve bu, genellikle tek kademe ile sağlanır.
SWRO array özellikleri
Kademe sayısı — Genellikle tek kademe
Kap başına eleman — 6-7 eleman
Kap recovery'si — %35-45
Kap giriş debisi — Acı su sistemlerine benzer sınırlar
Kap çıkış debisi — Recovery düşük olduğu için sınır kolay sağlanır
Basınç kabı sınıfı — 1.000 psi zorunlu
Enerji geri kazanım — Konsantre hattında; array tasarımını etkiler
Ara booster — Çift kademeli SWRO'da kullanılır
Neden tek kademe yeterli?
Deniz suyunda recovery yüzde 40 civarında olduğu için konsantre debisi permeatın yaklaşık 1,5 katıdır. Bu yüksek debi, kap çıkış sınırını kolayca sağlar ve ikinci kademeye ihtiyaç bırakmaz.
Acı su sistemlerinde ise yüzde 75 recovery'de konsantre debisi permeatın üçte biri kadardır; bu düşük debi, kademeli array yapısını zorunlu kılar.
Enerji geri kazanımın array'e etkisi
Enerji geri kazanım cihazı, konsantre hattına yerleştirilir ve basıncı besleme akımına aktarır. Bu, konsantre hattındaki basınç profilini değiştirir.
Basınç değiştirici kullanılan sistemlerde, besleme akımının bir kısmı ana pompadan, bir kısmı ise geri kazanım cihazından gelir. Bu iki akım bir booster pompayla dengelenir. Array tasarımı bu akış şemasına göre yapılır.
Deniz suyu sistemlerini SWRO 8040 sayfasında inceleyebilirsiniz.
Array tasarımı enerjiyi nasıl etkiler?
Array yapısı, doğrudan enerji tüketimini etkilemez ancak dolaylı etkileri belirgindir.
Array'in enerjiye dolaylı etkileri
Kademe sayısı — Her kademe ek basınç kaybı yaratır
Kap başına eleman sayısı — Fazla eleman, fazla ΔP
Manifold tasarımı — Kötü tasarım ek basınç kaybı
Ara booster — Ek enerji tüketimi ama denge sağlar
Konsantre resirkülasyonu — Ek debi, ek enerji
Recovery hedefi — Yüksek recovery, düşük besleme debisi, düşük pompa gücü
Recovery yükseldiğinde besleme debisi düşer ve pompa gücü azalır. 25 m³/h permeat için yüzde 50 recovery'de besleme 50 m³/h, yüzde 75'te 33,33 m³/h, yüzde 85'te 29,4 m³/h olur.
Buna karşılık recovery yükseldikçe ortalama derişim ve ozmotik basınç artar; bu, gereken basıncı bir miktar yükseltir. Net etki, düşük TDS'li sularda enerji lehinedir.
Sayısal örnek: 800 ppm besleme suyunda yüzde 50 recovery'de spesifik enerji yaklaşık 1,08 kWh/m³ iken, yüzde 75 recovery'de 0,82 kWh/m³'e iner. Tasarruf yüzde 24'tür.
Array yapısı, kirlenmenin nerede ve ne hızda oluşacağını doğrudan belirler. Doğru tasarlanmış bir array, kirlenme yükünü kademeler arasında dengeler.
Array'in kirlenmeye etkileri
Birinci kademe fluxu — Yüksekse kolloidal kirlenme hızlanır
Son kademe derişimi — Yüksekse kışır riski artar
Kap çıkış debisi — Düşükse süpürme yetersiz kalır
Kademeler arası flux dengesizliği — Birinci kademe aşırı yüklenir
Kap başına eleman sayısı — Fazlaysa son elemanda derişim yüksek
Manifold dengesizliği — Bazı kaplar aşırı debi alır
Beta faktörü — Sınır aşılırsa çökelme erken başlar
Flux dengesizliği nasıl ölçülür?
Projelendirme yazılımı, eleman bazında flux değerlerini verir. İlk elemanın fluxu ile son elemanın fluxu arasındaki fark, dengesizliğin ölçüsüdür.
Sağlıklı bir tasarımda ilk eleman fluxu maksimum sınırın altında, son eleman fluxu ise minimum sınırın üzerinde kalmalıdır. Aradaki fark çok büyükse array yeniden düzenlenmelidir.
Dengesizliği azaltan yöntemler: ara booster kullanmak, kademe oranını değiştirmek, kap başına eleman sayısını artırmak veya farklı kademelerde farklı membran serisi kullanmak.
Kademelerde farklı seri kullanımı
Bazı tasarımlarda birinci kademede daha az geçirgen, son kademede daha geçirgen elemanlar kullanılır. Bu, flux dağılımını dengeleyen bir yöntemdir.
Uygulama, projelendirme yazılımıyla doğrulanmalıdır. Ayrıca farklı seri kullanımı, yedek parça yönetimini karmaşıklaştırır; her kademe için ayrı stok tutulması gerekir.
Devreye almada array nasıl doğrulanır?
Array tasarımının sahada beklendiği gibi çalıştığı, devreye almada ölçümlerle doğrulanmalıdır.
Doğrulama ölçümleri
Kademe girişi basınçları — Her kademede ayrı
Kademeler arası ΔP — Hesaplanan değerle karşılaştırılır
Kap bazlı permeat debisi — Mümkünse ölçülür veya hesaplanır
Kap bazlı permeat iletkenliği — Profil çıkarılır
Konsantre debisi — Recovery doğrulanır
Kap giriş debisi — Hesapla karşılaştırılır
Kap çıkış debisi — Alt sınır kontrolü
Toplam permeat debisi — Tasarım değeriyle karşılaştırılır
Kabul kriterleri
Permeat debisi — Tasarım değerinin %95 üzerinde
Permeat iletkenliği — Hesaplanan değerin altında
Kaplar arası iletkenlik farkı — %10'un altında
Kademeler arası ΔP — Hesaplanan temiz değere yakın
Kap giriş debisi — Sınırlar içinde
Kap çıkış debisi — Alt sınırın üzerinde
Recovery — Tasarım değerinde
Basınç kararlılığı — Dalgalanma yok
Bu kriterler sağlanmadığında sorun genellikle manifold dengesizliği, vana ayarı veya montaj hatasıdır. Kap bazlı ölçümler, sorunun konumunu doğrudan gösterir.
Devreye alma sonrası izleme
İlk hafta, kademe bazlı ΔP değerleri günlük izlenmelidir. Belirli bir kademede hızlı artış, o kademede beklenenden fazla yük olduğunu gösterir.
Bu erken uyarı, array tasarımında bir düzeltme gerekip gerekmediğini ilk aylarda ortaya çıkarır. Sonradan fark edilen dengesizlikler, birkaç yıllık erken kirlenmeye mal olabilir.
Küçük sistemlerde array nasıl kurulur?
Küçük kapasiteli sistemlerde hidrolik sınırların sağlanması zorlaşır. Debi düşük olduğu için kap giriş debisi alt sınırın altında kalabilir.
Küçük sistemlerde seçenekler
4 inç elemanlara geçmek — Hidrolik sınırlar orantılı olarak küçülür
Konsantre resirkülasyonu — Kap içi debiyi yapay yükseltir
Tek kap, çok elemanlı — Seri bağlantıyla recovery sağlanır
Kap başına eleman sayısını artırmak — Uzun kap kullanımı
Recovery'yi düşürmek — Konsantre debisi artar, sınır sağlanır
Kesikli çalıştırma — Yüksek debide çalışıp durmak
4 inç ile 8 inç karşılaştırması
5 m³/h permeat, yüzde 75 recovery ile besleme 6,67 m³/h olur.
8 inç ile — Tek kapta giriş debisi 6,67 m³/h; sınır 9-17; sağlanmıyor
4 inç ile — İki kapta giriş debisi 3,33 m³/h; sınır 2,3-4,3; sağlanıyor
8 inç + resirkülasyon — 3 m³/h resirkülasyon ile giriş 9,67 m³/h; sağlanıyor
Karar — 4 inç daha basit; resirkülasyon ek enerji ve kışır riski demek
Bu örnek, küçük kapasitelerde 4 inç elemanların neden tercih edildiğini gösterir.
Recovery düşürme seçeneği
Hidrolik sınırı sağlamak için recovery düşürülebilir. Ancak bu, su tüketimini artırır ve çoğu tesiste kabul edilmez.
5 m³/h permeat için yüzde 60 recovery'de besleme 8,33 m³/h olur ve 8 inç sınırına yaklaşır. Ancak konsantre debisi 3,33 m³/h'e çıkar; su kaybı yüzde 25'ten yüzde 40'a yükselir.
Karar, su bedeli ile 4 inç sisteme geçiş maliyeti karşılaştırılarak verilmelidir.
Array dokümantasyonu nasıl hazırlanır?
Array yapısı, sistemin ömrü boyunca kullanılacak bir referans dokümanıdır. Eksik dokümantasyon, ileride yapılacak müdahaleleri zorlaştırır.
Dokümanda bulunması gerekenler
Array notasyonu — Kademe ve kap sayıları
Kap numaralandırma şeması — Fiziksel konumla eşleşmeli
Kap numaralandırma şeması, kap bazlı ölçümlerin yorumlanmasını sağlar. Numaralar fiziksel konumla eşleşmeli ve kapların üzerine kalıcı olarak işaretlenmelidir.
Numaralandırma olmadan, bir sapma tespit edildiğinde hangi kabın kastedildiği belirsiz kalır. Özellikle çok kaplı sistemlerde bu karışıklık müdahaleyi geciktirir.
Ayrıca eleman pozisyon kaydı bu şemaya bağlıdır: her elemanın hangi kapta ve kaçıncı sırada olduğu, otopsi ve kaçak teşhisinde doğrudan kullanılır.
Sık yapılan 5 hata
Hata 1: Kademe ile geçişi karıştırmak
Kademe konsantre akımının, geçiş ise permeat akımının yönlendirilmesidir. İki kademeli bir sistem "çift geçişli" olarak tanımlandığında yanlış beklenti oluşur ve teslimde kalite hedefi tutmaz. Doğrusu, teknik şartnamede kademe ve geçiş sayısını ayrı ayrı ve açıkça belirtmektir.
Hata 2: Kap çıkış debisi sınırını kontrol etmemek
Kap çıkış konsantre debisi 8 inç elemanlarda 3,6 m³/h alt sınırının altına indiğinde membran yüzeyindeki tuzlar süpürülemez ve kışır oluşur. Doğrusu, array tasarımında her kademenin çıkış debisini kap sayısına bölerek kontrol etmek ve sınır sağlanmıyorsa kademe düzenini değiştirmektir.
Hata 3: Kademe oranını keyfi seçmek
Kademeler arası kap oranı, debinin kademe boyunca nasıl azaldığına göre belirlenir; genellikle 2:1'dir. Oran 1:1 yapıldığında ikinci kademe çok düşük debiyle çalışır, 3:1 yapıldığında ise aşırı debiyle zorlanır. Doğrusu, oranı hidrolik hesapla belirlemek ve projelendirme yazılımıyla doğrulamaktır.
Hata 4: Resirkülasyonu kışır hesabı yapmadan eklemek
Konsantre resirkülasyonu, geri dönen akımla besleme derişimini artırır; ozmotik basınç yükselir ve kışır riski büyür. Doğrusu, resirkülasyon eklemeden önce yeni besleme derişimini hesaplamak, konsantre tarafındaki LSI ve doygunluk değerlerini yeniden kontrol etmek ve antiskalant programını buna göre güncellemektir.
Hata 5: Kap bazlı permeat numune musluğu koymamak
Bu musluklar olmadan tuz kaçağının hangi kapta olduğu belirlenemez; sonuç ya toplu eleman değişimi ya kapların tek tek sökülmesidir. Montajda çok düşük maliyetle eklenirler, sonradan eklenmesi ise sistemin durdurulmasını gerektirir. Doğrusu, her kaba permeat numune musluğu koymayı tasarım şartına yazmaktır.
Array tasarımı kontrol listesi
Tasarım kontrol listesi
Hedef permeat debisi ve recovery belirlendi mi?
Besleme ve konsantre debileri hesaplandı mı?
Tasarım flux değeri su tipine uygun bantta mı?
Gerekli membran alanı ve eleman sayısı hesaplandı mı?
Kap başına eleman sayısı belirlendi mi?
Array düzeni denendi ve hidrolik sınırlar kontrol edildi mi?
Birinci kademe kap giriş debisi 9-17 m³/h bandında mı?
Son kademe kap çıkış debisi 3,6 m³/h üzerinde mi?
Eleman başına permeat debisi sınır altında mı?
Kap başına ΔP 3,5 bar sınırının altında mı?
Beta faktörü 1,2'yi aşmıyor mu?
Kademeler arası flux dengesizliği kabul edilebilir mi?
Ara booster gerekli mi değerlendirildi mi?
Konsantre doygunluk değerleri hesaplandı mı?
Kış sıcaklığı senaryosu çalıştırıldı mı?
Üç yıllık yaşlanma senaryosu kontrol edildi mi?
Projelendirme yazılımı uyarıları giderildi mi?
Montaj ve izleme kontrol listesi
Her kaba permeat numune musluğu konuldu mu?
Kademe girişlerine manometre konuldu mu?
Konsantre hattına debimetre konuldu mu?
Permeat hattına manometre ve vakum kırıcı konuldu mu?
Permeat hattında kapatılabilir vana yok veya kilitli mi?
Eleman seri numaraları ve kap pozisyonları kaydedildi mi?
Devreye almada kap bazlı iletkenlik profili çıkarıldı mı?
Kademe bazlı ΔP ayrı kaydediliyor mu?
Gerçek recovery hesaplanıp doğrulandı mı?
Referans değerler eksiksiz kaydedildi mi?
Sık Sorulan Sorular
Membranlar seri mi paralel mi bağlanır?
İkisi birden kullanılır. Bir basınç kabı içindeki elemanlar seri bağlanır; ilk elemanın konsantresi ikincinin beslemesi olur ve bu recovery'yi artırır. Kaplar ise birbirine paralel bağlanır; her kap aynı besleme manifoldundan beslenir ve bu kapasiteyi artırır.
Array notasyonu ne anlama gelir?
Her kademedeki paralel kap sayısını gösterir. 4:2 notasyonu birinci kademede 4, ikinci kademede 2 kap olduğunu ifade eder. 4:2:1 ise üç kademeli bir sistemi gösterir. Kademeler arası oran genellikle 2:1'dir çünkü kademe çıkışındaki debi yaklaşık yarıya iner.
Kademe ile geçiş arasındaki fark nedir?
Kademe, konsantre akımının bir sonraki kap grubuna verilmesidir ve recovery'yi artırır. Geçiş ise permeat akımının ikinci bir RO ünitesine verilmesidir ve kaliteyi artırır. İki kademeli tek geçişli sistem yaygındır ve çift geçişli sistemle karıştırılmamalıdır.
Kap içinde derişim nasıl değişir?
Su kap boyunca ilerledikçe debi azalır ve derişim artar. 6 elemanlı bir kapta ilk eleman en temiz ve en yüksek debili suyu görür; son eleman ise en derişik ve en düşük debili suyu işler. Kap toplamında yüzde 45-55 recovery elde edilir.
Neden kolloidal kirlenme ilk elemanda, kışır son elemanda oluşur?
Partiküller ve kolloidler sisteme girdikleri noktada tutulur; bu nedenle kolloidal kirlenme birinci kademedeki ilk elemanda başlar. Kışır ise derişimin en yüksek olduğu yerde oluşur; doygunluk sınırı son kademedeki son elemanda aşılır.
Kap çıkış debisi neden önemli?
Kap çıkışındaki konsantre debisi, membran yüzeyindeki türbülansı sağlayan akımdır. 8 inç elemanlarda minimum 3,6 m³/h olmalıdır. Bu sınırın altına inildiğinde tuzlar süpürülemez, konsantrasyon polarizasyonu artar ve kışır oluşur.
Ara booster pompa ne zaman gerekir?
Yüksek besleme TDS'i, yüksek recovery hedefi, üç kademeli sistemler ve kademeler arası belirgin flux dengesizliği durumlarında gerekir. Booster olmadan birinci kademe aşırı yüklenir ve hızlı kirlenir; ikinci kademe ise düşük flux ile verimsiz çalışır.
Konsantre resirkülasyonu ne işe yarar?
Konsantrenin bir kısmını pompa emişine geri döndürerek kap içi debiyi yapay olarak yükseltir. Küçük kapasiteli sistemlerde hidrolik sınırları sağlamak veya tek kademede yüksek recovery elde etmek için kullanılır. Besleme derişimini artırdığı için kışır hesapları yeniden yapılmalıdır.
Array sonradan değiştirilebilir mi?
Değiştirilebilir ve recovery artırmanın en düşük maliyetli yollarından biridir. Ancak öncesinde konsantre doygunluk hesapları yenilenmeli, hidrolik sınırlar kontrol edilmeli, pompa ve basınç kabı kapasitesi doğrulanmalıdır. Değişiklik sonrası tüm referans değerler yenilenmelidir.
Kap bazlı numune musluğu şart mı?
Şarttır. Bu musluklar olmadan tuz kaçağının hangi kapta olduğu belirlenemez ve sonuç ya toplu eleman değişimi ya kapların tek tek sökülmesi olur. Montajda çok düşük maliyetle eklenirler; sonradan eklenmesi sistemin durdurulmasını gerektirir.
Sisteminiz için uygun array yapısını, su analiz raporunuz ve hedef recovery değeriniz üzerinden hidrolik sınırları ve konsantre doygunluk değerlerini kontrol ederek belirlemek mümkündür. Analiz raporunuzu, hedef debinizi ve mevcut kap yapılandırmanızı paylaşırsanız proses mühendisliği ekibimiz array tasarım raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı RO 8040 sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
