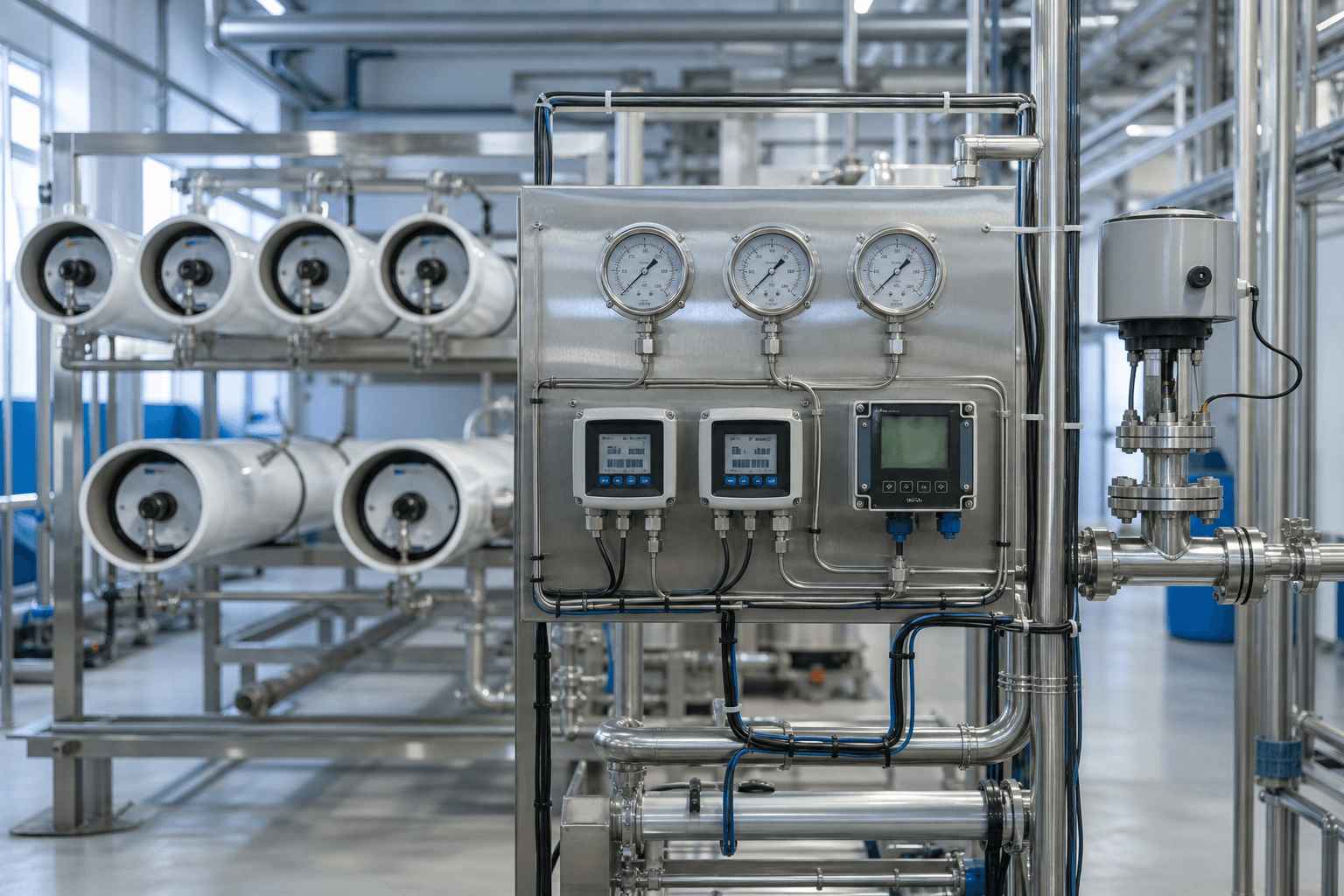

RO Sisteminde Recovery Oranı Nedir? %50, %75 ve %85 Recovery Ne Anlama Gelir?
RO recovery oranı nedir, nasıl hesaplanır? %50, %75 ve %85 recovery değerlerinin sayısal karşılıkları ve kışır sınırları.
Recovery oranı, ters osmoz sistemine giren besleme suyunun yüzde kaçının temiz permeat olarak geri kazanıldığını gösteren orandır ve R = (Qp ÷ Qf) × 100 formülüyle hesaplanır. Yüzde 50 recovery besleme suyunun yarısının, yüzde 75 recovery dörtte üçünün, yüzde 85 recovery ise yaklaşık altıda beşinin ürüne dönüştüğü anlamına gelir. Kalan kısım, tuzları taşıyan konsantre olarak sistemden çıkar.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Recovery oranının tanımı, üç farklı hesaplama yöntemi ve saha ölçümü
Eleman recovery'si ile sistem recovery'si arasındaki kritik fark
Yüzde 50, yüzde 75 ve yüzde 85 recovery değerlerinin sayısal karşılıkları
Konsantrasyon faktörü ve tuz derişiminin recovery ile değişimi
Recovery'nin üst sınırını belirleyen LSI, kalsiyum sülfat, baryum sülfat ve silika hesapları
Recovery ile permeat kalitesi, enerji tüketimi ve array hidroliği arasındaki ilişkiler
Konsantrasyon polarizasyonu ve beta faktörünün recovery üzerindeki etkisi
Deniz suyu sistemlerinde recovery'nin neden düşük tutulduğu
Devreye almada recovery'nin doğru ayarlanması ve zamanla sapmasının teşhisi
Recovery konusunda en sık yapılan beş hata ve saha kontrol listesi
RO sisteminde recovery oranı nedir?
Recovery oranı, ters osmoz sisteminin ürettiği permeat debisinin besleme debisine bölünmesiyle bulunan ve yüzdeyle ifade edilen tasarım parametresidir. Sistem verimliliğinin en temel göstergesidir; su tüketimi, atık su miktarı, enerji ihtiyacı, permeat kalitesi ve membran ömrünün tamamı bu tek değere bağlıdır.
Recovery bir kalite göstergesi değil, bir tasarım kararıdır. Aynı membranla kurulan iki sistemden biri yüzde 50, diğeri yüzde 80 recovery ile çalışabilir; fark membranın kendisinden değil, konsantre vanasının ayarından, array yapısından ve ön arıtmanın kapasitesinden gelir. Bu nedenle "yüksek recovery iyidir" gibi genel bir hüküm yanlıştır; doğru recovery, besleme suyunun kimyasının izin verdiği en yüksek değerdir.
Değerin sınırını belirleyen fizik şudur: permeat çekildikçe geride kalan suda tuzlar derişir. Derişim, tuzların çözünürlük sınırını aştığı anda membran yüzeyine çökelir. Bu nedenle recovery, keyfi olarak yükseltilebilen bir ayar değil, su kimyası tarafından tavanı çizilmiş bir aralıktır.
Recovery ile ilişkili temel kavramlar
Permeat (Qp) — Membrandan geçen arıtılmış su; sistemin ürünü
Konsantre (Qc) — Membrandan geçmeyen, tuzları taşıyan derişik akım; reject veya brine olarak da anılır
Besleme (Qf) — Sisteme giren toplam su; Qf = Qp + Qc
Recovery (R) — Permeatın besleme içindeki yüzde payı
Konsantrasyon faktörü (CF) — Konsantre derişiminin besleme derişimine oranı
Tuz reddi — Membranın tuzu tutma yüzdesi; recovery ile karıştırılmamalıdır
Beta faktörü — Membran yüzeyindeki derişimin ana akım derişimine oranı
Ters osmozun temel çalışma prensibi ve ozmotik basınç kavramı için ters osmoz nedir ve nasıl çalışır yazımız bu rehberin ön okumasıdır.
Recovery oranı nasıl hesaplanır?
Recovery oranı, permeat debisinin besleme debisine bölünmesiyle hesaplanır ve sahada üç farklı yoldan bulunabilir. En doğru yöntem, permeat ve konsantre debimetrelerinin okunmasıdır; besleme debimetresi çoğu sistemde bulunmadığı için besleme değeri bu ikisinin toplamından türetilir.
Üç hesaplama yöntemi
Yöntem 1, besleme üzerinden — R = (Qp ÷ Qf) × 100; besleme debimetresi varsa doğrudan uygulanır
Yöntem 2, permeat ve konsantre üzerinden — R = [Qp ÷ (Qp + Qc)] × 100; en yaygın saha yöntemi
Yöntem 3, iletkenlik üzerinden yaklaşık — R ≈ [1 − (İletkenlik besleme ÷ İletkenlik konsantre)] × 100; debimetre yoksa kaba kontrol amaçlı
Adım adım hesap örneği
Permeat debimetresi 25 m³/h, konsantre debimetresi 8,33 m³/h gösteren bir sistem için:
Adım 1, besleme debisi — 25 + 8,33 = 33,33 m³/h
Adım 2, oran — 25 ÷ 33,33 = 0,75
Adım 3, yüzdeye çevirme — 0,75 × 100 = %75
Adım 4, atık oranı — (1 − 0,75) ÷ 0,75 = 0,333; her 1 m³ permeat için 0,33 m³ konsantre
Adım 6, yorum — %75 recovery standart endüstriyel acı su bandındadır; konsantre TDS'i besleme TDS'inin dört katı olacaktır
İletkenlik yöntemiyle çapraz kontrol
Debimetrelerin doğruluğundan şüphe edildiğinde iletkenlik ölçümüyle çapraz kontrol yapılabilir. Besleme iletkenliği 1.250 µS/cm, konsantre iletkenliği 4.900 µS/cm ölçülmüşse konsantrasyon faktörü yaklaşık 4.900 ÷ 1.250 = 3,92 çıkar. Bu değerden recovery şu şekilde bulunur: R = 1 − (1 ÷ CF) = 1 − (1 ÷ 3,92) = 0,745, yani yaklaşık yüzde 74,5. Debimetreden okunan yüzde 75 ile uyumludur; fark yüzde 5'i aşarsa ölçüm cihazlarından biri kalibrasyon dışıdır.
Eleman recovery'si ile sistem recovery'si arasındaki fark nedir?
Eleman recovery'si, tek bir membran elemanının kendi beslemesinden ürettiği permeat oranıdır ve tipik olarak yüzde 8-15 aralığındadır; sistem recovery'si ise tüm elemanların seri ve paralel bağlanmasıyla ulaşılan toplam orandır ve yüzde 75-85 seviyesine çıkabilir. Bu iki kavramın karıştırılması, sahada en sık yapılan tasarım hatalarından biridir.
Mekanizma şöyle işler. Bir basınç kabında altı eleman seri bağlıdır. İlk eleman, kendisine gelen suyun yaklaşık yüzde 12'sini permeata çevirir ve kalan yüzde 88'i ikinci elemana besleme olarak verir. İkinci eleman bu azalmış debiden yine yaklaşık yüzde 12 çeker. Altı eleman boyunca bu işlem tekrarlandığında kap toplamında yüzde 50-55 recovery elde edilir. İki kademeli array ile kap çıkışındaki konsantre ikinci kademeye verildiğinde sistem toplamı yüzde 75'e ulaşır.
Bu yapı önemli bir sonuç doğurur: kaptaki son eleman, ilk elemandan çok daha derişik bir suyla çalışır. Yüzde 75 sistem recovery'sinde son elemanın gördüğü besleme, sistem beslemesinin yaklaşık üç buçuk katı derişimdedir. Kışır ve kirlenme her zaman son kademedeki son elemanda başlar; bu nedenle otopsi ve kontrol çalışmaları öncelikle o elemandan yapılır.
Eleman ve sistem recovery değerlerinin karşılaştırması
Tek eleman (8 inç, standart akış) — Recovery: %8-15; Belirleyici: eleman başına besleme debisi
Tek kap, 6 elemanlı seri — Recovery: %45-55; Belirleyici: kap giriş debisi ve basınç
Tek kademe, paralel kaplar — Recovery: %45-60; Belirleyici: kap çıkış debisi alt sınırı
İki kademe 4:2 array — Recovery: %70-80; Belirleyici: kademe geçiş debisi
İki kademe 6:3 array — Recovery: %75-82; Belirleyici: konsantre hidroliği
Üç kademe 4:2:1 array — Recovery: %85-88; Belirleyici: kışır sınırları ve ara booster
Konsantre resirkülasyonlu tek kademe — Recovery: %80-88; Belirleyici: artan besleme derişimi
Yüzde 50 recovery, sisteme giren suyun yarısının permeat, yarısının konsantre olarak ayrıldığı çalışma noktasıdır. Konsantrasyon faktörü 2'dir; yani konsantre tarafındaki tuz derişimi besleme suyunun iki katıdır. Atık oranı 1:1'dir; her 1 m³ permeat için 1 m³ konsantre atılır.
Bu değer, kışır riski yüksek sularda ve deniz suyuna yakın tuzluluklarda güvenli bölge olarak kabul edilir. 25 m³/h permeat için besleme 50 m³/h olur; pompanın basınçlandırdığı hacim yüksek olduğundan spesifik enerji tüketimi yaklaşık 1,08 kWh/m³ seviyesine çıkar. Su ve enerji açısından maliyetli, membran güvenliği açısından ise en rahat noktadır.
Yüzde 50 recovery'nin tercih edildiği durumlar
Sertliği çok yüksek kuyu suları — Yumuşatma yapılamayan sahalarda
Silikası 30 ppm üzerindeki sular — CF 2 ile konsantre silikası 60 ppm'de kalır
Baryum ve stronsiyumu yüksek sular — BaSO4 çökelme riski en aza iner
Yüksek SDI değerli yüzey suları — Kirlenme hızını düşürmek için
Devreye alma ve test aşaması — İlk çalıştırmada güvenli başlangıç noktası
Atık su geri kazanımının ilk kademesi — Biyolojik kirlenme riski yüksek beslemelerde
Yüzde 75 recovery ne anlama gelir?
Yüzde 75 recovery, endüstriyel acı su sistemlerinin standart çalışma noktasıdır ve besleme suyunun dörtte üçünün ürüne dönüştüğü anlamına gelir. Konsantrasyon faktörü 4'tür; konsantre derişimi besleme derişiminin dört katıdır. Atık oranı 0,33:1'dir.
Sayısal karşılığı şöyledir. 800 ppm TDS'li besleme suyu, konsantre çıkışında yaklaşık 3.200 ppm'e ulaşır. Toplam sertliği 320 mg/L CaCO3 olan bir su, konsantre tarafında 1.280 mg/L'ye çıkar; bu değer antiskalant olmadan kalsiyum karbonat çökelmesine yol açar. Silikası 18 ppm olan besleme suyunda konsantre silikası 72 ppm olur ve 120 ppm sınırının altında güvenle kalır.
Enerji tarafında yüzde 75, optimum bölgeye yakındır. 25 m³/h permeat için besleme 33,33 m³/h, gerekli basınç 16,6 bar, mil gücü 20,5 kW ve spesifik enerji 0,82 kWh/m³ olur. Yüzde 50'ye göre enerji yüzde 24 daha düşüktür. Bu birleşim, yüzde 75'in neden fiili standart haline geldiğini açıklar.
Yüzde 85 recovery, besleme suyunun yaklaşık altıda beşinin ürüne dönüştüğü, su tasarrufu açısından üst sınıra yakın çalışma noktasıdır. Konsantrasyon faktörü 6,67'ye çıkar; konsantre derişimi besleme derişiminin altı buçuk katıdır. Atık oranı 0,18:1'e iner.
Bu noktada kimyasal sınırlar belirleyici hale gelir. 800 ppm besleme suyu konsantre çıkışında 5.336 ppm'e ulaşır. Sertliği 320 mg/L olan bir su 2.134 mg/L'ye çıkar; yumuşatma yapılmadan bu değer sürdürülemez. Silikası 18 ppm olan besleme suyunda konsantre silikası 120 ppm olur; tam sınırdadır ve sıcaklık düştüğünde bu sınır aşılır.
Yüzde 85 recovery, ancak dört koşulun birlikte sağlandığı sistemlerde güvenlidir: RO öncesi yumuşatma veya etkin antiskalant programı, üç kademeli array veya konsantre resirkülasyonu, SDI15 değeri 3'ün altında bir ön arıtma ve sürekli izlenen normalize performans verisi. Bu koşullardan biri eksikse hedef, yüzde 78-80 bandında tutulmalıdır.
Yüzde 85 recovery'nin ön koşulları
Sertlik giderimi — Yumuşatma ile Ca ve Mg 1 mg/L altına indirilmeli veya güçlü antiskalant kullanılmalı
Konsantre LSI — Antiskalant ile +1,8 üst sınırında tutulmalı
Konsantre silika — 120 ppm altında; kış sıcaklığında yeniden hesaplanmalı
Baryum — Besleme 0,02 ppm altında olmalı; üzerinde BaSO4 riski
Array — Üç kademe veya resirkülasyon; kap çıkış debisi 3,6 m³/h üzerinde
Ön arıtma — SDI15 3'ün altında
Pompa — Artan ozmotik basınç için yaklaşık 2 bar ek kapasite
Basınç kabı — 450 psi veya üzeri sınıf
İzleme — Normalize debi, normalize tuz geçişi ve ΔP haftalık takip
Atık su oranının recovery ile nasıl değiştiğini ve yüzde 85'e çıkışın maliyet analizini ters osmoz sistemi ne kadar su harcar yazımızda ayrıntılı olarak ele aldık.
Konsantrasyon faktörü nedir ve recovery ile nasıl değişir?
Konsantrasyon faktörü, konsantre tarafındaki tuz derişiminin besleme suyu derişimine oranıdır ve CF = 1 ÷ (1 − R) formülüyle hesaplanır. Bu tek formül, recovery kararının neden su analizine bağlı olduğunu açıklayan matematiksel çekirdektir.
Formülün davranışı doğrusal değildir. Recovery yüzde 50'den yüzde 75'e çıktığında CF 2'den 4'e, yani iki kat artar. Yüzde 75'ten yüzde 87,5'e çıkıldığında CF 4'ten 8'e yine iki kat artar; ancak bu kez recovery artışı yalnızca 12,5 puandır. Recovery yüzde 90'a ulaştığında CF 10, yüzde 95'te 20 olur. Yani üst bantlarda küçük recovery artışları derişimi hızla patlatır.
Recovery ve konsantrasyon faktörü tablosu
%50 recovery — CF: 2,00; 800 ppm besleme için konsantre: 1.600 ppm; 320 mg/L sertlik için konsantre: 640 mg/L
Yorum: Yüzde 85 ile yüzde 90 arasındaki 5 puanlık fark, sertliği 2.134'ten 3.200 mg/L'ye çıkarır. Bu, kalsiyum karbonat için hiçbir antiskalantın güvenle taşıyamayacağı bir seviyedir. Recovery'nin pratik tavanının yüzde 85-88 olmasının nedeni budur.
Recovery'nin üst sınırını hangi kimyasal hesaplar belirler?
Recovery'nin üst sınırı, konsantre tarafında dört ayrı doygunluk hesabının en kısıtlayıcı olanı tarafından belirlenir: kalsiyum karbonat için LSI, kalsiyum sülfat, baryum sülfat ve silika. Bu hesaplardan hangisi ilk sınıra dayanırsa recovery tavanı odur.
Langelier Doygunluk İndeksi, suyun kalsiyum karbonat çökeltme eğilimini gösterir ve LSI = pH − pHs formülüyle bulunur. Burada pHs, suyun kalsiyum karbonat açısından doygun olduğu pH değeridir ve kalsiyum derişimi, alkalinite, toplam çözünmüş katı ve sıcaklıktan hesaplanır.
Pratik yorum şudur. LSI negatifse su korozif eğilimlidir ve çökelme olmaz. LSI sıfıra yakınsa denge halindedir. LSI pozitifse kalsiyum karbonat çökelme eğilimindedir ve değer büyüdükçe eğilim güçlenir. Ters osmozda kritik olan besleme suyunun LSI'si değil, konsantre tarafındaki LSI'dir çünkü çökelme orada başlar.
Örnek: Besleme suyu LSI değeri +0,3 olan bir sistemde yüzde 75 recovery ile çalışıldığında konsantre LSI'si yaklaşık +1,4'e çıkar. Antiskalantsız sınır +0,2 olduğundan bu değer kabul edilemez; 3 ppm fosfonat esaslı antiskalant dozajıyla +1,8 sınırına kadar tolere edilebilir hale gelir. Yüzde 85 recovery'de konsantre LSI'si yaklaşık +1,7'ye çıkar ve antiskalant sınırının hemen altında kalır; kış sıcaklığında bu marj kaybolur.
Antiskalant ve asit dozajı ekipmanları için dozaj pompaları sayfamızı, sertlik giderimi için yumuşatma sistemleri sayfamızı inceleyebilirsiniz.
Recovery permeat kalitesini nasıl etkiler?
Recovery yükseldikçe permeat kalitesi bozulur çünkü membranın gördüğü ortalama besleme derişimi artar. Tuz geçişi Js = B × (Cf − Cp) bağıntısıyla besleme derişimine doğru orantılıdır; derişim arttıkça geçen tuz miktarı artar, üretilen permeat hacmi değişmediği için permeat derişimi yükselir.
Sayısal karşılığı şudur. 800 ppm besleme suyunda yüzde 75 recovery ile membranın gördüğü ortalama derişim yaklaşık 1.750 ppm olur ve yüzde 99,5 eleman reddi ile permeat yaklaşık 9 ppm çıkar. Yüzde 85 recovery'de ortalama derişim yaklaşık 2.700 ppm'e yükselir ve permeat 13-14 ppm'e çıkar; iletkenlik 18 µS/cm'den 27 µS/cm'ye yükselir.
Bu ilişki, sistem tuz reddi ile eleman tuz reddinin neden farklı olduğunu da açıklar. Katalogda yazan yüzde 99,5 değeri, tek elemanın standart test koşulundaki performansıdır. Yüzde 75 recovery ile çalışan bir sistemde ölçülen sistem tuz reddi tipik olarak yüzde 98,5-99,0 seviyesindedir. Fark bir kusur değil, recovery'nin doğal sonucudur.
Recovery arttıkça değişen değerler
%50 recovery — Ortalama besleme derişimi: yaklaşık 1.200 ppm; Permeat: yaklaşık 6 ppm; İletkenlik: yaklaşık 12 µS/cm
%65 recovery — Ortalama derişim: yaklaşık 1.450 ppm; Permeat: yaklaşık 7,5 ppm; İletkenlik: yaklaşık 15 µS/cm
%75 recovery — Ortalama derişim: yaklaşık 1.750 ppm; Permeat: yaklaşık 9 ppm; İletkenlik: yaklaşık 18 µS/cm
%80 recovery — Ortalama derişim: yaklaşık 2.100 ppm; Permeat: yaklaşık 11 ppm; İletkenlik: yaklaşık 22 µS/cm
%85 recovery — Ortalama derişim: yaklaşık 2.700 ppm; Permeat: yaklaşık 13,5 ppm; İletkenlik: yaklaşık 27 µS/cm
Hangisi nerede kullanılır?
Permeat iletkenliğinin 20 µS/cm altında olması gereken gıda, içecek ve ilaç uygulamalarında recovery yüzde 70-75 bandında tutulmalıdır; bu bantta tek geçişle hedef sağlanır. İletkenlik toleransı 50 µS/cm ve üzerinde olan tekstil yıkama, soğutma kulesi ve genel proses suyu uygulamalarında yüzde 80-85 recovery tercih edilmelidir; su tasarrufu kalite kaybından değerlidir. Ultra saf su üretiminde recovery ikinci plandadır; çift geçişli sistemde birinci geçiş yüzde 75, ikinci geçiş yüzde 90 recovery ile çalıştırılır ve ikinci geçişin konsantresi birinci geçiş beslemesine geri verilir.
Recovery ile array hidroliği arasındaki ilişki nedir?
Recovery yükseldikçe konsantre debisi azalır ve belirli bir noktadan sonra basınç kabı içindeki akış hızı membran üreticisinin alt sınırının altına iner. Bu sınır aşıldığında membran yüzeyindeki tuzlar süpürülemez, konsantrasyon polarizasyonu artar ve kışır oluşur. Recovery'nin hidrolik tavanı budur.
Üretici sınırları 8 inç elemanlar için şöyledir: kap girişinde 9-17 m³/h besleme debisi, kap çıkışında minimum 3,6 m³/h konsantre debisi. 4 inç elemanlarda bu değerler sırasıyla 2,3-4,3 m³/h ve 0,9 m³/h'dir. Bu sınırlar, membranın besleme kanalındaki türbülansı koruyarak yüzey birikimini önlemek için tanımlanmıştır.
Hesap örneği: 33,33 m³/h besleme, yüzde 75 recovery ve 6 kap ile tek kademede çalışıldığında kap başına konsantre çıkışı 8,33 ÷ 6 = 1,39 m³/h olur; 3,6 m³/h sınırının çok altındadır. Aynı 6 kap 4:2 düzeninde dizildiğinde ikinci kademe çıkışı kap başına 8,33 ÷ 2 = 4,17 m³/h'e yükselir ve sınır sağlanır. Recovery değişmemiştir; değişen yalnızca hidroliktir.
Recovery yükseltirken kontrol edilecek hidrolik değerler
Kap giriş debisi — 8 inç için 9-17 m³/h; sınır altında polarizasyon, üstünde tutkal hattı zorlanması
Kap çıkış konsantre debisi — 8 inç için minimum 3,6 m³/h; en kritik sınır
Eleman başına permeat debisi — 8 inç için maksimum yaklaşık 1,1 m³/h
Kap başına basınç kaybı — Maksimum 3,5 bar
Eleman başına basınç kaybı — Maksimum yaklaşık 0,7 bar
Kademeler arası toplam ΔP — Referans değerin %15 üzerine çıkmamalı
Konsantrasyon polarizasyonu ve beta faktörü nedir?
Konsantrasyon polarizasyonu, membran yüzeyine çok yakın tabakada tuz derişiminin ana akım derişiminden yüksek olması olayıdır ve beta faktörü ile ifade edilir. Beta faktörü, yüzey derişiminin ana akım derişimine oranıdır; membran üreticileri tasarımda bu değerin 1,2'yi aşmamasını ister.
Olay şöyle gerçekleşir. Su membrandan geçerken tuzlar geçemez ve yüzeyde birikir. Ana akımdaki türbülans bu birikimi süpürerek geri karıştırır. Akış hızı düşerse süpürme zayıflar ve yüzey derişimi ana akımın çok üzerine çıkar. Beta 1,2 iken yüzeydeki derişim ana akımın yüzde 20 üzerindedir; bu değer 1,4'e çıkarsa çökelme hesapları yüzde 40 daha yüksek derişim üzerinden yapılmalıdır.
Pratik sonucu şudur: konsantre tarafında hesaplanan LSI ve doygunluk değerleri, aslında membran yüzeyinde daha yüksektir. Bu nedenle üreticilerin projelendirme yazılımları doygunluk hesabını beta faktörüyle düzeltir. Elle yapılan kaba hesaplarda bu düzeltme atlandığı için, saha hesaplarına yüzde 15-20 emniyet payı eklemek doğru yaklaşımdır.
Beta faktörünü artıran koşullar
Düşük konsantre debisi — Yüksek recovery veya yanlış array
Yüksek flux — Tasarım fluxunun tavsiye bandının üzerinde seçilmesi
Düşük sıcaklık — Difüzyon katsayısının azalması
Kirlenmiş besleme kanalı — Ara eleman tıkanması akışı bozar
Kademe sonundaki elemanlar — Debinin en düşük olduğu nokta
Yatay olmayan montaj — Kap içinde düzensiz akış dağılımı
Membran yüzeyindeki kirlenme mekanizmalarını ve önleme yöntemlerini membran kirlenme nedenleri yazımızda ayrıntılı olarak ele aldık.
Deniz suyu sistemlerinde recovery neden düşüktür?
Deniz suyu ters osmoz sistemlerinde recovery yüzde 35-45 aralığında tutulur çünkü sınırı kışır değil ozmotik basınç belirler. 35.000 ppm TDS'li deniz suyunun ozmotik basıncı yaklaşık 25 bardır; recovery yükseldikçe konsantre ozmotik basıncı hızla artar ve gereken pompa basıncı ekipman sınırlarını aşar.
Hesabı görelim. Yüzde 40 recovery'de CF = 1 ÷ 0,60 = 1,67; konsantre TDS'i 58.450 ppm ve ozmotik basıncı yaklaşık 41 bardır. Yüzde 50 recovery'de CF = 2; konsantre 70.000 ppm ve ozmotik basınç yaklaşık 49 bar olur. Yüzde 60 recovery'de CF = 2,5; konsantre 87.500 ppm ve ozmotik basınç 61 bara ulaşır. Bu değer, standart deniz suyu membranlarının ve 1.000 psi sınıfı basınç kaplarının çalışma sınırına dayanır.
Ayrıca deniz suyunda kalsiyum sülfat ve baryum sülfat doygunlukları da recovery'yi sınırlar. Yüzde 50 üzerindeki recovery değerlerinde CaSO4 doygunluğu antiskalantın taşıyabileceği sınırı aşar. Bu iki kısıt birlikte, SWRO için pratik tavanı yüzde 45-50 seviyesinde tutar.
Deniz suyu ve acı su recovery karşılaştırması
Acı su BWRO (TDS 800 ppm) — Tipik recovery: %75; Konsantre TDS: 3.200 ppm; Konsantre ozmotik basınç: 2,24 bar; Çalışma basıncı: 16,6 bar
Yüksek tuzlu acı su (TDS 5.000 ppm) — Tipik recovery: %65; Konsantre TDS: 14.285 ppm; Konsantre ozmotik basınç: 10,0 bar; Çalışma basıncı: 25-30 bar
Acı deniz suyu (TDS 15.000 ppm) — Tipik recovery: %50; Konsantre TDS: 30.000 ppm; Konsantre ozmotik basınç: 21 bar; Çalışma basıncı: 35-42 bar
Deniz suyu SWRO (TDS 35.000 ppm) — Tipik recovery: %40; Konsantre TDS: 58.450 ppm; Konsantre ozmotik basınç: 41 bar; Çalışma basıncı: 55-65 bar
Kızıldeniz/Körfez suyu (TDS 42.000 ppm) — Tipik recovery: %35; Konsantre TDS: 64.600 ppm; Konsantre ozmotik basınç: 45 bar; Çalışma basıncı: 65-72 bar
Deniz suyu arıtma çözümlerimizi deniz suyu arıtma sayfasında, 8 inç deniz suyu sistemlerini SWRO 8040 sayfasında inceleyebilirsiniz.
Recovery nasıl ayarlanır ve devreye almada nasıl sabitlenir?
Recovery, konsantre hattındaki motorlu veya manuel kontrol vanasıyla ayarlanır; vana kısıldıkça konsantre debisi düşer, permeat debisi artar ve recovery yükselir. Ayar, permeat ve konsantre debimetreleri izlenerek kademeli olarak yapılmalı, tek seferde hedef değere atlanmamalıdır.
Devreye almada recovery ayarı prosedürü
Adım 1 — Sistemi düşük basınçta (3-4 bar) çalıştırın, permeatı drenaja verin
Adım 2 — Konsantre vanasını tam açık konumda tutun; başlangıç recovery'si düşük olacaktır
Adım 3 — Besleme basıncını dakikada 0,7 bar'ı geçmeyecek hızda kademeli yükseltin
Adım 4 — Tasarım besleme debisine ulaşıldığında konsantre vanasını yavaşça kısmaya başlayın
Adım 5 — Her kısma adımında permeat ve konsantre debilerini okuyup recovery'yi hesaplayın
Adım 6 — Kap çıkış konsantre debisinin 3,6 m³/h alt sınırının üzerinde kaldığını doğrulayın
Adım 7 — Hedef recovery'ye ulaşıldığında vanayı sabitleyin ve konum işaretini kaydedin
Adım 8 — Besleme basıncı, permeat debisi, konsantre debisi, iletkenlikler ve sıcaklığı referans veri olarak kaydedin
Adım 9 — İlk 24 saat sonunda tüm değerleri tekrar ölçüp sapma olup olmadığını kontrol edin
Adım 10 — Motorlu vana kullanılıyorsa PLC'ye recovery sabitleme algoritmasını tanımlayın
Recovery zamanla neden değişir?
Recovery sabit bir cihaz özelliği değildir; besleme koşulları ve membran durumu değiştikçe kayar. Membran kirlendiğinde permeat debisi düşer, konsantre vanası aynı konumda kaldığı için konsantre debisi değişmez ve gerçek recovery azalır. Su sıcaklığı düştüğünde de aynı etki görülür. Tersine, konsantre vanası kısılırsa veya kap içi ara eleman tıkanırsa recovery yükselir ve kışır riski artar.
Permeat debisi düştü, konsantre sabit — Membran kirlenmesi veya sıcaklık düşüşü; recovery azalır
Permeat sabit, konsantre azaldı — Konsantre hattında tıkanma veya vana kayması; recovery artar, kışır riski yükselir
İkisi birden düştü — Besleme pompası veya ön arıtma tıkanması
Permeat arttı, iletkenlik yükseldi — Membran hasarı veya o-ring sızıntısı
Recovery mevsimsel dalgalanıyor — Normal; kış aylarında 3-5 puan düşük olması beklenir
Çift geçişli sistemlerde recovery nasıl hesaplanır?
Çift geçişli sistemlerde iki ayrı recovery değeri vardır: birinci geçiş recovery'si, ikinci geçiş recovery'si ve bunların birleşiminden doğan toplam sistem recovery'si. Toplam değer, iki geçişin çarpımı değildir çünkü ikinci geçişin konsantresi genellikle birinci geçiş beslemesine geri verilir ve sistemden çıkmaz.
Hesap şöyle işler. Birinci geçiş 33,33 m³/h besleme ile yüzde 75 recovery'de 25 m³/h permeat üretir. Bu permeat, ikinci geçişe besleme olarak verilir ve orada yüzde 90 recovery ile çalışılır: 22,5 m³/h nihai ürün ve 2,5 m³/h ikinci geçiş konsantresi elde edilir. İkinci geçiş konsantresinin iletkenliği hâlâ birinci geçiş beslemesinden düşük olduğu için bu akım pompa emişine geri döndürülür.
Toplam sistem recovery'si, nihai ürünün taze besleme suyuna oranıdır. Geri dönüş dikkate alındığında taze besleme ihtiyacı 30,83 m³/h'e iner ve toplam recovery 22,5 ÷ 30,83 = 0,73, yani yüzde 73 olur. Geri dönüş yapılmasaydı toplam recovery 22,5 ÷ 33,33 = yüzde 67,5'te kalırdı. İkinci geçiş konsantresinin geri kazanımı, çift geçişli sistemlerde yaklaşık 5-6 puanlık recovery kazancı sağlar.
Çift geçişli sistem tasarım kuralları
Birinci geçiş recovery — %70-78; besleme su kimyası belirler
İkinci geçiş recovery — %85-92; besleme zaten permeat olduğu için kışır riski yoktur
İkinci geçiş konsantre yönlendirmesi — Birinci geçiş pompa emişine geri dönüş
İkinci geçiş membranı — Düşük enerjili seri; besleme TDS'i düşük olduğundan basınç 8-12 bar
pH ayarı — İkinci geçiş öncesi kostikle pH yükseltilirse silika ve bor reddi belirgin artar
Toplam sistem recovery — Tipik olarak %70-75
Uygulama alanı — Ultra saf su, ilaç suyu, elektronik, yüksek basınçlı kazan besleme suyu
Recovery oranı membran ömrünü nasıl etkiler?
Doğru hesaplanmış bir yüksek recovery membran ömrünü kısaltmaz; ömrü kısaltan, doygunluk sınırları aşıldığı halde sürdürülen recovery'dir. Konsantre tarafında LSI +1,8 altında, silika 120 ppm altında ve kap çıkış debisi üretici sınırının üzerinde tutulduğu sürece yüzde 85 recovery ile dört yıl ve üzeri membran ömrü alınabilir.
Ömür kaybı iki mekanizmadan gelir. Birincisi kışırdır: çökelen kalsiyum karbonat veya kalsiyum sülfat, asit temizliğiyle büyük ölçüde giderilebilir ancak her temizlik membranın poliamid tabakasını bir miktar yıpratır. İkincisi silika ve biyofilm birikimidir: silika polimerize olduktan sonra hiçbir kimyasalla çözülemez, biyofilm ise tekrarlayan temizliklere rağmen geri gelir. Her iki durumda da eleman değişimi kaçınılmaz hale gelir.
Sahada gözlemlenen tipik ömürler şöyledir: iyi ön arıtmalı, yüzde 75 recovery ile çalışan ve yılda iki kez planlı CIP yapılan bir sistemde 4-6 yıl; yüzde 85 recovery ile çalışan ama sınırları izlenen bir sistemde 3-5 yıl; hesap yapılmadan yüksek recovery'ye zorlanan bir sistemde ise 1-2 yıl. Aradaki fark recovery değerinin kendisi değil, o değerin doğrulanmış olup olmadığıdır.
Recovery ve membran ömrü ilişkisinde belirleyici faktörler
Konsantre LSI marjı — Sınıra ne kadar yakın çalışıldığı
Silika doygunluğu — Geri döndürülemez kirlenme riski
CIP sıklığı — Yılda ikiden fazla temizlik ömrü kısaltır
CIP kimyasalı ve pH — Sınır dışı pH değerleri poliamidi yıpratır
Kap çıkış debisi — Alt sınırın altında sürekli çalışma birikimi hızlandırır
Sıcaklık — Yüksek sıcaklık hem kirlenmeyi hem hidrolizi hızlandırır
Serbest klor kaçağı — Recovery'den bağımsız ama en hızlı ömür kısaltıcı
Sık yapılan 5 hata
Hata 1: Recovery'yi tuz reddi ile karıştırmak
Recovery, kaç litre suyun geri kazanıldığını; tuz reddi ise membranın tuzun yüzde kaçını tuttuğunu gösterir. İki kavram birbirinden bağımsızdır. Yüzde 99,5 tuz reddine sahip bir membran yüzde 50 recovery ile de yüzde 85 recovery ile de çalışabilir. Doğrusu, iki değeri ayrı ayrı raporlamak ve sistem tuz reddini her zaman gerçek recovery değeriyle birlikte belirtmektir.
Hata 2: Konsantre vanasını hesap yapmadan kısmak
Su faturasını düşürmek amacıyla konsantre vanasını kısarak recovery'yi yükseltmek, sahada en sık karşılaştığımız müdahaledir. Konsantre debisi kap başına 3,6 m³/h sınırının altına indiğinde membran yüzeyinde birikme başlar ve haftalar içinde kışır oluşur. Doğrusu, recovery değişikliğini konsantre tarafındaki LSI, CaSO4, BaSO4 ve silika doygunluk hesaplarıyla doğrulamak, hidrolik sınırları kontrol etmektir.
Hata 3: Eleman recovery'si ile sistem recovery'sini karıştırmak
Bir membranın yüzde 15 recovery ile çalıştığını görüp sistemi düşük verimli sanmak yaygın bir yanlış okumadır. Eleman recovery'si zaten yüzde 8-15 aralığında olmalıdır; sistem recovery'si seri ve paralel bağlantıyla bu değerlerin birikmesinden doğar. Doğrusu, iki değeri ayırt etmek ve tasarım kontrollerini üreticinin projelendirme yazılımıyla eleman bazında yapmaktır.
Hata 4: Recovery'yi mevsim boyunca sabit tutmak
Su sıcaklığı düştüğünde tuzların çözünürlüğü azalır ve aynı recovery değerinde kışır riski yükselir. Yazın sorunsuz çalışan yüzde 82 recovery, 14 °C su sıcaklığında kalsiyum karbonat çökelmesine yol açabilir. Doğrusu, recovery ayarını mevsimsel olarak gözden geçirmek, kış aylarında 3-5 puan düşürmek veya antiskalant dozunu buna göre artırmaktır.
Hata 5: Konsantre debimetresi olmadan çalışmak
Yalnızca permeat debisinin ölçüldüğü bir sistemde gerçek recovery bilinemez, yalnızca tahmin edilir. Membran kirlenmesi veya vana kayması nedeniyle recovery sapsa bile fark edilmez. Doğrusu, konsantre hattına elektromanyetik debimetre ve iletkenlik ölçer koymak, recovery'yi günlük kayda geçirmek ve sapma için alarm eşiği tanımlamaktır.
Recovery kontrol listesi
Tasarım aşaması kontrol listesi
Ham su analizi son altı ay içinde ve akredite laboratuvarda yapıldı mı?
Hedef recovery için konsantrasyon faktörü hesaplandı mı?
Konsantre LSI değeri hesaplandı ve antiskalant sınırının altında mı?
Konsantre kalsiyum sülfat doygunluğu kontrol edildi mi?
Konsantre baryum sülfat ve stronsiyum sülfat doygunlukları kontrol edildi mi?
Konsantre silika derişimi 120 ppm sınırının altında mı?
Hesaplar kış su sıcaklığı için de tekrarlandı mı?
Beta faktörü için yüzde 15-20 emniyet payı eklendi mi?
Permeat ve konsantre debimetreleri mevcut ve kalibre mi?
Recovery günlük hesaplanıp kayda geçiriliyor mu?
Devreye alma referans recovery değeri kayıt altında mı?
Konsantre vanası konum işareti kaydedildi mi?
İletkenlik yöntemiyle çapraz kontrol periyodik yapılıyor mu?
Normalize permeat debisi ve normalize tuz geçişi izleniyor mu?
Kademeler arası fark basıncı takip ediliyor mu?
Antiskalant dozaj pompası kalibrasyonu güncel mi?
Kış aylarında recovery ayarı gözden geçiriliyor mu?
Recovery sapması için alarm eşiği tanımlandı mı?
Sık Sorulan Sorular
RO sisteminde recovery oranı nedir?
Recovery oranı, besleme suyunun yüzde kaçının permeat olarak geri kazanıldığını gösterir ve R = (Qp ÷ Qf) × 100 formülüyle hesaplanır. Endüstriyel acı su sistemlerinde tipik değer yüzde 70-80, deniz suyunda yüzde 35-45, evsel cihazlarda ise yüzde 20-25'tir. Değer, besleme suyunun kimyası tarafından üstten sınırlanır.
Yüzde 75 recovery ne demektir?
Yüzde 75 recovery, sisteme giren her 100 litre suyun 75 litresinin temiz permeat, 25 litresinin konsantre olarak ayrıldığı anlamına gelir. Konsantrasyon faktörü 4'tür; konsantre tarafındaki tuz derişimi besleme suyunun dört katına çıkar. Bu değer endüstriyel acı su sistemlerinin fiili standardıdır.
Recovery oranı yükseltilirse ne olur?
Recovery yükseldikçe atık su azalır ve su faturası düşer; buna karşılık konsantre derişimi, kışır riski ve permeat iletkenliği artar. Yüzde 85 üzerindeki değerlerde kalsiyum karbonat ve silika çökelmesi başlar. Yükseltme, yalnızca konsantre doygunluk hesapları ve hidrolik sınırlar doğrulandıktan sonra yapılmalıdır.
Eleman recovery'si ile sistem recovery'si arasındaki fark nedir?
Eleman recovery'si tek bir membranın kendi beslemesinden ürettiği orandır ve yüzde 8-15 aralığındadır. Sistem recovery'si ise seri ve paralel bağlanmış tüm elemanların toplam sonucudur ve yüzde 75-85'e ulaşabilir. Altı elemanlı bir kap yaklaşık yüzde 50, iki kademeli array ise yüzde 75 sistem recovery'si verir.
Konsantrasyon faktörü nasıl hesaplanır?
Konsantrasyon faktörü CF = 1 ÷ (1 − R) formülüyle bulunur. Yüzde 75 recovery için CF = 1 ÷ 0,25 = 4; yüzde 85 için CF = 1 ÷ 0,15 = 6,67 olur. Bu değer, besleme suyundaki her iyonun konsantre tarafında kaç kat derişeceğini gösterir ve kışır hesaplarının temelini oluşturur.
Recovery oranı permeat kalitesini etkiler mi?
Etkiler. Recovery yükseldikçe membranın gördüğü ortalama besleme derişimi artar, tuz geçişi çoğalır ve permeat iletkenliği yükselir. Yüzde 75 recovery'de yaklaşık 18 µS/cm olan permeat iletkenliği, yüzde 85 recovery'de yaklaşık 27 µS/cm'ye çıkabilir. Kalite hedefi dar olan uygulamalarda recovery düşük tutulmalıdır.
Deniz suyu sistemlerinde recovery neden yüzde 40 civarındadır?
Deniz suyunda sınırı kışır değil ozmotik basınç belirler. 35.000 ppm besleme suyunda yüzde 40 recovery'de konsantre 58.450 ppm'e ve ozmotik basıncı 41 bara çıkar. Yüzde 60 recovery'de konsantre ozmotik basıncı 61 bara ulaşır ve ekipman sınırları aşılır. Bu nedenle SWRO sistemleri yüzde 35-45 bandında çalışır.
Recovery oranı nasıl ölçülür?
Recovery, permeat ve konsantre debimetrelerinin okunmasıyla R = Qp ÷ (Qp + Qc) formülünden hesaplanır. Debimetre bulunmayan sistemlerde iletkenlik yöntemiyle yaklaşık değer bulunabilir: besleme ve konsantre iletkenliklerinin oranı konsantrasyon faktörünü verir, oradan recovery türetilir. İki yöntem arasındaki fark yüzde 5'i aşmamalıdır.
Recovery zamanla değişir mi?
Değişir. Membran kirlendikçe permeat debisi düşer ve konsantre vanası aynı konumda kaldığı için gerçek recovery azalır. Su sıcaklığının düşmesi de aynı etkiyi yaratır. Tersine, konsantre hattında tıkanma olursa recovery yükselir ve kışır riski artar. Bu nedenle recovery düzenli olarak ölçülmesi gereken bir işletme parametresidir.
Recovery ile tuz reddi aynı şey midir?
Değildir. Recovery, suyun ne kadarının geri kazanıldığını; tuz reddi ise tuzun ne kadarının tutulduğunu gösterir. İki değer birbirinden bağımsızdır ve farklı birimlerle ifade edilse de ikisi de yüzde olarak yazıldığı için karıştırılır. Sistem performans raporlarında her zaman ikisi birlikte, gerçek çalışma koşuluyla belirtilmelidir.
Recovery oranınızın su kimyanız için doğru seçilip seçilmediğini bilmek, hem su tüketiminizi hem de membran ömrünüzü doğrudan etkiler. Su analiz raporunuzu ve mevcut permeat-konsantre debilerinizi paylaşırsanız proses mühendisliği ekibimiz ulaşılabilir en yüksek güvenli recovery değerini hesaplayarak raporlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı ters osmoz ve nano filtrasyon sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
