Basınç kabı sınıfı nasıl seçilir? 300-1000 psi karşılıkları, emniyet payı hesabı, sıcaklık derecelendirmesi ve darbe payı.
Basınç kabı sınıfları, kabın dayanabileceği maksimum çalışma basıncını psi cinsinden gösterir: 300 psi (20,7 bar), 450 psi (31,0 bar), 600 psi (41,4 bar) ve 1.000 psi (69,0 bar). Seçim, sistemin maksimum çalışma basıncının en az yüzde 15-20 üzerindeki sınıf alınarak yapılır. Acı su sistemlerinde 450 psi, deniz suyunda ise 1.000 psi standarttır.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Basınç sınıflarının bar karşılıkları ve kullanım alanları
Sınıf seçiminin adım adım hesabı
Emniyet payının nasıl belirlendiği
Sıcaklığa göre basınç derecelendirmesinin düşmesi
Basınç darbelerinin sınıf seçimine etkisi
Emniyet vanası ayarının belirlenmesi
Çevrim ömrü ve yorulma kavramı
Test basıncı ve patlatma basıncı ilişkisi
Su tipine göre sınıf seçim tablosu
Sınıf yetersizliğinin sonuçları
Sistem revizyonunda sınıf değerlendirmesi
Bu konuda en sık yapılan beş hata ve seçim kontrol listesi

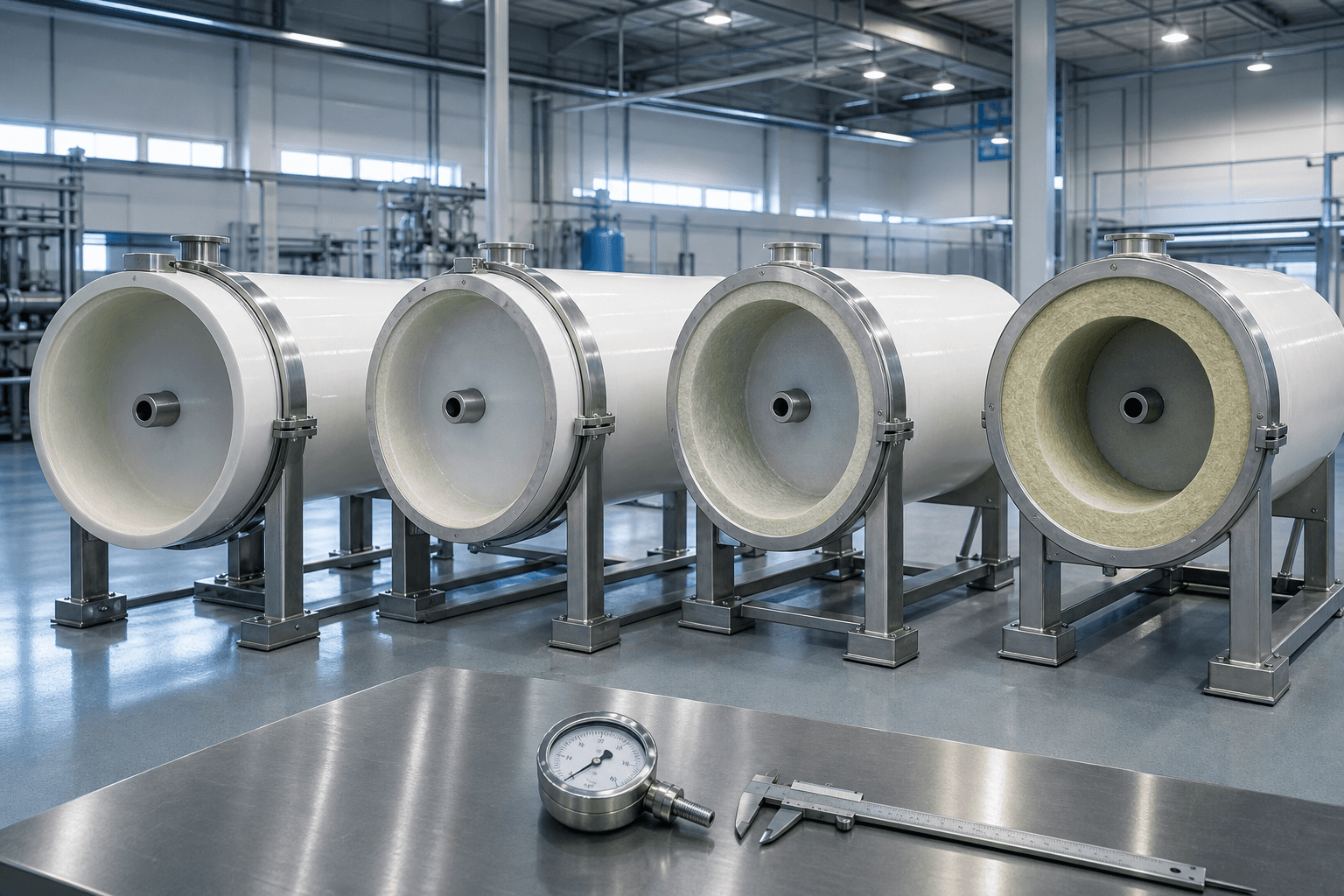

Basınç kabı sınıfları nelerdir?
Basınç kabı sınıfı, kabın sürekli çalışma koşullarında dayanabileceği maksimum basıncı ifade eder. Sınıflandırma psi birimiyle yapılır ve standartlaşmış değerler kullanılır.
Sınıf, kabın cam elyaf sarım kalınlığı, sarım açısı ve uç kapak tasarımıyla belirlenir. Yüksek sınıflar daha çok katman ve güçlendirilmiş kilit sistemi gerektirir.
Bu değer bir tavsiye değil, aşılmaması gereken bir sınırdır. Sınıfın üzerinde çalıştırılan bir kap, kısa vadede sızdırabilir, uzun vadede gövde hasarına uğrayabilir.
Standart sınıflar ve karşılıkları
150 psi — 10,3 bar; Kullanım: çok düşük basınçlı uygulamalar
300 psi — 20,7 bar; Kullanım: düşük TDS acı su, şebeke suyu, ikinci geçiş
450 psi — 31,0 bar; Kullanım: standart endüstriyel acı su; en yaygın
600 psi — 41,4 bar; Kullanım: yüksek tuzlu acı su, atık su geri kazanımı
1.000 psi — 69,0 bar; Kullanım: deniz suyu; SWRO'da zorunlu
1.200 psi — 82,7 bar; Kullanım: yüksek tuzlu deniz suyu, özel uygulamalar
Sınıf ile çalışma basıncı arasındaki fark
Sınıf, maksimum izin verilen çalışma basıncıdır. Sistemin gerçek çalışma basıncı bunun altında olmalıdır.
Aradaki fark, emniyet payıdır ve üç şeyi karşılar: basınç darbeleri, kirlenmeyle artan basınç ihtiyacı ve kış aylarında yükselen basınç gereksinimi.
Sınıf seçimi, sistemin çalışma basıncından başlayarak kademeli olarak yapılır.
Adım adım seçim hesabı
Adım 1 — Tasarım çalışma basıncı hesaplanır
Adım 2 — Kirlenme ve yaşlanma payı eklenir: %10-15
Adım 3 — Kış sıcaklığı için ek basınç ihtiyacı değerlendirilir
Adım 4 — Basınç darbesi payı eklenir
Adım 5 — Toplam üzerine %15-20 emniyet payı eklenir
Adım 6 — Bu değerin üzerindeki standart sınıf seçilir
Adım 7 — Sıcaklık derecelendirmesi kontrol edilir
Adım 8 — Emniyet vanası sınıfın yaklaşık %90'ına ayarlanır
Örnek 1: Acı su sistemi
800 ppm besleme, %75 recovery, 25 °C tasarım, 16,6 bar hesaplanan basınç:
Adım 1, tasarım basıncı — 16,6 bar
Adım 2, yaşlanma payı %15 — 16,6 × 1,15 = 19,1 bar
Adım 3, kış sıcaklığı 12 °C ek ihtiyaç — Yaklaşık %20; 22,9 bar
Adım 4, basınç darbesi payı — Yaklaşık 2 bar; 24,9 bar
Adım 5, emniyet payı %15 — 24,9 × 1,15 = 28,6 bar
Adım 6, uygun sınıf — 450 psi (31,0 bar)
Adım 7, emniyet vanası ayarı — 31,0 × 0,90 = 27,9 bar
Örnek 2: Yüksek tuzlu acı su
5.000 ppm besleme, %65 recovery, 28 bar hesaplanan basınç:
Adım 1, tasarım basıncı — 28,0 bar
Adım 2, yaşlanma payı %15 — 32,2 bar
Adım 3, kış ihtiyacı — Yaklaşık %15; 37,0 bar
Adım 4, darbe payı — 2 bar; 39,0 bar
Adım 5, emniyet payı %15 — 44,9 bar
Adım 6, uygun sınıf — 600 psi (41,4 bar) yetersiz; 1.000 psi gerekli
Adım 7, alternatif — Recovery düşürülerek basınç azaltılabilir
Bu örnek, sınıf seçiminin tasarımı geri besleyebileceğini gösterir. 1.000 psi kaba geçmek maliyeti belirgin artırır; recovery'yi bir miktar düşürerek 600 psi sınıfında kalmak daha ekonomik olabilir.
Örnek 3: Deniz suyu sistemi
35.000 ppm besleme, %40 recovery, 56,7 bar hesaplanan basınç:
Adım 1, tasarım basıncı — 56,7 bar
Adım 2, yaşlanma payı %10 — 62,4 bar
Adım 3, sıcaklık — Deniz suyunda mevsimsel fark daha az; 64 bar
Adım 4, darbe payı — 3 bar; 67 bar
Adım 5, uygun sınıf — 1.000 psi (69,0 bar); sınıra yakın
Adım 6, değerlendirme — 1.200 psi düşünülebilir
Adım 7, alternatif — Recovery veya flux düşürülerek basınç azaltılır
Deniz suyu sistemlerinde 1.000 psi sınıfı standarttır ancak yüksek tuzlu denizlerde sınıra yaklaşılır; bu durumda tasarım parametreleri gözden geçirilmelidir.
Basınç kabı sınıfı, belirli bir referans sıcaklıkta tanımlanır. Sıcaklık yükseldikçe FRP malzemenin dayanımı azalır ve izin verilen basınç düşer.
Sıcaklık-basınç ilişkisi
Referans sıcaklık — Genellikle 20-25 °C
30 °C — Derecelendirmede hafif düşüş
35 °C — Belirgin düşüş başlar
40 °C — Düşüş belirgin; üretici tablosu kontrol edilmeli
45 °C — Ciddi düşüş; özel değerlendirme
45 °C üzeri — Standart kaplar için sınır dışı
Sıcak besleme suyunda ne yapılmalı?
Sıcak proses akımlarıyla çalışan sistemlerde derecelendirme düşüşü hesaba katılmalıdır. Bu durumda ya bir üst sınıf seçilir ya besleme sıcaklığı düşürülür.
Sıcaklık düşürme, karışım veya ısı geri kazanım eşanjörüyle yapılabilir. Bu, hem kap hem membran ömrü açısından avantaj sağlar; membranların da sürekli çalışma sınırı 45 °C'dir.
Düşük sıcaklık ve donma
Düşük sıcaklık, basınç dayanımı açısından sorun yaratmaz. Ancak donma ciddi bir risktir: kap içindeki su donduğunda genleşerek gövdede kalıcı hasar yaratabilir.
Donma riski olan ortamlarda sistem tamamen boşaltılmalı veya ortam sıcaklığı kontrol altında tutulmalıdır.
Basınç darbeleri sınıf seçimini nasıl etkiler?
Basınç darbesi, akışın ani kesilmesiyle oluşan yüksek basınç dalgasıdır ve anlık olarak çalışma basıncının iki katına ulaşabilir.
Darbe kaynakları
Hızlı kapanan solenoid vana — En yaygın
Ani duran pompa — Elektrik kesintisi
Sert kalkış — Yumuşak yol verici yok
Çek valf ani kapanması — Hızlı kapanan tip
Vana manevrası — Manuel hızlı kapama
Hat daralması — Yerel hız artışı
Darbe genliği ne kadar olabilir?
16 bar çalışma basıncındaki bir sistemde oluşan darbe, anlık olarak 30 bara çıkabilir. 450 psi (31 bar) sınıfı bir kap bu değerde sınırına dayanır.
Bu nedenle sınıf seçiminde darbe payı bırakılmalı veya darbe önleyici önlemler alınmalıdır.
Darbe önleme yöntemleri
VFD ile yumuşak kalkış ve duruş — En etkili
Yavaş kapanan motorlu vana — Solenoid yerine
Genleşme tankı veya darbe emici — Hat üzerinde
Yavaş açılan besleme vanası — Kademeli basınçlandırma
Yavaş kapanan çek valf — Yaylı tip
Boru çapının doğru seçimi — Yüksek hız darbeyi artırır
Elektrik kesintisi senaryosu testi — Vana davranışı doğrulanmalı
Darbe ölçümü
Standart bir manometre, anlık tepe değeri gösteremez. Darbe şüphesi varsa yüksek örnekleme hızlı bir basınç kaydedici kullanılmalıdır.
Ölçüm sonucu, hem sınıf seçimini hem önlem gerekliliğini belirler. Darbe genliği yüksekse, bir üst sınıf yerine darbe önleme yatırımı daha ekonomik olabilir.
Emniyet vanası nasıl ayarlanır?
Emniyet vanası, sistem basıncının kap sınıfını aşmasını önleyen son güvenlik bariyeridir.
Ayar kuralları
Ayar basıncı — Kap sınıfının yaklaşık %90'ı
Konum — Yüksek basınç hattında, kaplardan önce
Kapasite — Pompanın tam debisini boşaltabilmeli
Boşaltma hattı — Güvenli bir noktaya yönlendirilmeli
Test sıklığı — Altı ayda bir
Kalibrasyon — Yıllık veya üretici talimatına göre
Tip — Yaylı emniyet vanası; kilitlenebilir ayar
Örnek ayar
450 psi (31,0 bar) sınıfı kaplar için:
Adım 1, kap sınıfı — 31,0 bar
Adım 2, ayar basıncı — 31,0 × 0,90 = 27,9 bar
Adım 3, yüksek basınç alarmı — 27,9 × 0,90 = 25,1 bar
Adım 4, normal çalışma basıncı — 16,6 bar
Adım 5, marj — Alarma kadar 8,5 bar; kirlenme ve kış için yeterli
Bu kademeli yapı, önce alarm veren, sonra emniyet vanasının devreye girdiği bir koruma sağlar.
Emniyet vanası sızdırırsa
Emniyet vanasının sürekli sızdırması, hem su kaybı hem güvenlik sorunu yaratır. Nedeni genellikle ayar basıncının çalışma basıncına çok yakın olması veya vana yatağında birikimdir.
Ayar basıncı çalışma basıncından en az yüzde 40-50 yüksek olmalıdır. Bu marj yoksa vana normal dalgalanmalarda bile sızdırır.
Test basıncı ve patlatma basıncı nedir?
Basınç kapları üretimde test edilir ve tasarımda belirli emniyet katsayıları uygulanır.
Basınç kavramları
Çalışma basıncı — Sistemin normal işletme basıncı
Maksimum izin verilen çalışma basıncı — Kap sınıfı
Test basıncı — Üretimde uygulanan hidrostatik test; sınıfın üzerinde
Patlatma basıncı — Kabın yapısal olarak dayandığı sınır; sınıfın çok üzerinde
Emniyet katsayısı — Patlatma basıncının sınıfa oranı
FRP basınçlı kaplarda emniyet katsayısı, ASME Section X kapsamında tanımlanır ve genellikle belirgin yüksektir. Ancak bu, sınıfın aşılabileceği anlamına gelmez.
Neden sınıf aşılmamalı?
Patlatma basıncı yüksek olsa bile, sınıfın üzerinde sürekli çalışma yorulmayı hızlandırır. FRP malzemede yorulma, tekrarlı gerilmeler sonucu katmanlar arası ayrılma (delaminasyon) olarak gelişir.
Bu hasar dışarıdan görünmeyebilir ve ani bir arızaya yol açabilir. Bu nedenle sınıf, bir tavsiye değil kesin sınırdır.
Sahada test yapılabilir mi?
Sahada hidrostatik test yapılabilir ancak dikkatli olunmalıdır. Test basıncı, kap sınıfının belirli bir katı olarak üretici tarafından tanımlanır ve bu değer aşılmamalıdır.
Test sırasında sistem su ile tamamen doldurulmalı, hava tahliye edilmelidir. Hava içeren bir sistemde yapılan basınç testi, sıkışan havanın enerjisi nedeniyle tehlikelidir.
Su tipine göre sınıf nasıl seçilir?
Besleme suyunun tuzluluğu, çalışma basıncını ve dolayısıyla kap sınıfını doğrudan belirler.
TDS'e göre sınıf tablosu
100-500 ppm — Çalışma basıncı: 6-12 bar; Sınıf: 300 psi
500-1.500 ppm — Çalışma basıncı: 10-16 bar; Sınıf: 300 veya 450 psi
1.500-3.000 ppm — Çalışma basıncı: 14-20 bar; Sınıf: 450 psi
3.000-8.000 ppm — Çalışma basıncı: 18-30 bar; Sınıf: 450 veya 600 psi
8.000-15.000 ppm — Çalışma basıncı: 28-45 bar; Sınıf: 600 veya 1.000 psi
15.000-25.000 ppm — Çalışma basıncı: 40-55 bar; Sınıf: 1.000 psi
25.000-45.000 ppm — Çalışma basıncı: 55-75 bar; Sınıf: 1.000 veya 1.200 psi
İkinci geçiş (10-30 ppm) — Çalışma basıncı: 8-12 bar; Sınıf: 300 psi
FRP basınç kapları için üretici, belirli bir basınç çevrim sayısı tanımlar. Her basınçlandırma ve boşaltma bir çevrimdir.
Çevrim ömrünü tüketen olaylar
Her başlat-durdur — Bir tam çevrim
Basınç darbeleri — Ek yorulma yükü
Hızlı basınçlandırma — Ani gerilme
Sık kimyasal temizlik — Basınç değişimleri
Sınıra yakın çalışma — Her çevrim daha yıpratıcı
Çevrim sayısını azaltan önlemler
Depo hacmini büyütmek — Başlat-durdur sayısı azalır
Sürekli üretime geçmek — En etkili
VFD ile debi kontrolü — Durmak yerine yavaşlamak
Basınç artış hızını sınırlamak — Dakikada 0,7 bar
Yumuşak duruş — Ani basınç düşüşünü önler
Darbe önleme — Genleşme tankı, yavaş kapanan vana
Sınıfın altında çalışmak — Her çevrim daha az yıpratıcı
Çevrim sayısı takibi
Otomasyona bağlı sistemlerde başlat-durdur sayısı sayaçla izlenebilir. Bu veri, kap ömrü değerlendirmesinde kullanılır.
Günde yirmi kez duran bir sistem, yılda yaklaşık 7.300 çevrim yaşar. Sürekli çalışan bir sistemde bu sayı yılda birkaç yüzde kalır. Aradaki fark, kap ömründe belirgin karşılık bulur.
Sınıf ve maliyet ilişkisi nasıl?
Basınç sınıfı, kap maliyetini doğrudan belirleyen ana etkendir. Sınıf yükseldikçe malzeme miktarı ve üretim karmaşıklığı artar.
Sınıfa göre maliyet eğilimi
300 psi — Maliyet: taban
450 psi — Maliyet: taban üzeri; en yaygın sınıf
600 psi — Maliyet: belirgin artış
1.000 psi — Maliyet: yüksek; deniz suyunda zorunlu
1.200 psi — Maliyet: en yüksek
Sınıf seçiminde ekonomik değerlendirme
Sınıf açığı olan bir tasarımda iki yol vardır: bir üst sınıfa geçmek veya çalışma basıncını düşürmek.
Çalışma basıncını düşürmenin yolları: recovery'yi azaltmak, düşük enerjili membrana geçmek veya tasarım fluxunu düşürerek eleman sayısını artırmak.
Bu alternatiflerin maliyeti, üst sınıf kap maliyetiyle karşılaştırılmalıdır. Çoğu vakada düşük enerjili membrana geçiş en ekonomik seçenektir; hem sınıfta kalmayı sağlar hem enerji tasarrufu getirir.
Toplam maliyet perspektifi
Basınç kapları toplam yatırımın yüzde 8-15'ini oluşturur. Bir üst sınıfa geçmek bu payı artırır ama sistem güvenliğini garanti eder.
Buna karşılık sınıfın sınırında çalışmak, tekrarlayan sızıntılar, erken kap değişimi ve güvenlik riski demektir. Bu maliyet, sınıf farkının çok üzerine çıkabilir.
Satın alınan kabın belirtilen sınıfta olduğu, belge ve fiziksel kontrolle doğrulanmalıdır.
Doğrulama yöntemleri
ASME damgası — Kap üzerinde fiziksel olarak bulunmalı
Üretici veri raporu — Tasarım basıncı ve sıcaklık yazılı
Etiket — Sınıf, seri numarası, üretim tarihi
Test raporu — Hidrostatik test sonucu
Malzeme sertifikası — Reçine ve elyaf özellikleri
Üretici beyanı — Uygunluk belgesi
Teslim alma kontrolleri
Etiketteki sınıf sipariş edilenle aynı mı
ASME damgası mevcut mu
Üretici veri raporu teslim edildi mi
Seri numarası belgelerle eşleşiyor mu
Üretim tarihi makul mu
Gövdede nakliye hasarı var mı
Uç kapaklar ve kilit halkaları eksiksiz mi
O-ringler mevcut ve hasarsız mı
Sıcaklık derecelendirme tablosu verildi mi
Sertifikasız veya belgesiz bir kap kabul edilmemelidir. Bu kaplar, denetimlerde ve sigorta değerlendirmelerinde sorun yaratır.
Kap sınıfı ile membran sınırı nasıl uyumlanır?
Basınç kabı ve membran elemanının maksimum basınç sınırları birlikte değerlendirilmelidir. İkisinden küçük olan, sistemin gerçek sınırıdır.
Membran maksimum basınç sınırları
Acı su elemanları — Maksimum besleme basıncı: yaklaşık 41 bar
Deniz suyu elemanları — Maksimum besleme basıncı: yaklaşık 83 bar
Düşük enerjili elemanlar — Acı su ile aynı sınıf
Nanofiltrasyon elemanları — Genellikle daha düşük sınır
Uyum tablosu
300 psi kap (20,7 bar) — Kap sınırı belirleyici; membran 41 bara dayanır
450 psi kap (31,0 bar) — Kap sınırı belirleyici
600 psi kap (41,4 bar) — Kap ve acı su membranı birbirine yakın
1.000 psi kap (69,0 bar) — Kap sınırı belirleyici; deniz suyu membranı 83 bara dayanır
1.200 psi kap (82,7 bar) — Deniz suyu membranıyla dengeli
Çoğu uygulamada kap sınıfı, membran sınırından daha kısıtlayıcıdır. Bu nedenle sistem tasarım basıncı, kap sınıfına göre belirlenir.
Eleman değişikliğinde kontrol
Yüksek red bir membrana geçiş, basınç ihtiyacını artırır. Bu durumda kap sınıfı yeniden kontrol edilmelidir.
Örnek: standart membranla 16,6 bar çalışan bir sistem, yüksek red membrana geçildiğinde 19-20 bara çıkabilir. 450 psi kap bu artışı karşılar ama emniyet marjı daralır.
Nanofiltrasyon ve ultra düşük enerjili RO uygulamalarında çalışma basıncı düşüktür ve daha düşük sınıflı kaplar kullanılabilir.
Düşük basınç uygulamaları
Nanofiltrasyon — Çalışma basıncı: 5-15 bar; Sınıf: 150-300 psi
Ultra düşük enerjili RO — Çalışma basıncı: 6-12 bar; Sınıf: 300 psi
İkinci geçiş — Çalışma basıncı: 8-12 bar; Sınıf: 300 psi
Şebeke suyu arıtma — Çalışma basıncı: 8-12 bar; Sınıf: 300 psi
Evsel ve ticari cihazlar — Çalışma basıncı: 3-10 bar; Sınıf: 150-300 psi
Düşük sınıf seçiminde dikkat
Düşük sınıflı kaplar daha ekonomiktir ancak emniyet marjı da düşüktür. Basınç darbesi, kirlenme ve kış sıcaklığı payları yine bırakılmalıdır.
Ayrıca sistemin ileride yükseltilmesi düşünülüyorsa, bir üst sınıf seçmek sonradan kap değişimi maliyetinden kaçınmayı sağlar.
Örnek: bugün ultra düşük enerjili membranla 10 bar çalışan bir sistem, ileride standart membrana geçilirse 16 bara çıkar. 300 psi (20,7 bar) kap bu değeri karşılar ama marj daralır; 450 psi seçmek esneklik sağlar.
Kap sınıfı belgeleri nasıl saklanır?
Basınç kabı belgeleri, sistemin ömrü boyunca saklanması gereken kritik dokümanlardır.
Saklanacak belgeler
Üretici veri raporu — Her kap için ayrı
ASME uygunluk beyanı
Hidrostatik test raporu
Malzeme sertifikaları
Sıcaklık-basınç derecelendirme tablosu
Montaj ve bakım kılavuzu
Garanti belgesi
Fatura ve tedarik kaynağı
Seri numarası listesi ve kap numaralarıyla eşleşme
Montaj tarihi kayıtları
Periyodik kontrol raporları
Yaşanan olay kayıtları — Darbe, donma, sızıntı
Belgelerin kullanım alanları
İş güvenliği denetimleri — Basınçlı kap sertifikası istenir
Sigorta değerlendirmesi — Sertifikasız kap risk oluşturur
Garanti talebi — Üretici veri raporu referans alınır
Kap değişimi — Aynı sınıf ve boyut siparişi için
Sistem revizyonu — Mevcut sınıf kapasitesinin doğrulanması
Tesis devri veya satışı — Teknik dokümantasyon
Belgesiz bir basınçlı kap, denetimlerde ve sigorta değerlendirmelerinde sorun yaratır. Bu nedenle teslim alındığı anda dosyalanmalıdır.
Basınç izleme sistemi nasıl kurulur?
Kap sınıfının korunması, basıncın sürekli izlenmesine bağlıdır. Ölçüm noktaları ve alarm eşikleri tasarımda tanımlanmalıdır.
Zorunlu basınç ölçüm noktaları
Pompa emişi — Kavitasyon koruması
Pompa çıkışı — Pompa performansı
RO birinci kademe girişi — Ana besleme basıncı; kap sınıfı için kritik
Kademe girişleri — Her kademede ayrı
Konsantre çıkışı — Toplam ΔP hesabı
Permeat çıkışı — Karşı basınç
Kartuş filtre öncesi ve sonrası — Ön arıtma ΔP
Alarm ve emniyet eşikleri
Yüksek besleme basıncı uyarısı — Kap sınıfının %70-75'i
Yüksek besleme basıncı alarmı — Kap sınıfının %80-85'i
Yüksek basınç durdurma — Kap sınıfının %85-90'ı
Emniyet vanası ayarı — Kap sınıfının %90'ı
Düşük emiş basıncı — Pompa koruması
Yüksek ΔP alarmı — Referansın %15 üzeri
Kritik ΔP — Kap sınırına yaklaşma; 3,5 bar
Basınç artış hızı — Dakikada 0,7 bar sınırı
Kademeli koruma mantığı
Koruma sistemi kademeli olmalıdır: önce uyarı, sonra alarm, sonra otomatik durdurma, en son emniyet vanası.
Bu yapı, operatöre müdahale için zaman tanır ve emniyet vanasının sık devreye girmesini önler. Emniyet vanası son çare olmalıdır; rutin bir basınç kontrolü aracı değildir.
Manometre seçimi ve kalibrasyonu
Manometre ölçek aralığı, çalışma basıncının yaklaşık iki katı olmalıdır. Çok geniş ölçekli bir manometre hassasiyeti düşürür, çok dar ölçekli olan ise darbelerde zarar görür.
Manometreler üç ayda bir kalibre edilmelidir. Kalibrasyon dışı bir manometre, gerçek basıncı gizleyerek kabın sınıfının üzerinde çalışmasına yol açabilir.
Bazı sistemlerde farklı kademelerde farklı basınç sınıfları kullanılabilir. Bu, maliyet optimizasyonu sağlar ancak dikkat gerektirir.
Farklı sınıf kullanım senaryoları
Çift geçişli sistem — Birinci geçiş 450 psi, ikinci geçiş 300 psi
Kademeli sistemde — Tüm kademeler aynı sınıf olmalı; basınç ortak
Ayrı üniteler — Bağımsız sistemlerde farklı sınıf mümkün
Ön arıtma ve RO — Farklı basınç rejimleri
Neden kademelerde aynı sınıf kullanılmalı?
Bir RO ünitesinde tüm kademeler aynı besleme basıncına maruz kalır; kademeler arasında yalnızca ΔP kadar düşüş olur. Bu düşüş genellikle 1-3 bar bandındadır.
Bu nedenle ikinci kademede daha düşük sınıflı kap kullanmak, sağladığı tasarrufa kıyasla risk yaratır. Bir vana arızası veya hatalı manevra durumunda ikinci kademe tam basınca maruz kalabilir.
Pratik yaklaşım, tüm kademelerde aynı sınıfı kullanmaktır. İstisna, fiziksel olarak ayrı ünitelerdir: çift geçişli bir sistemde ikinci geçiş bağımsız bir ünitedir ve kendi basınç rejimine sahiptir.
Karışık sınıf kullanımında etiketleme
Farklı sınıflar kullanılıyorsa, kaplar açıkça etiketlenmeli ve envanterde ayrı kaydedilmelidir. Yanlışlıkla düşük sınıflı bir kabın yüksek basınç hattına takılması ciddi risk yaratır.
Bakım sırasında kap değişimi yapılırken bu etiketleme kritik hale gelir.
Kap sınıfı ve enerji ilişkisi var mı?
Kap sınıfı doğrudan enerji tüketimini etkilemez ancak dolaylı bir ilişki vardır.
Dolaylı ilişkiler
Yüksek sınıf, yüksek basınçta çalışma imkânı — Enerji artabilir
Düşük sınıf, basınç sınırı — Recovery veya flux düşürmek gerekebilir
Sınıf yetersizliği, düşük enerjili membrana geçiş — Enerji düşer
Sınıf yeterliliği, yüksek recovery imkânı — Besleme debisi düşer, enerji azalır
Sınıf seçiminin tasarıma geri beslemesi
Kap sınıfı yetersiz kaldığında tasarım parametreleri gözden geçirilir. Bu, çoğu zaman enerji açısından olumlu sonuç doğurur.
Örnek: 600 psi sınıfında kalmak için düşük enerjili membrana geçilen bir sistemde hem kap maliyeti düşer hem spesifik enerji azalır. Kısıt, tasarımı iyileştiren bir baskı yaratmış olur.
Tersine, yüksek sınıf kap kullanılan sistemlerde basıncı yükseltmek kolaydır ve bu, enerji verimliliğini gözden kaçırmaya yol açabilir. Basınç yükseltmek her zaman en kolay çözümdür ama en ekonomik olanı değildir.
"Düşük sınıf ucuz, riski küçük" — Risk güvenlik meselesidir
Doğru yaklaşım
Kap sınıfı, bir mühendislik sınırıdır ve tasarım hesabıyla belirlenir. Sahada gözleme veya deneyime dayalı kararlar bu hesabın yerini tutmaz.
Her sistem için çalışma basıncı hesaplanmalı, paylar eklenmeli, sınıf buna göre seçilmeli ve devreye almada doğrulanmalıdır. Bu zincirin herhangi bir halkası atlandığında risk doğar.
Sık yapılan 5 hata
Hata 1: Sınıfı çalışma basıncına eşit seçmek
Sistem tasarım basıncına eşit sınıfta seçilen bir kap, basınç darbelerinde, kirlenmeyle artan basınç ihtiyacında ve kış aylarında sınıra dayanır. Doğrusu, yaşlanma payı, kış ihtiyacı ve darbe payı eklendikten sonra toplam üzerine yüzde 15-20 emniyet payı koyarak sınıf seçmektir.
Hata 2: Sıcaklık derecelendirmesini göz ardı etmek
Basınç sınıfı 20-25 °C referansında tanımlanır; sıcak besleme suyuyla çalışan sistemlerde izin verilen basınç düşer. Bu düşüş hesaba katılmadığında kap fiilen sınıfının üzerinde çalışır. Doğrusu, üretici veri sayfasındaki sıcaklık-basınç tablosunu kontrol etmek ve gerekirse bir üst sınıf seçmektir.
Hata 3: Basınç darbelerini ölçmeden varsaymak
Standart bir manometre anlık tepe değeri gösteremez; 16 bar çalışma basıncındaki bir sistemde darbe 30 bara çıkabilir ve 450 psi sınıfı bu değerde sınırına dayanır. Doğrusu, darbe şüphesinde yüksek örnekleme hızlı basınç kaydediciyle ölçüm yapmak ve VFD ile yumuşak kalkış uygulamaktır.
Hata 4: Emniyet vanası ayarını çalışma basıncına yakın yapmak
Ayar basıncı çalışma basıncına çok yakın olduğunda vana normal dalgalanmalarda bile sızdırır; bu hem su kaybı hem güvenlik sorunudur. Doğrusu, emniyet vanasını kap sınıfının yaklaşık yüzde 90'ına ayarlamak ve çalışma basıncıyla arasında en az yüzde 40-50 marj bırakmaktır.
Hata 5: Sertifikasız kap kullanmak
Sertifikasız bir kap, tasarım ve üretim kalitesi doğrulanmamış bir üründür; yüksek basınç altında patlaması ciddi güvenlik riski yaratır ve denetimlerde sorun çıkarır. Doğrusu, satın almada ASME Section X damgası ve üretici veri raporu şart koşmak, teslimde fiziksel olarak kontrol edip dosyalamaktır.
Basınç sınıfı seçim kontrol listesi
Tasarım aşaması kontrol listesi
Tasarım çalışma basıncı hesaplandı mı?
Ortalama ozmotik basınç doğru hesaplandı mı?
Kademeler arası ΔP hesaba katıldı mı?
Permeat karşı basıncı eklendi mi?
Kirlenme ve yaşlanma payı %10-15 eklendi mi?
Kış su sıcaklığı için ek basınç ihtiyacı hesaplandı mı?
Basınç darbesi payı değerlendirildi mi?
Toplam üzerine %15-20 emniyet payı eklendi mi?
Sıcaklık derecelendirme tablosu kontrol edildi mi?
Seçilen sınıf standart değerler arasından mı?
Emniyet vanası ayar basıncı belirlendi mi?
Yüksek basınç alarm eşiği tanımlandı mı?
Çevrim sayısı ve başlat-durdur sıklığı değerlendirildi mi?
Donma riski varsa önlem planlandı mı?
UV maruziyeti varsa koruma planlandı mı?
Satın alma ve teslim kontrol listesi
Sipariş belgesinde sınıf açıkça yazıldı mı?
ASME Section X sertifikası şart koşuldu mu?
Üretici veri raporu talep edildi mi?
Sıcaklık derecelendirme tablosu istendi mi?
Teslimde etiketteki sınıf doğrulandı mı?
ASME damgası fiziksel olarak kontrol edildi mi?
Seri numaraları belgelerle eşleşiyor mu?
Gövdede nakliye hasarı var mı?
Uç kapaklar, kilit halkaları ve o-ringler eksiksiz mi?
Belgeler dosyalandı mı?
Kap envanterine kaydedildi mi?
Sık Sorulan Sorular
Basınç kabı sınıfları nelerdir?
Standart sınıflar 150 psi (10,3 bar), 300 psi (20,7 bar), 450 psi (31,0 bar), 600 psi (41,4 bar), 1.000 psi (69,0 bar) ve 1.200 psi (82,7 bar) olarak tanımlanır. Acı su sistemlerinde 450 psi, deniz suyunda 1.000 psi en yaygın seçimlerdir.
Hangi sınıfı seçmeliyim?
Tasarım çalışma basıncına yaşlanma payı (%10-15), kış sıcaklığı ek ihtiyacı ve basınç darbesi payı eklenir; toplam üzerine %15-20 emniyet payı konur ve bu değerin üzerindeki standart sınıf seçilir. 16,6 bar çalışan bir acı su sistemi için genellikle 450 psi uygundur.
Sıcaklık sınıfı nasıl etkiler?
Basınç sınıfı 20-25 °C referansında tanımlanır. Sıcaklık yükseldikçe FRP dayanımı düşer ve izin verilen basınç azalır; 40 °C civarında düşüş belirginleşir. Sıcak besleme suyuyla çalışan sistemlerde üretici veri sayfasındaki sıcaklık-basınç tablosu kontrol edilmelidir.
Basınç darbesi ne kadar tehlikeli?
16 bar çalışma basıncındaki bir sistemde darbe anlık olarak 30 bara çıkabilir; 450 psi (31 bar) sınıfı bu değerde sınırına dayanır. Standart manometre tepe değeri gösteremez. VFD ile yumuşak kalkış, yavaş kapanan vana ve darbe emici bu riski ortadan kaldırır.
Emniyet vanası kaça ayarlanmalı?
Kap sınıfının yaklaşık yüzde 90'ına ayarlanır. 450 psi (31,0 bar) sınıfı için ayar 27,9 bar olur. Çalışma basıncıyla arasında en az yüzde 40-50 marj bulunmalıdır; aksi halde vana normal dalgalanmalarda sızdırır.
Kap sınıfı aşılırsa ne olur?
Kısa vadede uç kapak sızıntısı, o-ring hızlı yıpranması ve emniyet vanasının sık açılması görülür. Uzun vadede gövdede katmanlar arası ayrılma (delaminasyon), yüzeyde kabarma ve ani gövde arızası riski doğar. Sınıf bir tavsiye değil kesin sınırdır.
Sınıf yetersizse ne yapmalıyım?
Seçenekler: kapları bir üst sınıfla değiştirmek, recovery'yi düşürmek, düşük enerjili membrana geçmek, tasarım fluxunu düşürerek eleman eklemek veya ön arıtmayı iyileştirmek. Düşük enerjili membrana geçiş çoğu vakada en ekonomik çözümdür; basınç ihtiyacını 2-4 bar düşürür.
Çevrim ömrü nedir?
Üretici, kap için belirli bir basınç çevrim sayısı tanımlar; her başlat-durdur bir çevrimdir. Günde yirmi kez duran bir sistem yılda yaklaşık 7.300 çevrim yaşarken, sürekli çalışan bir sistemde bu sayı birkaç yüzde kalır. Depo hacmini büyütmek çevrim sayısını azaltır.
ASME damgası şart mı?
Şarttır. Sertifikasız bir kap, tasarım ve üretim kalitesi doğrulanmamış bir üründür; yüksek basınç altında patlaması ciddi güvenlik riski yaratır. Ayrıca sigorta ve iş güvenliği denetimlerinde sertifika ve üretici veri raporu istenebilir.
Deniz suyunda neden 1.000 psi gerekiyor?
Deniz suyunun ozmotik basıncı yaklaşık 24,5 bardır ve çalışma basıncı 55-70 bara çıkar. Yaşlanma ve darbe payları eklendiğinde toplam 67 bara yaklaşır. 600 psi (41,4 bar) sınıfı yetersiz kalır; 1.000 psi (69,0 bar) zorunlu hale gelir.
Sisteminiz için uygun basınç kabı sınıfını, çalışma basıncı hesabınız ve işletme koşullarınız üzerinden emniyet paylarıyla birlikte belirlemek mümkündür. Su analiz raporunuzu, hedef debinizi ve mevcut sistem bilgilerinizi paylaşırsanız proses mühendisliği ekibimiz basınç hesabı ve kap sınıfı seçim raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı RO 8040 sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
