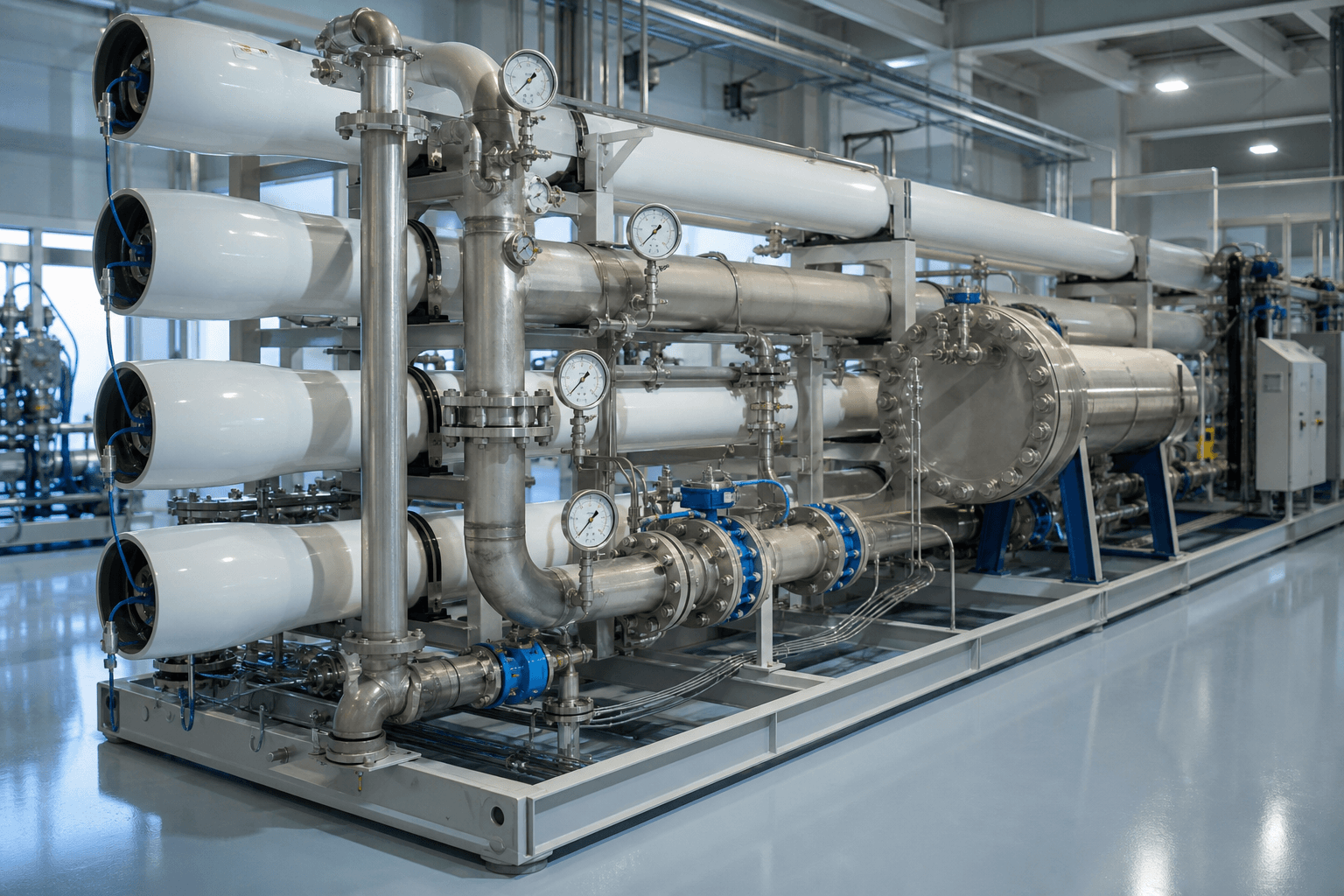

1000 PSI Housing Nerede Kullanılır? Deniz Suyu Basınç Kabı
1000 psi basınç kabı nerede gerekir? Deniz suyunda basınç hesabı, dubleks malzeme seçimi, ERD etkisi ve emniyet sistemleri.
1.000 psi (69 bar) sınıfı basınç kapları, deniz suyu ters osmoz sistemlerinde ve besleme TDS'i 15.000 ppm üzerindeki yüksek tuzlu su uygulamalarında kullanılır. Bu sınıfın gerekçesi ozmotik basınçtır: 35.000 ppm TDS'li deniz suyunun ozmotik basıncı yaklaşık 24,5 bardır ve yüzde 40 recovery'de çalışma basıncı 55-70 bara çıkar.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
1.000 psi sınıfının hangi koşullarda zorunlu olduğu
Deniz suyunda çalışma basıncının hesaplanması
Yüksek tuzlu acı sularda sınıf kararı
600 psi ile 1.000 psi arasındaki geçiş noktası
Yüksek basınçta malzeme ve bağlantı seçimi
Enerji geri kazanım cihazının basınç profiline etkisi
Emniyet sistemleri ve alarm eşikleri
Montaj ve destekleme özel gereksinimleri
Bakım ve güvenlik prosedürleri
Maliyet karşılaştırması ve alternatifler
Devreye alma ve doğrulama
Bu konuda en sık yapılan beş hata ve seçim kontrol listesi
1.000 psi housing nerede gerekir?
1.000 psi sınıfı, çalışma basıncının 41 barı aştığı sistemlerde zorunlu hale gelir. Bir alt sınıf olan 600 psi 41,4 bara dayanır; bunun üzerindeki basınçlarda 1.000 psi gerekir.
Bu basınç seviyesine ulaşan uygulamalar sınırlıdır ve neredeyse tamamı yüksek tuzlu sularla ilgilidir. Tuzluluk arttıkça ozmotik basınç yükselir ve çalışma basıncı bu eşiği aşar.
Acı su sistemlerinde 450 psi genellikle yeterlidir. Bu nedenle 1.000 psi, deniz suyu ve yüksek tuzlu su uygulamalarının sınıfıdır.
1.000 psi gerektiren uygulamalar
Deniz suyu arıtma (30.000-45.000 ppm) — Çalışma basıncı 55-75 bar
Acı deniz suyu (15.000-25.000 ppm) — Çalışma basıncı 40-55 bar
Yüksek tuzlu acı su (10.000-15.000 ppm) — Sınıra yakın; değerlendirme gerekir
Konsantre üzerinden ikinci kademe — Yüksek derişim
Yüksek recovery deniz suyu tasarımları
Kızıldeniz ve Körfez suyu (42.000-45.000 ppm) — 1.000 veya 1.200 psi
Endüstriyel yüksek tuzlu atık akımları
Tuzlu su geri kazanım uygulamaları
Basınç sınıflarının genel karşılaştırmasını basınç kabı sınıfları yazımızda ele aldık.
Deniz suyunda çalışma basıncı nasıl hesaplanır?
Deniz suyunda çalışma basıncını belirleyen ana bileşen ozmotik basınçtır. Net itici basınç, toplamın küçük bir kısmını oluşturur.
Adım 3, ortalama derişim — (35.000 + 58.450) ÷ 2 = 46.725 ppm
Adım 4, ortalama ozmotik basınç — 46.725 × 0,0007 = 32,7 bar
Adım 5, gerekli net itici basınç — 14 LMH flux için yaklaşık 22 bar
Adım 6, kademeler arası ΔP — 7 elemanlı kapta yaklaşık 3,0 bar; yarısı 1,5 bar
Adım 7, permeat karşı basıncı — 0,5 bar
Adım 8, toplam besleme basıncı — 32,7 + 22 + 1,5 + 0,5 = 56,7 bar
Adım 9, yaşlanma payı %10 — 62,4 bar
Adım 10, darbe payı — 3 bar; 65,4 bar
Adım 11, uygun sınıf — 1.000 psi (69,0 bar)
Adım 12, çalışma oranı — 56,7 ÷ 69,0 = %82; marj dar
Son satır önemlidir: deniz suyu sistemlerinde çalışma oranı yüksektir ve marj dardır. Bu nedenle tasarım parametrelerinin dikkatli seçilmesi gerekir.
Yüksek tuzlu denizlerde
Kızıldeniz ve Körfez sularında TDS 42.000-45.000 ppm bandına çıkar. Aynı hesapla çalışma basıncı 65-72 bara ulaşır ve 1.000 psi sınıfının marjı neredeyse kalmaz.
Bu durumda seçenekler: recovery'yi düşürmek, tasarım fluxunu azaltmak veya 1.200 psi sınıfına geçmek.
Sıcaklığın etkisi
Sıcak denizlerde membran geçirgenliği artar ve gereken basınç bir miktar düşer. Buna karşılık tuz geçişi de artar ve permeat kalitesi bozulur.
Ayrıca sıcaklık, FRP kabın basınç derecelendirmesini düşürür. Bu iki etki birlikte değerlendirilmelidir.
Adım 3, ortalama derişim — (12.000 + 30.000) ÷ 2 = 21.000 ppm
Adım 4, ozmotik basınç — 21.000 × 0,0007 = 14,7 bar
Adım 5, net itici basınç — 18 LMH için yaklaşık 16 bar
Adım 6, ΔP yarısı — 1,2 bar
Adım 7, permeat karşı basıncı — 0,5 bar
Adım 8, toplam — 32,4 bar
Adım 9, yaşlanma payı %15 — 37,3 bar
Adım 10, kış ihtiyacı %10 — 41,0 bar
Adım 11, darbe payı — 2 bar; 43,0 bar
Adım 12, 600 psi (41,4 bar) yetersiz; 1.000 psi gerekli
Alternatif: recovery düşürme
Aynı su yüzde 50 recovery ile işlenirse:
Adım 1, konsantrasyon faktörü — 2,00
Adım 2, konsantre TDS — 24.000 ppm
Adım 3, ortalama derişim — 18.000 ppm
Adım 4, ozmotik basınç — 12,6 bar
Adım 5, toplam çalışma basıncı — Yaklaşık 30,3 bar
Adım 6, paylarla — Yaklaşık 40 bar
Adım 7, 600 psi sınıfı sınırda ama uygun
Adım 8, karşılığı — Su tüketimi artar
Bu karşılaştırma, sınıf kararının tasarımı geri besleyebileceğini gösterir. 1.000 psi kaba geçmenin maliyeti ile artan su tüketiminin maliyeti karşılaştırılmalıdır.
Düşük enerjili membran seçeneği
Üçüncü bir seçenek, daha geçirgen bir membran serisi kullanmaktır. Bu, net itici basınç ihtiyacını düşürür ve toplam basıncı azaltır.
Ancak yüksek TDS'te toplam basıncın büyük kısmı ozmotik basınçtan gelir; membran serisi bu bileşeni etkilemez. Bu nedenle kazanç sınırlıdır.
1.000 psi sistemlerde malzeme seçimi, hem basınç hem korozyon açısından kritiktir.
Malzeme gereksinimleri
Basınç kabı — FRP; 1.000 psi sınıfı; ASME Section X
Yüksek basınç boru — Dubleks veya süper dubleks paslanmaz
Flanş ve bağlantı — Aynı malzeme sınıfı
Cıvata ve somun — Uyumlu sınıf; galvanik korozyon önlenmeli
Conta — Yüksek basınca uygun tip
Pompa gövdesi — Dubleks veya süper dubleks
Vana gövdeleri — Deniz suyu uyumlu
Manometre bağlantıları — Uyumlu malzeme
Düşük basınç tarafı — FRP, PVC-U veya kaplamalı
316L neden yetersiz?
316L paslanmaz, klorür derişimi yüksek ortamlarda çukurcuk korozyonuna uğrar. Deniz suyunda klorür yaklaşık 19.000 mg/L'dir ve bu, 316L için sınır dışıdır.
Korozyon birkaç yıl içinde başlar ve yüksek basınç tarafındaki bir delinme hem üretim kaybı hem ciddi güvenlik riski yaratır.
Bu nedenle deniz suyu yüksek basınç tarafında dubleks veya süper dubleks paslanmaz zorunludur.
Malzeme hatası maliyeti
316L kullanılan bir deniz suyu sisteminde korozyon nedeniyle boru ve bağlantı değişimi, ilk yatırımdaki malzeme farkının çok üzerine çıkar.
Ayrıca değişim sırasında sistem durur ve üretim kaybı oluşur. Bu, sahada en pahalıya mal olan malzeme hatalarından biridir.
Enerji geri kazanım basınç profilini nasıl değiştirir?
Deniz suyu sistemlerinde enerji geri kazanım cihazı (ERD), konsantrenin basıncını besleme akımına aktarır. Bu, sistemin basınç şemasını değiştirir.
ERD ile basınç akışı
Ana pompa — Besleme akımının bir kısmını yüksek basınca çıkarır
ERD — Konsantre basıncını diğer besleme akımına aktarır
Booster pompa — ERD çıkışındaki basıncı ana pompa seviyesine tamamlar
Karışım noktası — İki akım birleşir ve membranlara gider
Konsantre — ERD'ye girer, basıncını bırakır, düşük basınçta çıkar
ERD tipleri
Basınç değiştirici (isobarik) — En verimli; büyük tesislerde
Turbo şarj — Orta verimli; orta ölçekli tesisler
Pelton türbini — Düşük verimli; eski tasarımlar
ERD'siz — Konsantre basıncı vanada boğulur; en verimsiz
Enerji tasarrufu
ERD'siz bir SWRO sisteminin spesifik enerji tüketimi 6-8 kWh/m³ iken, basınç değiştiricili sistemde 2,5-3,5 kWh/m³'e iner. Tasarruf yüzde 55-60 bandındadır.
Bu tasarruf, ERD yatırımını kısa sürede karşılar. 100 m³/gün üzerindeki kapasitelerde pratikte zorunludur.
Basınç kabı açısından etkisi
ERD, kaplara giren basıncı değiştirmez; yalnızca bu basıncın nasıl üretildiğini değiştirir. Kap sınıfı seçimi ERD'den bağımsızdır.
Ancak ERD sistemleri daha karmaşık bir basınç şeması yaratır ve devreye alma sırasında dikkatli basınç yönetimi gerektirir.
Deniz suyu sistemlerini SWRO 8040 sayfasında, çözümlerimizi deniz suyu arıtma sayfasında inceleyebilirsiniz.
Yüksek basınçta emniyet sistemleri nasıl kurulur?
69 bar basınç, ciddi enerji taşıyan bir seviyedir. Emniyet sistemleri çok katmanlı olmalıdır.
Emniyet katmanları
Yüksek basınç uyarısı — Kap sınıfının %70-75'i; yaklaşık 48-52 bar
Yüksek basınç alarmı — Kap sınıfının %80-85'i; yaklaşık 55-59 bar
Otomatik durdurma — Kap sınıfının %85-90'ı; yaklaşık 59-62 bar
Emniyet vanası — Kap sınıfının %90'ı; yaklaşık 62 bar
Basınç artış hızı sınırı — Dakikada 0,7 bar
Pompa emiş koruması — Düşük basınç durdurma
Kilitleme-etiketleme prosedürü — Bakım sırasında
Emniyet vanası özellikleri
Ayar basıncı — Kap sınıfının %90'ı
Kapasite — Pompanın tam debisini boşaltabilmeli
Malzeme — Deniz suyu uyumlu
Boşaltma hattı — Güvenli noktaya yönlendirilmeli, desteklenmeli
Test sıklığı — Altı ayda bir
Kalibrasyon — Yıllık
Boşaltma hattının desteklenmesi kritiktir: 62 bar basınçta açılan bir emniyet vanası, boşaltma hattında ciddi reaksiyon kuvveti yaratır.
Basınç artış hızı kontrolü
Yüksek basınç sistemlerinde kademeli basınçlandırma daha da önemlidir. VFD ile yumuşak kalkış zorunlu kabul edilmelidir.
Ani basınçlandırma hem membranlara hem kaplara zarar verir ve darbe genliği yüksek basınçta çok daha tehlikelidir.
Bakım güvenliği
Bağlantı sökülmeden önce basınç tamamen boşaltılmalı
Basınç göstergesi sıfır okumalı
Drenajdan akış olmadığı doğrulanmalı
Personel bağlantı ekseninde durmamalı
Koruyucu ekipman kullanılmalı
Kilitleme-etiketleme uygulanmalı
Basınç altında hiçbir müdahale yapılmamalı
Montaj ve destekleme özel gereksinimleri
Yüksek basınç sistemlerinde montaj toleransları ve destekleme daha kritiktir.
Özel gereksinimler
Destek sayısı — Standarttan daha sık olabilir
Kelepçe tipi — Ağır hizmet; üretici onaylı
Yastıklama — Zorunlu
Eksenel serbestlik — Bir kelepçe sabit, diğerleri kayar
Boru desteği — Yüksek basınçta reaksiyon kuvvetleri büyük
Genleşme payı — Sıcaklık ve basınç değişimleri
Titreşim önleme — Pompa kaynaklı titreşim
Hizalama — Manifold gerilmesi önlenmeli
Boru reaksiyon kuvvetleri
69 bar basınçta, boru dirseklerinde ve yön değişimlerinde büyük reaksiyon kuvvetleri oluşur. Bu kuvvetler hesaplanmalı ve uygun ankraj yapılmalıdır.
Yetersiz desteklenmiş bir boru, basınç altında hareket eder ve hem bağlantılara hem kaplara gerilme aktarır.
Titreşim yönetimi
Yüksek basınç pompaları belirgin titreşim üretir. Bu titreşim, boru hattı üzerinden kaplara aktarılabilir.
Esnek bağlantı elemanları, titreşim sönümleyici destekler ve doğru ankraj bu riski azaltır.
Maliyet ve alternatifler nasıl değerlendirilir?
1.000 psi sınıfı kaplar, 450 psi sınıfına göre belirgin pahalıdır. Bu maliyet, sistemin toplam yatırımını etkiler.
Maliyet kalemleri
Basınç kabı — Sınıfa bağlı belirgin artış
Boru ve bağlantı — Dubleks malzeme maliyeti
Pompa — Yüksek basınç ve özel malzeme
ERD — Ek yatırım ama enerjide geri döner
Emniyet ekipmanı — Yüksek basınca uygun
Montaj işçiliği — Daha titiz ve uzun
Devreye alma — Daha dikkatli ve uzun
Alternatif değerlendirme
Sınıf kararı sınırdaysa alternatifler değerlendirilmelidir:
Recovery düşürmek — Basınç azalır, su tüketimi artar
Tasarım fluxunu düşürmek — Eleman sayısı artar, basınç azalır
Kademe sayısını değiştirmek — ΔP dağılımı değişir
Ön arıtmayı iyileştirmek — Kirlenme kaynaklı basınç artışını önler
Daha geçirgen membran — Net itici basınç azalır
Sıcaklık iyileştirmesi — Isı geri kazanımıyla basınç ihtiyacı düşer
Bu alternatiflerin maliyeti, 1.000 psi sınıfına geçiş maliyetiyle karşılaştırılmalıdır.
Deniz suyunda alternatif yok
Deniz suyu uygulamalarında ozmotik basınç 32,7 bar civarında olduğu için hiçbir alternatif çalışma basıncını 41 barın altına indiremez. 1.000 psi zorunludur.
Alternatifler yalnızca 8.000-15.000 ppm bandındaki sınır durumlarda anlamlıdır.
Yüksek basınç sistemlerinin devreye alınması, kademeli ve dikkatli bir süreç gerektirir.
Devreye alma adımları
Adım 1 — Tüm bağlantılar ve destekler kontrol edilir
Adım 2 — Emniyet vanası ayarı doğrulanır
Adım 3 — Otomasyon alarm eşikleri kontrol edilir
Adım 4 — Sistem yavaşça su ile doldurulur
Adım 5 — Hava tahliyesi yapılır
Adım 6 — Düşük basınçta (5-10 bar) sızdırmazlık kontrolü
Adım 7 — Basınç dakikada 0,7 barı aşmayacak hızda yükseltilir
Adım 8 — Her 10 barda durulup görsel kontrol yapılır
Adım 9 — Tasarım basıncına ulaşılır
Adım 10 — 15-30 dakika bekletilip kararlılık doğrulanır
Adım 11 — Permeat ilk 30 dakika drenaja verilir
Adım 12 — Kap bazlı iletkenlik profili çıkarılır
Adım 13 — Tüm referans değerler kaydedilir
Kademeli basınçlandırmanın önemi
Yüksek basınç sistemlerinde bir montaj hatasının yüksek basınçta ortaya çıkması ciddi risk yaratır. Kademeli basınçlandırma, hatanın düşük basınçta fark edilmesini sağlar.
Her aşamada tüm bağlantılar görsel olarak kontrol edilmeli, sızıntı belirtisi varsa basınç düşürülmelidir.
ERD devreye alma
Enerji geri kazanım cihazı bulunan sistemlerde devreye alma daha karmaşıktır. Cihazın basınç dengesi ve akım ayarları üretici talimatına göre yapılmalıdır.
Yanlış ayarlanmış bir ERD, hem verim kaybı hem basınç dengesizliği yaratır.
Yüksek basınç pompası nasıl seçilir?
1.000 psi sistemlerde pompa, sistemin en kritik ve en pahalı bileşenlerinden biridir. Seçim, hem basınç hem malzeme açısından özel dikkat gerektirir.
Pompa seçim kriterleri
Basınç — 55-75 bar; kademe sayısı yüksek
Debi — Besleme debisi; recovery düşük olduğu için yüksek
Malzeme — Dubleks veya süper dubleks paslanmaz
Tip — Çok kademeli dikey veya yatay santrifüj; büyük tesislerde pistonlu
Verim — Yüksek verimli seçim; enerji payı büyük
NPSH gereksinimi — Emiş koşullarıyla uyumlu
Salmastra — Yüksek basınca uygun mekanik salmastra
Yumuşak kalkış — VFD zorunlu kabul edilmeli
Güç hesabı
25 m³/h permeat, yüzde 40 recovery, 56,7 bar basınç:
Adım 1, besleme debisi — 25 ÷ 0,40 = 62,5 m³/h
Adım 2, mil gücü (verim %78) — (62,5 × 56,7) ÷ (36 × 0,78) = 126,1 kW
Adım 3, ERD'siz spesifik enerji — 126,1 ÷ 25 = 5,04 kWh/m³
Adım 4, ERD ile besleme akımının bir kısmı geri kazanılır
Adım 5, ERD'li spesifik enerji — Yaklaşık 2,8-3,2 kWh/m³
Adım 6, tasarruf — Yaklaşık yüzde 40-45
Bu hesap, deniz suyu sistemlerinde ERD'nin neden zorunlu kabul edildiğini gösterir.
Pompa malzemesi
Deniz suyunda pompa gövdesi ve çark malzemesi, boru hattıyla aynı sınıfta olmalıdır. 316L kullanımı korozyona yol açar.
Süper dubleks pompalar pahalıdır ancak deniz suyunda ömür açısından tek doğru seçimdir.
Salmastra ve bakım
Yüksek basınç pompalarında mekanik salmastra kritik bir bileşendir. Kuru çalışma anında zarar görür; bu nedenle düşük emiş basıncı koruması zorunludur.
Salmastra ömrü tipik olarak 2-3 yıldır ve yedek bulundurulmalıdır.
Kap sayısı ve array deniz suyunda nasıl belirlenir?
Deniz suyu sistemlerinde recovery düşük olduğu için array yapısı acı su sistemlerinden farklıdır.
SWRO array özellikleri
Kademe sayısı — Genellikle tek kademe
Kap başına eleman — 6-7 eleman
Kap recovery'si — %35-45
Kap giriş debisi — Sınırlar acı su ile aynı
Kap çıkış debisi — Recovery düşük olduğu için sınır kolay sağlanır
Basınç kabı sınıfı — 1.000 psi
Adım adım array hesabı
25 m³/h permeat, yüzde 40 recovery, 14 LMH tasarım flux:
Adım 1, besleme debisi — 25 ÷ 0,40 = 62,5 m³/h
Adım 2, konsantre debisi — 62,5 − 25 = 37,5 m³/h
Adım 3, gerekli membran alanı — 25.000 ÷ 14 = 1.786 m²
Adım 4, eleman alanı — 37 m²
Adım 5, eleman sayısı — 1.786 ÷ 37 = 48,3; 49 eleman
Adım 6, kap başına 7 eleman — 49 ÷ 7 = 7 kap
Adım 7, kap giriş debisi — 62,5 ÷ 7 = 8,93 m³/h; sınıra yakın
Adım 8, kap çıkış debisi — 37,5 ÷ 7 = 5,36 m³/h; sınır sağlanıyor
Adım 9, array — Tek kademe, 7 kap
Adım 10, kontrol — Kap giriş debisi 9 m³/h sınırının hemen altında; 6 kapla denenmeli
Bu örnek, deniz suyunda kap çıkış debisi sınırının kolayca sağlandığını ama giriş debisinin dikkat gerektirdiğini gösterir.
Kademeli SWRO
Bazı yüksek recovery deniz suyu tasarımlarında iki kademe kullanılır ve kademeler arasına booster pompa konur. Bu, recovery'yi yüzde 50-55 bandına çıkarabilir.
Ancak konsantre derişimi çok yükseldiği için hem ozmotik basınç hem kışır riski artar. Bu tasarım özel değerlendirme gerektirir.
Deniz suyu sistemlerinde ön arıtma, hem membran hem yüksek basınç ekipmanı açısından kritiktir.
Ön arıtmanın rolü
SDI düşürme — Membran kirlenmesini önler
Partikül giderme — Pompa aşınmasını önler
Klor giderme — Membran hasarını önler
Demir ve manganez — Kirlenme kaynağı
Yağ ve gres — Organik kirlenme
Biyolojik kontrol — Biyofilm gelişimi
Alım tipinin etkisi
Kuyu alımı — SDI 1-2; ön arıtma basit; en avantajlı
Açık deniz alımı — SDI 2-4; kapsamlı ön arıtma gerekir
Kıyı yapısı alımı — Değişken; mevsimsel dalgalanma
Kuyu alımında kum tabakası doğal bir filtre görevi görür ve SDI'yı 1-2 bandına indirir. Bu, hem ön arıtma yatırımını hem membran ömrünü belirgin iyileştirir.
Pompa koruması
Yüksek basınç pompası, partiküllere karşı hassastır. Kartuş filtre, pompadan önce zorunlu bir koruma katmanıdır.
Kartuş filtre tıkandığında emiş basıncı düşer ve kavitasyon riski doğar. Bu, hem pompa hem sistem için tehlikelidir.
Deniz suyu sistemlerinde kimyasal temizlik, düşük basınçta yapılır; CIP hattı yüksek basınç hattından ayrıdır.
CIP özellikleri
Devir daim basıncı — 3-4 bar; yüksek basınç kullanılmaz
Devir daim debisi — Eleman sayısına göre; 8 inç için 5,5-9,1 m³/h
Çözelti sıcaklığı — 30-35 °C
pH sınırları — Üretici talimatına göre
Kimyasal — Kirlenme tipine göre
İzolasyon — CIP hattı normal işletmede izole edilmeli
Deniz suyunda baskın kirlenme
Kolloidal ve partikül — Açık alımda yaygın
Biyolojik — Sıcak denizlerde hızlı
Organik — Alg ve deniz canlıları
Kışır — Kuyu alımında baskın; kalsiyum karbonat
Metal oksit — Nadir
Açık deniz alımlı sistemlerde kolloidal ve biyolojik kirlenme baskındır; alkali temizlik ön plandadır. Kuyu alımlı sistemlerde ise kışır daha yaygındır ve asit temizlik gerekir.
CIP hattı malzemesi
CIP hattı düşük basınçta çalışır ancak deniz suyu kalıntısı ve kimyasal temas nedeniyle malzeme seçimi dikkatli yapılmalıdır.
Genellikle FRP, PVC-U veya kaplamalı malzeme yeterlidir; yüksek basınç malzemesine gerek yoktur.
Kimyasal temizlik protokollerini membran CIP yazımızda ele aldık.
Küçük deniz suyu sistemlerinde ne yapılır?
Tekne, yat, küçük otel ve ada uygulamalarında kapasite düşüktür ama basınç ihtiyacı aynıdır.
Küçük SWRO özellikleri
Kap çapı — 4 inç yaygın
Basınç sınıfı — 1.000 psi zorunlu; kapasiteden bağımsız
Kap başına eleman — 2-6 eleman
Pompa — Pistonlu veya çok kademeli santrifüj
ERD — Küçük kapasitelerde ekonomik olmayabilir
Malzeme — Deniz suyu uyumlu; dubleks veya kaplamalı
Yerleşim — Kompakt; dikey montaj olabilir
Basınç sınıfı neden kapasiteden bağımsız?
Ozmotik basınç, kapasiteye değil tuzluluğa bağlıdır. 1 m³/h üreten bir tekne sistemi de 100 m³/h üreten bir tesis de aynı ozmotik basıncı yenmek zorundadır.
Bu nedenle en küçük deniz suyu sisteminde bile 1.000 psi sınıfı kaplar kullanılır.
ERD küçük sistemlerde
Enerji geri kazanım cihazları, küçük kapasitelerde ekonomik olmayabilir. Yatırım maliyeti, sağlanan tasarrufu karşılamayabilir.
Ancak tekne ve ada uygulamalarında enerji kaynağı sınırlı olduğu için ERD, kapasiteden bağımsız olarak değerlendirilmelidir. Bazı kompakt ERD çözümleri küçük sistemler için üretilir.
Bakım koşulları
Tekne ve ada uygulamalarında teknik servis erişimi sınırlıdır. Bu nedenle yedek parça stoğu ve basit bakım prosedürleri önem kazanır.
4 inç elemanların hafif olması, tek kişilik bakımı mümkün kılar ve bu uygulamalarda belirleyici bir avantajdır.
Mevzuat ve denetim gereksinimleri
Basınçlı kaplar, iş güvenliği mevzuatı kapsamında denetime tabidir. Yüksek basınç sistemlerinde bu gereksinimler daha katıdır.
Denetimde istenen belgeler
ASME Section X sertifikası ve damgası
Üretici veri raporu
Hidrostatik test raporu
Malzeme sertifikaları
Sıcaklık-basınç derecelendirme tablosu
Emniyet vanası ayar ve test kayıtları
Periyodik kontrol raporları
Montaj ve devreye alma raporu
Bakım kayıtları
İş güvenliği önlemleri
Basınçlı kap işaretlemesi ve uyarı etiketleri
Kilitleme-etiketleme prosedürü
Personel eğitimi
Koruyucu ekipman
Acil durum prosedürü
Emniyet vanası boşaltma güzergâhı
Erişim kısıtlaması gerekiyorsa bariyer
Sigorta değerlendirmesi
Sertifikasız veya belgesiz bir basınçlı kap, sigorta değerlendirmesinde risk oluşturur. Bir kaza durumunda tazminat sorunu yaşanabilir.
Bu nedenle tüm belgeler teslim alındığı anda dosyalanmalı ve sistemin ömrü boyunca saklanmalıdır.
Basınç kabı tedariki nasıl yapılmalı?
1.000 psi sınıfı kaplar özel üretim gerektirir ve tedarik süresi daha uzundur.
Tedarik planlaması
Teslim süresi — Standart sınıflardan uzun
Sertifikasyon — ASME damgası ve veri raporu zorunlu
Test raporu — Hidrostatik test sonucu
Ambalaj ve nakliye — Hasar riski; sigorta
Teslim kontrolü — Fiziksel ve belge kontrolü
Depolama — Montaja kadar korunaklı
Yedek kap — Kritik tesislerde değerlendirilmeli
Sipariş belgesinde yazılacaklar
Basınç sınıfı — 1.000 psi açıkça
Çap ve eleman kapasitesi
Port tipi, çapı ve bağlantı tipi
Sıcaklık derecelendirmesi talebi
ASME Section X sertifikası zorunluluğu
Üretici veri raporu talebi
Hidrostatik test raporu talebi
Kelepçe ve destek aksesuarları
O-ring ve conta setleri
Ambalaj ve nakliye koşulları
Teslim alma kontrolleri
Etiketteki sınıf doğrulandı mı
ASME damgası fiziksel olarak var mı
Seri numaraları belgelerle eşleşiyor mu
Gövdede nakliye hasarı var mı
Uç kapaklar ve kilit halkaları eksiksiz mi
O-ringler mevcut ve hasarsız mı
Sıcaklık derecelendirme tablosu verildi mi
Test raporu teslim edildi mi
Nakliye hasarı, yüksek basınç kaplarında özellikle kritiktir. Görünmeyen bir darbe hasarı, basınç altında ortaya çıkabilir. Bu nedenle teslim alma kontrolü titiz yapılmalıdır.
Yüksek basınç sisteminde işletme disiplini
1.000 psi sistemlerde işletme disiplini, hem güvenlik hem ömür açısından belirleyicidir.
Günlük işletme kuralları
Basınçlar aynı saatte kaydedilmeli
Çalışma oranı izlenmeli — Basınç ÷ Sınıf
Emniyet vanası açılma olayları kaydedilmeli
Anormal ses ve titreşim not edilmeli
Sızıntı belirtileri görsel kontrol edilmeli
Pompa emiş basıncı izlenmeli
Kartuş filtre ΔP takip edilmeli
Başlatma ve durdurma prosedürü
Başlatmada — Düşük basınçta yıkama, sonra kademeli basınçlandırma
Basınç artış hızı — Dakikada 0,7 barı aşmamalı
VFD ile yumuşak kalkış — Zorunlu
Durdurmada — Kademeli basınç düşürme
Yıkama — Duruşta membran yüzeyindeki derişik su süpürülmeli
Uzun duruş — Koruyucu çözelti
Acil durum prosedürü
Yüksek basınç alarmı — Otomatik durdurma devreye girer
Emniyet vanası açılması — Sistem durdurulur, neden araştırılır
Anormal ses veya titreşim — Sistem durdurulur, inceleme yapılır
Elektrik kesintisi — Vanaların davranışı önceden test edilmiş olmalı
Acil durum prosedürü yazılı olmalı ve personel eğitilmelidir. Yüksek basınç sistemlerinde doğaçlama müdahale kabul edilemez.
Kayıt disiplini
Yüksek basınç sistemlerinde kayıt tutmak, hem performans izleme hem denetim açısından zorunludur.
Basınç kayıtları, emniyet vanası testleri, periyodik kontroller ve bakım işlemleri belgelenmelidir. Bu kayıtlar, olası bir denetimde ve garanti talebinde doğrudan kullanılır.
Sık yapılan 5 hata
Hata 1: Deniz suyunda 600 psi kap kullanmaya çalışmak
Deniz suyunun ortalama ozmotik basıncı yaklaşık 32,7 bardır ve çalışma basıncı 55-70 bara çıkar; 600 psi (41,4 bar) sınıfı bu değeri karşılayamaz. Doğrusu, deniz suyu uygulamalarında 1.000 psi sınıfını zorunlu kabul etmek ve yüksek tuzlu denizlerde 1.200 psi seçeneğini değerlendirmektir.
Hata 2: Yüksek basınç tarafında 316L kullanmak
316L paslanmaz, deniz suyundaki yaklaşık 19.000 mg/L klorür derişiminde çukurcuk korozyonuna uğrar; delinme birkaç yıl içinde başlar ve yüksek basınçta ciddi güvenlik riski yaratır. Doğrusu, yüksek basınç tarafında dubleks veya süper dubleks paslanmaz kullanmak ve cıvataları uyumlu sınıfta seçmektir.
Hata 3: Boru reaksiyon kuvvetlerini hesaplamamak
69 bar basınçta dirseklerde ve yön değişimlerinde büyük reaksiyon kuvvetleri oluşur; yetersiz desteklenmiş bir boru hareket eder ve kaplara gerilme aktarır. Doğrusu, reaksiyon kuvvetlerini hesaplamak, uygun ankraj yapmak ve titreşim sönümleyici destekler kullanmaktır.
Hata 4: Emniyet vanası boşaltma hattını desteklememek
62 bar basınçta açılan bir emniyet vanası, boşaltma hattında ciddi reaksiyon kuvveti yaratır; desteklenmemiş bir hat hareket eder ve personel için tehlike oluşturur. Doğrusu, boşaltma hattını güvenli bir noktaya yönlendirmek, sağlam biçimde desteklemek ve altı ayda bir test etmektir.
Hata 5: Basıncı hızlı yükseltmek
Yüksek basınç sistemlerinde ani basınçlandırma hem membranlara hem kaplara zarar verir ve darbe genliği çok daha tehlikelidir. Doğrusu, VFD ile yumuşak kalkış uygulamak, basınç artışını dakikada 0,7 bar ile sınırlamak ve devreye almada her 10 barda durup görsel kontrol yapmaktır.
1.000 psi sistem kontrol listesi
Tasarım kontrol listesi
Besleme TDS'i ve iyon dağılımı belirlendi mi?
Konsantrasyon faktörü ve ortalama derişim hesaplandı mı?
Ortalama ozmotik basınç bulundu mu?
Net itici basınç hesaplandı mı?
Kademeler arası ΔP hesaba katıldı mı?
Toplam çalışma basıncı bulundu mu?
Yaşlanma ve darbe payları eklendi mi?
Çalışma oranı hesaplandı mı (basınç ÷ sınıf)?
Sıcaklık derecelendirmesi kontrol edildi mi?
1.200 psi gerekliliği değerlendirildi mi?
Yüksek basınç tarafı malzemesi dubleks veya süper dubleks mi?
Cıvata ve conta malzemeleri uyumlu mu?
Boru reaksiyon kuvvetleri hesaplandı mı?
Ankraj ve destekleme planlandı mı?
ERD tipi ve kapasitesi belirlendi mi?
Emniyet vanası ayarı ve kapasitesi belirlendi mi?
Boşaltma hattı güzergâhı ve desteklemesi planlandı mı?
Otomasyon alarm eşikleri tanımlandı mı?
Montaj ve devreye alma kontrol listesi
Tüm kaplarda 1.000 psi etiketi ve ASME damgası var mı?
Üretici veri raporları teslim alındı mı?
Kelepçeler ağır hizmet tipinde ve yastıklamalı mı?
Bir kelepçe sabit, diğerleri kayar tipte mi?
Boru destekleri ve ankrajlar tamamlandı mı?
Titreşim sönümleyici bağlantılar takıldı mı?
Emniyet vanası ayarı ölçülüp doğrulandı mı?
Boşaltma hattı desteklendi mi?
Sistem yavaşça dolduruldu ve hava tahliye edildi mi?
Düşük basınçta sızdırmazlık kontrolü yapıldı mı?
Basınç dakikada 0,7 barı aşmayacak hızda yükseltildi mi?
Her 10 barda görsel kontrol yapıldı mı?
Tasarım basıncında 15-30 dakika bekletildi mi?
ERD ayarları üretici talimatına göre yapıldı mı?
Kap bazlı iletkenlik profili çıkarıldı mı?
Tüm referans değerler kaydedildi mi?
Sık Sorulan Sorular
1.000 psi housing nerede kullanılır?
Çalışma basıncının 41 barı aştığı sistemlerde kullanılır; bu neredeyse tamamen deniz suyu ve yüksek tuzlu su uygulamalarıdır. 30.000-45.000 ppm deniz suyunda çalışma basıncı 55-75 bara çıkar. 15.000-25.000 ppm acı deniz suyunda da genellikle 1.000 psi gerekir.
Deniz suyunda neden bu kadar yüksek basınç gerekiyor?
35.000 ppm TDS'li deniz suyunun ortalama ozmotik basıncı yüzde 40 recovery'de yaklaşık 32,7 bardır. Bu değer aşılmadan hiç su üretilemez. Üzerine 22 bar net itici basınç, 1,5 bar ΔP payı ve 0,5 bar permeat karşı basıncı eklendiğinde toplam 56,7 bara ulaşılır.
600 psi ile 1.000 psi arasındaki geçiş noktası nerede?
Yaklaşık 41 bar çalışma basıncındadır. 8.000-15.000 ppm besleme bandında bu eşiğe yaklaşılır ve karar hesapla verilir. 12.000 ppm besleme ve yüzde 60 recovery ile toplam basınç paylarla 43 bara çıkar ve 1.000 psi gerekir; recovery yüzde 50'ye düşürülürse 600 psi yeterli olabilir.
Yüksek basınçta 316L kullanılabilir mi?
Deniz suyunda kullanılmamalıdır. Klorür derişimi yaklaşık 19.000 mg/L'dir ve bu 316L için sınır dışıdır; çukurcuk korozyonu birkaç yıl içinde başlar. Yüksek basınç tarafında dubleks veya süper dubleks paslanmaz zorunludur; cıvatalar da uyumlu sınıfta seçilmelidir.
Enerji geri kazanım cihazı basınç sınıfını etkiler mi?
Etkilemez. ERD, kaplara giren basıncı değiştirmez; yalnızca bu basıncın nasıl üretildiğini değiştirir. Konsantrenin basıncını besleme akımına aktararak spesifik enerjiyi 6-8 kWh/m³'ten 2,5-3,5 kWh/m³'e indirir. Kap sınıfı seçimi ERD'den bağımsızdır.
Emniyet vanası kaça ayarlanmalı?
Kap sınıfının yaklaşık yüzde 90'ına ayarlanır; 1.000 psi (69,0 bar) için yaklaşık 62 bar. Vana pompanın tam debisini boşaltabilmeli, malzemesi deniz suyu uyumlu olmalı ve boşaltma hattı güvenli bir noktaya yönlendirilip sağlam biçimde desteklenmelidir.
Basınç ne kadar hızlı yükseltilmeli?
Dakikada 0,7 barı aşmayacak hızda. Yüksek basınç sistemlerinde bu sınır daha da kritiktir çünkü darbe genliği yüksektir. Devreye almada her 10 barda durup görsel kontrol yapılmalı; VFD ile yumuşak kalkış zorunlu kabul edilmelidir.
Çalışma oranı ne olmalı?
Çalışma basıncının kap sınıfına oranı, ideal olarak yüzde 60-75 bandında kalmalıdır. Deniz suyu sistemlerinde bu oran yüzde 80-85'e çıkabilir ve marj daralır. Bu nedenle tasarım parametreleri dikkatli seçilmeli, yüksek tuzlu denizlerde 1.200 psi değerlendirilmelidir.
1.200 psi ne zaman gerekir?
Kızıldeniz ve Körfez gibi 42.000-45.000 ppm TDS'li sularda çalışma basıncı 65-72 bara ulaşır ve 1.000 psi sınıfının marjı neredeyse kalmaz. Bu durumda ya 1.200 psi seçilir ya recovery ve tasarım fluxu düşürülerek basınç azaltılır.
Yüksek basınçta bakım nasıl yapılmalı?
Hiçbir bağlantı basınç altında sökülmez. Sistem durdurulur, basınç tamamen boşaltılır, basınç göstergesinin sıfır okuduğu ve drenajdan akış olmadığı doğrulanır. Personel bağlantı ekseninde durmaz, koruyucu ekipman kullanılır ve kilitleme-etiketleme prosedürü uygulanır.
Deniz suyu veya yüksek tuzlu su sisteminiz için gereken basınç sınıfını, su analiz raporunuz ve hedef kapasiteniz üzerinden ozmotik basınç hesabıyla belirlemek mümkündür. Analiz raporunuzu ve tasarım hedeflerinizi paylaşırsanız proses mühendisliği ekibimiz basınç hesabı, malzeme seçimi ve kap sınıfı raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, deniz suyu sistemlerimizi SWRO 8040 sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
