Membran CIP: Kimyasal Temizlik Protokolü ve Hesapları
Membran CIP nasıl yapılır? Temizlik eşikleri, kirlenme tipine göre kimyasal seçimi, çözelti ve debi hesabı, pH-sıcaklık sınırları.
Membran CIP (yerinde kimyasal temizlik), kirlenmiş elemanların uygun kimyasalla devir daim edilerek temizlenmesidir. Temizlik, üç normalize göstergeden herhangi biri yüzde 15 eşiğini aştığında yapılır: normalize debi düşüşü, normalize tuz geçişi artışı veya normalize fark basıncı artışı. Kimyasal seçimi kirlenme tipine göre yapılır; alkali temizlik organik ve kolloidal kirlenmeye, asit temizlik kışır ve metal oksitlere uygulanır.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
CIP'in ne zaman yapılacağını belirleyen eşikler
Kirlenme tipine göre kimyasal seçimi
Alkali ve asit temizliğin sırası ve gerekçesi
CIP sisteminin bileşenleri ve boyutlandırılması
Çözelti hacminin ve devir daim debisinin hesaplanması
Adım adım temizlik prosedürü
Sıcaklık, pH ve süre sınırları
Temizlik etkinliğinin ölçülmesi
Kademe bazlı ve tekil temizlik yaklaşımları
Temizlik atığının bertarafı
Temizlik sıklığının yorumlanması ve azaltılması
Bu konuda en sık yapılan beş hata ve CIP kontrol listesi
Membran CIP nedir ve ne zaman yapılır?
CIP, membran elemanlarının kaptan çıkarılmadan, kimyasal çözeltinin sistem içinde devir daim ettirilmesiyle temizlenmesidir. Amaç, membran yüzeyindeki ve besleme kanalındaki birikimi çözerek performansı geri kazandırmaktır.
Temizlik zamanlaması, normalize performans göstergelerine göre belirlenir. Takvime bağlı temizlik doğru bir yaklaşım değildir; gereğinden erken yapılan temizlik membranı yıpratır, geç kalınan temizlik ise kirlenmenin sertleşmesine yol açar.
Normalize tuz geçişi — %10 artış: uyarı; %15 artış: inceleme ve temizlik
Normalize fark basıncı — %15 artış: temizlik eşiği
Kap sınırına yaklaşan ΔP — 3,5 bar; acil temizlik
Kademe bazlı sapma — Bir kademede belirgin fark
Erken müdahalenin değeri
Kirlenme yeni oluşurken gevşek ve gözenekli yapıdadır; temizlik çözeltisi kolayca nüfuz eder. Zaman geçtikçe tabaka sıkışır, kristalleşir ve çözelti erişimi zorlaşır.
Sayısal karşılığı şudur: yüzde 10 düşüşte yapılan temizlikte iyileşme genellikle yüzde 90'ın üzerindedir; yüzde 25 düşüşte yapılan temizlikte ise yüzde 60-70 bandına iner. Aradaki fark doğrudan membran ömrüne yansır.
Bu nedenle eşik yüzde 15 olarak belirlenmiştir: erken müdahaleyi teşvik ederken gereksiz temizliği de önler.
Karışık kirlenmede sıralama önemlidir. Genel kural, önce alkali sonra asit temizliktir.
Gerekçesi şudur: organik ve biyolojik tabaka, altındaki kışır katmanını örter. Asit önce uygulanırsa organik tabakayı geçemez ve kışıra ulaşamaz. Alkali temizlik organik örtüyü kaldırdıktan sonra asit, açığa çıkan kışıra doğrudan etki eder.
Sıralama kuralları
Organik ve biyolojik baskın — Yalnızca alkali; gerekirse tekrar
Kışır baskın — Yalnızca asit
Metal oksit baskın — Yalnızca asit
Karışık kirlenme — Önce alkali, sonra asit
Kışır kesin ve organik yoksa — Doğrudan asit
Emin değilse — Önce alkali; daha güvenli başlangıç
İki aşamalı temizlikte ara durulama
Alkali ve asit aşamaları arasında mutlaka permeat suyuyla iyice durulama yapılmalıdır. Karışan iki kimyasal hem nötralize olur hem çökelti oluşturabilir.
Durulama, çıkış pH'ı nötre yaklaşana kadar sürdürülmelidir. Bu kontrol yapılmadan geçilen ikinci aşama, hem etkisiz kalır hem membran yüzeyinde birikim yaratabilir.

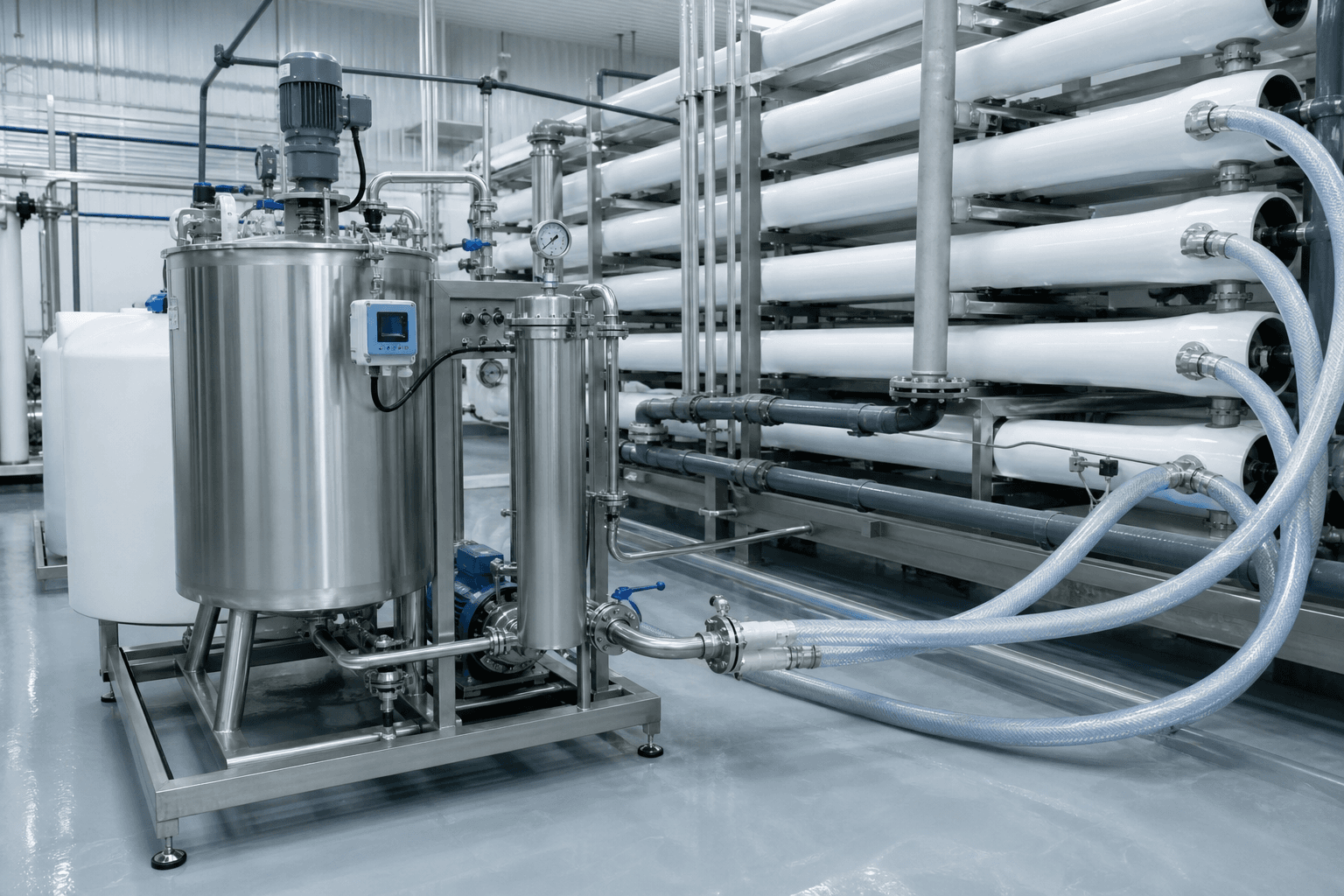

CIP sistemi hangi bileşenlerden oluşur?
CIP sistemi, temizlik çözeltisini hazırlayan, ısıtan ve devir daim ettiren bir ünitedir. Kalıcı olarak kurulabileceği gibi seyyar de olabilir.
CIP sistemi bileşenleri
Çözelti tankı — Hacim, sistem hacmine göre boyutlandırılır
Karıştırıcı — Kimyasalın homojen çözünmesi için
Isıtıcı — Çözelti sıcaklığını 30-35 °C bandında tutar
Sıcaklık göstergesi ve kontrolü — 35 °C sınırı aşılmamalı
Devir daim pompası — Eleman sayısına göre debi
Kartuş filtre — Çözünmeyen partikülleri tutar
pH ölçer — Çözelti pH'ı sürekli izlenir
Debimetre — Devir daim debisi kontrolü
Basınç göstergesi — Düşük basınç korunmalı
Vana ve hortum bağlantıları — Kimyasala dayanıklı malzeme
Drenaj bağlantısı — Atık boşaltma
Havalandırma — Tank üstü
CIP tankı hacmi nasıl hesaplanır?
Tank hacmi, sistemdeki toplam sıvı hacminin üzerinde olmalıdır. Hesap, kap hacmi ve boru hacminin toplamına dayanır.
Adım 1, kap başına sıvı hacmi — 6 elemanlı 8 inç kap için yaklaşık 55-65 litre
Adım 2, kap sayısıyla çarpım — Örnek: 6 kap × 60 = 360 litre
Adım 3, boru ve manifold hacmi — Yaklaşık %20-30 ek; 90 litre
Adım 4, sistem hacmi — Yaklaşık 450 litre
Adım 5, tank hacmi — Sistem hacminin en az 1,5 katı; 675 litre
Adım 6, seçim — Standart 750 litre tank
Tank hacminin yeterli olması, çözelti derişiminin devir daim sırasında aşırı seyrelmesini önler.
Devir daim debisi nasıl hesaplanır?
Devir daim debisi, eleman sayısına ve boyutuna göre belirlenir. Yetersiz debide çözelti kirlenmeyi süpüremez; aşırı debide basınç kaybı membranı zorlar.
Eleman başına tavsiye edilen debi
8 inç eleman — Devir daim debisi: 5,5-9,1 m³/h
4 inç eleman — Devir daim debisi: 1,4-2,3 m³/h
2,5 inç eleman — Devir daim debisi: 0,5-0,9 m³/h
Bu değerler kap başına değil, paralel çalışan kap sayısına göre uygulanır. Seri bağlı elemanlar aynı debiyi paylaşır.
Hesap örneği
4:2 array düzeninde, kap başına 6 eleman bulunan bir sistemde:
Adım 1, birinci kademe kap sayısı — 4
Adım 2, 8 inç eleman için kap başına debi — 7 m³/h seçilir
Adım 3, birinci kademe toplam debi — 4 × 7 = 28 m³/h
Adım 4, ikinci kademe kap sayısı — 2
Adım 5, ikinci kademe toplam debi — 2 × 7 = 14 m³/h
Adım 6, kademeler ayrı temizlenirse — Pompa 28 m³/h karşılamalı
Adım 7, tüm sistem birlikte temizlenirse — Birinci kademe debisi esas alınır
Adım 8, pompa basıncı — 3-4 bar; permeat üretmeyecek seviyede
Kademeleri ayrı temizlemek neden daha iyi?
Kademeler birlikte temizlendiğinde, ikinci kademedeki elemanlar birinci kademeden gelen kirli çözeltiyi alır. Bu, ikinci kademenin temizliğini zayıflatır.
Kademeler ayrı temizlendiğinde her kademe temiz çözeltiyle karşılaşır. Ayrıca her kademe için farklı kimyasal kullanılabilir: birinci kademeye alkali, son kademeye asit uygulanabilir.
Bu yaklaşım daha uzun sürer ama etkinliği belirgin yüksektir. Özellikle kirlenmenin kademeler arasında farklılaştığı sistemlerde tercih edilmelidir.
Temizlik prosedürü nasıl uygulanır?
Temizlik, belirli bir sırayla ve sınırlar içinde uygulanmalıdır. Prosedüre uyulmadığında hem etkinlik düşer hem membran zarar görebilir.
Adım adım prosedür
Adım 1 — Sistem durdurulur ve tamamen basınçsız hale getirilir
Adım 2 — Üç normalize göstergeye bakılarak kirlenme tipi belirlenir
Adım 3 — Uygun kimyasal seçilir
Adım 4 — Sistem permeat suyuyla düşük basınçta yıkanır
Adım 5 — Çözelti permeat suyuyla hazırlanır; şebeke suyu kullanılmaz
Adım 6 — Çözelti pH'ı ölçülür ve hedef bantta olduğu doğrulanır
Adım 7 — Çözelti sıcaklığı 30-35 °C bandına getirilir
Adım 8 — Düşük basınçta 30-60 dakika devir daim yapılır
Adım 9 — İlk çıkan kirli çözelti drenaja verilir, temiz çözeltiyle değiştirilir
Adım 10 — Kirlenme ağırsa 1-8 saat bekletme uygulanır
Adım 11 — Bekletme sırasında çözelti sıcaklığı korunur
Adım 16 — Gerekiyorsa ikinci kimyasalla tekrarlanır
Adım 17 — Devreye alınır; permeat ilk 30 dakika drenaja verilir
Adım 18 — Basınç dakikada 0,7 barı aşmayacak hızda yükseltilir
Adım 19 — Normalize değerler yeniden hesaplanır
Adım 20 — İyileşme oranı kaydedilir
Dokuzuncu adımın önemi
İlk devir daimde çıkan çözelti, çözünmüş kirleticiyle yüklüdür. Bu çözeltiyle devam etmek, kirleticinin sistem içinde dolaşmasına ve yeniden birikmesine yol açar.
Doğru uygulama, ilk 5-10 dakikada çıkan çözeltiyi drenaja vermek ve tanka temiz çözelti eklemektir. Bu, temizlik etkinliğini belirgin artırır.
Sıcaklık, pH ve süre sınırları nelerdir?
Temizlik sınırları, üretici veri sayfalarında tanımlanır ve garanti koşuludur. Aşılması, kirlenmeden daha büyük ve kalıcı bir hasar yaratır.
Aşılmaması gereken sınırlar
pH, alkali temizlik — Üreticiye göre maksimum 11-13
pH, asit temizlik — Üreticiye göre minimum 1-2
Sıcaklık — Maksimum 35 °C; bazı üreticilerde 45 °C ama pH'a bağlı
Yüksek pH ve yüksek sıcaklık birlikte — En zorlayıcı; sınırlar düşer
Devir daim debisi — Eleman başına tavsiye edilen aralık
Devir daim basıncı — 3-4 bar; permeat üretmeyecek seviyede
Toplam temas süresi — Aşırı uzun temas poliamidi yorar
Serbest klor — Temizlik çözeltisinde bulunmamalı
pH-sıcaklık ilişkisi
Yüksek pH ve yüksek sıcaklık birlikte uygulandığında hidroliz hızlanır. Bu nedenle üreticiler, yüksek pH değerlerinde daha düşük sıcaklık sınırı tanımlar.
Pratik yaklaşım şudur: pH 12 üzerinde çalışılıyorsa sıcaklık 30 °C'yi aşmamalıdır. pH 10-11 bandında 35 °C'ye kadar çıkılabilir.
Neden permeat suyu kullanılmalı?
Temizlik çözeltisi şebeke suyuyla hazırlandığında iki sorun doğar. Birincisi, şebeke suyundaki serbest klor doğrudan membrana zarar verir. İkincisi, sertlik iyonları yüksek pH'ta çökelerek yeni bir kirlenme yaratır.
Bu nedenle hem çözelti hazırlamada hem durulamada permeat suyu kullanılmalıdır. Permeat suyu yoksa, en azından yumuşatılmış ve declorine edilmiş su kullanılmalıdır.
Temizlik etkinliği nasıl ölçülür?
Temizliğin başarısı, normalize değerlerin temizlik öncesi ve sonrası karşılaştırılmasıyla ölçülür. Görsel değerlendirme veya çözelti rengi yeterli değildir.
Etkinlik ölçüm adımları
Adım 1 — Temizlik öncesi normalize debi, tuz geçişi ve ΔP kaydedilir
Adım 2 — Temizlik sonrası sistem 1-2 saat kararlı çalıştırılır
Adım 3 — Aynı üç gösterge yeniden hesaplanır
Adım 4 — İyileşme oranı hesaplanır
Adım 5 — Sonuç kayda geçirilir
İyileşme oranı yorumu
%20 üzeri — Kirlenme baskındı; temizlik başarılı
%10-20 — Kısmi başarı; kalıcı bileşen gelişmiş
%5-10 — Sınırlı; ikinci temizlik veya farklı kimyasal denenebilir
%5 altı — Kalıcı kayıp baskın; değişim değerlendirilmeli
İki ardışık temizlikte %5 altı — Eleman ömrünü tamamlamış
Etkinliği düşüren nedenler
Yanlış kimyasal seçimi — Kirlenme tipine uygun değil
Yetersiz sıcaklık — 30 °C altında çözünme yavaşlar
Yetersiz devir daim debisi — Çözelti kirleticiyi süpüremez
Kısa temas süresi — Ağır kirlenmede yetersiz
Kirli çözeltiyle devam etme — Dokuzuncu adım atlanmış
Şebeke suyuyla hazırlama — Sertlik çökelmesi
Geç kalınmış temizlik — Tabaka sertleşmiş
Geri döndürülemez kirlenme — Baryum sülfat, polimerize silika
Temizlik atığı nasıl bertaraf edilir?
CIP atığı, kullanılan kimyasal ve çözünen kirleticiyi içerir. Doğrudan kanalizasyona verilmesi mevzuata aykırı olabilir.
Bertaraf öncesi kontroller
Atık pH'ı — Deşarj limitleri içinde olmalı; nötralizasyon gerekebilir
Kimyasal içeriği — EDTA, fosfonat, yüzey aktif madde
Çözünen metaller — Demir, alüminyum, baryum
Deşarj izni — Alıcı ortam ve mevzuat sınırları
Debi ve hacim — Ani deşarj yerine kontrollü boşaltma
Nötralizasyon tankı — Asit ve alkali atıklar karıştırılarak nötralize edilebilir
Pratik yaklaşım
Alkali ve asit temizlik atıkları bir nötralizasyon tankında birleştirildiğinde pH büyük ölçüde nötre gelir. Bu, en basit ve en yaygın uygulamadır.
Ancak nötralizasyon tek başına yeterli olmayabilir; çözünen metaller ve kimyasal kalıntılar da deşarj limitlerine tabi olabilir. Tesisin deşarj izni koşulları kontrol edilmelidir.
Atık su arıtma ve deşarj çözümlerimizi atık su arıtma sayfasında inceleyebilirsiniz.
Temizlik sıklığı ne anlatır?
Temizlik sıklığı, ön arıtmanın yeterliliğinin en pratik göstergesidir. Sıklık artıyorsa çözüm daha sık temizlik değil, kök nedene müdahaledir.
Sıklık ve ön arıtma ilişkisi
Yılda 1 temizlik — Ön arıtma çok iyi; beklenen membran ömrü 6-8 yıl
Yılda 2 temizlik — Ön arıtma iyi; ömür 4-6 yıl
Yılda 3 temizlik — Ön arıtma sınırda; ömür 3-4 yıl
Yılda 4-6 temizlik — Ön arıtma yetersiz; ömür 2-3 yıl
Aylık temizlik — Ön arıtma yeniden tasarlanmalı; ömür 1-2 yıl
Hizmet olarak CIP — Yatırım: yok; Uygulama: yılda 1-2 temizlik yapan tesisler
Kiralık ünite — Uygulama: geçici ihtiyaç
Kalıcı CIP'in avantajları
Hızlı devreye alma — Bağlantı hazır
Duruş süresi kısalır
Kademe bazlı temizlik kolaylaşır
Otomasyon entegrasyonu mümkün
Kimyasal ve sıcaklık kontrolü daha güvenilir
Personel hatası riski azalır
Yılda üçten fazla temizlik yapan tesislerde kalıcı CIP genellikle kendini amorti eder. Daha seyrek temizlik yapan tesislerde seyyar ünite veya hizmet alımı ekonomiktir.
Temizlik kaydı nasıl tutulmalı?
Her temizlik, sistemin performans geçmişinin parçasıdır. Kayıt olmadan iyileşme eğilimi izlenemez ve kalan ömür tahmin edilemez.
Kayda geçirilecek bilgiler
Tarih ve saat
Temizlik gerekçesi — Hangi gösterge, hangi eşik
Temizlik öncesi normalize değerler — Debi, tuz geçişi, ΔP
Kirlenme tipi teşhisi
Kullanılan kimyasal — Marka, tip, derişim
Çözelti hacmi
Çözelti pH'ı — Başlangıç ve bitiş
Çözelti sıcaklığı — Ortalama ve maksimum
Devir daim debisi
Devir daim süresi
Bekletme süresi
Kademe bazlı mı yapıldı
Çözelti rengi ve görünümü — Kirlenme hakkında ipucu
Durulama süresi ve çıkış pH'ı
Temizlik sonrası normalize değerler
İyileşme oranı
Atık bertaraf yöntemi
Karşılaşılan sorunlar
Kaydın kullanımı
Ardışık temizliklerdeki iyileşme oranları grafiğe işlendiğinde, kalıcı kaybın nasıl geliştiği görünür hale gelir. Bu eğri, değişim zamanının tahmininde doğrudan kullanılır.
Ayrıca çözelti rengi ve pH kayması gibi gözlemler, kirlenme tipinin doğrulanmasına yardımcı olur. Asit temizlikte pH'ın yükselmesi karbonat çözünmesini, alkali temizlikte bulanıklık artışı organik çözünmeyi gösterir.
Alkali temizlik, organik madde, biyofilm ve kolloidal çamurun çözülmesi için uygulanır. Yüksek pH, organik moleküllerin çözünürlüğünü artırır ve yüzeydeki yapışmayı zayıflatır.
Alkali temizlik parametreleri
Hedef pH — 10-12; üretici sınırına göre
Sıcaklık — 30-35 °C; pH 12 üzerinde 30 °C
Devir daim süresi — 30-60 dakika
Bekletme süresi — 1-8 saat; kirlenme ağırlığına göre
Etken maddeler — Sodyum hidroksit, EDTA, yüzey aktif madde
Çözelti derişimi — Üretici formülasyonuna göre
Uygulama alanı — Organik, biyolojik, kolloidal kirlenme
Alkali temizlikte gözlenecekler
Çözelti bulanıklığı — Organik madde çözünüyor
Çözelti renklenmesi — Kirlenme tipine dair ipucu
pH düşüşü — Asidik kirletici çözünüyor
Köpük oluşumu — Yüzey aktif madde etkisi; normal
Fark basıncı düşüşü — Devir daim sırasında izlenebilir
Koku — Biyolojik kirlenmede belirgin
pH düşüşü önemli bir göstergedir: alkali çözeltinin pH'ı devir daim sırasında düşüyorsa, asidik nitelikli kirletici çözünüyor demektir. Bu durumda kimyasal takviyesi yapılarak pH hedef bantta tutulmalıdır.
Biyolojik kirlenmede ek adım
Biyolojik kirlenmede alkali temizlik jel tabakasını kaldırır ama canlı hücreleri gidermez. Bu nedenle alkali temizliğin ardından membran uyumlu, oksidan olmayan bir biyosit uygulanmalıdır.
Biyosit uygulaması, alkali temizlik ve durulama sonrası ayrı bir devir daim çevrimi olarak yapılır. Temas süresi ürün talimatına göre belirlenir.
Uyarı: Oksidan biyositler (klor, hipoklorit, permanganat) poliamit membranla asla temas ettirilmemelidir.
Asit temizlik nasıl uygulanır?
Asit temizlik, kalsiyum karbonat kışırı, metal oksitler ve bazı inorganik birikimlerin çözülmesi için uygulanır. Düşük pH, karbonat ve oksit yapılarını çözer.
Asit temizlik parametreleri
Hedef pH — 2-3; üretici sınırına göre minimum 1-2
Sıcaklık — 30-35 °C
Devir daim süresi — 30-60 dakika
Bekletme süresi — Genellikle kısa; 1-2 saat
Etken maddeler — Sitrik asit, hidroklorik asit, sülfamik asit
Uygulama alanı — Kalsiyum karbonat, demir, alüminyum, manganez
Asit seçimi
Sitrik asit — Metal oksitlerde etkili; şelatlama özelliği var; güvenli
Hidroklorik asit — Karbonat kışırında etkili; korozif; malzeme uyumu kontrol edilmeli
Sülfamik asit — Orta etkili; taşıma ve depolama kolay
Sülfürik asit — Kışır temizliğinde önerilmez; kalsiyum sülfat çökeltebilir
Son madde önemlidir: sülfürik asit, kalsiyum içeren bir kirlenmede yeni bir kışır bileşeni yaratabilir. Membran temizliğinde tercih edilmez.
Asit temizlikte gözlenecekler
pH yükselmesi — Karbonat çözünüyor; kimyasal takviyesi gerekebilir
Gaz çıkışı — Karbonat çözünmesinde karbondioksit
Çözelti renklenmesi — Kızıl renk demir çözünmesini gösterir
Bulanıklık — Çözünen partiküller
Fark basıncı düşüşü — Kanal açılıyor
pH yükselmesi asit temizlikte beklenen ve olumlu bir işarettir: kışır çözünüyor demektir. pH hiç değişmiyorsa ya kirlenme asitte çözünmüyor ya da kışır yoktur.
Temizlik sırasında nelere dikkat edilmeli?
Temizlik sırasında yapılan gözlemler, hem etkinliği artırır hem kirlenme tipini doğrular.
Devir daim sırasında izlenecekler
Çözelti pH'ı — Sürekli veya 10 dakikada bir
Çözelti sıcaklığı — Sürekli; 35 °C sınırı
Devir daim debisi — Sabit tutulmalı
Devir daim basıncı — 3-4 bar; permeat üretilmemeli
Fark basıncı — Düşüş temizliğin ilerlediğini gösterir
Çözelti görünümü — Renk, bulanıklık, köpük
Kaçak kontrolü — Bağlantılarda sızıntı
Tank seviyesi — Kayıp varsa kaçak vardır
Devir daim basıncı neden düşük olmalı?
Temizlik sırasında permeat üretilmesi istenmez. Permeat üretildiğinde, çözünen kirletici membran yüzeyine doğru taşınır ve yeniden birikir.
Bu nedenle basınç 3-4 bar seviyesinde tutulur ve permeat hattı açık bırakılarak basınç oluşması engellenir. Permeat çıkışı gözlenir; belirgin bir permeat akışı varsa basınç düşürülmelidir.
Temizlik sırasında permeat ne yapılmalı?
Temizlik sırasında oluşan az miktardaki permeat, çözelti tankına geri döndürülmelidir. Drenaja verilmesi, tanktaki çözelti hacmini azaltır ve derişimi bozar.
Bazı uygulamalarda permeat hattı tamamen kapatılır; ancak bu, permeat tarafında basınç oluşmasına yol açabileceği için üretici talimatı kontrol edilmelidir.
Temizlik öncesi ve sonrası ölçümler nelerdir?
Temizliğin etkinliğini ölçmek için, aynı koşullarda alınmış öncesi ve sonrası verileri gerekir.
Temizlik öncesi kaydedilecekler
Besleme basıncı ve debisi
Permeat debisi ve iletkenliği
Konsantre debisi ve iletkenliği
Su sıcaklığı
Kademeler arası fark basıncı
Kap bazlı iletkenlik profili
Normalize debi, tuz geçişi ve ΔP
Besleme TDS'i ve pH'ı
Temizlik sonrası kaydedilecekler
Aynı parametrelerin tamamı
Sistem 1-2 saat kararlı çalıştırıldıktan sonra ölçüm
Normalize değerler yeniden hesaplanır
İyileşme oranları hesaplanır
Kap bazlı profilde değişim değerlendirilir
Ölçüm koşullarının eşitlenmesi
Temizlik öncesi ve sonrası ölçümler farklı sıcaklıklarda alınmışsa doğrudan karşılaştırılamaz. Normalizasyon bu farkı düzeltir.
Ayrıca sistem, temizlik sonrası hemen kararlı hale gelmez. İlk 30 dakikada permeat drenaja verilir, sonraki 1-2 saatte sistem kararlı çalıştırılır ve ölçüm bu süreden sonra alınır.
Temizlik hangi durumlarda çözüm değildir?
Bazı performans kayıpları temizlikle giderilemez. Bu durumları önceden tanımak, boşa harcanan zaman ve kimyasalı önler.
Temizliğin çözüm olmadığı durumlar
Klor hasarı — Kimyasal bozunma; kirlenme yok
Hidroliz — Kalıcı red kaybı
Sıkışma (compaction) — Kalıcı debi kaybı
Polimerize silika — Çözülemez
Baryum sülfat — Pratikte çözülemez
Mekanik hasar — Yaprak yırtığı, tutkal ayrılması
O-ring kaçağı — Conta değişimi gerekir
Doğal yaşlanma — Geri döndürülemez
Basınç veya sıcaklık kaynaklı debi düşüşü — Kirlenme değil
Ayırt etme yöntemi
Debi arttı ve tuz geçişi çok arttı — Klor hasarı
Tek kapta belirgin sapma — Mekanik kaçak
ΔP normal, debi düşük — Kirlenme değil
Kayıp ağırlık düşük ama performans kötü — Kalıcı hasar
İki ardışık temizlikte iyileşme %5 altı — Kalıcı kayıp baskın
Bu belirtilerden biri varsa temizlik yerine teşhis derinleştirilmeli, gerekiyorsa otopsi yapılmalıdır.
Kullanılacak kimyasalın membran üreticisi tarafından onaylanmış olması gerekir. Onaysız bir ürün hem membrana zarar verebilir hem garantiyi geçersiz kılar.
Kimyasal seçim kriterleri
Üretici onay listesinde olması — Zorunlu
Kirlenme tipine uygunluk — Alkali, asit veya özel formülasyon
pH aralığı — Membran sınırları içinde
Sıcaklık uyumu — 35 °C sınırında etkili olmalı
Malzeme uyumu — Kap, boru, conta ve pompa malzemeleri
Sertifikasyon — İçme suyu uygulamasında NSF/ANSI 60
Durulanabilirlik — Kalıntı bırakmamalı
Atık bertaraf uygunluğu — Deşarj limitleri
Depolama koşulları — Raf ömrü ve güvenlik
Kullanım güvenliği — Personel koruyucu ekipman gereksinimi
Formülasyon tipleri
Alkali temizleyici — Sodyum hidroksit temelli; genel amaçlı
EDTA'lı alkali — Kalsiyum sülfat ve metal komplekslerinde
Yüzey aktif maddeli alkali — Organik ve yağlı kirlenmede
Sitrik asit — Metal oksitlerde; şelatlama özellikli
Hidroklorik asit — Karbonat kışırında
Sülfamik asit — Orta etkili, taşıması kolay
Özel biyosit — Biyolojik kirlenmede; oksidan olmayan
Kombine formülasyonlar — Çok bileşenli hazır ürünler
Kendi karışımını hazırlamak doğru mu?
Sodyum hidroksit veya sitrik asit gibi temel kimyasallarla kendi çözeltisini hazırlamak mümkündür ve maliyeti düşürür. Ancak hazır formülasyonlar yüzey aktif madde, şelatlayıcı ve dispersan içerdiği için genellikle daha etkilidir.
Kendi karışımı hazırlanacaksa kimyasal saflığı önemlidir; teknik saflıktaki ürünlerde bulunan safsızlıklar membrana zarar verebilir. İçme suyu uygulamalarında sertifikalı ürün kullanımı zorunludur.
Otomatik CIP sistemi mantıklı mı?
Sık temizlik yapan tesislerde CIP çevriminin otomasyona bağlanması, hem süreyi kısaltır hem insan hatası riskini azaltır.
Otomatik CIP'in sağladıkları
Çevrim süresi kontrolü — Devir daim ve bekletme süreleri sabit
Sıcaklık kontrolü — Otomatik ısıtma ve sınır koruması
pH kontrolü — Otomatik kimyasal takviyesi
Vana sıralaması — Kademe bazlı temizlik otomatik
Durulama kontrolü — Çıkış pH'ına göre otomatik sonlandırma
Kayıt — Tüm parametreler otomatik loglanır
Tekrarlanabilirlik — Her temizlik aynı koşullarda
Personel hatası riski — Belirgin azalır
Otomatik CIP ne zaman ekonomik?
Yılda üçten fazla temizlik yapılıyorsa
Kademe bazlı temizlik rutin olarak uygulanıyorsa
Teknik personel sınırlıysa
Kayıt zorunluluğu varsa — İlaç, gıda, hemodiyaliz
Duruş maliyeti yüksekse
Çok üniteli tesislerde — Ortak CIP sistemi
Manuel CIP, yılda bir-iki temizlik yapan tesislerde yeterlidir ve yatırım gerektirmez. Ancak kayıt disiplini manuel sistemde de sağlanmalıdır.
CIP işlemi, yüksek ve düşük pH'lı kimyasallarla çalışmayı gerektirir. Personel güvenliği ve ekipman koruması planlanmalıdır.
Personel güvenliği önlemleri
Koruyucu gözlük ve yüz siperi — Kimyasal sıçraması
Kimyasala dayanıklı eldiven — Malzeme uyumu kontrol edilmeli
Önlük veya tulum — Vücut koruması
Göz duşu ve acil duş — Çalışma alanında erişilebilir
Havalandırma — Kapalı alanda kimyasal buharı
Malzeme güvenlik bilgi formları — Erişilebilir olmalı
Kimyasal depolama — Asit ve alkali ayrı depolanmalı
Dökülme müdahale seti — Emici malzeme ve nötralizör
Eğitim — Personel kimyasal kullanımı konusunda eğitilmeli
Ekipman koruması
Malzeme uyumu — Hortum, conta ve pompa kimyasala dayanıklı olmalı
Basınç sınırı — CIP pompası aşırı basınç üretmemeli
Sıcaklık koruması — Isıtıcıda üst sınır termostatı
Kuru çalışma koruması — Tank seviye şalteri
Kaçak toplama — Kimyasal sızıntısı için havuz
Etiketleme — Hatlar ve tanklar açıkça işaretlenmeli
Kilitleme — Yanlış vana açılmasını önleyen sistem
Asit ve alkali kimyasalların ayrı depolanması kritik bir kuraldır: karışmaları şiddetli reaksiyon ve ısı açığa çıkarır.
Temizlik sonrası devreye alma nasıl yapılır?
Temizlik sonrası devreye alma, normal başlatmadan farklıdır. Kimyasal kalıntısının tamamen giderildiğinden emin olunmalıdır.
Devreye alma adımları
Adım 1 — Durulama tamamlanır; çıkış pH'ı nötre yakın olmalı
Adım 2 — Kalıntı kimyasal ölçümü yapılır
Adım 3 — Sistem düşük basınçta çalıştırılır
Adım 4 — Permeat ilk 30 dakika drenaja verilir
Adım 5 — Permeat iletkenliği izlenir; kararlı hale gelmeli
Adım 6 — Basınç dakikada 0,7 barı aşmayacak hızda yükseltilir
Adım 7 — Tasarım debisine ulaşılır
Adım 8 — Konsantre vanası referans konumuna getirilir
Adım 9 — Recovery doğrulanır
Adım 10 — Sistem 1-2 saat kararlı çalıştırılır
Adım 11 — Normalize değerler hesaplanır
Adım 12 — İyileşme oranı kaydedilir
Kalıntı kontrolü neden önemli?
Kimyasal kalıntısı, ürün suyuna karışarak kalite sorunu yaratır. Özellikle gıda, ilaç ve içme suyu uygulamalarında bu risk kabul edilemez.
Kalıntı kontrolü iki yolla yapılır: çıkış pH'ının nötre dönmesi ve permeat iletkenliğinin kararlı hale gelmesi. Bazı uygulamalarda ayrıca kimyasala özgü test yapılır.
Durulama süresi kısa tutulduğunda kalıntı riski doğar. Emin olunamıyorsa durulama uzatılmalı ve permeat drenaja verilmeye devam edilmelidir.
Sık yapılan 5 hata
Hata 1: Kirlenme tipini belirlemeden kimyasal seçmek
Kolloidal kirlenmeye asit, kışıra alkali temizlik uygulamak hem etkisiz kalır hem membranı gereksiz yorar. Karışık kirlenmede yanlış sıralama, asidin organik tabakayı geçememesine yol açar. Doğrusu, üç normalize göstergeyi birlikte okuyarak kirlenme tipini belirlemek, karışık kirlenmede önce alkali sonra asit uygulamaktır.
Hata 2: Temizlik çözeltisini şebeke suyuyla hazırlamak
Şebeke suyundaki serbest klor doğrudan membrana zarar verir; sertlik iyonları ise yüksek pH'ta çökelerek yeni bir kirlenme yaratır. Doğrusu, hem çözelti hazırlamada hem durulamada permeat suyu kullanmak; permeat yoksa yumuşatılmış ve declorine edilmiş su tercih etmektir.
Hata 3: Kirli çözeltiyle devir daime devam etmek
İlk devir daimde çıkan çözelti çözünmüş kirleticiyle yüklüdür; bu çözeltiyle devam etmek kirleticinin sistem içinde dolaşmasına ve yeniden birikmesine yol açar. Doğrusu, ilk 5-10 dakikada çıkan çözeltiyi drenaja vermek ve tanka temiz çözelti eklemektir.
Hata 4: Sıcaklık ve pH sınırlarını zorlamak
Yüksek pH ve yüksek sıcaklık birlikte uygulandığında hidroliz hızlanır ve tuz reddinde kalıcı kayıp oluşur. Doğrusu, sıcaklığı 35 °C ile sınırlamak, pH 12 üzerinde çalışılıyorsa 30 °C'yi aşmamak ve üretici veri sayfasındaki sınırlara birebir uymaktır.
Hata 5: Temizlik sıklığını çözüm sanmak
Sıklığın artması ön arıtmanın yetersiz olduğunun göstergesidir; her temizlik membranı bir miktar yıpratır ve aylık temizlik yapılan bir sistemde ömür 1-2 yıla iner. Doğrusu, sıklık yılda üçü aştığında SDI15 ölçmek, ön arıtmayı gözden geçirmek ve kök nedene müdahale etmektir.
CIP kontrol listesi
Temizlik öncesi kontrol listesi
Üç normalize gösterge hesaplandı mı?
Hangi göstergede eşik aşıldı, belirlendi mi?
Kademe bazlı ΔP dağılımı incelendi mi?
Kirlenme tipi teşhis matrisinden belirlendi mi?
Klor hasarı olasılığı elendi mi?
Uygun kimyasal seçildi mi?
Karışık kirlenmede sıralama planlandı mı?
Kimyasal üretici onaylı listede mi?
İçme suyu uygulamasında NSF/ANSI 60 sertifikası var mı?
CIP tankı hacmi sistem hacminin 1,5 katı mı?
Devir daim debisi eleman sayısına göre hesaplandı mı?
Permeat suyu hazır mı?
Isıtıcı ve sıcaklık kontrolü çalışıyor mu?
pH ölçer kalibre mi?
Atık bertaraf yöntemi planlandı mı?
Duruş süresi ve alternatif su temini ayarlandı mı?
Temizlik sırası ve sonrası kontrol listesi
Sistem tamamen basınçsız hale getirildi mi?
Ön yıkama permeat suyuyla yapıldı mı?
Çözelti permeat suyuyla mı hazırlandı?
Başlangıç pH'ı ölçülüp kaydedildi mi?
Sıcaklık 30-35 °C bandına getirildi mi?
Devir daim basıncı 3-4 bar seviyesinde mi?
İlk çıkan kirli çözelti drenaja verildi mi?
Bekletme süresi kirlenme ağırlığına göre belirlendi mi?
Bekletme sırasında sıcaklık korundu mu?
Çözelti pH kayması izlendi mi?
Durulama çıkış pH'ı ile doğrulandı mı?
İkinci kimyasal öncesi ara durulama yapıldı mı?
Devreye almada permeat ilk 30 dakika drenaja verildi mi?
Basınç dakikada 0,7 barı aşmayacak hızda yükseltildi mi?
Temizlik sonrası normalize değerler hesaplandı mı?
İyileşme oranı kaydedildi mi?
Temizlik kaydı eksiksiz dolduruldu mu?
İyileşme %5 altındaysa sonraki adım planlandı mı?
Sık Sorulan Sorular
Membran CIP ne zaman yapılmalı?
Üç normalize göstergeden herhangi biri eşiği aştığında yapılır: normalize debi yüzde 15 düştüğünde, normalize tuz geçişi yüzde 15 arttığında veya normalize fark basıncı yüzde 15 arttığında. Takvime bağlı temizlik doğru değildir; erken temizlik membranı yıpratır, geç temizlik kirlenmeyi sertleştirir.
Hangi kimyasal kullanılmalı?
Kirlenme tipine göre seçilir. Kolloidal, organik ve biyolojik kirlenmede alkali temizlik (pH 10-12); kalsiyum karbonat kışırı ve metal oksitlerde asit temizlik (pH 2-3, sitrik asit veya HCl) uygulanır. Kalsiyum ve stronsiyum sülfat için EDTA'lı alkali formülasyon kullanılır.
Önce alkali mi asit mi?
Karışık kirlenmede önce alkali, sonra asit uygulanır. Gerekçesi, organik ve biyolojik tabakanın altındaki kışır katmanını örtmesidir; asit önce uygulanırsa organik örtüyü geçemez. İki aşama arasında permeat suyuyla iyice durulama yapılmalıdır.
Temizlik çözeltisi hangi suyla hazırlanmalı?
Permeat suyuyla hazırlanmalıdır. Şebeke suyundaki serbest klor doğrudan membrana zarar verir; sertlik iyonları yüksek pH'ta çökelerek yeni bir kirlenme yaratır. Permeat yoksa en azından yumuşatılmış ve declorine edilmiş su kullanılmalıdır.
Sıcaklık ve pH sınırları nedir?
Sıcaklık maksimum 35 °C olmalıdır; pH 12 üzerinde çalışılıyorsa 30 °C'yi aşmamalıdır. pH sınırları üreticiye göre alkali temizlikte 11-13, asit temizlikte 1-2 bandındadır. Yüksek pH ve yüksek sıcaklığın birlikte uygulanması hidrolizi hızlandırır ve kalıcı red kaybı yapar.
Devir daim debisi ne olmalı?
8 inç eleman için 5,5-9,1 m³/h, 4 inç eleman için 1,4-2,3 m³/h aralığındadır. Bu değerler paralel çalışan kap sayısıyla çarpılır; seri bağlı elemanlar aynı debiyi paylaşır. Devir daim basıncı 3-4 bar olmalı ve permeat üretilmemelidir.
Kademeler ayrı mı temizlenmeli?
Ayrı temizlenmesi daha etkilidir. Birlikte temizlendiğinde ikinci kademe, birinci kademeden gelen kirli çözeltiyi alır. Ayrı temizlikte her kademe temiz çözeltiyle karşılaşır ve gerekirse farklı kimyasal kullanılabilir: birinci kademeye alkali, son kademeye asit.
Temizlik başarılı mı nasıl anlarım?
Temizlik öncesi ve sonrası normalize değerler karşılaştırılarak iyileşme oranı hesaplanır. Yüzde 20 üzeri iyileşme kirlenmenin baskın olduğunu, yüzde 5 altı ise kalıcı kaybın baskın olduğunu gösterir. İki ardışık temizlikte yüzde 5 altı iyileşme, elemanın ömrünü tamamladığını işaret eder.
Temizlik sıklığı artıyorsa ne yapmalıyım?
Sıklık artışı ön arıtmanın yetersiz olduğunu gösterir; daha sık temizlik çözüm değildir çünkü her temizlik membranı yıpratır. Yılda üçü aştığında SDI15 ölçülmeli, ön arıtma kademeleri gözden geçirilmeli ve gerekirse ultrafiltrasyon gibi bir iyileştirme değerlendirilmelidir.
CIP atığı nasıl bertaraf edilir?
Alkali ve asit atıkları bir nötralizasyon tankında birleştirilerek pH nötre getirilir; bu en yaygın uygulamadır. Ancak çözünen metaller ve kimyasal kalıntılar da deşarj limitlerine tabi olabilir. Tesisin deşarj izni koşulları kontrol edilmeli ve kontrollü boşaltma yapılmalıdır.
Sisteminizde temizlik zamanının gelip gelmediğini ve hangi kimyasalın uygun olduğunu, işletme kayıtlarınızdaki normalize göstergelerle sayısal olarak belirlemek mümkündür. Devreye alma raporunuzu, güncel işletme verilerinizi ve önceki temizlik kayıtlarınızı paylaşırsanız proses mühendisliği ekibimiz teşhis yaparak temizlik protokolü hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı ters osmoz ve nano filtrasyon sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
