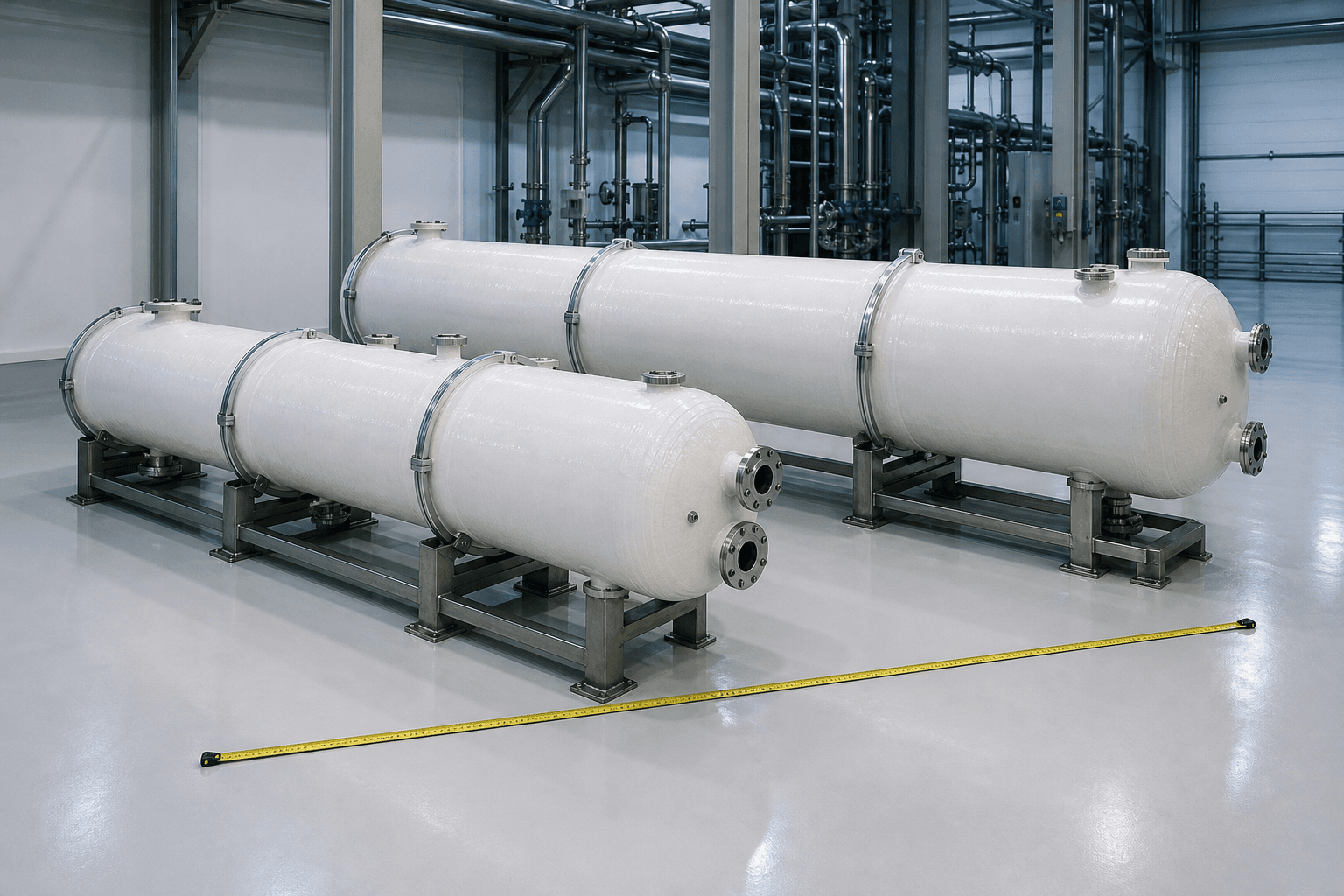

4 mü 6 Elemanlı mı Housing? Kap Boyu Seçim Rehberi
Basınç kabında kaç eleman olmalı? Kap recovery hesabı, ΔP marjı, son eleman fluxu, yerleşim alanı ve maliyet karşılaştırması.
Basınç kabında eleman sayısı seçimi, recovery, basınç kaybı, yerleşim alanı ve maliyet arasındaki dengeyi belirler. 4 elemanlı kap yaklaşık yüzde 35-45, 6 elemanlı kap yüzde 45-55, 8 elemanlı kap ise yüzde 55-62 kap recovery'si verir. Endüstriyel sistemlerde 6 elemanlı kap standarttır; alan kısıtı olan tesislerde 4 elemanlı, büyük tesislerde 7-8 elemanlı kaplar tercih edilir.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Eleman sayısının kap recovery'sine etkisi
Kap içi basınç kaybının eleman sayısıyla değişimi
Son eleman fluxunun neden kritik olduğu
Kap boyu ve yerleşim alanı gereksinimi
Eleman değişimi ergonomisi ve erişim
Maliyet karşılaştırması ve birim maliyet
Array tasarımıyla ilişkisi
Deniz suyu sistemlerinde eleman sayısı
Küçük kapasitelerde seçim
Kap boyu değişikliğinin sonuçları
Devreye alma ve doğrulama
Bu konuda en sık yapılan beş hata ve seçim kontrol listesi
Kapta kaç eleman olmalı?
Bir basınç kabındaki eleman sayısı, kabın uzunluğunu ve dolayısıyla kap recovery'sini belirler. Standart eleman uzunluğu 40 inç olduğu için her ek eleman kabı yaklaşık bir metre uzatır.
Eleman sayısı arttıkça kap boyunca daha fazla su çekilir ve kap recovery'si yükselir. Buna karşılık kap içi basınç kaybı artar, son elemanın gördüğü derişim yükselir ve fluxu düşer.
Endüstriyel uygulamalarda 6 elemanlı kap standart haline gelmiştir çünkü bu denge noktasında recovery yeterli, basınç kaybı kabul edilebilir ve yerleşim yönetilebilirdir.
Eleman sayısına göre kap özellikleri
1 eleman — Kap boyu: yaklaşık 1,3 m; Kap recovery: %8-15; Kullanım: pilot, test
2 eleman — Boy: yaklaşık 2,3 m; Recovery: %18-28; Kullanım: küçük sistemler
3 eleman — Boy: yaklaşık 3,3 m; Recovery: %25-38
4 eleman — Boy: yaklaşık 4,3 m; Recovery: %35-45; Kullanım: alan kısıtlı tesisler
5 eleman — Boy: yaklaşık 5,3 m; Recovery: %40-50
6 eleman — Boy: yaklaşık 6,3 m; Recovery: %45-55; en yaygın
7 eleman — Boy: yaklaşık 7,3 m; Recovery: %50-58; Kullanım: deniz suyu
8 eleman — Boy: yaklaşık 8,3 m; Recovery: %55-62; Kullanım: büyük tesisler
Kap recovery'si, kaba giren suyun ne kadarının permeata dönüştüğünü gösterir. Her elemanın kendi beslemesinin belirli bir oranını çekmesiyle birikimli olarak oluşur.
Adım adım hesap
Kap girişine 13 m³/h besleme verilen ve her elemanın kendi beslemesinin yaklaşık yüzde 12'sini permeata çevirdiği bir kapta:
Adım 1, birinci eleman — Besleme 13,00; permeat 1,56; çıkış 11,44 m³/h
Adım 2, ikinci eleman — Besleme 11,44; permeat 1,37; çıkış 10,07 m³/h
Adım 3, üçüncü eleman — Besleme 10,07; permeat 1,21; çıkış 8,86 m³/h
Adım 4, dördüncü eleman — Besleme 8,86; permeat 1,06; çıkış 7,80 m³/h
Adım 5, dört elemanda toplam permeat — 5,20 m³/h; kap recovery %40
Adım 6, beşinci eleman — Besleme 7,80; permeat 0,94; çıkış 6,86 m³/h
Adım 7, altıncı eleman — Besleme 6,86; permeat 0,82; çıkış 6,04 m³/h
Adım 8, altı elemanda toplam permeat — 6,96 m³/h; kap recovery %53,5
Adım 9, yedinci eleman — Besleme 6,04; permeat 0,72; çıkış 5,32 m³/h
Adım 10, sekizinci eleman — Besleme 5,32; permeat 0,64; çıkış 4,68 m³/h
Adım 11, sekiz elemanda toplam permeat — 8,32 m³/h; kap recovery %64
Azalan verim
Hesap, her ek elemanın giderek daha az katkı sağladığını gösterir. Birinci eleman 1,56 m³/h üretirken sekizinci eleman yalnızca 0,64 m³/h üretir.
Bu azalma, eleman sayısının neden sınırsız artırılamayacağını açıklar. Sekizinci elemanın katkısı, maliyetini ve yarattığı basınç kaybını karşılamayabilir.
Sistem recovery'si ile ilişki
Kap recovery'si, sistem recovery'siyle karıştırılmamalıdır. Sistem recovery'si, kademeli array yapısıyla elde edilen toplam orandır.
6 elemanlı kaplarla kurulan 4:2 array düzeninde kap recovery'si yüzde 53,5 iken sistem recovery'si yüzde 75-80 bandına çıkar.
Her eleman, besleme kanalındaki sürtünme nedeniyle bir basınç kaybı yaratır. Kap içi toplam kayıp, eleman sayısıyla doğru orantılı artar.
Eleman sayısına göre kap ΔP
Eleman başına ΔP, temiz — 0,2-0,4 bar
4 elemanlı kap, temiz — 0,8-1,6 bar
6 elemanlı kap, temiz — 1,2-2,4 bar
7 elemanlı kap, temiz — 1,4-2,8 bar
8 elemanlı kap, temiz — 1,6-3,2 bar
Kap başına maksimum ΔP sınırı — 3,5 bar
Kirlenme marjı
Kap ΔP sınırı 3,5 bardır. Temiz haldeki ΔP ne kadar düşükse, kirlenme için o kadar marj kalır.
4 elemanlı kap — Temiz 1,2 bar; kirlenme marjı 2,3 bar
6 elemanlı kap — Temiz 1,8 bar; kirlenme marjı 1,7 bar
8 elemanlı kap — Temiz 2,4 bar; kirlenme marjı 1,1 bar
Bu tablo, kirli beslemelerde neden daha kısa kapların tercih edilebileceğini gösterir. 8 elemanlı bir kapta kirlenme marjı dardır ve sınıra daha hızlı ulaşılır.
ΔP'nin enerji karşılığı
Kap içi basınç kaybı, doğrudan enerji maliyetine yansır. 33,33 m³/h besleme debisinde 1 bar ek kayıp, yüzde 75 pompa verimiyle yaklaşık 1,2 kW ek güç demektir.
Günde 16 saat ve yılda 300 gün çalışmada bu, yaklaşık 5.760 kWh eder. Eleman sayısı arttıkça bu kalem büyür.
Son eleman fluxu neden kritik?
Kap boyunca debi azaldığı için son elemanın permeat üretimi en düşüktür. Bu elemanın fluxu, minimum sınırın altına inmemelidir.
Flux dağılımı
6 elemanlı bir kapta, eleman alanı 37 m² varsayımıyla:
Birinci eleman — Permeat 1,56 m³/h; flux 42,2 LMH
İkinci eleman — 1,37 m³/h; flux 37,0 LMH
Üçüncü eleman — 1,21 m³/h; flux 32,7 LMH
Dördüncü eleman — 1,06 m³/h; flux 28,6 LMH
Beşinci eleman — 0,94 m³/h; flux 25,4 LMH
Altıncı eleman — 0,82 m³/h; flux 22,2 LMH
Ortalama — 1,16 m³/h; flux 31,4 LMH
Düşük flux neden sorun?
Çok düşük fluxla çalışan bir eleman, yatırımın karşılığını vermez. Ayrıca düşük flux, o elemanda akış hızının da düşük olduğu anlamına gelir; bu, kirlenmeye açık bir bölge yaratır.
Üreticiler, eleman başına minimum flux değeri tavsiye eder. Projelendirme yazılımı, son elemanın bu sınırın altına inmesi durumunda uyarı verir.
Yüksek flux da sorun
İlk elemanın fluxu, maksimum sınırı aşmamalıdır. Yüksek flux, konsantrasyon polarizasyonunu artırır ve kirlenmeyi hızlandırır.
Eleman sayısı arttıkça ilk eleman ile son eleman arasındaki flux farkı büyür. Bu dengesizlik, kirlenmenin ilk elemanda yoğunlaşmasına yol açar.
Dengesizliği azaltmanın yolları: kap giriş debisini artırmak, kademe eklemek veya ara booster kullanmak.
Flux hesabı ve tavsiye bantlarını RO membran nedir yazımızda ele aldık.
Kap boyu yerleşimi nasıl etkiler?
Kap boyu, yerleşim planlamasının en belirleyici parametrelerinden biridir. Eleman değişimi için kabın önünde en az kap boyu kadar boşluk gerekir.
Yerleşim alanı gereksinimi
4 elemanlı kap — Kap boyu 4,3 m; toplam koridor yaklaşık 9 m
6 elemanlı kap — Kap boyu 6,3 m; toplam koridor yaklaşık 13 m
7 elemanlı kap — Kap boyu 7,3 m; toplam koridor yaklaşık 15 m
8 elemanlı kap — Kap boyu 8,3 m; toplam koridor yaklaşık 17 m
Alan kısıtı olan tesislerde
Mevcut bir binaya sistem kurulurken kap boyu, çoğu zaman belirleyici kısıttır. 13 metrelik bir koridor bulunamıyorsa 6 elemanlı kap kullanılamaz.
Bu durumda seçenekler: 4 elemanlı kaplara geçmek, kapları dikey monte etmek veya sistemi iki ayrı skide bölmek.
4 elemanlı kaplara geçildiğinde kap sayısı artar ve array yeniden düzenlenmelidir. Kap recovery'si düştüğü için sistem recovery'sini korumak adına kademe sayısı artırılabilir.
Kapı ve erişim kontrolü
Kapların tesise sokulması da planlanmalıdır. 6,3 metrelik bir kap, dar koridorlardan ve keskin dönüşlerden geçemeyebilir.
Montaj öncesinde giriş güzergâhı ölçülmeli, gerekirse kaplar montaj alanına daha erken aşamada taşınmalıdır.
Eleman değişimi ergonomisi nasıl değişir?
Eleman sayısı arttıkça değişim süresi uzar ve fiziksel zorluk artar.
Değişim süresi ve zorluk
4 elemanlı kap — Değişim süresi: kısa; itme mesafesi az
6 elemanlı kap — Değişim süresi: orta; standart
8 elemanlı kap — Değişim süresi: uzun; itme mesafesi fazla
Uzun kapta itme zorluğu
Elemanlar kaptan besleme yönünde itilerek çıkarılır. Kap uzadıkça, ilk elemanı çıkarmak için diğerlerinin tümünü itmek gerekir.
8 elemanlı bir kapta, sekiz elemanın toplam ıslak ağırlığı yaklaşık 120-145 kg olur. Bunları itmek için özel aparat gerekir.
Bu nedenle uzun kaplarda eleman çekme aparatı ve taşıma arabası zorunlu ekipmandır.
Ergonomik yükseklik
Kaplar, eleman değişimi için uygun yükseklikte monte edilmelidir. Çok alçak veya çok yüksek montaj, işlemi zorlaştırır ve yaralanma riski yaratır.
Üst üste dizilmiş kaplarda üst katmanlara erişim için platform gerekir. Islak bir 8 inç eleman 15-18 kg olduğu için yüksekte çalışma ayrıca planlanmalıdır.
Maliyet açısından hangisi avantajlı?
Kap başına eleman sayısı arttıkça, eleman başına düşen kap maliyeti azalır. Bu, uzun kapların ekonomik avantajıdır.
Kap sayısındaki azalma, doğrudan uç kapak, kilit halkası, o-ring, port ve manifold bağlantısı sayısını düşürür.
Maliyet kalemlerinin dağılımı
Kap gövdesi — Boy ile orantılı artar
Uç kapaklar — Kap sayısıyla orantılı
Kilit halkaları — Kap sayısıyla orantılı
Port setleri — Kap sayısıyla orantılı
Manifold bağlantıları — Kap sayısıyla orantılı
Kelepçe ve destek — Kap boyu ve sayısıyla
Montaj işçiliği — Kap sayısıyla orantılı
O-ring yedek stoğu — Kap sayısıyla orantılı
Toplam değerlendirme
Uzun kaplar yatırım açısından avantajlıdır ancak iki dezavantaj taşır: daha fazla yerleşim alanı ve daha yüksek kap içi ΔP.
Kirli beslemelerde ΔP marjının daralması, uzun kapları dezavantajlı hale getirebilir. Temiz beslemelerde ve alan sorunu yoksa uzun kaplar tercih edilir.
Kap başına eleman sayısı, array tasarımını doğrudan etkiler. Kap recovery'si değiştiği için kademe sayısı ve kap dağılımı da değişir.
Eleman sayısı ve array ilişkisi
4 elemanlı kaplarla — Kap recovery %40; sistem %75 için üç kademe gerekebilir
6 elemanlı kaplarla — Kap recovery %53,5; sistem %75 için iki kademe yeterli
8 elemanlı kaplarla — Kap recovery %64; iki kademede %80-85 mümkün
Hidrolik denge
Kap başına eleman sayısı artırıldığında, aynı sistem recovery'si daha az kap ile sağlanır. Bu, kap başına debiyi artırır ve hidrolik sınırların sağlanmasını kolaylaştırır.
Örnek: 64,10 m³/h besleme ile 8:4 array kullanıldığında kap giriş debisi 8,01 m³/h olur ve 9 m³/h sınırının altında kalır. Aynı sistem 6:3 array ve kap başına 8 eleman ile kurulduğunda giriş debisi 10,68 m³/h'e çıkar ve sınır sağlanır.
Bu, kap başına eleman sayısının hidrolik dengeyi düzeltmek için kullanılabilecek bir parametre olduğunu gösterir.
Konsantre resirkülasyonu — Kap içi debiyi yükseltir
Tek kap yaklaşımı
5 m³/h permeat üreten bir sistemde, tek bir 6 elemanlı kapla yüzde 50 civarı recovery sağlanır. Daha yüksek recovery için ya ikinci bir kap seri bağlanır ya resirkülasyon kullanılır.
İki kabın seri bağlanması, fiilen 12 elemanlı bir kap gibi davranır ve recovery yükselir. Ancak toplam ΔP iki katına çıkar ve sınır kontrol edilmelidir.
4 inç sistemlerde
4 inç kaplarda da aynı mantık geçerlidir ancak sınırlar farklıdır. Kap giriş debisi 2,3-4,3 m³/h, çıkış debisi minimum 0,9 m³/h bandındadır.
4 inç sistemlerde 6 elemanlı kaplar yaygındır ve kap boyu yaklaşık 6,3 metredir; boy 8 inç kaplarla aynıdır çünkü eleman uzunluğu değişmez.
Kap boyu değiştirilemez; farklı boydaki bir kap yeni bir üründür. Ancak mevcut kaba daha az eleman koymak mümkündür.
Eksik eleman kullanımı
Bir kapta kapasitesinden az eleman kullanılması teknik olarak mümkündür ancak boşluğun doldurulması gerekir.
Bu amaçla kör eleman (dummy element) veya uzatma parçası kullanılır. Boş bırakılan bir kapta elemanlar kayar ve teleskopik açılma riski doğar.
Bu uygulama genellikle geçicidir: bir eleman hasarlandığında yedeği yoksa, kör elemanla sistem geçici olarak çalıştırılabilir. Kalıcı çözüm değildir.
Kap değişimi gerektiren durumlar
Kapasite artışı için daha uzun kap
Alan kısıtı nedeniyle daha kısa kap
Basınç sınıfı yetersizliği
Gövde hasarı
Array yeniden düzenlemesi
Kap değişimi, manifold ve skid revizyonunu da gerektirebilir. Bu nedenle maliyeti yüksektir ve alternatifler değerlendirilmelidir.
Alternatif: ikinci skid
Kapasite artışında kap boyu değiştirmek yerine ikinci bir skid eklemek genellikle daha pratiktir. Mevcut sistem çalışmaya devam eder, yeni ünite paralel bağlanır.
Bu yaklaşımda ön arıtmanın toplam debiyi karşıladığı doğrulanmalıdır.
Devreye almada eleman sayısı nasıl doğrulanır?
Montaj sonrası, her kapta doğru sayıda eleman bulunduğu ve boşluk kalmadığı doğrulanmalıdır.
Doğrulama kontrolleri
Her kaba yerleştirilen eleman sayısı sayıldı mı
Eleman pozisyonları şemaya işlendi mi
Uç itme diskleri takıldı mı
Kap içinde boşluk kaldı mı
Elemanlar sıkı oturdu mu, kayma var mı
Adaptörler ve o-ringler eksiksiz mi
Uç kapak tam oturuyor mu
Kilit halkası yuvasına tam girdi mi
Boşluk kontrolü
Kap içinde boşluk kalması, elemanların basınç altında kaymasına ve teleskopik açılmaya yol açar. Bu, kalıcı hasar demektir.
Boşluk kontrolü, uç kapak takılmadan önce elle yapılır: elemanlar hafifçe itilir ve hareket olup olmadığı kontrol edilir. Belirgin bir hareket varsa uzatma parçası gerekir.
İlk çalıştırmada izleme
Devreye almada kap bazlı iletkenlik profili çıkarılmalıdır. Bir kapta belirgin sapma varsa, o kapta montaj hatası olabilir: eksik eleman, ters takılmış brine contası veya hasarlı o-ring.
Bu kontrol, sorunun ilk günde yakalanmasını sağlar.
Kap boyu enerji tüketimini nasıl etkiler?
Kap içi basınç kaybı, doğrudan pompanın karşılaması gereken ek yüktür. Bu yük, enerji faturasına yansır.
Basınç kaybının enerji karşılığı
33,33 m³/h besleme debisi ve yüzde 75 pompa verimi ile:
Adım 1, 1 bar ek kaybın gücü — (33,33 × 1) ÷ (36 × 0,75) = 1,23 kW
Adım 2, 4 elemanlı kapta ΔP — Yaklaşık 1,2 bar; güç 1,48 kW
Adım 3, 6 elemanlı kapta ΔP — Yaklaşık 1,8 bar; güç 2,22 kW
Adım 4, 8 elemanlı kapta ΔP — Yaklaşık 2,4 bar; güç 2,96 kW
Adım 5, 4 ile 8 arasındaki fark — 1,48 kW
Adım 6, yıllık fark (16 saat, 300 gün) — 7.104 kWh
Adım 7, on yıllık fark — 71.040 kWh
Bu hesap, uzun kapların yatırım avantajının bir kısmının enerjide geri ödendiğini gösterir. Karar, iki kalemin birlikte değerlendirilmesiyle verilmelidir.
Kirlenme ile artan kayıp
Kirlenme geliştikçe ΔP artar ve enerji farkı büyür. Uzun kaplarda başlangıç ΔP'si zaten yüksek olduğu için, aynı kirlenme seviyesinde toplam kayıp daha fazla olur.
Bu, uzun kaplarda temizlik disiplininin neden daha kritik olduğunu açıklar. ΔP eşiğinin geç yakalanması, hem enerji hem sınır aşımı riski yaratır.
Doğrudan etkilemez ancak flux dağılımı ve kirlenme davranışı üzerinden dolaylı etkileri vardır.
Dolaylı etkiler
İlk eleman fluxu — Uzun kapta göreli olarak daha yüksek
Son eleman derişimi — Uzun kapta daha yüksek; kışır riski artar
ΔP marjı — Uzun kapta dar; temizlik daha sık gerekebilir
Temizlik sıklığı — Artarsa ömür kısalır
Kap içi akış hızı dağılımı — Uzun kapta daha geniş bant
Kışır riski ve kap boyu
Kap boyunca derişim arttığı için, son elemanın gördüğü besleme sistem beslemesinden belirgin derişiktir. 6 elemanlı bir kapta yüzde 53,5 kap recovery'si, son elemanın gördüğü derişimin yaklaşık iki katına çıkması demektir.
8 elemanlı bir kapta bu oran daha da yükselir. Kışır sınırlarına yakın çalışan sistemlerde bu fark belirleyici olabilir.
Bu nedenle yüksek sertlik veya yüksek silika içeren beslemelerde daha kısa kaplar ve daha çok kademe tercih edilebilir.
Temizlik etkinliği ve kap boyu
Kimyasal temizlikte çözelti kap boyunca ilerler ve ilerledikçe kirleticiyle yüklenir. Uzun kaplarda son elemanlara ulaşan çözelti daha kirlidir.
Bu, uzun kaplarda temizlik etkinliğinin bir miktar düşük olmasına yol açar. Çözüm, temizlik sırasında ilk çıkan kirli çözeltiyi drenaja verip taze çözeltiyle devam etmektir.
Kimyasal temizlik protokollerini membran CIP yazımızda ele aldık.
Kap boyu ve otomasyon ilişkisi
Kap sayısı ve boyu, ölçüm noktalarının sayısını ve otomasyon kapsamını etkiler.
Ölçüm noktası sayısı
Kap sayısı arttıkça — Numune musluğu sayısı artar
Kademe sayısı arttıkça — Manometre sayısı artar
Uzun kaplarda — Kap başına ölçüm aynı, toplam nokta az
Kısa kaplarda — Daha fazla kap, daha fazla ölçüm noktası
Teşhis çözünürlüğü
Daha fazla kap, daha ince teşhis çözünürlüğü demektir. Bir sapma tespit edildiğinde, kap sayısı fazlaysa sorunlu bölge daha dar tanımlanır.
Örnek: 9 kaplı bir sistemde bir kapta sapma, elemanların yüzde 11'ini kapsar. 5 kaplı bir sistemde aynı sapma yüzde 20'yi kapsar.
Bu, kısa kaplı sistemlerin bir avantajıdır: teşhis daha hassastır ve müdahale daha hedefli olur.
Kısmi kapasiteyle çalışma
Kap sayısı fazla olan sistemlerde bir kap devre dışı bırakıldığında kapasite kaybı daha küçüktür.
9 kaplı bir sistemde bir kabın kaybı yaklaşık yüzde 11 kapasite düşüşü demektir. 5 kaplı bir sistemde bu oran yüzde 20'ye çıkar.
Kesintisiz üretim gerektiren tesislerde bu, kısa kap tercihini destekleyen bir argümandır.
Yerleşim planlaması nasıl yapılır?
Kap boyu belirlendikten sonra yerleşim planı çıkarılmalıdır. Bu plan, montaj ve bakım koşullarını birlikte değerlendirmelidir.
Yerleşim planında yer alması gerekenler
Skid boyutları ve konumu
Kap sayısı, boyu ve katman düzeni
Eleman değişimi için önde bırakılan boşluk
Kapı, koridor ve geçiş genişlikleri
Vinç veya kaldırma noktası konumu
Pompa ve motor konumu
Ön arıtma ekipmanlarının konumu
CIP sistemi konumu ve bağlantı noktaları
Elektrik panosu ve otomasyon dolabı
Drenaj hatları ve zemin eğimi
Kimyasal depolama alanı
Ölçüm noktalarına erişim
Bakım personeli çalışma alanı
Yedek parça depolama
Boşluk gereksinimleri
Kap önü — En az kap boyu kadar
Kap arkası — Bağlantı ve bakım için 0,8-1 m
Kaplar arası yanal — 0,3-0,5 m
Katmanlar arası dikey — Erişim için yeterli
Skid çevresi — En az 1 m dolaşım
Pompa çevresi — Bakım için 1 m
Katmanlı yerleşim
Yatay kaplar üst üste dizilerek zemin alanı azaltılabilir. Genellikle 2-4 katman uygulanır.
Üst katmanlara erişim için platform veya merdiven gerekir. Islak bir eleman 15-18 kg olduğu için yüksekte çalışma ergonomisi planlanmalıdır.
Üç katmandan fazla dizilim çoğu tesiste pratik değildir; alternatif ikinci bir skid kurmaktır.
Kap boyu seçiminde karar matrisi
Farklı koşullarda hangi kap boyunun öne çıktığı, aşağıdaki matriste özetlenmiştir.
Koşullara göre kap boyu tercihi
Alan geniş, besleme temiz — Tercih: 6-8 eleman; Gerekçe: birim maliyet
Kışır riski yüksek — Tercih: 4-6 eleman; Gerekçe: son eleman derişimi
Kesintisiz üretim şart — Tercih: kısa kap, çok sayıda; Gerekçe: kısmi kapasite
Bakım personeli sınırlı — Tercih: 4-6 eleman; Gerekçe: ergonomi
Büyük kapasite, temiz besleme — Tercih: 8 eleman; Gerekçe: kap sayısı azalır
Deniz suyu — Tercih: 6-7 eleman; Gerekçe: düşük recovery, yüksek debi
Enerji maliyeti kritik — Tercih: 4-6 eleman; Gerekçe: düşük ΔP
Yatırım maliyeti kritik — Tercih: 6-8 eleman; Gerekçe: az kap
Teşhis hassasiyeti önemli — Tercih: kısa kap, çok sayıda
Pilot ve test sistemi — Tercih: 1-2 eleman
Bu matris, tek bir doğru cevabın olmadığını gösterir. Karar, tesisin öncelikleri belirlendikten sonra verilir.
Kap boyu ve kapasite artışı planlaması
Kapasite artışı öngörülen tesislerde kap boyu seçimi, gelecekteki genişlemeyi de dikkate almalıdır.
Genişleme senaryoları
Boş kap yerine kap ekleme — Skid önceden hazırlanmışsa
Mevcut kaplara eleman ekleme — Kap kapasitesinden az eleman varsa
İkinci skid ekleme — En esnek yol
Kap boyunu uzatma — Mümkün değil; kap değişimi gerekir
Recovery artırma — Ek ekipman gerektirmeyebilir
Genişlemeye hazır tasarım
Skid üzerinde boş kap yeri bırakılmalı
Manifoldda körlenmiş yedek çıkış olmalı
Pompa bir üst kapasiteye uygun seçilmeli
Elektrik panosunda yer ve güç payı olmalı
PLC giriş-çıkış kanallarında yedek olmalı
Ön arıtma gelecek debiye göre boyutlandırılmalı
Yerleşimde genişleme alanı ayrılmalı
Boru çapları bir üst debiye uygun seçilmeli
Büyüme adımı ve kap boyu
Kap boyu, büyüme adımının büyüklüğünü belirler. 6 elemanlı bir kap eklemek yaklaşık 5-6 m³/h kapasite ekler; 4 elemanlı bir kap ise 3-4 m³/h.
Kapasite ihtiyacı küçük adımlarla artacaksa kısa kaplar daha esnektir. Büyük sıçramalarla artacaksa uzun kaplar daha ekonomiktir.
Bu değerlendirme, ilk yatırımda kap boyu seçimini etkilemelidir.
Mevcut sistemde kap boyu değerlendirmesi
Çalışan bir sistemde kap boyunun uygun olup olmadığı, işletme verileriyle değerlendirilebilir.
Değerlendirme göstergeleri
Kap ΔP değeri — Sınıra yakınsa kap uzun olabilir
Temizlik sıklığı — Yüksekse ΔP marjı dar demektir
Son eleman performansı — Prob testiyle değerlendirilebilir
Kap bazlı iletkenlik profili — Kademe farkı normal mi
Eleman değişim süresi — Ergonomi sorunu var mı
Enerji tüketimi — ΔP payı ne kadar
Kap ΔP değerlendirmesi
Temiz haldeki kap ΔP değeri, kap boyunun uygunluğu hakkında doğrudan bilgi verir.
Temiz ΔP 1,5 bar altı — Marj geniş; kap boyu uygun
Temiz ΔP 1,5-2,5 bar — Normal bant
Temiz ΔP 2,5-3,0 bar — Marj dar; temizlik disiplini kritik
Temiz ΔP 3,0 bar üzeri — Kap boyu fazla veya debi yüksek
Son durumda seçenekler: kap giriş debisini düşürmek, kap başına eleman sayısını azaltmak veya array'i yeniden düzenlemek.
Değişiklik kararı
Kap boyu değişikliği, kapların ve genellikle manifoldun yenilenmesi anlamına gelir. Bu maliyetli bir işlemdir.
Bu nedenle önce alternatifler değerlendirilmelidir: array yeniden düzenlemesi, kap giriş debisi ayarı, ön arıtma iyileştirmesi veya membran serisi değişikliği.
Kap değişimi, ancak bu alternatifler yetersiz kaldığında ve sorun kalıcı olduğunda gündeme alınmalıdır.
Kap boyu ve bakım planlaması
Kap boyu, bakım planlamasının süresini ve kaynak ihtiyacını doğrudan belirler.
Bakım süresi tahmini
Eleman değişim süresi, kap sayısı ve eleman sayısıyla birlikte artar. Aşağıdaki tahminler iki kişilik bir ekip içindir.
4 elemanlı kap — Kap başına yaklaşık 30-45 dakika
6 elemanlı kap — Kap başına yaklaşık 45-60 dakika
8 elemanlı kap — Kap başına yaklaşık 60-90 dakika
Hazırlık ve toparlama — Ek 1-2 saat
Yıkama ve devreye alma — Ek 1-2 saat
Doğrulama ölçümleri — Ek 1-2 saat
36 elemanlı bir sistemde 6 elemanlı kaplarla (6 kap) toplam değişim süresi yaklaşık 8-10 saat, 4 elemanlı kaplarla (9 kap) yaklaşık 9-12 saat sürer.
Duruş planlaması
Değişim duruşu, üretim takvimine göre planlanmalıdır. Ürün deposunun önceden doldurulması, çoğu tesiste duruşun üretime yansımasını önler.
Depo hacmi 8 saatlik tüketimi karşılıyorsa, tek günlük bir değişim üretimi hiç etkilemez.
Kademeli değişim
Tüm kapların aynı anda değiştirilmesi zorunlu değildir. Kademeli değişim, duruş süresini böler ve üretim kaybını azaltır.
Ancak kademeli değişimde yeni ve eski eleman bir arada bulunur; oran yüzde 30'u aşmamalıdır. Bu nedenle kademeli değişim, en fazla iki-üç aşamada tamamlanmalıdır.
Kap boyu ve yedek parça yönetimi
Kap sayısı ve boyu, tutulması gereken yedek parça miktarını belirler.
Yedek parça ihtiyacı
O-ring setleri — Kap sayısıyla orantılı
Uç kapak o-ringleri — Kap sayısının iki katı
Adaptör ve ara o-ringler — Eleman sayısıyla orantılı
Brine contaları — Eleman sayısıyla orantılı
Kilit halkası — Her tip için birer yedek
Uç itme diskleri — Kap sayısıyla orantılı
Yedek eleman — En az bir adet
Stok planlaması
Uzun kaplı sistemlerde kap sayısı az olduğu için kap bazlı yedek parça sayısı düşer. Buna karşılık eleman sayısı aynı kaldığı için eleman bazlı parçalar değişmez.
Pratik yaklaşım, bir tam kap için gereken tüm parçaların setler halinde stokta tutulmasıdır. Bu, bir kapta acil müdahale gerektiğinde beklemeyi önler.
Etiketleme ve düzen
Farklı kap boyları veya tipleri kullanılıyorsa, yedek parçalar açıkça etiketlenmelidir. Yanlış ölçüde bir o-ring, montaj sonrası kaçağa yol açar.
Parça listesi, kap envanteriyle birlikte tutulmalı ve her değişimde güncellenmelidir.
Şartnamede kap boyu nasıl belirtilmeli?
Teknik şartnamede kap boyu ve eleman sayısı açıkça yazılmalıdır; aksi halde teklifler farklı yapılandırmalarda gelir ve karşılaştırılamaz.
Şartnameye yazılacak maddeler
Kap başına eleman sayısı
Toplam kap sayısı
Array düzeni ve kademe dağılımı
Kap basınç sınıfı
Port tipi ve çapı
Kap çapı ve eleman uyumluluğu
Uç bağlantı tipi
Hesaplanan kap içi ΔP
Kap giriş ve çıkış debileri
Yerleşim kısıtları ve mevcut alan
Kaldırma ekipmanı durumu
Eleman değişimi için gerekli boşluk
ASME Section X sertifikası zorunluluğu
Kap numaralandırma ve etiketleme
Neden bu ayrıntılar gerekli?
Aynı toplam eleman sayısına farklı kap yapılandırmalarıyla ulaşılabilir. 36 eleman, 6 elemanlı 6 kapla da 4 elemanlı 9 kapla da sağlanır.
İki yapılandırmanın maliyeti, yerleşim gereksinimi, ΔP değeri ve bakım özellikleri farklıdır. Şartnamede belirtilmezse teklifler karşılaştırılamaz hale gelir.
Sahada karşılaşılan bazı yanlış inanışlar, hatalı seçimlere yol açar.
Yaygın yanılgılar
"Uzun kap her zaman daha ekonomik" — ΔP ve enerji farkı göz ardı ediliyor
"Kap boyu recovery'yi belirler" — Sistem recovery'sini array belirler
"Kısa kapta daha çok kap gerekir, karmaşıktır" — Teşhis hassasiyeti artar
"Eleman sayısı arttıkça verim artar" — Katkı azalarak devam eder
"Kapta boşluk kalması sorun değil" — Teleskopik açılma riski
"Kap boyu sonradan değiştirilebilir" — Kap değişimi gerekir
"Deniz suyunda kap boyu fark etmez" — ΔP sınırı kritik
Doğru yaklaşım
Kap boyu seçimi, tek bir kritere indirgenemez. Recovery hedefi, ΔP marjı, flux dağılımı, yerleşim alanı, bakım ergonomisi, maliyet ve enerji birlikte değerlendirilmelidir.
Karar, projelendirme yazılımıyla doğrulanmalı ve eleman bazında flux dağılımı ile kap ΔP değeri kontrol edilmelidir.
Sık yapılan 5 hata
Hata 1: Yerleşim alanını eleman değişimi için hesaplamamak
Kap boyu kadar boşluk bırakılmayan bir yerleşimde eleman değişimi yapılamaz; 6 elemanlı bir kap için toplam yaklaşık 13 metrelik koridor gerekir. Doğrusu, yerleşim planında kap boyunun iki katı kadar alan ayırmak, kapı ve koridor genişliklerini montaj öncesinde ölçmektir.
Hata 2: Son eleman fluxunu kontrol etmemek
Kap boyunca debi azaldığı için son elemanın fluxu en düşüktür; minimum sınırın altına indiğinde o eleman verimsiz çalışır ve kirlenmeye açık hale gelir. Doğrusu, projelendirme yazılımında eleman bazında flux dağılımını incelemek ve son eleman fluxunun sınır üstünde kaldığını doğrulamaktır.
Hata 3: Kirli beslemede uzun kap seçmek
8 elemanlı bir kapta temiz ΔP 2,4 bara çıkar ve 3,5 bar sınırına yalnızca 1,1 bar marj kalır; kirli beslemelerde bu marj hızla tükenir ve sık temizlik gerekir. Doğrusu, SDI yüksek beslemelerde daha kısa kap seçerek kirlenme marjını genişletmektir.
Hata 4: Kapta boşluk bırakmak
Kapasitesinden az eleman konan bir kapta elemanlar basınç altında kayar ve teleskopik açılma riski doğar; bu kalıcı hasardır. Doğrusu, eksik eleman durumunda kör eleman veya uzatma parçası kullanmak, montaj sonrası boşluk kontrolünü elle yapmaktır.
Hata 5: Uzun kapta eleman çekme aparatı planlamamak
8 elemanlı bir kapta elemanların toplam ıslak ağırlığı 120-145 kg'a ulaşır; bunları elle itmek hem zor hem risklidir. Doğrusu, uzun kaplarda eleman çekme aparatı ve taşıma arabasını sistem yatırımına dahil etmek, üst katmanlar için platform planlamaktır.
Eleman sayısı seçim kontrol listesi
Tasarım kontrol listesi
Hedef sistem recovery'si belirlendi mi?
Kap recovery'si eleman sayısına göre hesaplandı mı?
Kap içi ΔP hesaplandı mı?
Kirlenme marjı yeterli mi (3,5 bar sınırına göre)?
İlk eleman fluxu maksimum sınırın altında mı?
Son eleman fluxu minimum sınırın üstünde mi?
Kap giriş debisi 9-17 m³/h bandında mı?
Kap çıkış debisi 3,6 m³/h üzerinde mi?
Array düzeni eleman sayısıyla uyumlu mu?
Yerleşim alanı kap boyunun iki katını karşılıyor mu?
Kapı ve koridor genişlikleri ölçüldü mü?
Kaldırma ve taşıma ekipmanı planlandı mı?
Bakım personeli sayısı değerlendirildi mi?
Birim maliyet karşılaştırması yapıldı mı?
Projelendirme yazılımı uyarıları giderildi mi?
Montaj ve devreye alma kontrol listesi
Her kaba doğru sayıda eleman yerleştirildi mi?
Eleman pozisyonları şemaya işlendi mi?
Uç itme diskleri takıldı mı?
Kap içinde boşluk kalmadığı elle doğrulandı mı?
Brine contaları doğru yönde mi?
Tüm o-ringler yenilendi ve gliserinle yağlandı mı?
Kilit halkaları tam oturdu mu?
Eleman çekme aparatı mevcut mu?
Kap bazlı iletkenlik profili çıkarıldı mı?
Kademe bazlı ΔP kaydedildi mi?
Referans değerler eksiksiz kaydedildi mi?
Sık Sorulan Sorular
Kapta kaç eleman olmalı?
Endüstriyel sistemlerde 6 elemanlı kap standarttır; kap recovery'si yüzde 45-55, kap boyu yaklaşık 6,3 metredir. Alan kısıtı olan tesislerde 4 elemanlı, büyük tesislerde ve deniz suyu uygulamalarında 7-8 elemanlı kaplar tercih edilir.
Eleman sayısı recovery'yi nasıl etkiler?
Her ek eleman kap recovery'sini artırır ancak katkı azalarak devam eder. 4 elemanlı kapta yüzde 40, 6 elemanlı kapta yüzde 53,5, 8 elemanlı kapta yüzde 64 kap recovery'si elde edilir. Birinci eleman 1,56 m³/h üretirken sekizinci eleman yalnızca 0,64 m³/h üretir.
Uzun kapta basınç kaybı ne kadar artar?
Eleman başına ΔP temiz halde 0,2-0,4 bardır. 4 elemanlı kapta toplam 0,8-1,6 bar, 6 elemanlı kapta 1,2-2,4 bar, 8 elemanlı kapta 1,6-3,2 bar olur. Kap sınırı 3,5 bardır; uzun kaplarda kirlenme marjı daralır.
Son eleman fluxu neden önemli?
Kap boyunca debi azaldığı için son elemanın permeat üretimi en düşüktür. Flux minimum sınırın altına indiğinde o eleman yatırımın karşılığını vermez ve düşük akış hızı nedeniyle kirlenmeye açık hale gelir. Projelendirme yazılımı bu durumda uyarı verir.
Kap boyu için ne kadar alan gerekir?
Eleman değişimi için kabın önünde en az kap boyu kadar boşluk gerekir. 6 elemanlı bir kap 6,3 metre olduğu için toplam yaklaşık 13 metrelik koridor gerekir. Alan kısıtı olan tesislerde 4 elemanlı kaplar veya dikey montaj değerlendirilir.
Uzun kap maliyet avantajı sağlar mı?
Sağlar. 36 elemanlı bir sistem 4 elemanlı kaplarla 9 kap, 6 elemanlı kaplarla 6 kap gerektirir. Kap sayısındaki azalma uç kapak, kilit halkası, port seti ve manifold bağlantısı sayısını doğrudan düşürür. Buna karşılık ΔP ve alan gereksinimi artar.
Kirli suda hangi kap boyu tercih edilmeli?
Daha kısa kaplar tercih edilmelidir. 8 elemanlı bir kapta temiz ΔP 2,4 bara çıkar ve 3,5 bar sınırına yalnızca 1,1 bar marj kalır; kirli beslemelerde bu marj hızla tükenir ve temizlik sıklığı artar.
Kapta boşluk kalırsa ne olur?
Elemanlar basınç altında kayar ve teleskopik açılma riski doğar; bu kalıcı hasardır. Eksik eleman durumunda kör eleman veya uzatma parçası kullanılmalıdır. Montaj sonrası boşluk kontrolü, uç kapak takılmadan önce elle yapılmalıdır.
Deniz suyunda neden 7 elemanlı kap yaygın?
Deniz suyunda recovery yüzde 35-45 bandındadır ve kap boyunca debi fazla azalmaz. Bu, daha uzun kaplara imkân verir ve son elemanın fluxu makul kalır. Ayrıca yüksek besleme debisi, kap çıkış debisi sınırının kolayca sağlanmasını sağlar.
Kap boyu sonradan değiştirilebilir mi?
Kap boyu değiştirilemez; farklı boydaki bir kap yeni bir üründür. Kapasite artışında kap boyu değiştirmek yerine ikinci bir skid eklemek genellikle daha pratiktir. Bu durumda ön arıtmanın toplam debiyi karşıladığı doğrulanmalıdır.
Sisteminiz için uygun kap boyunu ve eleman sayısını, hedef recovery, yerleşim alanı ve besleme suyu kalitesi üzerinden hidrolik sınırlarla birlikte belirlemek mümkündür. Su analiz raporunuzu, hedef debinizi ve yerleşim kısıtlarınızı paylaşırsanız proses mühendisliği ekibimiz kap ve array seçim raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı RO 8040 sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
