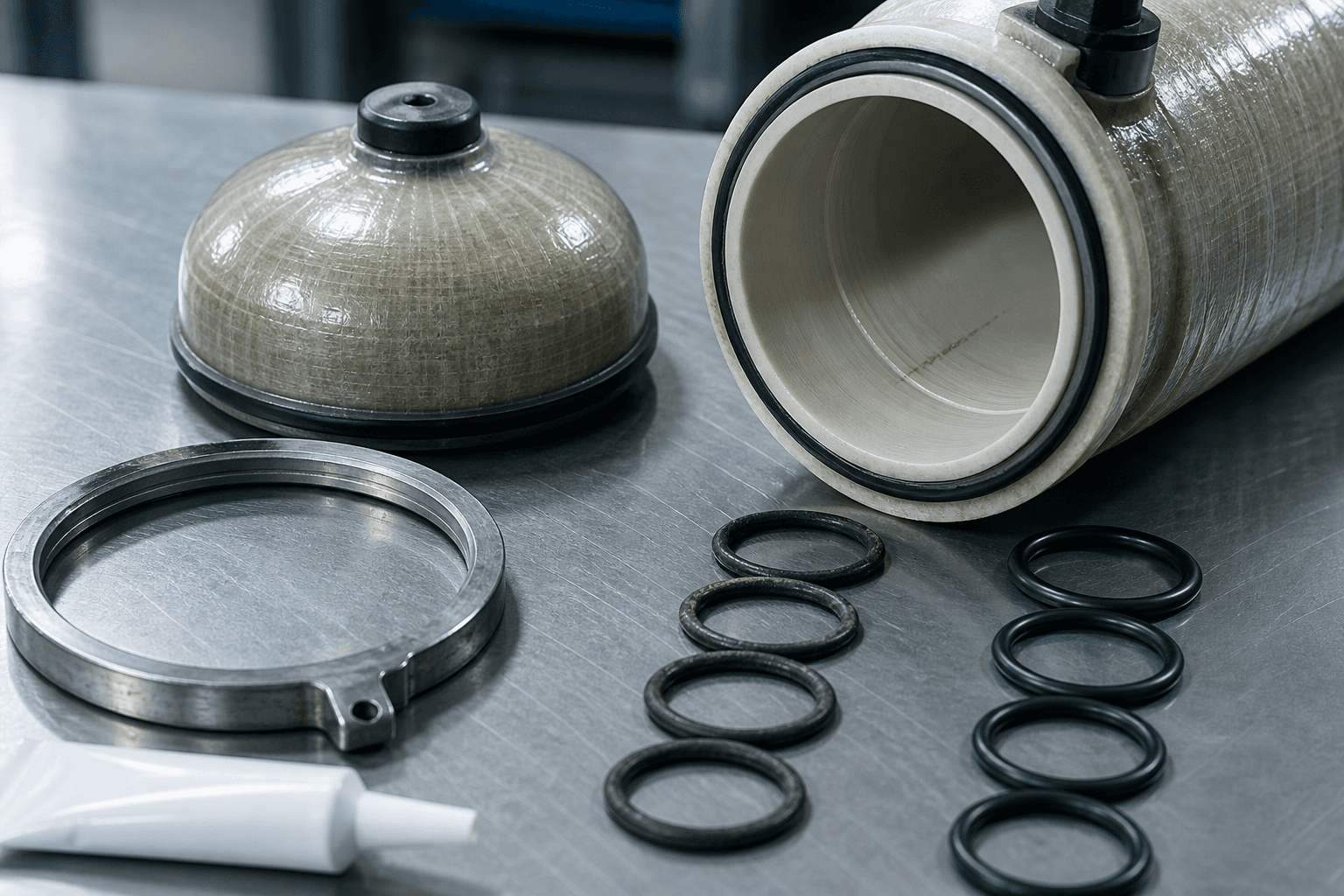

FRP Housing Neden Sızdırır? O-Ring ve Kaçak Teşhisi
Basınç kabı neden sızdırır? Uç kapak, adaptör, port, kilit halkası ve gövde sızıntılarının teşhisi ve kalıcı çözümleri.
FRP basınç kabı beş noktadan sızdırır: uç kapak o-ringi, ürün borusu adaptör o-ringi, port bağlantısı, kilit halkası bölgesi ve gövde yüzeyi. İlk üçü onarılabilir sızdırmazlık sorunlarıdır; kilit halkası ve gövde sızıntıları ise yapısal hasara işaret eder ve kap değişimi gerektirebilir. Sızıntının konumu, nedeni doğrudan gösterir.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Beş sızıntı noktası ve ayırt edici belirtileri
O-ring yıpranma mekanizmaları
İç yüzey çiziklerinin sızdırmazlığa etkisi
Ürün borusu adaptörü ve iç sızıntı
Kilit halkası bölgesi sorunları
Gövde sızıntısı ve yapısal hasar
Port bağlantısı sızıntıları
Doğru yağlayıcı seçimi
Montaj hataları ve önlenmesi
Tekrarlayan sızıntının kök nedeni
Onarım, değişim ve güvenlik
Bu konuda en sık yapılan beş hata ve teşhis kontrol listesi
FRP housing nerelerden sızdırır?
Basınç kabında sızdırmazlık, birden fazla noktada sağlanır. Her nokta farklı bir mekanizmayla çalışır ve farklı nedenlerle bozulur.
Sızıntının konumu, teşhisin ilk ve en belirleyici adımıdır. Görünür su nerede toplanıyorsa, sorun genellikle oradadır.
Ancak bir istisna vardır: ürün borusu adaptörü sızıntısı dışarıya su vermez; besleme suyunun permeata karışmasına yol açar ve iletkenlik sıçramasıyla fark edilir.
Beş sızıntı noktası
Uç kapak o-ringi — Dışa sızıntı; kapak çevresinde görünür su
Ürün borusu adaptör o-ringi — İç sızıntı; permeat iletkenliği sıçraması
Port bağlantısı — Dışa sızıntı; bağlantı çevresinde su
Kilit halkası bölgesi — Dışa sızıntı; yapısal uyarı
Uç kapak o-ringi, kabın iç yüzeyine bastırılarak sızdırmazlık sağlar. Basınç arttıkça o-ring daha güçlü sıkışır; bu, kendi kendini güçlendiren bir sızdırmazlıktır.
Bu mekanizmanın çalışması için üç koşul gerekir: o-ringin esnekliğini koruması, iç yüzeyin pürüzsüz olması ve o-ringin doğru ölçüde olması.
Sızıntı nedenleri
Yaşlanma ve sertleşme — Elastomer zamanla esnekliğini kaybeder
Yanlış yağlayıcı — Petrol türevi yağlar elastomeri bozar
Montajda kesilme veya ezilme — Zorlamalı montaj
Yanlış ölçü — Uyumsuz o-ring kullanımı
Kimyasal uyumsuzluk — Temizlik kimyasalıyla etkileşim
Sıcaklık çevrimleri — Genleşme ve büzülme
Basınç darbesi — Contayı yerinden oynatır
İç yüzey çiziği — Sızdırmazlık yüzeyi bozulmuş
Eksik veya unutulmuş o-ring — Montaj hatası
Belirtiler
Kapak çevresinde damlama veya akış
Basınç yükseldikçe artan sızıntı
Sistem basıncında hafif düşüş
Kapak bölgesinde su izi ve kireç birikimi
Müdahale
Adım 1 — Sistem durdurulur ve basınç tamamen boşaltılır
Adım 2 — Kilit halkası sökülür, kapak çıkarılır
Adım 3 — O-ring çıkarılıp incelenir; kesik, ezilme, sertleşme aranır
Adım 4 — Kap iç yüzeyi temizlenir ve çizik aranır
Adım 5 — Yeni o-ring takılır, gliserinle yağlanır
Adım 6 — Kapak dikkatlice yerleştirilir
Adım 7 — Kilit halkası takılır, tam oturma doğrulanır
Adım 8 — Kademeli basınçlandırma ile test edilir
İç yüzey çiziği sızdırmazlığı nasıl bozar?
Kabın iç yüzeyinde bulunan pürüzsüz liner tabakası, o-ringin sızdırmazlık yapabileceği yüzeyi sağlar. Bu yüzeydeki bir çizik, sızıntı yolu yaratır.
Çizik oluşum nedenleri
Eleman ters yönde çekilmesi — Brine contası takılır ve çizer
Montajda yabancı cisim — Kum, metal parçası
Sert aparat kullanımı — Metal çubukla itme
Media kaçağı — Partiküllerin kap içine girmesi
Aşındırıcı temizlik — Yanlış temizlik yöntemi
Eleman gövdesinde çapak — Hasarlı eleman
Çizik derinliği ve sonuç
Yüzeysel iz — Genellikle sorun yaratmaz
Sığ çizik — O-ring yeni ise sızdırmayabilir
Derin çizik — Tekrarlayan sızıntı; kalıcı sorun
Boydan boya çizik — Kesin sızıntı yolu
Derin veya boydan boya çizikler, o-ring yenilense bile sızıntının tekrarlamasına yol açar. Bu durumda kap değerlendirilmeli, üreticiyle onarım imkânı görüşülmelidir.
Çizik önleme
Elemanlar her zaman besleme yönünde itilerek çıkarılmalı
Ürün borusu adaptörü, permeatı besleme suyundan ayıran bariyerdir. Buradaki o-ring sızdırdığında yüksek basınçlı besleme suyu doğrudan permeata karışır.
Bu sızıntı dışarıya su vermez; bu nedenle görsel olarak fark edilmez. Belirtisi, permeat iletkenliğinde ani ve belirgin sıçramadır.
Belirtiler
Permeat iletkenliğinde ani sıçrama
Kap bazlı profilde tek kapta belirgin sapma
Permeat debisinde hafif artış
Fark basıncında değişim yok
Görsel sızıntı yok
Ayırt etme
Kap bazlı iletkenlik profili çıkarılarak sapan kap belirlenir. Sağlam bir sistemde kaplar arası fark yüzde 10'u geçmez.
Sapan kapta prob testi uygulanarak sızıntının eleman sınırında mı yoksa eleman boyunca mı olduğu belirlenir. O-ring kaynaklı sızıntıda sıçrama eleman sınırındadır.
Müdahale
Adım 1 — Kap bazlı profil çıkarılır, sapan kap belirlenir
Adım 2 — Sistem durdurulur, basınç boşaltılır
Adım 3 — Kapak açılır, elemanlar çıkarılır
Adım 4 — Tüm adaptörler ve o-ringler incelenir
Adım 5 — Adaptörde çatlak veya deformasyon aranır
Adım 6 — Tüm o-ringler yenilenir, gliserinle yağlanır
Port bağlantıları, sistemdeki en sık sızdıran noktalardan biridir.
Sızıntı nedenleri
Conta yıpranması — Yaşlanma
Yanlış conta tipi veya ölçüsü
Bağlantı gevşemesi — Titreşim
Boru gerilmesi — Yetersiz destekleme
Genleşme payı yokluğu — Sıcaklık değişimi
Aşırı sıkma — Conta ezilmesi
Yüzey hasarı — Conta oturma yüzeyinde çizik
Korozyon — Deniz suyunda malzeme hatası
Müdahale
Adım 1 — Sistem durdurulur, basınç boşaltılır
Adım 2 — Bağlantı sökülür
Adım 3 — Conta ve yüzeyler incelenir
Adım 4 — Doğru tip ve ölçüde conta ile yenilenir
Adım 5 — Yüzeyler temizlenir
Adım 6 — Bağlantı elemanları eşit sıkılır
Adım 7 — Aşırı sıkma yapılmaz
Adım 8 — Boru destekleme kontrol edilir
Adım 9 — Kademeli basınçlandırma ile test edilir
Basınç altında müdahale neden yasak?
Basınç altındaki bir bağlantıyı sıkmaya çalışmak, contanın tamamen boşalmasına ve yüksek hızlı su jetine yol açabilir.
16 bar basınçtaki bir jet ciddi yaralanma yaratır; 69 bar basınçta bu risk çok daha büyüktür. Sızıntı her zaman sistem durdurulup basınç boşaltıldıktan sonra giderilmelidir.
O-ring montajında kullanılan yağlayıcı, hem montajı kolaylaştırır hem contayı korur. Yanlış yağlayıcı ise contayı bozar.
Uygun ve uygun olmayan yağlayıcılar
Gliserin — Uygun; en yaygın kullanılan
Üretici onaylı silikon bazlı — Uygun; kontrol edilmeli
Petrol türevi yağ — Uygun değil; elastomeri şişirir ve bozar
Gres — Uygun değil; petrol türevi
Motor yağı — Uygun değil
Sabun ve deterjan — Uygun değil; kalıntı bırakır
Yağlayıcısız montaj — Uygun değil; conta kesilir
Petrol türevi yağ ne yapar?
Petrol türevi yağlar, elastomer malzemeye nüfuz eder ve şişmesine yol açar. Şişen bir conta ölçüsünü kaybeder ve sızdırmazlık yapamaz.
Ayrıca zamanla malzeme yapısı bozulur ve conta sertleşerek çatlar. Bu, montajdan haftalar sonra ortaya çıkan sızıntıların yaygın bir nedenidir.
Doğru uygulama
O-ring temiz olmalı
Gliserin ince bir tabaka halinde uygulanmalı
Aşırı yağlayıcı kullanılmamalı
Montaj sırasında conta bükülmemeli
Yerleşim kontrol edilmeli
Fazla yağlayıcı silinmeli
Gliserin ayrıca gıda ve içme suyu uygulamalarında güvenlidir; bu, ek bir avantajdır.
Montaj hataları nasıl önlenir?
Sızıntıların önemli bir kısmı montaj kaynaklıdır ve doğru prosedürle önlenebilir.
Yaygın montaj hataları
O-ring unutulması — Tam takım kontrol edilmeli
Yanlış ölçü o-ring — Etiketli stok
Yağlayıcısız montaj — Conta kesilir
Petrol türevi yağ — Conta bozulur
Zorlamalı montaj — Conta ezilir
Kap iç yüzeyi temizlenmemesi — Yabancı cisim
Kilit halkası tam oturmaması — Güvenlik riski
Brine contası ters takılması — Baypas
Uç itme diski unutulması — Eleman kayması
Adaptör tam oturmaması — İç sızıntı
Montaj kontrol listesi
Tüm o-ringler yeni ve doğru ölçüde mi
Gliserin veya onaylı yağlayıcı kullanıldı mı
Kap iç yüzeyi temizlendi ve incelendi mi
Yabancı cisim yok mu
Brine contası yönü akış oku ile doğrulandı mı
Elemanlar zorlanmadan yerleştirildi mi
Adaptörler tam oturdu mu
Uç itme diski takıldı mı
Kapak düzgün yerleşti mi
Kilit halkası tam oturdu mu
Seri numaraları ve pozisyonlar kaydedildi mi
Kademeli basınçlandırma
Montaj sonrası doğrudan tasarım basıncına çıkılmamalıdır. Kademeli basınçlandırma, olası bir hatanın düşük basınçta fark edilmesini sağlar.
Düşük basınç (3-5 bar) — İlk görsel kontrol
Her 5 barda — Durup inceleme
Tasarım basıncı — 15 dakika bekletme
Tüm bağlantılar — Kuruluk kontrolü
Tekrarlayan sızıntının kök nedeni nedir?
Aynı noktada tekrarlayan sızıntı, tesadüf değildir. Sistemde kalıcı bir zorlayıcı koşul vardır.
Tekrarlayan sızıntı nedenleri
İç yüzey derin çiziği — O-ring yenilense de sızdırır
Boru gerilmesi — Porta sürekli kuvvet
Yetersiz destekleme — Boru hareketi
Genleşme payı yokluğu — Sıcaklık çevrimleri
Basınç darbesi — Contayı yerinden oynatır
Titreşim — Bağlantı gevşemesi
Yanlış conta malzemesi — Kimyasal uyumsuzluk
Kilit halkası yuvası deformasyonu
Aşırı sıkılmış kelepçe — Gövde deformasyonu
Sık başlat-durdur — Mekanik yorulma
Kök neden araştırması
Adım 1 — Sızıntı geçmişi incelenir; hangi nokta, ne sıklıkta
Adım 2 — Basınç kayıtları incelenir; darbe var mı
Adım 3 — Basınç kaydediciyle darbe ölçümü yapılır
Adım 4 — Boru destekleme ve ankraj kontrol edilir
Adım 5 — Genleşme payı var mı bakılır
Adım 6 — Titreşim ölçümü yapılır
Adım 7 — Kap iç yüzeyi ve kilit yuvası incelenir
Adım 8 — Conta malzemesi kimyasal uyumluluğu doğrulanır
Adım 9 — Kelepçe sıkılığı kontrol edilir
Adım 10 — Başlat-durdur sayısı değerlendirilir
Kalıcı çözümler
VFD ile yumuşak kalkış — Darbe önleme
Boru destekleme ve ankraj iyileştirmesi
Esnek bağlantı elemanı — Genleşme ve titreşim
Titreşim sönümleyici — Pompa çıkışında
Depo hacmi büyütme — Başlat-durdur azaltma
Doğru conta malzemesi seçimi
Kelepçe sıkılığı düzeltmesi
Gerekiyorsa kap değişimi
Sürekli conta değişimi bir çözüm değildir; kök nedene müdahale edilmelidir.
Onarım mı değişim mi?
Sızıntı tespit edildiğinde, sorunun türüne göre farklı müdahaleler uygulanır.
Onarılabilir sorunlar
Uç kapak o-ringi — Conta değişimi
Adaptör o-ringi — Conta değişimi
Adaptör kırığı — Parça değişimi
Port contası — Conta değişimi
Kilit halkası aşınması — Parça değişimi
Brine contası — Conta değişimi
Bağlantı gevşemesi — Yeniden sıkma
Kap değişimi gerektiren durumlar
Gövdede çatlak veya kabarma
Yüzeyde elyaf açığa çıkması
İç yüzeyde derin ve boydan boya çizik
Kilit halkası yuvasında deformasyon
Donma sonrası şekil bozukluğu
Aşırı basınç sonrası yapısal şüphe
Üretici çevrim sınırının aşılması
Karar süreci
Adım 1 — Sızıntı noktası belirlenir
Adım 2 — Basınç boşaltılıp bileşen incelenir
Adım 3 — Hasar türü tespit edilir
Adım 4 — Onarılabilir mi değerlendirilir
Adım 5 — Onarılabilirse parça değiştirilir
Adım 6 — Yapısal hasar varsa kap değiştirilir
Adım 7 — Kök neden araştırılır ve giderilir
Adım 8 — Kademeli basınçlandırma ile doğrulanır
Adım 9 — Olay kayda geçirilir
Güvenlik kuralları nelerdir?
Basınçlı kap sızıntısı, güvenlik açısından ciddiye alınması gereken bir olaydır.
Temel güvenlik kuralları
Basınç altında hiçbir bağlantı sökülmez
Basınç altında sıkma denemesi yapılmaz
Sızıntı tespit edilince sistem durdurulur
Basınç tamamen boşaltılır
Basınç göstergesi sıfır okumalı
Drenajdan akış olmadığı doğrulanmalı
Personel kap ekseninde durmaz
Koruyucu gözlük kullanılır
Kilitleme-etiketleme uygulanır
Hasarlı kap yeniden basınçlandırılmaz
Kilit halkası bölgesi sızıntısında
Bu bölgeden sızıntı özel bir dikkat gerektirir. Kapağın tam tutulmadığı ihtimali vardır ve kapak fırlaması riski bulunur.
Sistem derhal durdurulmalı, personel bölgeden uzaklaştırılmalı ve basınç boşaltıldıktan sonra inceleme yapılmalıdır.
Yüksek basınç sistemlerinde
Deniz suyu sistemlerinde 69 bara varan basınç, sızıntı riskini çok daha ciddi hale getirir. Küçük bir sızıntı bile yüksek hızlı jet yaratabilir.
Bu sistemlerde güvenlik prosedürleri yazılı olmalı, personel eğitilmeli ve tatbikat yapılmalıdır.
O-ring malzemesi nasıl seçilir?
O-ring malzemesi, temas ettiği suyun kimyasına ve kullanılan temizlik kimyasallarına göre seçilir.
Yaygın elastomer malzemeler
EPDM — Su ve alkali kimyasallara dayanıklı; en yaygın; gıda sınıfı seçenekleri var
NBR (nitril) — Yağa dayanıklı; su uygulamalarında sınırlı
Viton (FKM) — Kimyasal direnç yüksek; asit temizliğe uygun; pahalı
Silikon — Gıda uyumlu; mekanik dayanımı düşük
PTFE kaplı — Özel uygulamalar; kimyasal direnç yüksek
Seçim kriterleri
Su kimyası — Klorür, pH, sıcaklık
Temizlik kimyasalları — Alkali ve asit direnci
Sıcaklık aralığı — Sürekli ve temizlik sıcaklığı
Basınç — Sıkışma davranışı
Sertlik (Shore) — Üretici tavsiyesi
Sertifikasyon — İçme suyu ve gıda uygulamalarında
Yaşlanma direnci — Ozon ve UV
EPDM neden yaygın?
EPDM, su uygulamalarında geniş bir sıcaklık ve pH aralığında iyi performans gösterir. Alkali temizlik kimyasallarına dirençlidir ve makul maliyetlidir.
Ancak yağ ve gres ile temasında bozulur; bu, petrol türevi yağların neden kullanılmaması gerektiğinin bir başka nedenidir.
Yanlış malzeme belirtileri
Contada şişme — Kimyasal uyumsuzluk
Sertleşme ve çatlama — Yaşlanma veya sıcaklık
Yumuşama ve deformasyon — Kimyasal saldırı
Renk değişimi — Kimyasal etkileşim
Kısa ömür — Uyumsuz malzeme
Bu belirtiler görüldüğünde conta malzemesi ve kimyasal uyumluluğu gözden geçirilmelidir.
Conta ömrü ne kadar ve nasıl uzatılır?
O-ring ve contalar, düzenli değişim gerektiren sarf bileşenleridir.
Beklenen ömür
Uç kapak o-ringi — 2-4 yıl; her eleman değişiminde yenilenmeli
Adaptör o-ringi — 2-4 yıl; her eleman değişiminde yenilenmeli
Brine contası — Eleman ömrüyle birlikte
Port contası — 3-5 yıl
Flanş contası — 3-5 yıl
Kilit halkası — 5-10 yıl; aşınmaya göre
Ömrü kısaltan etkenler
Yanlış yağlayıcı — Petrol türevi
Kimyasal uyumsuzluk — Yanlış malzeme
Yüksek sıcaklık — Hızlanan yaşlanma
Sık temizlik — Kimyasal maruziyet
Basınç çevrimleri — Mekanik yorulma
Basınç darbeleri — Ani deformasyon
UV maruziyeti — Dış ortamda
Ozon — Elastomer yaşlanması
Ömrü uzatan önlemler
Her eleman değişiminde tüm o-ringleri yenilemek
Yalnızca gliserin veya onaylı yağlayıcı kullanmak
Doğru malzeme sınıfı seçmek
Temizlik sıcaklık ve pH sınırlarına uymak
Basınç darbelerini önlemek
VFD ile yumuşak kalkış
Depolamada UV ve ozondan korumak
Yedek contaları uygun koşullarda saklamak
Yedek contaların depolanması da önemlidir: UV, ozon ve yüksek sıcaklık, kullanılmadan bekleyen contaların da yaşlanmasına yol açar.
Sızıntı önleyici tasarım kararları
Sızıntı riskinin büyük kısmı, tasarım aşamasında alınacak kararlarla azaltılabilir.
Tasarım kararları
Yan giriş port tipi — Eleman değişiminde bağlantı sökme sayısı azalır
Kilitli uç eleman tasarımı — Adaptör ve o-ring sayısı azalır
Uzun kap tercihi — Kap ve bağlantı sayısı azalır
VFD ile yumuşak kalkış — Basınç darbesi önlenir
Genleşme payı — Boru gerilmesi önlenir
Esnek bağlantı — Titreşim izolasyonu
Doğru boru destekleme — Porta kuvvet aktarımı önlenir
Uygun kelepçe ve yastıklama — Gövde deformasyonu önlenir
Depo hacmi — Başlat-durdur sayısı azalır
Doğru conta malzemesi — Kimyasal uyumluluk
Bağlantı sayısı ve risk
Her bağlantı bir potansiyel sızıntı noktasıdır. 57 elemanlı bir 4 inç sisteminde o-ring ve conta sayısı, 12 elemanlı bir 8 inç sisteminin birkaç katıdır.
Bu, kap çapı ve boyu seçiminde dikkate alınması gereken bir faktördür. Bağlantı sayısı azaldıkça sızıntı olasılığı da azalır.
Kilitli uç tasarımı
Bazı eleman tasarımlarında elemanlar ayrı adaptör kullanmadan birbirine kenetlenir. Bu, adaptör ve o-ring sayısını azaltır ve sızıntı riskini düşürür.
Ancak kilitli uçlu ve standart adaptörlü elemanlar aynı kapta karıştırılamaz; sipariş öncesinde sistem tipi doğrulanmalıdır.
Sızıntı olayları kaydedilmediğinde, tekrarlayan bir sorunun kalıcı bir nedeni olduğu fark edilmez.
Kayda geçirilecek bilgiler
Tarih ve saat
Sızıntı konumu — Kap numarası ve nokta
Sızıntı şiddeti — Damlama, akış
Çalışma basıncı — Sızıntı anındaki
Son eleman değişimi tarihi
Kullanılan conta tipi ve ölçüsü
Kullanılan yağlayıcı
Yapılan müdahale
Değiştirilen parçalar
Kök neden değerlendirmesi
Alınan önleyici aksiyon
Test sonucu
Kayıtların kullanımı
Tekrarlayan sorunların tespiti — Aynı nokta, aynı kap
Conta ömrü değerlendirmesi — Değişim aralıkları
Kök neden analizi — Örüntü tespiti
Yedek parça planlaması — Tüketim verisi
Garanti talebi — Belge
Bakım programı iyileştirmesi
Aynı kapta veya aynı noktada tekrarlayan sızıntılar, ancak kayıt tutulduğunda görünür hale gelir. Bu, kalıcı çözüme giden ilk adımdır.
Örüntü analizi
Kayıtlar biriktiğinde bazı örüntüler ortaya çıkabilir:
Belirli bir kapta yoğunlaşma — İç yüzey veya konum sorunu
Belirli bir mevsimde artış — Sıcaklık genleşmesi
Eleman değişimi sonrası — Montaj kalitesi
Temizlik sonrası — Kimyasal uyumluluk
Basınç dalgalanması sonrası — Darbe
Bu örüntüler, kök nedene doğrudan işaret eder.
Sızıntının maliyeti nedir?
Sızıntı, yalnızca su kaybı değil; üretim kaybı, enerji israfı ve güvenlik riski demektir.
Maliyet kalemleri
Su kaybı — Sızan basınçlı su
Enerji kaybı — O suyu basınçlandırmak için harcanan enerji
Üretim duruşu — Müdahale süresi
İşçilik — Sökme, inceleme, montaj
Yedek parça — Conta ve bileşenler
Kalite riski — İç sızıntıda permeat kirlenmesi
Güvenlik riski — Yaralanma ihtimali
Ekipman hasarı — Korozyon ve zemin hasarı
Örnek hesap
0,2 m³/h sızıntı olan bir sistemde, 16,6 bar basınçta:
Adım 1, günlük su kaybı (16 saat) — 3,2 m³
Adım 2, yıllık su kaybı (300 gün) — 960 m³
Adım 3, o suyun basınçlandırma enerjisi — (0,2 × 16,6) ÷ (36 × 0,75) = 0,12 kW
Adım 4, yıllık enerji kaybı — 0,12 × 16 × 300 = 576 kWh
Adım 5, müdahale duruşu — 4 saat
Adım 6, üretim kaybı — 4 × 25 = 100 m³
Adım 7, yorum — Conta bedeli bu kalemlerin çok altında
Bu hesap, sızıntının hızla giderilmesinin neden ekonomik olduğunu gösterir.
İç sızıntının maliyeti
Ürün borusu adaptör sızıntısı, dışarıya su vermez ama permeat kalitesini bozar. Kalite dışı üretim, tüm ürün deposunu etkileyebilir.
25 m³/h üreten bir sistemde 24 saat fark edilmeyen bir iç sızıntı, 400 m³ kalite dışı üretim demektir. Bu, online iletkenlik izlemesinin neden kritik olduğunu gösterir.
Sızıntı önleme bakım programı
Sızıntı riski, planlı bakımla belirgin azaltılabilir.
Periyodik kontrol programı
Günlük — Görsel sızıntı kontrolü; tüm bağlantılar
Günlük — Permeat iletkenliği; iç sızıntı göstergesi
Haftalık — Kap bazlı iletkenlik farkı kontrolü
Aylık — Bağlantı sıkılık kontrolü
Üç aylık — Boru destekleme ve ankraj kontrolü
Altı aylık — Kelepçe sıkılığı ve yastıklama
Yıllık — Gövde dış yüzeyi detaylı inceleme
Yıllık — Kilit halkası ve segman aşınması
Her eleman değişiminde — Tüm o-ringler yenilenir
Görsel kontrol neye bakmalı?
Bağlantı çevresinde nem veya damlama
Kireç veya tuz birikimi — Geçmiş sızıntı izi
Paslanma izi — Metal bileşenlerde
Gövde yüzeyinde kabarma
Elyaf açığa çıkması
Kelepçe bölgesinde deformasyon
Boru hareketi veya sarkma
Kireç veya tuz birikimi, aktif olmasa bile geçmişte bir sızıntı olduğunu gösterir ve araştırılmalıdır.
Bakım kaydı
Her kontrolde gözlemler kaydedilmelidir. Küçük bir nem izi, aylar sonra büyüyen bir sızıntının ilk belirtisi olabilir.
Kayıt tutulduğunda bu gelişim izlenebilir ve müdahale zamanında yapılır.
Devreye almada sızıntı görülürse
Yeni kurulan veya eleman değişimi yapılan bir sistemde ilk basınçlandırmada sızıntı görülmesi, montaj hatasına işaret eder.
Olası montaj hataları
O-ring unutulmuş veya eksik
O-ring yanlış ölçüde
O-ring montajda kesilmiş veya ezilmiş
Yağlayıcı kullanılmamış
Petrol türevi yağ kullanılmış
Kapak tam yerleşmemiş
Kilit halkası tam oturmamış
Adaptör tam oturmamış
Conta yüzeyinde yabancı cisim
Bağlantı elemanları eşit sıkılmamış
Müdahale sırası
Adım 1 — Basınç derhal düşürülür
Adım 2 — Sistem tamamen boşaltılır
Adım 3 — Sızıntı noktası belirlenir
Adım 4 — İlgili bileşen sökülür
Adım 5 — O-ring ve yüzeyler incelenir
Adım 6 — Hata tespit edilir ve düzeltilir
Adım 7 — Yeniden monte edilir
Adım 8 — Kademeli basınçlandırma tekrarlanır
Kademeli basınçlandırmanın değeri
Doğrudan tasarım basıncına çıkılsaydı, bu montaj hatası yüksek basınçta ortaya çıkacaktı. Kademeli basınçlandırma, hatanın düşük basınçta ve güvenli koşullarda fark edilmesini sağlar.
Bu nedenle her montaj sonrası kademeli basınçlandırma zorunlu bir adımdır.
İlk hafta izlemesi
Devreye alma sonrası ilk hafta, tüm bağlantılar günlük görsel kontrol edilmelidir. Montaj kaynaklı sorunlar genellikle bu dönemde ortaya çıkar.
Ayrıca kap bazlı iletkenlik profili çıkarılarak iç sızıntı olup olmadığı doğrulanmalıdır.
Sızıntı ve mevsimsel etkiler
Sıcaklık değişimleri, sızıntı riskini mevsimsel olarak değiştirebilir.
Mevsimsel etkiler
Sıcaklık düşüşü — Malzeme büzülür; conta sıkışması azalır
Sıcaklık yükselişi — Genleşme; boru gerilmesi artar
Kış — Conta sertleşir; esneklik azalır
Yaz — Yüksek sıcaklık; conta yaşlanması hızlanır
Donma riski — Gövde hasarı
Kışın artan basınç ihtiyacı — Conta üzerinde daha yüksek yük
Kış aylarında
Su sıcaklığı düştüğünde aynı debiyi üretmek için daha yüksek basınç gerekir. Bu, contalar üzerindeki yükü artırır.
Ayrıca düşük sıcaklıkta elastomer sertleşir ve esnekliği azalır; bu, sızdırmazlık performansını düşürebilir.
Kış aylarında sızıntı şikayetlerinin artması bu iki etkinin birleşiminden kaynaklanır.
Genleşme ve büzülme
Sıcaklık değişimleri boru hattında genleşme ve büzülme yaratır. Genleşme payı bırakılmamışsa bu, porta kuvvet aktarır.
Esnek bağlantı elemanları ve doğru destekleme, bu etkiyi ortadan kaldırır.
Donma koruması
Donma riski olan ortamlarda sistem tamamen boşaltılmalı veya ortam sıcaklığı kontrol altında tutulmalıdır. Donmuş bir kapta gövde hasarı kalıcıdır.
Mevsimlik çalışan tesislerde bu, kış hazırlığının zorunlu bir adımıdır.
Yedek conta stoğu nasıl planlanır?
Sızıntıya hızlı müdahale, doğru yedek parçanın elde bulunmasına bağlıdır.
Stokta bulundurulacak parçalar
Uç kapak o-ringi — Kap sayısının iki katı
Ürün borusu adaptör o-ringi — Eleman sayısı kadar
Brine contası — Eleman sayısı kadar
Port contası — Her tip ve ölçüden
Flanş contası — Her ölçüden
Kaplin conta ve segmanı
Kilit halkası — En az bir yedek
Uç itme diski — Kap sayısı kadar
Adaptör — Birkaç adet
Gliserin — Yeterli miktar
Stok organizasyonu
Ölçü ve tipe göre etiketlenmeli
Kap ve eleman modeliyle eşleştirilmeli
UV ve ozondan korunmalı
Serin ve kuru ortamda saklanmalı
Kullanım tarihi takip edilmeli
Kritik parçalar için minimum stok tanımlanmalı
Her kullanımda stok güncellenmeli
Etiketleme neden önemli?
Farklı ölçülerde contalar görsel olarak benzer olabilir. Yanlış ölçüde bir conta, montaj sonrası sızıntıya yol açar ve tüm işlem tekrarlanır.
Etiketleme ve düzenli stok, bu hatayı önler. Ayrıca acil müdahalede doğru parçaya hızlı erişim sağlar.
Conta raf ömrü
Kullanılmadan bekleyen contalar da yaşlanır. UV, ozon ve yüksek sıcaklık bu süreci hızlandırır.
Bu nedenle contalar orijinal ambalajında, serin ve karanlık bir ortamda saklanmalı ve önce giren önce çıkar ilkesiyle kullanılmalıdır.
Sızıntı sonrası doğrulama nasıl yapılır?
Müdahale sonrası sızıntının tamamen giderildiği doğrulanmalıdır.
Doğrulama adımları
Adım 1 — Sistem yavaşça doldurulur
Adım 2 — Hava tahliyesi yapılır
Adım 3 — Düşük basınçta (3-5 bar) görsel kontrol
Adım 4 — Her 5 barda durup inceleme
Adım 5 — Tasarım basıncına ulaşılır
Adım 6 — 15 dakika bekletilir
Adım 7 — Tüm bağlantılar kuruluk açısından kontrol edilir
Adım 8 — Kap bazlı iletkenlik profili çıkarılır
Adım 9 — Permeat iletkenliği referansla karşılaştırılır
Adım 10 — Sonuç kayda geçirilir
İç sızıntı doğrulaması
Ürün borusu adaptörü sızıntısında görsel kontrol yeterli değildir. Kap bazlı iletkenlik profili çıkarılmalı ve önceki değerlerle karşılaştırılmalıdır.
Sapan kabın değeri diğerlerine yaklaşmışsa sızıntı giderilmiş demektir.
İlk hafta izlemesi
Müdahale sonrası ilk hafta günlük görsel kontrol yapılmalıdır. Bazı sızıntılar hemen değil, birkaç basınç çevriminden sonra ortaya çıkar.
Ayrıca permeat iletkenliği günlük izlenmeli ve kararlı kaldığı doğrulanmalıdır.
Kayıt
Müdahale, kullanılan parçalar, test sonucu ve kök neden değerlendirmesi kayda geçirilmelidir. Bu kayıt, tekrarlayan sorunların tespitinde kullanılır.
Sık yapılan 5 hata
Hata 1: O-ringleri petrol türevi yağla yağlamak
Petrol türevi yağlar elastomere nüfuz eder ve contayı şişirir; conta ölçüsünü kaybeder, zamanla sertleşir ve çatlar. Bu, montajdan haftalar sonra ortaya çıkan sızıntıların yaygın nedenidir. Doğrusu, yalnızca gliserin veya üretici onaylı yağlayıcı kullanmak ve ince bir tabaka halinde uygulamaktır.
Hata 2: Basınç altında sızıntıyı gidermeye çalışmak
Basınç altındaki bir bağlantıyı sıkmaya çalışmak, contanın tamamen boşalmasına ve yüksek hızlı su jetine yol açabilir; 16 bar basınçta bile ciddi yaralanma riski vardır. Doğrusu, sızıntı tespit edilince sistemi durdurmak, basıncı tamamen boşaltmak ve ancak bundan sonra müdahale etmektir.
Hata 3: Elemanı ters yönde çekmek
Elemanlar ters yönde çekildiğinde brine contası kabın iç yüzeyine takılır ve hem contayı hem liner yüzeyini çizer; derin bir çizik tekrarlayan sızıntının kalıcı nedeni olur. Doğrusu, elemanları her zaman besleme yönünde itip konsantre ucundan almak ve uzun kaplarda uygun aparat kullanmaktır.
Hata 4: Tekrarlayan sızıntıda sadece conta değiştirmek
Aynı noktada tekrarlayan sızıntı, boru gerilmesi, basınç darbesi, iç yüzey çiziği veya titreşim gibi kalıcı bir nedene işaret eder; sürekli conta değişimi semptomu erteler. Doğrusu, kök nedeni araştırmak, boru destekleme ve genleşme düzenini gözden geçirmek, darbe ölçümü yapmaktır.
Hata 5: Gövde sızıntısını hafife almak
Gövde yüzeyinden sızıntı, yapıda hasar olduğunu gösterir ve kap yeniden basınçlandırılmamalıdır; yüzeyde kabarma veya elyaf açığa çıkması da aynı şekilde değerlendirilir. Doğrusu, kabı devre dışı bırakmak, değiştirmek ve kök nedeni araştırmaktır: basınç kayıtları, darbe, donma, kelepçe ve boru gerilmesi.
Sızıntı teşhis kontrol listesi
Teşhis kontrol listesi
Sızıntı noktası görsel olarak belirlendi mi?
Uç kapak, port, kilit halkası veya gövde; hangisi?
Görsel sızıntı yok ama iletkenlik yükseldi mi?
Kap bazlı iletkenlik profili çıkarıldı mı?
Sapan kap belirlendi mi?
Sızıntı basınçla artıyor mu?
Sızıntı ilk kez mi, tekrarlıyor mu?
Son eleman değişimi ne zaman yapıldı?
Kullanılan yağlayıcı türü nedir?
O-ring ölçüleri doğru muydu?
Basınç darbesi kaydı var mı?
Boru destekleme ve genleşme payı var mı?
Titreşim gözlemleniyor mu?
Kelepçe sıkılığı uygun mu?
Gövdede kabarma veya elyaf açığa çıkması var mı?
Kilit halkası ve yuvası incelendi mi?
Müdahale kontrol listesi
Sistem durduruldu mu?
Basınç tamamen boşaltıldı mı?
Basınç göstergesi sıfır okuyor mu?
Drenajdan akış olmadığı doğrulandı mı?
Kilitleme-etiketleme uygulandı mı?
Personel kap ekseninde değil mi?
Koruyucu ekipman kullanıldı mı?
İlgili bileşen sökülüp incelendi mi?
Tüm o-ringler yenilendi mi?
Gliserin veya onaylı yağlayıcı kullanıldı mı?
Kap iç yüzeyi temizlenip incelendi mi?
Yapısal hasar var mı değerlendirildi mi?
Kök neden araştırıldı mı?
Önleyici aksiyon planlandı mı?
Kademeli basınçlandırma ile test edildi mi?
Olay kayda geçirildi mi?
Sık Sorulan Sorular
FRP housing nerelerden sızdırır?
Beş noktadan: uç kapak o-ringi, ürün borusu adaptör o-ringi, port bağlantısı, kilit halkası bölgesi ve gövde yüzeyi. İlk üçü onarılabilir sızdırmazlık sorunlarıdır; kilit halkası ve gövde sızıntıları yapısal hasara işaret eder ve kap değişimi gerektirebilir.
Görünür sızıntı yok ama iletkenlik yükseldi, neden?
Ürün borusu adaptör o-ringi sızdırıyor olabilir. Bu sızıntı dışarıya su vermez; yüksek basınçlı besleme suyunun doğrudan permeata karışmasına yol açar. Kap bazlı iletkenlik profili çıkarılarak sapan kap belirlenir ve prob testiyle doğrulanır.
O-ring hangi yağlayıcıyla yağlanmalı?
Yalnızca gliserin veya üretici onaylı yağlayıcı kullanılmalıdır. Petrol türevi yağlar elastomere nüfuz eder, contayı şişirir ve ölçüsünü bozar; zamanla sertleşip çatlar. Gliserin ayrıca gıda ve içme suyu uygulamalarında güvenlidir.
İç yüzey çiziği sızıntı yapar mı?
Derin veya boydan boya çizikler sızıntı yolu yaratır ve o-ring yenilense bile sızıntı tekrarlar. Yüzeysel izler genellikle sorun yaratmaz. Çizik, çoğunlukla elemanın ters yönde çekilmesi sonucu brine contasının takılmasıyla oluşur.
Kilit halkası bölgesinden sızıntı ne demek?
Ciddi bir uyarıdır. Kapağın tam olarak tutulmadığı ihtimali vardır ve basınç altında kapağın fırlaması riski bulunur. Sistem derhal durdurulmalı, personel bölgeden uzaklaştırılmalı ve basınç boşaltıldıktan sonra kilit halkası ile yuvası incelenmelidir.
Gövdeden sızan bir kap kullanılabilir mi?
Kullanılamaz. Gövde sızıntısı yapısal hasar demektir ve kap yeniden basınçlandırılmamalıdır. Yüzeyde kabarma veya elyaf açığa çıkması da aynı şekilde değerlendirilir. Kap değiştirilmeli ve kök neden araştırılmalıdır.
Basınç altında sızıntı sıkılarak giderilebilir mi?
Giderilemez ve denenmemelidir. Basınç altındaki bir bağlantıyı sıkmaya çalışmak, contanın tamamen boşalmasına ve yüksek hızlı su jetine yol açabilir. Sistem durdurulmalı, basınç tamamen boşaltılmalı ve ancak bundan sonra müdahale edilmelidir.
Sızıntı neden tekrarlıyor?
Kalıcı bir zorlayıcı koşul vardır: iç yüzey derin çiziği, boru gerilmesi, yetersiz destekleme, genleşme payı yokluğu, basınç darbesi, titreşim veya yanlış conta malzemesi. Sürekli conta değişimi çözüm değildir; kök neden araştırılmalı ve giderilmelidir.
Montaj sonrası nasıl test edilmeli?
Kademeli basınçlandırma yapılmalıdır: önce 3-5 bar düşük basınçta görsel kontrol, sonra her 5 barda durup inceleme, tasarım basıncında 15 dakika bekletme ve tüm bağlantılarda kuruluk kontrolü. Doğrudan tasarım basıncına çıkmak, hatanın yüksek basınçta ortaya çıkması demektir.
Hangi durumlarda kap değiştirilmeli?
Gövdede çatlak veya kabarma, yüzeyde elyaf açığa çıkması, iç yüzeyde derin ve boydan boya çizik, kilit halkası yuvasında deformasyon, donma sonrası şekil bozukluğu veya üretici çevrim sınırının aşılması durumlarında kap değiştirilmelidir.
Sisteminizdeki sızıntının nedenini ve kalıcı çözümünü, sızıntı konumu ve işletme kayıtlarınız üzerinden belirlemek mümkündür. Sızıntı geçmişinizi, basınç kayıtlarınızı ve son bakım bilgilerinizi paylaşırsanız proses mühendisliği ekibimiz teşhis ve önleyici aksiyon raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı RO 8040 sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
