RO normalizasyonu nasıl yapılır? Sıcaklık düzeltme faktörü, net itici basınç, normalize debi, tuz geçişi ve fark basıncı hesapları.
Normalizasyon, ölçülen RO performans verilerini devreye alma koşullarına çevirerek gerçek performans değişimini ortaya çıkaran hesaptır. Sıcaklık, basınç, besleme derişimi ve recovery farkları düzeltilmeden yapılan karşılaştırma yanıltıcıdır. Üç gösterge normalize edilir: permeat debisi, tuz geçişi ve fark basıncı. Temizlik eşiği yüzde 15, değişim eşiği ise debide yüzde 25-30 düşüştür.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Normalizasyonun neden zorunlu olduğu ve neyi düzelttiği
Sıcaklık düzeltme faktörünün hesaplanması
Net itici basınç hesabı ve debi normalizasyonu
Tuz geçişi normalizasyonu ve ortalama derişim hesabı
Fark basıncı normalizasyonu ve debi düzeltmesi
Adım adım tam hesap örneği
Referans veri setinin oluşturulması
Eğilim grafiklerinin çizilmesi ve okunması
Eşik değerleri ve alarm tanımları
Üç göstergeli teşhis matrisi
İzleme sisteminin kurulması ve kayıt düzeni
Bu konuda en sık yapılan beş hata ve izleme kontrol listesi
Normalizasyon nedir ve neden zorunludur?
Normalizasyon, farklı koşullarda alınmış ölçümleri ortak bir referans koşula çevirerek karşılaştırılabilir hale getiren hesaptır. Ters osmoz sistemlerinde performans, dört değişkenden doğrudan etkilenir: sıcaklık, basınç, besleme derişimi ve recovery.
Bu değişkenlerin herhangi biri değiştiğinde ölçülen debi ve iletkenlik değişir. Bu değişim membranın durumuyla ilgili olmayabilir; tamamen dış koşullardan kaynaklanıyor olabilir.
En çarpıcı örnek sıcaklıktır. 25 °C'de 25 m³/h üreten bir sistem, 8 °C su sıcaklığında yalnızca 14,8 m³/h üretir. Ham okumaya bakan bir işletmeci yüzde 41 performans kaybı görür ve gereksiz bir kimyasal temizlik yapar; oysa sistem tamamen sağlamdır.
Normalizasyonun düzelttiği değişkenler
Su sıcaklığı — Membranın geçirgenliğini doğrudan etkiler
Besleme basıncı — Net itici basıncı belirler
Besleme derişimi — Ozmotik basıncı ve tuz geçişini belirler
Recovery — Ortalama derişimi belirler
Permeat karşı basıncı — Net itici basınçtan düşer
Debi (ΔP için) — Basınç kaybı debiye bağlıdır
Normalize edilen üç gösterge
Normalize permeat debisi — Membranın su geçirgenliğini gösterir
Normalize tuz geçişi — Membranın ayırma kabiliyetini gösterir
Normalize fark basıncı — Besleme kanalındaki tıkanmayı gösterir
Bu üç gösterge birlikte okunduğunda, sorunun türü neredeyse kesin olarak belirlenir. Tek gösterge yanıltıcıdır.
Sıcaklık düzeltme faktörü (TCF), ölçülen debiyi 25 °C referans koşuluna çeviren çarpandır. Membran geçirgenliği sıcaklıkla değiştiği için bu düzeltme zorunludur.
TCF formülü
TCF = exp[2640 × (1/(273 + T) − 1/298)]
Buradaki T, ölçüm anındaki su sıcaklığıdır (°C). Formüldeki 2640 katsayısı, poliamit membranlar için kullanılan tipik bir değerdir; üreticiye göre küçük farklılıklar gösterebilir.
Adım adım TCF hesabı
Su sıcaklığı 12 °C için:
Adım 1, mutlak sıcaklık — 273 + 12 = 285 K
Adım 2, ilk terim — 1 ÷ 285 = 0,003509
Adım 3, ikinci terim — 1 ÷ 298 = 0,003356
Adım 4, fark — 0,003509 − 0,003356 = 0,000153
Adım 5, çarpım — 2640 × 0,000153 = 0,404
Adım 6, üstel — exp(0,404) = 1,50
Adım 7, sonuç — TCF = 1,50
Sıcaklığa göre TCF tablosu
5 °C — TCF: 1,88
8 °C — TCF: 1,69
10 °C — TCF: 1,58
12 °C — TCF: 1,50
15 °C — TCF: 1,37
18 °C — TCF: 1,25
20 °C — TCF: 1,18
22 °C — TCF: 1,10
25 °C — TCF: 1,00 (referans)
28 °C — TCF: 0,92
30 °C — TCF: 0,86
35 °C — TCF: 0,75
TCF nasıl uygulanır?
Ölçülen debi, TCF ile çarpılarak 25 °C eşdeğerine çevrilir. 12 °C'de 19,2 m³/h ölçülen bir sistemde:
19,2 × 1,50 = 28,8 m³/h eşdeğer debi
Bu değer, referans koşulda ölçülmüş debiyle doğrudan karşılaştırılabilir.
Net itici basınç nasıl hesaplanır?
Net itici basınç (NDP), membranı gerçekten zorlayan basınçtır ve permeat debisini belirleyen tek değişkendir. Debi normalizasyonunda basınç düzeltmesi bu değer üzerinden yapılır.
NDP formülü
NDP = Besleme basıncı − Ortalama ozmotik basınç − (ΔP ÷ 2) − Permeat karşı basıncı
ΔP'nin yarısının alınması, basınç kaybının membran boyunca doğrusal dağıldığı kabulünden gelir.
Adım 13, referansla karşılaştırma — 29,6 ÷ 25 = 1,18
Adım 14, yorum — Normalize debi referansın üzerinde; performans kaybı yok
Bu hesap, ham okumada yüzde 23 düşüş görülen bir sistemde aslında hiç kayıp olmadığını gösterir. Düşüşün tamamı sıcaklıktan kaynaklanmaktadır.
Kayıp olan bir örnek
Aynı sistem eylül ayında 24 °C suda 19,8 m³/h okusaydı:
Adım 1, TCF (24 °C) — Yaklaşık 1,02
Adım 2, sıcaklık düzeltmesi — 19,8 × 1,02 = 20,2 m³/h
Adım 3, basınç düzeltmesi ihmal edilirse — 20,2 m³/h
Adım 4, referansla karşılaştırma — 20,2 ÷ 25 = 0,81
Adım 5, kayıp — %19
Adım 6, yorum — Temizlik eşiği olan %15 aşılmış; müdahale gerekli
Normalize tuz geçişi nasıl hesaplanır?
Tuz geçişi, membranın ayırma kabiliyetinin göstergesidir. Normalizasyon, besleme derişimi ve recovery farklarını düzeltir.
Tuz geçişi tanımı
Tuz geçişi = (Permeat derişimi ÷ Ortalama besleme derişimi) × 100
Ortalama besleme derişimi, besleme ve konsantre derişimlerinin ortalamasıdır. Yalnızca besleme derişimi kullanılırsa, recovery farkları düzeltilmemiş olur.
Adım 1, referans ortalama derişim — (800 + 3.200) ÷ 2 = 2.000 ppm
Adım 2, referans tuz geçişi — (9 ÷ 2.000) × 100 = %0,45
Adım 3, mevcut konsantre — 1.200 × 4 = 4.800 ppm
Adım 4, mevcut ortalama derişim — (1.200 + 4.800) ÷ 2 = 3.000 ppm
Adım 5, mevcut tuz geçişi — (15 ÷ 3.000) × 100 = %0,50
Adım 6, artış — (0,50 − 0,45) ÷ 0,45 = %11
Adım 7, yorum — Artış %15 eşiğinin altında; izlemeye devam
Ham değerlere bakıldığında permeat 9 ppm'den 15 ppm'e çıkmış, yani yüzde 67 artmış görünür. Normalize hesap, gerçek artışın yüzde 11 olduğunu gösterir; farkın büyük kısmı besleme derişimindeki artıştan gelir.
Sıcaklık düzeltmesi tuz geçişinde
Sıcaklık, tuz geçişini de etkiler; her 1 °C artış tuz geçişini yaklaşık yüzde 3 artırır. Hassas karşılaştırmalarda bu düzeltme de uygulanmalıdır.
Pratik uygulamada, ölçümler benzer sıcaklıklarda alınıyorsa bu düzeltme ihmal edilebilir. Mevsimsel karşılaştırmalarda ise mutlaka uygulanmalıdır.
Üs değeri, akış rejimine bağlı olarak 1,4-1,7 arasında değişir; pratik hesaplarda 1,5 kullanılır.
Adım adım hesap
Referans: 33,33 m³/h besleme debisi, 2,2 bar ΔP.
Mevcut: 30,0 m³/h besleme debisi, 2,4 bar ΔP.
Adım 1, debi oranı — 33,33 ÷ 30,0 = 1,111
Adım 2, üs uygulaması — 1,111^1,5 = 1,171
Adım 3, normalize ΔP — 2,4 × 1,171 = 2,81 bar
Adım 4, referansla karşılaştırma — 2,81 ÷ 2,2 = 1,28
Adım 5, artış — %28
Adım 6, yorum — Temizlik eşiği olan %15 aşılmış; kirlenme var
Ham okumada ΔP 2,2'den 2,4 bara çıkmış, yani yüzde 9 artmış görünür. Normalize hesap, debinin de düştüğünü dikkate alarak gerçek artışın yüzde 28 olduğunu gösterir.
Kademe bazlı ΔP
Fark basıncı, kademe bazında ayrı izlenmelidir. Artışın hangi kademede olduğu kirlenme tipini doğrudan gösterir.
Birinci kademede artış — Kolloidal, partikül veya organik kirlenme
Son kademede artış — Kışır
Tüm kademelerde artış — Biyolojik kirlenme veya genel yük
Referans veri seti nasıl oluşturulur?
Normalizasyon, devreye alma koşullarındaki referans değerler olmadan yapılamaz. Bu veri seti, sistemin ömrü boyunca kullanılır.
Referans veri setinde bulunması gerekenler
Besleme basıncı (bar)
Besleme debisi (m³/h)
Permeat debisi (m³/h)
Konsantre debisi (m³/h)
Besleme iletkenliği (µS/cm) ve TDS (ppm)
Permeat iletkenliği (µS/cm) ve TDS (ppm)
Konsantre iletkenliği (µS/cm)
Su sıcaklığı (°C)
Kademeler arası fark basıncı (bar)
Kademe bazlı basınç değerleri
Permeat karşı basıncı (bar)
Gerçek recovery (%)
Kap bazlı permeat iletkenlik profili
pH değerleri
VFD frekansı (kullanılıyorsa)
Ölçüm tarihi ve saati
Eleman model kodu, seri numaraları ve pozisyonları
Referans ne zaman alınmalı?
Referans veriler, sistem devreye alındıktan ve kararlı hale geldikten sonra alınmalıdır. İlk 24-48 saat, membranların yeni ve koruyucu çözelti kalıntısının tam yıkanmamış olduğu bir dönemdir.
Pratik yaklaşım, devreye almadan 48-72 saat sonra sistemi tasarım koşullarında 2 saat kararlı çalıştırmak ve ölçümleri o anda almaktır.
Referans ne zaman yenilenmeli?
Eleman değişimi sonrası — Zorunlu
Kısmi eleman değişimi sonrası — Zorunlu
Membran markası veya modeli değiştiğinde — Zorunlu
Array yapısı değiştiğinde — Zorunlu
Pompa değiştiğinde veya revize edildiğinde — Zorunlu
Ön arıtma kademesi eklendiğinde — Önerilir
Recovery hedefi kalıcı değiştiğinde — Zorunlu
Ölçüm cihazları değiştiğinde — Önerilir
Referans yenilenmediğinde, yeni sistemle eski referans karşılaştırılır ve var olmayan bir fark ortaya çıkar.

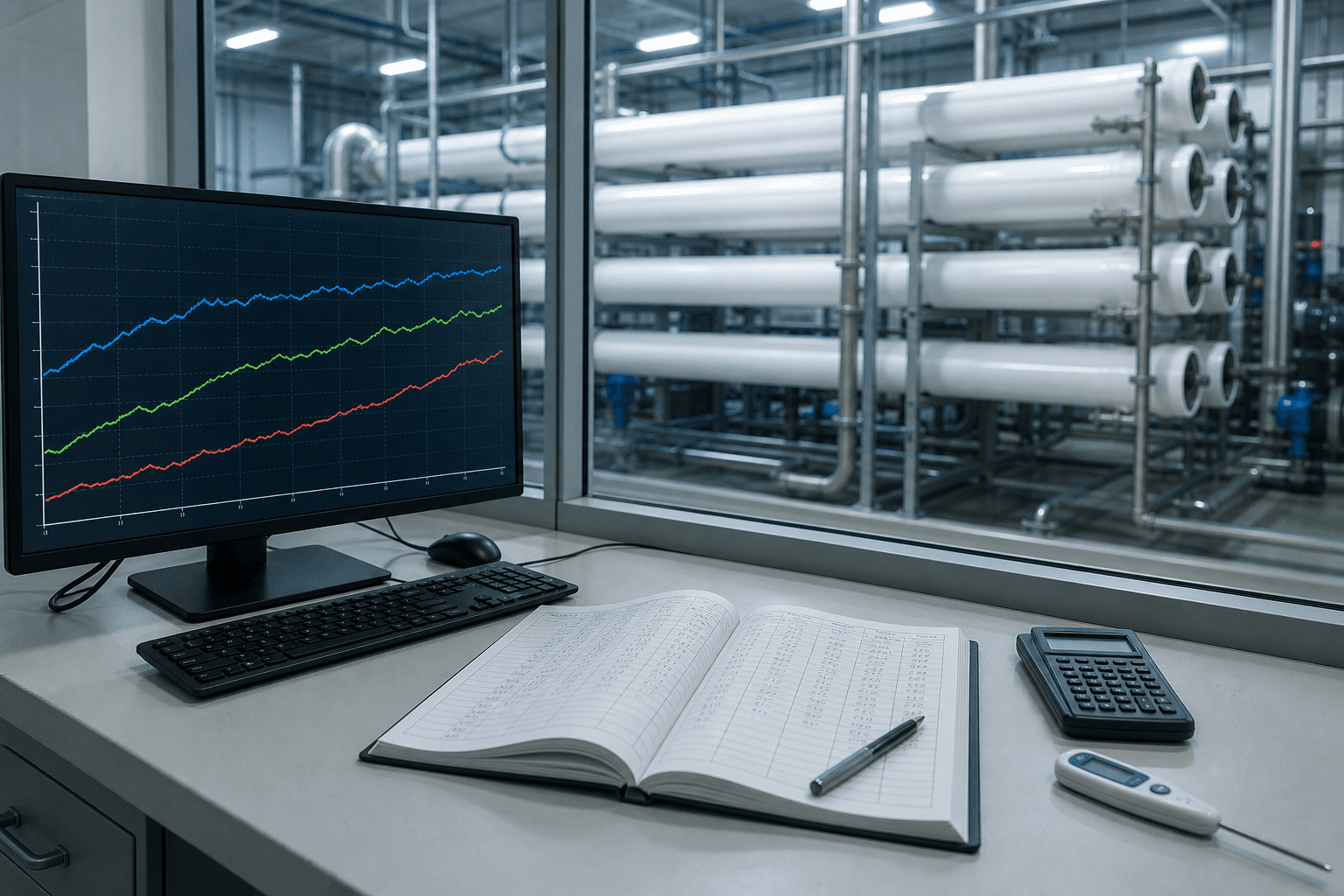

Eğilim grafiği nasıl çizilir ve okunur?
Tek tek ölçümler değil, zaman içindeki eğilim anlamlıdır. Yavaş gelişen kirlenme günlük okumada fark edilmez ama üç aylık grafikte açıkça görünür.
Grafik yapısı
Yatay eksen — Tarih
Dikey eksen — Normalize değer (referansa göre yüzde)
Üç ayrı seri — Debi, tuz geçişi, fark basıncı
Referans çizgisi — %100 seviyesi
Eşik çizgileri — %85 ve %115 gibi
Temizlik işaretleri — Dikey çizgi veya işaret
Eleman değişim işaretleri — Ayrı işaret
Grafikten okunacaklar
Genel eğim — Kalıcı kayıp hızı
Temizlik sonrası tepe değerler — Geri kazanılan seviye
Tepe değerlerin düşüş eğimi — Kalıcı kayıp göstergesi
Normalize debi %75-85 — Durum: belirgin kayıp; Aksiyon: temizlik yap
Normalize debi %70-75 — Durum: değişim eşiği; Aksiyon: temizlik sonrası karar
Normalize debi %70 altı — Durum: ileri kayıp; Aksiyon: değişim değerlendir
Normalize tuz geçişi %110 — Uyarı
Normalize tuz geçişi %115 — İnceleme
Normalize tuz geçişi %150 — Değişim eşiği
Normalize ΔP %115 — Temizlik eşiği
Normalize ΔP %150 — Değişim değerlendirmesi
Kap ΔP 3,5 bar — Acil; mekanik hasar riski
Otomasyon alarmları
Düşük permeat debisi — Referansın %85 altı
Yüksek permeat iletkenliği — Referansın %115 üzeri
Ani iletkenlik sıçraması — 5 dakikada %20 artış
Yüksek fark basıncı — Referansın %115 üzeri
Kritik fark basıncı — Kap sınırına yaklaşma
Düşük besleme basıncı — Pompa emişi koruması
Yüksek besleme basıncı — Membran koruması
Yüksek sıcaklık — 40 °C uyarı, 45 °C durdurma
Serbest klor tespiti — Acil durdurma
Alarm eşikleri, referans değerler yenilendiğinde birlikte güncellenmelidir.
Üç göstergeli teşhis matrisi nasıl kullanılır?
Normalize edilmiş üç gösterge birlikte okunduğunda, sorunun türü neredeyse kesin olarak belirlenir.
Teşhis matrisi
Debi düşük, tuz geçişi normal, ΔP yüksek — Kolloidal veya partikül kirlenmesi; birinci kademe
Debi düşük, tuz geçişi yüksek, ΔP yüksek — Kışır; son kademe
Debi düşük, tuz geçişi yüksek, ΔP normal — Yaşlanma veya oksidasyon hasarı
Debi düşük, tuz geçişi normal, ΔP normal — Basınç, sıcaklık veya ozmotik basınç; normalizasyon eksik olabilir
Debi düşük, tuz geçişi düşük, ΔP yüksek — Biyolojik kirlenme
Debi yüksek, tuz geçişi çok yüksek, ΔP düşük — Membran hasarı veya o-ring kaçağı

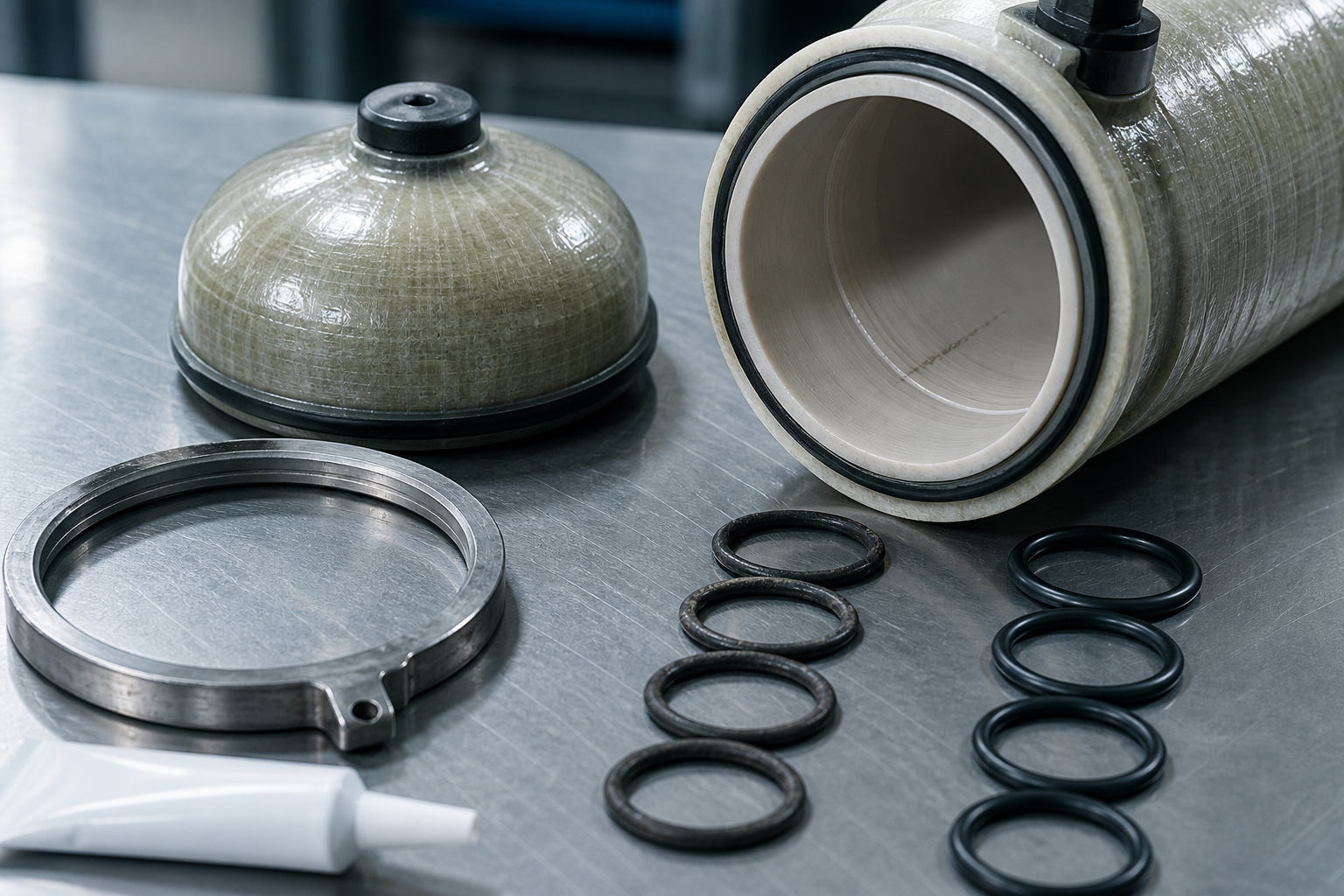

Debi normal, tuz geçişi yüksek, ΔP normal — O-ring sızıntısı veya kısmi hasar
Debi düşük, ΔP çok yüksek, ani gelişme — Kartuş filtre tıkanması veya media kaçağı
Debi arttı, tuz geçişi çok arttı, ΔP normal — Klor hasarı
Matrisin kullanım sırası
Adım 1 — Üç gösterge normalize edilir
Adım 2 — Her biri referansa göre yüzde olarak ifade edilir
Adım 3 — Matristeki satırlar taranır
Adım 4 — Uyan satır belirlenir
Adım 5 — Öngörülen konum kap bazlı ölçümle doğrulanır
Adım 6 — Teşhise uygun müdahale planlanır
Dördüncü satır özellikle önemlidir: üç gösterge de normalse ama ham debi düşükse, normalizasyon doğru yapılmamış olabilir. Bu durumda hesap gözden geçirilmelidir.
Normalizasyon, düzenli ve doğru veri toplamaya dayanır. Eksik veya hatalı veri, hesabı anlamsız kılar.
Zorunlu ölçüm noktaları
Besleme basıncı — Pompa çıkışı ve RO girişi
Kademe arası basınç — Her kademe girişi
Konsantre basıncı — Son kademe çıkışı
Permeat basıncı — Karşı basınç için
Permeat debisi — Elektromanyetik tercih edilir
Konsantre debisi — Recovery hesabı için zorunlu
Besleme iletkenliği — Sıcaklık kompanzasyonlu
Permeat iletkenliği — Sıcaklık kompanzasyonlu
Konsantre iletkenliği — Çapraz kontrol
Besleme sıcaklığı — Normalizasyon için zorunlu
Kap bazlı numune musluğu — Teşhis için
Kayıt sıklığı
Günlük — Tüm basınçlar, debiler, iletkenlikler, sıcaklık; aynı saatte
Haftalık — Normalize hesaplar ve grafik güncellemesi
Aylık — Eğilim değerlendirmesi ve müdahale kararı
Üç aylık — Ölçüm cihazı kalibrasyonu
Altı aylık — Kalan ömür tahmini güncellemesi
Yıllık — Referans veri gözden geçirmesi
Kalibrasyon neden kritik?
Kalibrasyon dışı bir manometre veya debimetre, var olmayan bir sorunu gösterebileceği gibi gerçek bir sorunu da gizleyebilir. Normalizasyon hesabı, girdi verilerinin doğruluğu kadar güvenilirdir.
Bu nedenle tüm ölçüm cihazları üç ayda bir kalibre edilmeli ve kalibrasyon kayıtları tutulmalıdır. Özellikle sıcaklık ölçümü kritiktir; 2 °C'lik bir hata, TCF üzerinden yüzde 6'lık bir sapma yaratır.
Hesap elle, tablo programıyla veya otomasyon üzerinden yapılabilir. Seçim, tesisin ölçeğine ve teknik kadrosuna bağlıdır.
Araç seçenekleri
Elle hesap — Uygulanabilir ama zaman alıcı; hata riski
Tablo programı — En yaygın; formüller bir kez kurulur
Üretici yazılımı — Bazı üreticiler normalizasyon aracı sunar
PLC üzerinde hesap — Otomatik; anlık normalize değer
SCADA entegrasyonu — Eğilim grafiği otomatik
Bulut tabanlı izleme — Uzaktan erişim ve raporlama
Tablo programıyla kurulum
Sütun 1 — Tarih ve saat
Sütun 2-8 — Ham ölçüm verileri
Sütun 9 — TCF hesabı
Sütun 10 — Ortalama derişim
Sütun 11 — Ozmotik basınç
Sütun 12 — NDP
Sütun 13 — Normalize debi
Sütun 14 — Normalize tuz geçişi
Sütun 15 — Normalize ΔP
Sütun 16-18 — Referansa göre yüzdeler
Grafik — Üç yüzde serisi zaman ekseninde
Bu yapı bir kez kurulduğunda, günlük veri girişi birkaç dakika sürer ve normalize değerler otomatik hesaplanır.
PLC üzerinde hesap
Otomasyona bağlı sistemlerde normalizasyon PLC üzerinde yapılabilir. Bu durumda normalize değerler anlık olarak görüntülenir ve alarm eşikleri doğrudan bu değerler üzerinden tanımlanır.
Avantajı, insan hatasının ortadan kalkması ve sürekli izlemedir. Dezavantajı, referans değerlerin güncellenmesi gerektiğinde PLC parametrelerinin de güncellenmesi zorunluluğudur.
Recovery normalizasyonu nasıl yapılır?
Recovery, hem ortalama derişimi hem ozmotik basıncı etkilediği için normalizasyon hesabının içinde yer alır. Ancak recovery'nin kendisi de doğru ölçülmelidir.
Gerçek recovery hesabı
Adım 1, permeat debisi okunur — Qp
Adım 2, konsantre debisi okunur — Qc
Adım 3, besleme debisi hesaplanır — Qf = Qp + Qc
Adım 4, recovery — R = Qp ÷ Qf
Adım 5, yüzdeye çevrilir — R × 100
Recovery değişiminin etkisi
Recovery değiştiğinde ortalama derişim değişir ve bu hem ozmotik basıncı hem tuz geçişini etkiler.
%70 recovery — CF: 3,33; 800 ppm için ortalama derişim: 1.732 ppm
%75 recovery — CF: 4,00; ortalama derişim: 2.000 ppm
%80 recovery — CF: 5,00; ortalama derişim: 2.400 ppm
%85 recovery — CF: 6,67; ortalama derişim: 3.068 ppm
Recovery yüzde 75'ten yüzde 85'e çıktığında ortalama derişim yüzde 53 artar. Bu, ozmotik basıncı ve tuz geçişini doğrudan yükseltir.
Recovery kayması nasıl fark edilir?
Recovery, konsantre vanası sabit kalsa bile değişebilir. Membran kirlendiğinde permeat debisi düşer, konsantre debisi sabit kalır ve gerçek recovery azalır.
Bu nedenle recovery her ölçümde yeniden hesaplanmalı, sabit varsayılmamalıdır. Recovery değişimi, normalizasyon hesabına doğrudan girer.
Normalize hesapların çıktısı, karar vericiye sunulabilecek düzenli bir rapor olmalıdır. Ham sayı listeleri yorumlanamaz.
Aylık performans raporu içeriği
Rapor dönemi ve sistem bilgisi
Referans veri seti özeti
Dönem içi ortalama işletme koşulları
Üç normalize göstergenin dönem başı ve sonu değerleri
Eğilim grafiği — En az altı aylık
Eşik aşımı olan göstergeler
Yapılan müdahaleler — Temizlik, değişim, ayar
Müdahale sonrası iyileşme oranları
Kimyasal tüketimleri ve hesapla karşılaştırması
SDI, klor ve diğer ön arıtma verileri
Kalan ömür tahmini
Öneriler ve planlanan aksiyonlar
Raporun kullanım alanları
Bakım planlaması — Temizlik ve değişim zamanlaması
Bütçe planlaması — Membran ve kimyasal öngörüsü
Garanti talebi — İşletme kaydı kanıtı
Ön arıtma değerlendirmesi — Kirlenme hızı göstergesi
Enerji yönetimi — Spesifik enerji eğilimi
Yönetim raporlaması — Tesis performansı
Bu rapor, sistemin ömrü boyunca birikerek değerli bir veri seti oluşturur. İki ardışık eleman değişimi arasındaki sürenin kısalması, ön arıtmada bir bozulma olduğunu doğrudan gösterir.
Normalizasyonda sık karşılaşılan sorunlar
Hesap doğru kurulmuş olsa bile bazı durumlar yanıltıcı sonuçlar üretebilir.
Yanıltıcı sonuç üreten durumlar
Kalibrasyon dışı sıcaklık ölçümü — TCF sapması
Kalibrasyon dışı debimetre — Recovery ve debi hatası
İletkenlik üzerinden recovery çapraz kontrolü — Debimetreyle karşılaştırma
Su dengesi kontrolü — Besleme, permeat ve konsantre toplamı
İki bağımsız sıcaklık ölçümü — Sapma kontrolü
Aynı gün iki farklı saatte ölçüm — Kararlılık kontrolü
Kap bazlı toplamın sistem toplamıyla karşılaştırılması
İletkenlik üzerinden recovery çapraz kontrolü pratik bir yöntemdir: besleme ve konsantre iletkenliklerinin oranı konsantrasyon faktörünü verir, oradan recovery türetilir. Debimetre okumasıyla arasındaki fark yüzde 5'i aşarsa ölçüm cihazlarından biri kalibrasyon dışıdır.
Çift geçişli sistemde normalizasyon nasıl yapılır?
Çift geçişli sistemlerde iki ünite ayrı ayrı normalize edilir. Tek bir gösterge setiyle değerlendirme yapılamaz.
Ayrı hesaplanacak göstergeler
Birinci geçiş normalize debisi
Birinci geçiş normalize tuz geçişi
Birinci geçiş normalize fark basıncı
İkinci geçiş normalize debisi
İkinci geçiş normalize tuz geçişi
İkinci geçiş normalize fark basıncı
Toplam sistem recovery
Geri dönüş hattı debisi
İkinci geçiş normalizasyonunun özellikleri
İkinci geçişin beslemesi birinci geçişin permeatıdır; TDS 10-30 ppm bandındadır. Ozmotik basınç ihmal edilebilir düzeydedir ve NDP hesabı basitleşir.
Buna karşılık ikinci geçiş, birinci geçişin performansındaki değişimden doğrudan etkilenir. Birinci geçiş permeatının iletkenliği yükseldiğinde, ikinci geçişin besleme derişimi artar ve nihai ürün kalitesi bozulur.
Bu nedenle ikinci geçiş normalizasyonunda besleme derişimi olarak birinci geçişin güncel permeat değeri kullanılmalıdır; sabit bir değer varsayılmamalıdır.
Arıza ayrımı
Nihai ürün iletkenliği yükseldiğinde ayrım tek adımda yapılır: birinci geçiş permeat iletkenliği referansında ise sorun ikinci geçiştedir; yükselmişse kaynak birinci geçişte aranmalıdır.
Spesifik enerji tüketimi, membran durumunun dolaylı ama pratik bir göstergesidir. Membran yaşlandıkça aynı debi için gereken basınç artar.
Spesifik enerji hesabı
Adım 1, mil gücü — P(kW) = (Q × ΔP) ÷ (36 × η)
Adım 2, Q — Besleme debisi (m³/h)
Adım 3, ΔP — Besleme basıncı (bar)
Adım 4, η — Pompa verimi
Adım 5, spesifik enerji — P ÷ Permeat debisi (kWh/m³)
Örnek hesap
33,33 m³/h besleme, 16,6 bar basınç, yüzde 75 pompa verimi, 25 m³/h permeat:
Adım 1, mil gücü — (33,33 × 16,6) ÷ (36 × 0,75) = 20,5 kW
Adım 2, spesifik enerji — 20,5 ÷ 25 = 0,82 kWh/m³
Spesifik enerji eğilimi
Spesifik enerji, sıcaklık düzeltmesi yapılarak izlenmelidir. Kış aylarında artan basınç ihtiyacı, membran kaynaklı değildir.
Devreye alma değeri referans alınır
Aylık hesaplanır ve grafiğe işlenir
Sıcaklık düzeltmesi uygulanır
Yüzde 15 üzeri kalıcı artış, membran yaşlanmasını gösterir
Ekonomik değişim hesabında bu değer kullanılır
VFD kullanılan sistemlerde frekans değeri, spesifik enerjinin pratik bir göstergesidir. Sabit debi kontrolünde frekansın zamanla yükselmesi, membranın kirlendiğini veya yaşlandığını doğrudan gösterir.
Normalize veriler, sistemin ömrü boyunca birikerek en değerli teknik varlığa dönüşür. Arşivleme düzeni, verinin sonradan kullanılabilirliğini belirler.
Arşivde bulunması gerekenler
Devreye alma raporu — Referans veri seti; ayrı ve korunaklı
Günlük ham veri kayıtları — Tarih sıralı
Haftalık normalize hesap tabloları
Eğilim grafikleri — Aylık güncellenmiş
Temizlik kayıtları — Öncesi ve sonrası normalize değerlerle
Eleman değişim kayıtları — Seri numarası ve pozisyonla
Referans yenileme kayıtları — Tarih ve gerekçe
Kalibrasyon kayıtları — Tüm ölçüm cihazları
Su analizleri — Tarih sıralı
Otopsi raporları
Aylık performans raporları
Arşiv düzeni önerileri
Dijital kopya — Yedeklenmiş ve erişilebilir
Kağıt kopya — Devreye alma raporu ve kritik belgeler
Tarih bazlı klasörleme — Yıl ve ay
Konu bazlı ayrım — Temizlik, değişim, analiz
Sorumlu personel — Kayıt tutma ve arşivleme görevi tanımlı
Erişim — Bakım ve işletme personeli erişebilmeli
Saklama süresi — Sistemin ömrü boyunca
Devreye alma raporu özellikle korunmalıdır: kaybedildiğinde tüm normalizasyon hesabının temeli ortadan kalkar ve sistem performansı bir daha sayısal olarak değerlendirilemez.
Referans kaybolduysa ne yapılır?
Devreye alma raporu bulunamıyorsa, mevcut durum yeni referans olarak alınabilir. Ancak bu, geçmişteki kaybın hiç bilinemeyeceği anlamına gelir.
Bu durumda yapılacak en iyi şey, sistemi kapsamlı bir temizlikten geçirmek, ardından tasarım koşullarında kararlı çalıştırmak ve tüm değerleri yeni referans olarak kaydetmektir. Bu, gelecekteki izlemeyi mümkün kılar.
Ayrıca projelendirme yazılımıyla teorik bir referans üretilebilir: su analizi, eleman modeli ve array yapısı girilerek beklenen performans hesaplanır. Bu teorik değer, gerçek referansın yerini tam tutmaz ama bir karşılaştırma temeli sağlar.
Sık yapılan 5 hata
Hata 1: Ham okumaya bakarak karar vermek
Kış aylarında düşen debi çoğunlukla sıcaklık kaynaklıdır; 25 °C'de 25 m³/h üreten sistem 8 °C'de 14,8 m³/h üretir ve bu tamamen normaldir. Ham okumaya bakarak yapılan gereksiz kimyasal temizlikler membranı yıpratır. Doğrusu, her karara sıcaklık düzeltme faktörüyle normalize edilmiş değerler üzerinden varmaktır.
Hata 2: Tuz geçişini yalnızca besleme derişimiyle hesaplamak
Tuz geçişi, ortalama besleme derişimi üzerinden hesaplanmalıdır; yalnızca besleme derişimi kullanıldığında recovery farkları düzeltilmemiş olur. Doğrusu, önce konsantrasyon faktörünü bulmak, konsantre derişimini hesaplamak ve besleme ile konsantrenin ortalamasını almaktır.
Hata 3: Fark basıncını debi düzeltmesi yapmadan karşılaştırmak
Fark basıncı debiye bağlıdır ve yaklaşık 1,5 üssüyle değişir. Farklı debilerde ölçülen iki ΔP değeri doğrudan karşılaştırılamaz. Doğrusu, normalize ΔP hesabını debi oranının 1,5 üssüyle çarparak yapmak ve kademe bazlı ayrı izlemektir.
Hata 4: Referans değerleri yenilememek
Eleman değişimi, marka değişikliği, array revizyonu veya pompa değişimi sonrası referans yenilenmezse, yeni sistemle eski referans karşılaştırılır ve var olmayan bir fark ortaya çıkar. Doğrusu, her yapısal değişiklikten sonra tüm referans değerleri yeniden ölçüp kaydetmek ve otomasyon alarm eşiklerini güncellemektir.
Hata 5: Ölçüm cihazlarını kalibre etmemek
Normalizasyon hesabı, girdi verilerinin doğruluğu kadar güvenilirdir. Sıcaklık ölçümündeki 2 °C'lik bir hata, TCF üzerinden yüzde 6'lık sapma yaratır. Doğrusu, tüm manometre, debimetre ve iletkenlik problarını üç ayda bir kalibre etmek ve kalibrasyon kayıtlarını tutmaktır.
Normalizasyon ve izleme kontrol listesi
Kurulum kontrol listesi
Devreye alma referans veri seti eksiksiz kaydedildi mi?
Referans ölçümler sistem kararlı hale geldikten sonra mı alındı?
Tüm zorunlu ölçüm noktaları mevcut mu?
Konsantre debimetresi kurulu mu?
Sıcaklık ölçümü besleme hattında mı?
Permeat karşı basıncı ölçülebiliyor mu?
Kap bazlı numune muslukları var mı?
Ölçüm cihazları kalibre edildi mi?
Hesap tablosu veya yazılım kuruldu mu?
TCF formülü doğru girildi mi?
Ortalama derişim hesabı recovery'yi dikkate alıyor mu?
ΔP normalizasyonunda debi üssü uygulanıyor mu?
Eşik değerleri tanımlandı mı?
Otomasyon alarmları kuruldu mu?
Kayıt formu ve sorumlu personel belirlendi mi?
Rutin izleme kontrol listesi
Günlük — Tüm ham veriler aynı saatte kaydedildi mi?
Günlük — Sıcaklık ölçümü alındı mı?
Haftalık — Üç normalize gösterge hesaplandı mı?
Haftalık — Değerler grafiğe işlendi mi?
Haftalık — Eşik aşımı var mı kontrol edildi mi?
Aylık — Eğilim değerlendirmesi yapıldı mı?
Aylık — Temizlik veya müdahale gerekliliği belirlendi mi?
Üç aylık — Ölçüm cihazları kalibre edildi mi?
Altı aylık — Kalan ömür tahmini güncellendi mi?
Temizlik sonrası — Normalize değerler yeniden hesaplandı mı?
Temizlik sonrası — İyileşme oranı kaydedildi mi?
Eleman değişimi sonrası — Referans değerler yenilendi mi?
Değişim sonrası — Otomasyon alarm eşikleri güncellendi mi?
Sık Sorulan Sorular
Normalizasyon nedir ve neden gerekli?
Normalizasyon, ölçülen performans verilerini devreye alma koşullarına çevirerek karşılaştırılabilir hale getiren hesaptır. Sıcaklık, basınç, besleme derişimi ve recovery farkları düzeltilmeden yapılan karşılaştırma yanıltıcıdır. 25 °C'de 25 m³/h üreten bir sistem 8 °C'de 14,8 m³/h üretir; bu kayıp normaldir.
Sıcaklık düzeltme faktörü nasıl hesaplanır?
TCF = exp[2640 × (1/(273+T) − 1/298)] formülüyle hesaplanır. 12 °C için TCF 1,50, 15 °C için 1,37, 20 °C için 1,18, 25 °C için 1,00'dır. Ölçülen debi TCF ile çarpılarak 25 °C eşdeğerine çevrilir ve referansla karşılaştırılır.
Net itici basınç nasıl bulunur?
NDP = Besleme basıncı − Ortalama ozmotik basınç − (ΔP ÷ 2) − Permeat karşı basıncı formülüyle hesaplanır. Ortalama ozmotik basınç, besleme ve konsantre derişimlerinin ortalaması üzerinden bulunur; her 1.000 ppm yaklaşık 0,7 bar ozmotik basınca karşılık gelir.
Tuz geçişi nasıl normalize edilir?
Tuz geçişi, permeat derişiminin ortalama besleme derişimine bölünmesiyle hesaplanır. Yalnızca besleme derişimi kullanılırsa recovery farkları düzeltilmemiş olur. Ortalama derişim, besleme ile konsantre derişimlerinin ortalamasıdır ve konsantrasyon faktörü üzerinden bulunur.
Fark basıncı neden debi düzeltmesi gerektirir?
Fark basıncı, debinin yaklaşık 1,5 üssüyle değişir. Debi düştüğünde ΔP de doğal olarak düşer; düzeltme yapılmazsa kirlenme gizlenir. Normalize ΔP = Ölçülen ΔP × (Referans debi ÷ Mevcut debi)^1,5 formülü kullanılır.
Temizlik ve değişim eşikleri nedir?
Temizlik eşiği, üç göstergeden herhangi birinde yüzde 15 sapmadır: debide yüzde 15 düşüş, tuz geçişinde yüzde 15 artış veya fark basıncında yüzde 15 artış. Değişim eşiği ise debide yüzde 25-30 düşüş veya tuz geçişinde yüzde 50 artıştır.
Referans veriler ne zaman yenilenmeli?
Eleman değişimi, kısmi değişim, marka veya model değişikliği, array revizyonu, pompa değişimi ve recovery hedefinin kalıcı değişmesi durumlarında zorunludur. Ön arıtma kademesi eklendiğinde ve ölçüm cihazları değiştiğinde de önerilir. Yenilenmediğinde var olmayan bir fark ortaya çıkar.
Kalan ömrü nasıl tahmin ederim?
Normalize debi grafiğinde her temizlik sonrası ulaşılan tepe değerler işaretlenir. Bu tepe değerlerin düşüş eğimi yıllık kalıcı kayıp hızını verir. Eğim değişim eşiğiyle kesiştirildiğinde tahmini değişim zamanı bulunur; bu bütçe planlaması için kullanılır.
Hesap elle mi yapılmalı?
Elle yapılabilir ancak zaman alıcıdır ve hata riski taşır. En yaygın yöntem tablo programında formülleri bir kez kurmaktır; sonrasında günlük veri girişi birkaç dakika sürer. Otomasyona bağlı sistemlerde hesap PLC üzerinde yapılabilir ve normalize değerler anlık görüntülenir.
Kalibrasyon normalizasyonu nasıl etkiler?
Normalizasyon, girdi verilerinin doğruluğu kadar güvenilirdir. Sıcaklık ölçümündeki 2 °C'lik bir hata, TCF üzerinden yüzde 6'lık sapma yaratır. Tüm manometre, debimetre ve iletkenlik probları üç ayda bir kalibre edilmeli ve kayıtlar tutulmalıdır.
Sisteminizin gerçek performans durumunu, işletme kayıtlarınızı normalize ederek sayısal olarak belirlemek mümkündür. Devreye alma raporunuzu ve günlük ölçüm kayıtlarınızı paylaşırsanız proses mühendisliği ekibimiz normalize performans analizi yaparak eğilim raporu ve müdahale planı hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı ters osmoz ve nano filtrasyon sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
