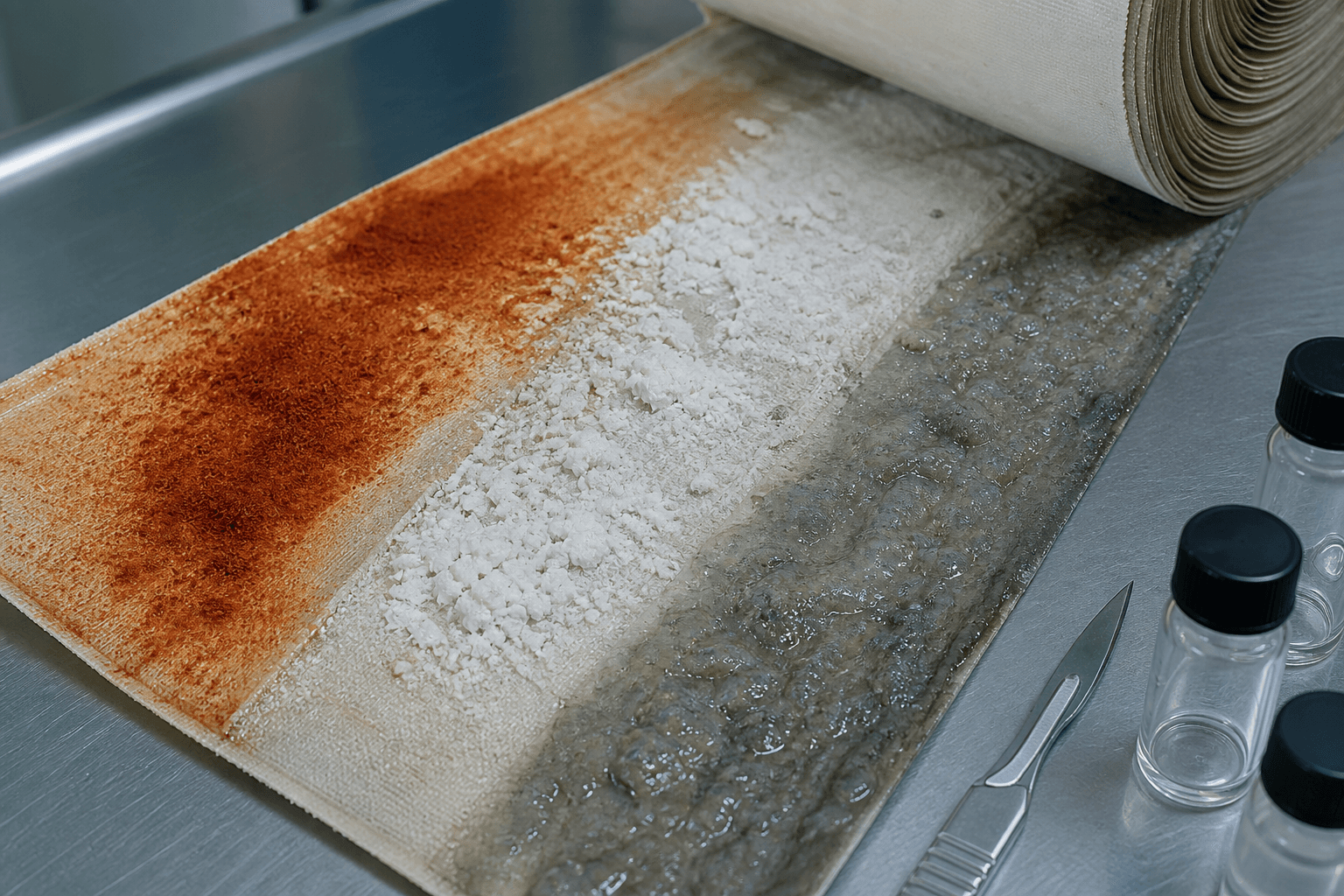

RO Membranı Neden Tıkanır? Fouling Tipleri ve Teşhisi
RO membranı neden tıkanır? Kolloidal, kışır, organik, biyolojik ve metal oksit kirlenmesinin belirtileri, teşhisi ve temizlik protokolleri.
RO membranı beş ana mekanizmayla tıkanır: kolloidal ve partikül kirlenmesi, kışır (kristal çökelmesi), organik kirlenme, biyolojik kirlenme ve metal oksit birikimi. Her birinin ayırt edici belirtisi, oluştuğu konum ve temizlik kimyasalı farklıdır. Doğru teşhis, normalize debi, normalize tuz geçişi ve normalize fark basıncının birlikte okunmasıyla yapılır.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Beş kirlenme tipinin mekanizmaları ve ayırt edici belirtileri
Kirlenmenin nerede başladığı ve neden orada başladığı
Bu konuda en sık yapılan beş hata ve izleme kontrol listesi
Membran neden tıkanır?
Membran tıkanması, besleme suyundaki maddelerin membran yüzeyinde veya besleme kanalında birikmesiyle oluşur. Ters osmoz, tuttuğu maddeleri bir yerde biriktirir; bu birikimin süpürülüp süpürülemediği kirlenmenin oluşup oluşmayacağını belirler.
Süpürme işini konsantre akımı yapar. Membran yüzeyine paralel akan bu akım, biriken maddeleri sürükleyerek sistemden çıkarır. Akış hızı düştüğünde veya birikim hızı süpürme hızını aştığında tabaka oluşmaya başlar.
Bu çerçeve, kirlenmenin neden belirli koşullarda hızlandığını açıklar: yüksek recovery konsantre debisini düşürür, yüksek flux birim zamanda taşınan madde miktarını artırır, düşük sıcaklık ise difüzyonu yavaşlatarak yüzey derişimini yükseltir.
Beş ana kirlenme tipi
Kolloidal ve partikül — Kaynak: kil, silt, kolloidal silika; Konum: birinci kademe, ilk eleman
Kışır — Kaynak: kalsiyum, baryum, stronsiyum, silika; Konum: son kademe, son eleman
Organik — Kaynak: humik asit, yağ, yüzey aktif madde; Konum: birinci kademe ağırlıklı
Biyolojik — Kaynak: bakteri ve biyofilm; Konum: her yerde, özellikle ilk kademe
Metal oksit — Kaynak: demir, manganez, alüminyum; Konum: birinci kademe
Kirlenme neden farklı yerlerde başlar?
Konum farkı, mekanizmanın doğasından gelir. Partiküller ve kolloidler sisteme girdikleri noktada tutulur; bu nedenle kolloidal kirlenme birinci kademedeki ilk elemanda başlar.
Kışır ise tam tersidir. Su membrandan geçtikçe geride kalan tuzlar derişir; derişim en yüksek noktaya son kademedeki son elemanda ulaşır. Doygunluk sınırı orada aşılır ve kristalleşme orada başlar.
Bu ayrım, otopsi için hangi elemanın seçileceğini belirler. Yanlış eleman seçildiğinde otopsi sonucu gerçek kirlenme tipini yansıtmaz.
Membranın iç yapısını ve akış geometrisini RO membran nedir yazımızda ele aldık.
Üç göstergeli teşhis matrisi nasıl okunur?
Kirlenme tipi, normalize debi, normalize tuz geçişi ve normalize fark basıncının birlikte okunmasıyla belirlenir. Tek gösterge yanıltıcıdır; üçlü kombinasyon neredeyse kesin teşhis verir.
Belirti kombinasyonlarına göre teşhis
Debi düşük, tuz geçişi normal, ΔP yüksek — Kolloidal veya partikül kirlenmesi; birinci kademe
Debi düşük, tuz geçişi yüksek, ΔP yüksek — Kışır; son kademe
Debi düşük, tuz geçişi yüksek, ΔP normal — Yaşlanma veya oksidasyon hasarı
Debi düşük, tuz geçişi normal, ΔP normal — Basınç, sıcaklık veya ozmotik basınç
Debi düşük, tuz geçişi düşük, ΔP yüksek — Biyolojik kirlenme; jel tabakası ek red sağlar
Debi yüksek, tuz geçişi çok yüksek, ΔP düşük — Membran hasarı veya o-ring kaçağı
Debi normal, tuz geçişi yüksek, ΔP normal — O-ring sızıntısı veya kısmi hasar
Debi düşük, ΔP çok yüksek, ani gelişme — Kartuş filtre tıkanması veya media kaçağı
Debi arttı, tuz geçişi çok arttı, ΔP normal — Klor hasarı; aktif tabaka gevşemiş
Son satır özellikle dikkat çekicidir: klor hasarında debi artar, kirlenmede ise düşer. Bu ters ilişki, teşhiste doğrudan kullanılabilir ve gereksiz kimyasal temizlikleri önler.
Normalizasyon neden zorunlu?
Ham okumalar sıcaklık, basınç ve besleme derişimi farkları nedeniyle karşılaştırılabilir değildir. Kış aylarında düşen debi çoğunlukla sıcaklık kaynaklıdır ve hiçbir müdahale gerektirmez.
Bu nedenle üç gösterge de normalize edilmelidir: debi sıcaklık ve basınç düzeltmeli, tuz geçişi derişim düzeltmeli, fark basıncı ise debi düzeltmeli olarak hesaplanır.
Kolloidal kirlenme, membran yüzeyinde ince bir çamur tabakası oluşturarak su geçişini engeller. Kaynağı kil, silt, kolloidal silika, alüminyum ve demir hidroksitlerdir.
Bu tabaka, gözle görülmeyen ve rutin analizlerde yakalanmayan parçacıklardan oluşur. Bulanıklık ölçümü kolloidleri yeterince yakalayamaz; bu nedenle SDI ölçümü kullanılır.
Kışır, konsantre tarafında çözünürlük sınırı aşılan tuzların membran yüzeyinde kristalleşmesidir. En yaygın bileşenler kalsiyum karbonat, kalsiyum sülfat, baryum sülfat, stronsiyum sülfat ve silikadır.
Kışırın karakteristik imzası, debi düşüşüne tuz geçişi artışının eşlik etmesidir. Kristal tabaka hem su geçişini engeller hem membran yüzeyindeki derişimi artırarak tuz geçişini yükseltir.
Yanlış antiskalant seçimi — Baryum veya silika için uygun olmayan ürün
Kap çıkış debisinin alt sınırın altına inmesi — Süpürme yetersiz kalır
Geri döndürülebilirlik
Kalsiyum karbonat asit temizliğiyle büyük ölçüde giderilir. Kalsiyum sülfat ve stronsiyum sülfat kısmen giderilir. Baryum sülfat pratikte giderilemez; polimerize silika ise kesinlikle geri döndürülemez.
Bu nedenle baryum ve silika kontrolü, kışır yönetiminin en kritik parçasıdır. Bu iki bileşenin sınırı aşması, kalıcı eleman kaybı anlamına gelir.
Organik kirlenme, doğal organik madde, yağ, gres ve yüzey aktif maddelerin membran yüzeyine yapışmasıyla oluşur. Yüzey suları, atık su geri kazanımı ve gıda proses sularında yaygındır.
Poliamit membran yüzeyi hafif negatif yüklüdür ve bazı organik moleküllerle güçlü etkileşime girer. Bu, organik kirlenmenin neden inatçı olduğunu açıklar: yapışma yalnızca fiziksel değil kimyasaldır.
Organik kirlenmenin belirtileri
Normalize debi — Kademeli düşüş
Fark basıncı — Artış; kolloidal kirlenmeye göre daha yavaş
Tuz geçişi — Genellikle değişmez veya hafif artar
Konum — Birinci kademe ağırlıklı
Görsel — Otopside kahverengi, yağlımsı veya jelimsi tabaka
Temizlik yanıtı — Alkali temizliğe orta düzeyde yanıt
Organik yükü gösteren parametreler
TOC (toplam organik karbon) — En doğrudan gösterge
KOİ (kimyasal oksijen ihtiyacı) — Atık su kaynaklı beslemelerde
Renk (Pt-Co) — Humik ve fulvik asit varlığı
UV254 absorbansı — Aromatik organik madde göstergesi
Yağ ve gres — Sınır 0,1 mg/L
Yüzey aktif madde — Gri su ve deterjan kaynaklı
Önleme yöntemleri
Aktif karbon filtresi — Organik maddeyi adsorbe eder
Koagülasyon — Yüksek moleküllü organikleri çöktürür
Ultrafiltrasyon — Makromolekülleri tutar
Kirlenme dirençli membran seçimi — Yüzey yükü modifiye edilmiş
Tasarım fluxunu düşürmek — Yapışma hızını azaltır
Yağ ayırıcı — Endüstriyel atık su kaynaklarında
Düzenli alkali temizlik — Birikim sertleşmeden
Organik kirlenme, biyolojik kirlenmenin de öncüsüdür: yüzeydeki organik tabaka bakteriler için besin ve tutunma yüzeyi sağlar. Bu nedenle iki kirlenme tipi çoğunlukla birlikte görülür.
Biyolojik kirlenme neden tekrarlar?
Biyolojik kirlenme, membran yüzeyinde gelişen bakteri kolonilerinin ürettiği hücre dışı polimerik madde tabakasından oluşur. Bu jel yapısı hem su geçişini engeller hem besleme kanalını daraltır.
Ayırt edici özelliği, kimyasal temizlik sonrası hızla geri gelmesidir. Alkali temizlikle jel tabakası uzaklaştırılsa da canlı hücreler tamamen giderilemez; kalan hücreler birkaç hafta içinde tabakayı yeniden oluşturur.
Biyolojik kirlenmenin belirtileri
Normalize debi — Düşüş
Fark basıncı — Belirgin artış; en karakteristik belirti
Tuz geçişi — Bazen düşer; jel tabakası ek red sağlar
Konum — Her yerde, özellikle birinci kademe
Görsel — Otopside sümüksü, jelimsi, kokulu tabaka
Mikrobiyolojik kültür — Yüksek koloni sayımı
Tekrarlama — Temizlik sonrası haftalar içinde geri döner
Biyolojik kirlenmeyi besleyen koşullar
Sıcak besleme suyu — 25 °C üzerinde gelişim hızlanır
Yüksek organik yük — Besin kaynağı
Dezenfektan kalıntısının olmaması — Membran öncesi klor giderilir
Aktif karbon yatağı — Bakteri için ideal ortam
Kartuş filtre gövdeleri — Üreme noktası
Ölü hatlar ve durgun bölgeler — Kolonizasyon merkezi
Uzun duruşlar — Korumasız bekleme
Besleme deposunda tortu — Birikim ve gelişim
Kalıcı kontrol yöntemleri
Ön dezenfeksiyon ve tam declorinasyon — Membran öncesi bakteri yükünü düşürür
Kartuş filtre değişim disiplini — Üç ayı geçmemeli
Aktif karbon sanitasyonu — Altı ayda bir
Ölü hat eliminasyonu — Tasarımda hijyenik yaklaşım
Duruşta koruyucu çözelti — 48 saatten uzun duruşlarda
Besleme deposu temizliği — Dip tortusu boşaltma
Uyarı: Oksidan biyositler poliamit membranla asla temas ettirilmemelidir. Klor, hipoklorit, permanganat ve ozon kullanıldığında tam giderim ORP ölçümüyle doğrulanmalıdır.
Metal oksit kirlenmesi nasıl önlenir?
Demir, manganez ve alüminyum, hava ile temas ettiklerinde oksitlenerek çözünmeyen partiküllere dönüşür. Bu çökelme membran yüzeyinde gerçekleşirse kızıl veya siyah renkli bir tabaka oluşur.
Üretici sınırları düşüktür: demir, manganez ve alüminyum için genellikle 0,05 mg/L. Bu değerler, çözünmüş oksijen varlığında geçerlidir.
Metal oksit kaynakları
Kuyu suyunda çözünmüş demir — En yaygın kaynak
Kuyu suyunda manganez — Daha düşük eşikte sorun yaratır
Koagülant kalıntısı (alüminyum veya demir tuzu) — Aşırı dozaj
Çelik boru ve depo korozyonu — Sistem içi kaynak
Pompa aşınması — Metal partikül salınımı
Media filtresi kaçağı — Yeşil kum veya katalitik media
Önleme yöntemleri
Havalandırma + multimedya — Demir için etkili
Katalitik media filtresi — Demir ve manganez birlikte
Yeşil kum filtresi — Permanganat rejenerasyonlu
Klor oksidasyonu + filtrasyon — Tam declorinasyon zorunlu
Koagülant dozajının optimize edilmesi — Aşırı doz kaçağa yol açar
Malzeme seçimi — Çelik yerine paslanmaz veya plastik
Aylık demir ve manganez analizi — İzleme
Uyarı: Kısmi oksidasyon en kötü senaryodur. Yarı oksitlenmiş demir, membran yüzeyine ulaştıktan sonra orada oksitlenir ve doğrudan yüzeye yapışır. Oksidasyon ya tam yapılmalı ya hiç yapılmamalıdır.
Konsantrasyon polarizasyonu kirlenmeyi nasıl hızlandırır?
Konsantrasyon polarizasyonu, membran yüzeyine çok yakın tabakada tuz derişiminin ana akım derişiminden yüksek olması olayıdır. Beta faktörü ile ifade edilir ve tasarımda 1,2'yi aşmaması istenir.
Bu olay kirlenmeyi iki yoldan hızlandırır. Birincisi, yüzeydeki derişim ana akımdan yüksek olduğu için doygunluk sınırları hesaplanandan daha erken aşılır. İkincisi, yüzeyde biriken maddeler süpürülemediği için tabaka oluşumu kolaylaşır.
Polarizasyonu artıran koşullar
Düşük konsantre debisi — Yüksek recovery veya yanlış array
Yüksek flux — Tasarım fluxunun tavsiye bandı üzerinde seçilmesi
Kademe sonundaki elemanlar — Debinin en düşük olduğu nokta
Dar besleme kanalı — Kirli suda standart kanallı eleman kullanımı
Yatay olmayan montaj — Kap içi düzensiz akış
Pratik sonuç
Elle yapılan kışır hesaplarına yüzde 15-20 emniyet payı eklenmelidir. Üreticilerin projelendirme yazılımları bu düzeltmeyi otomatik yapar; manuel hesaplarda atlandığında sistem hesapta güvenli görünürken sahada kışırlanır.
Ayrıca kap çıkış debisi sınırı bu nedenle vardır: 8 inç elemanlarda minimum 3,6 m³/h konsantre çıkışı, yüzeydeki türbülansı koruyarak polarizasyonu sınırlar.
Kimyasal temizlik nasıl yapılır?
Kimyasal temizlik, kirlenme tipine uygun kimyasalla ve üretici sınırları içinde yapılmalıdır. Yanlış kimyasal seçimi hem etkisiz kalır hem membranı yorar.
Kirlenme tipine göre kimyasal seçimi
Kolloidal ve partikül — Alkali temizlik, pH 10-12; deterjanlı formülasyon
Organik kirlenme — Alkali temizlik, pH 11-12; yüzey aktif maddeli
Biyolojik kirlenme — Alkali temizlik ve ardından biyosit
Kalsiyum karbonat kışırı — Asit temizlik, pH 2-3; sitrik asit veya HCl
Metal oksit — Asit temizlik; sitrik asit tercih edilir
Kalsiyum sülfat — EDTA'lı alkali temizlik
Silika — Yüksek pH alkali; polimerize ise sonuç alınamaz
Karışık kirlenme — Önce alkali, sonra asit; sıra önemlidir
Temizlik prosedürü
Adım 1 — Sistem durdurulur ve permeat suyuyla düşük basınçta yıkanır
Adım 2 — Üç normalize göstergeye bakılarak kirlenme tipi belirlenir
Adım 3 — Uygun kimyasal seçilir ve permeat suyuyla hazırlanır
Adım 4 — Çözelti sıcaklığı 30-35 °C bandında tutulur
Adım 5 — Eleman başına tavsiye edilen debiyle 30-60 dakika devir daim
Adım 6 — Kirlenme ağırsa 1-8 saat bekletme uygulanır
Adım 7 — Tekrar devir daim yapılır; çözelti pH kayması izlenir
Adım 8 — Permeat suyuyla iyice durulanır
Adım 9 — Gerekiyorsa ikinci kimyasalla tekrarlanır
Adım 10 — Devreye alınır, permeat ilk 30 dakika drenaja verilir
Adım 11 — Normalize değerler yeniden hesaplanıp iyileşme oranı kaydedilir
Temizlikte aşılmaması gereken sınırlar
pH — Üreticiye göre 1-13 aralığı; asla aşılmamalı
Sıcaklık — Maksimum 35 °C
Serbest klor — Temizlik çözeltisinde bulunmamalı
Devir daim debisi — Üretici tavsiyesi; aşırı debi ΔP yaratır
Basınç — Düşük basınç; permeat üretmeyecek seviyede
Süre — Aşırı uzun temas poliamidi yorar
Bu sınırlardan herhangi birinin aşılması, kirlenmeden daha büyük ve kalıcı bir hasar yaratır.
Temizlik ne zaman yapılmalı?
Temizlik, üç normalize göstergeden herhangi biri eşiği aştığında yapılır. Erken temizlik gereksiz yıpranma, geç temizlik ise sertleşmiş kirlenme demektir.
Normalize tuz geçişi — %10 artış uyarı; %15 artış inceleme
Normalize fark basıncı — %15 artış temizlik eşiği
Kap bazlı ΔP dağılımı — Bir kademede belirgin sapma
Erken müdahalenin değeri
Kirlenme yeni oluşurken gevşek ve gözenekli yapıdadır; temizlik çözeltisi kolayca nüfuz eder. Zaman geçtikçe tabaka sıkışır ve çözelti erişimi zorlaşır.
Sayısal karşılığı şudur: yüzde 10 düşüşte yapılan temizlikte iyileşme genellikle yüzde 90'ın üzerindedir; yüzde 25 düşüşte yapılan temizlikte ise yüzde 60-70 bandına iner. Aradaki fark doğrudan ömre yansır.
Temizlik sıklığının yorumu
Yılda 1 temizlik — Ön arıtma çok iyi; beklenen ömür 6-8 yıl
Yılda 2 temizlik — Ön arıtma iyi; ömür 4-6 yıl
Yılda 3-4 temizlik — Ön arıtma sınırda; ömür 3-4 yıl
Yılda 4-6 temizlik — Ön arıtma yetersiz; ömür 2-3 yıl
Aylık temizlik — Ön arıtma yeniden tasarlanmalı; ömür 1-2 yıl
Temizlik sıklığı, ön arıtmanın yeterliliğinin en pratik göstergesidir. Sıklık artıyorsa çözüm daha sık temizlik değil, ön arıtmanın gözden geçirilmesidir.
Kirlenmeyi önleyen tasarım kararları nelerdir?
Kirlenme kontrolü, işletmede değil tasarımda başlar. Aşağıdaki kararlar, sistemin ömrü boyunca kirlenme hızını belirler.
Tasarım aşamasındaki kararlar
Ön arıtma zinciri — SDI hedefini sağlayacak biçimde
Tasarım flux değeri — Su tipine göre tavsiye bandında veya altında
Recovery hedefi — Doygunluk sınırlarıyla uyumlu
Array yapısı — Kap çıkış debisi sınırlarını sağlayacak
Eleman kanal genişliği — Besleme kirlilik profiline uygun
Antiskalant seçimi — Baskın kışır bileşenine göre
Klor giderme — İki bağımsız katman
Malzeme seçimi — Metal oksit kaynağı olmayan
Hijyenik tasarım — Ölü hat ve durgun bölge yok
Ölçüm noktaları — Kap bazlı teşhise imkân verecek
Otomatik yıkama — Duruşta derişik su bırakmayacak
CIP hattı — Kimyasal temizliği pratik hale getirecek
Flux seçiminin kirlenmeye etkisi
Tasarım fluxu, kirlenme hızını doğrudan belirleyen tek en önemli parametredir. Yüksek flux, birim zamanda membran yüzeyine daha çok madde taşınması demektir.
Sayısal örnek: 25 m³/h permeat için 36 eleman kullanıldığında flux 18,8 LMH, 30 eleman kullanıldığında 22,5 LMH olur. İkinci seçenek yatırımı düşürür ama kirli beslemelerde temizlik sıklığını belirgin artırır ve ömürde bir yıldan fazla kayba yol açabilir.
Tavsiye edilen flux bantları su tipine göre değişir: temiz kuyu suyunda 22-30 LMH, yüzey suyunda 14-20 LMH, atık su geri kazanımında 12-18 LMH.
Hangi sektörlerde kirlenme daha hızlı gelişir?
Kirlenme hızı, sektörün besleme suyu profiline ve işletme rejimine göre belirgin biçimde değişir. Aynı ekipman farklı sektörlerde farklı temizlik sıklıkları gerektirir.
Sektör bazında baskın kirlenme tipi
Tekstil boyahane — Baskın: organik ve renk maddeleri; Temizlik: yılda 3-4
Gıda ve içecek — Baskın: organik ve biyolojik; Temizlik: yılda 2-3
Atık su geri kazanımı — Baskın: biyolojik ve organik; Temizlik: yılda 4-6
Gri su geri kazanımı — Baskın: yüzey aktif madde ve biyolojik; Temizlik: yılda 2-4
Kuyu suyu, demirli — Baskın: metal oksit; Temizlik: yılda 2-3
Kuyu suyu, sert — Baskın: kışır; Temizlik: yılda 2
Yüzey suyu — Baskın: kolloidal ve organik; Temizlik: yılda 2-4
Deniz suyu, açık alım — Baskın: kolloidal ve biyolojik; Temizlik: yılda 2-4
Deniz suyu, kuyu alımı — Baskın: kışır; Temizlik: yılda 1-2
Soğutma kulesi blöf geri kazanımı — Baskın: biyolojik ve inhibitör kalıntısı
Kazan besleme (şebeke suyu) — Baskın: minimal; Temizlik: yılda 1
Sektöre özel önlemler
Yüksek organik yüklü sektörler — Aktif karbon ve kirlenme dirençli eleman
Biyolojik yükü yüksek beslemeler — UV, periyodik biyosit, hijyenik tasarım
Demirli kaynaklar — Kontrollü tam oksidasyon ve filtrasyon
Sert kuyu suları — Yumuşatma veya güçlü antiskalant programı
Mevsimlik çalışan tesisler — Duruşta koruyucu çözelti
Sıcak iklim uygulamaları — Biyolojik kontrol programı
Değişken kaynaklı tesisler — Mevsimsel su analizi ve tasarım revizyonu
Otopsi kirlenme teşhisinde ne sağlar?
Membran otopsisi, kirlenme tipini ve kök nedeni kesin olarak belirleyen tek yöntemdir. Normalize göstergeler tipi işaret eder; otopsi kanıtlar.
Otopside yapılan analizler
Görsel inceleme — Birikinti rengi, dokusu ve dağılımı
Organik madde analizi — Biyofilm ve organik kirlenme payı
Mikrobiyolojik kültür — Canlı organizma varlığı ve türü
Fujiwara testi — Klor hasarının varlığı
Metilen mavisi testi — Membran bütünlüğü ve delik tespiti
Hücre testi — Temizlenmiş numunede geri kazanılabilir performans
Otopsi sonuçlarının yorumu
Yüksek kalsiyum ve karbonat — Kalsiyum karbonat kışırı; antiskalant veya asit dozajı sorunu
Yüksek baryum — Baryum sülfat; recovery veya antiskalant seçimi sorunu
Yüksek silisyum — Silika; recovery tavanı aşılmış
Yüksek demir — Metal oksit; ön arıtmada oksidasyon kontrolü sorunu
Yüksek alüminyum — Koagülant kaçağı; dozaj optimizasyonu gerekli
Yüksek organik madde — Ön arıtmada aktif karbon veya UF ihtiyacı
Yüksek mikrobiyolojik yük — Biyolojik kontrol programı eksik
Fujiwara pozitif — Klor kaçağı; garanti kapsamı dışı
Kayıp ağırlık düşük ama performans kötü — Kirlenme değil, kalıcı hasar
Son satır önemlidir: birikinti azken performans kaybı büyükse, sorun kirlenme değil oksidasyon, hidroliz veya sıkışmadır. Bu ayrım, temizlikle zaman kaybetmeyi önler.
Kirlenmenin maliyeti ne kadar?
Kirlenme, üç ayrı maliyet kalemi yaratır: artan enerji tüketimi, temizlik giderleri ve kısalan membran ömrü. Toplam etki genellikle hafife alınır.
Adım adım maliyet hesabı
20 m³/h kapasiteli, günde 16 saat ve yılda 300 gün çalışan bir sistemde kirlenme nedeniyle spesifik enerji 0,82'den 0,98 kWh/m³'e çıkmışsa:
Adım 1, yıllık üretim — 20 × 16 × 300 = 96.000 m³
Adım 2, enerji artışı — 0,98 − 0,82 = 0,16 kWh/m³
Adım 3, yıllık ek enerji — 96.000 × 0,16 = 15.360 kWh
Adım 4, temizlik sıklığı — Yılda 2 yerine 5
Adım 5, ek temizlik sayısı — 3
Adım 6, her temizlikte duruş — Yaklaşık 8 saat
Adım 7, yıllık ek duruş — 24 saat
Adım 8, üretim kaybı — 24 × 20 = 480 m³/yıl
Adım 9, membran ömrü — 5 yıl yerine 2,5 yıl
Adım 10, on yıllık ek değişim — 2 kez
Adım 11, yorum — Ön arıtma iyileştirmesi bu kalemlerin toplamının altında kalır
Bu hesap, ön arıtma yatırımının neden en yüksek geri dönüşlü kalem olduğunu gösterir.
Ön arıtma iyileştirmesi mi sık temizlik mi?
Kirlenme sorunuyla karşılaşan tesislerde iki yol vardır: temizlik sıklığını artırmak veya ön arıtmayı iyileştirmek. İkisi arasındaki karar, sayısal olarak verilebilir.
İki yaklaşımın karşılaştırması
Sık temizlik — Yatırım: yok; İşletme: kimyasal, işçilik, duruş; Ömür: kısalır; Sürdürülebilirlik: düşük
Ön arıtma iyileştirmesi — Yatırım: var; İşletme: artan sarf ve enerji; Ömür: uzar; Sürdürülebilirlik: yüksek
Tasarım fluxunu düşürmek — Yatırım: ek eleman ve kap; Etki: belirgin
Recovery'yi düşürmek — Yatırım: yok; Etki: su ve enerji maliyeti artar
Antiskalant programını güçlendirmek — Yatırım: düşük; Etki: yalnızca kışıra
Karar kriteri
Temizlik sıklığı yılda 3'ü aşıyorsa ön arıtma gözden geçirilmelidir. Bu eşik, hem membran ömrü hem toplam maliyet açısından dönüm noktasıdır.
Aylık temizlik yapılan bir sistemde ise ön arıtmanın yeniden tasarlanması zorunludur; bu koşulda hiçbir membran serisi kabul edilebilir ömür veremez.
Karar için yapılacak hesap basittir: ön arıtma iyileştirmesinin yatırımı, önlediği ek enerji, temizlik ve erken değişim maliyetleriyle karşılaştırılır. Çoğu vakada geri dönüş süresi kısadır.
Duruşta kirlenme nasıl önlenir?
Membran için en riskli durum çalışmak değil, korumasız beklemektir. Permeatta dezenfektan kalıntısı bulunmadığı için durgun su hızla kolonize olur ve biyofilm gelişir.
Duruş süresine göre koruma
4 saate kadar — İşlem: doğrudan devreye alma; Yıkama: 10 dakika
4-24 saat — İşlem: permeatla düşük basınç yıkaması; Yıkama: 15 dakika
1-3 gün — İşlem: yıkama ve günlük periyodik yıkama; Yıkama: 30 dakika
3 günden uzun — İşlem: koruyucu çözelti; sodyum bisülfit esaslı
Mevsimlik duruş — İşlem: koruyucu çözelti, aylık yenileme
Donma riski olan ortam — İşlem: sistem tamamen boşaltılmalı
Devreye alışta — Yıkama: permeat iletkenliği referansa dönene kadar
Otomatik yıkama (flush), duruş anında membran yüzeyindeki derişik suyu süpürerek hem kışır hem biyofilm riskini azaltır. Tipik yıkama 30-90 saniye sürer ve membran hacmini en az iki kez değiştirmelidir.
Turizm, tarım ve mevsimlik üretim yapan tesislerde bu koruma sıklıkla atlanır. Sonuç, sezon başında normalize debinin belirgin düşük çıkması ve ilk haftalarda kimyasal temizlik gerekmesidir.
Kirlenme kaydı nasıl tutulmalı?
Kirlenme yönetimi, tutulan kayıtların kalitesine bağlıdır. Kayıt olmadan ne eğilim görülebilir ne kök neden bulunabilir.
Tutulması gereken kayıtlar
Devreye alma referans değerleri — Tüm karşılaştırmaların temeli
Günlük işletme kayıtları — Basınç, debi, iletkenlik, sıcaklık
Haftalık normalize hesaplar — Debi, tuz geçişi, ΔP
Kimyasal temizlik kayıtları — Tarih, kimyasal, pH, sıcaklık, süre
Temizlik öncesi ve sonrası normalize değerler
İyileşme oranları — Kalan ömrün göstergesi
SDI15 ölçümleri — Haftalık
Serbest klor ve ORP kayıtları — Günlük
Kimyasal tüketim kayıtları — Antiskalant, bisülfit, biyosit
Mikrobiyolojik analiz sonuçları — Aylık
Otopsi raporları — Kirlenme tipi ve kök neden
Kartuş filtre değişim kayıtları — Ön arıtma performansı göstergesi
Eğilim grafiği, tek tek okumalardan çok daha değerlidir. Yavaş gelişen kirlenme günlük okumada fark edilmez ama üç aylık grafikte açıkça görülür. Bu nedenle veri toplamak yeterli değildir; düzenli olarak çizilmesi ve okunması gerekir.
Kirlenme membran ömrünü ne kadar kısaltır?
Kirlenmenin ömre etkisi, doğrudan tıkanmadan değil tıkanmayı gidermek için yapılan tekrarlı kimyasal temizliklerden gelir. Her temizlik, poliamit tabakayı bir miktar yıpratır.
Temizlik sıklığı ve ömür ilişkisi
Yılda 1 temizlik — Beklenen ömür: 6-8 yıl; Ön arıtma: UF veya çok iyi
Yılda 2 temizlik — Beklenen ömür: 4-6 yıl; Ön arıtma: iyi
Yılda 3 temizlik — Beklenen ömür: 3-4 yıl; Ön arıtma: sınırda
Yılda 4-6 temizlik — Beklenen ömür: 2-3 yıl; Ön arıtma: yetersiz
Aylık temizlik — Beklenen ömür: 1-2 yıl; Ön arıtma yeniden tasarlanmalı
Temizliğin yıpratıcı etkileri
pH sınırlarına yakın çalışma — Poliamit hidrolizini hızlandırır
Sıcaklık 35 °C'ye yakın — Hidroliz riski
Uzun temas süreleri — Kümülatif yıpranma
Sert mekanik devir daim — Yaprak ve aralayıcı zorlanması
Sık başlat-durdur — Basınç çevrimi ve mekanik yorulma
Yanlış kimyasal — Etkisiz temizlik, tekrar gereksinimi
Yetersiz durulama — Kimyasal kalıntısı sürekli temas
Bu nedenle temizlik bir çözüm değil, kaçınılmaz bir müdahaledir. Asıl hedef temizliği iyi yapmak değil, temizlik ihtiyacını azaltmaktır.
Kartuş filtre disiplini — Maliyet: düşük; Etki: ön arıtma güvenlik katmanı
Bisülfit dozajı eklemek — Maliyet: düşük; Etki: klor kaçağına karşı ikinci katman
Aktif karbon sanitasyonu — Maliyet: düşük; Etki: biyolojik yükü düşürür
UV dezenfeksiyon eklemek — Maliyet: orta; Etki: biyolojik kontrol
Kirlenme dirençli elemana geçmek — Maliyet: orta; Etki: geciktirir
Tasarım fluxunu düşürmek — Maliyet: orta-yüksek; Etki: belirgin
Ultrafiltrasyon eklemek — Maliyet: yüksek; Etki: en kalıcı çözüm
Bu sıralama pratik bir yol haritası sunar: önce maliyetsiz veya düşük maliyetli önlemler uygulanır, sonuç alınamazsa yatırım gerektiren adımlara geçilir.
İlk üç madde çoğu tesiste zaten uygulanabilir durumdadır ve tek başına kirlenme sorununun önemli bir kısmını çözer.
Sık yapılan 5 hata
Hata 1: Kirlenme tipini belirlemeden kimyasal seçmek
Kolloidal kirlenmeye asit, kışıra alkali temizlik uygulamak hem etkisiz kalır hem zaman ve kimyasal kaybıdır; yanlış sırayla yapılan temizlikler kirlenmeyi sertleştirebilir. Doğrusu, üç normalize göstergeyi birlikte okuyarak teşhis matrisinden kirlenme tipini belirlemek ve kimyasalı buna göre seçmektir.
Hata 2: Temizlik sıklığını çözüm sanmak
Temizlik sıklığının artması bir çözüm değil, ön arıtmanın yetersiz olduğunun göstergesidir. Aylık temizlik yapılan bir sistemde her temizlik membranı bir miktar yıpratır ve ömür 1-2 yıla iner. Doğrusu, sıklık arttığında ön arıtmayı gözden geçirmek, SDI15 değerini ölçmek ve kök nedene müdahale etmektir.
Hata 3: Kısmi oksidasyon yapmak
Yarı oksitlenmiş demir, membran yüzeyine ulaştıktan sonra orada oksitlenir ve doğrudan yüzeye yapışır; bu, hiç oksidasyon yapmamaktan daha kötü bir sonuçtur. Doğrusu, oksidasyonu ön arıtmada tam yapmak, oluşan partikülleri filtrasyonla tutmak ve oksidan kalıntısını aktif karbon ile bisülfitle tamamen gidermektir.
Hata 4: Biyolojik kirlenmede yalnızca temizlik yapmak
Alkali temizlik jel tabakasını kaldırır ama canlı hücreleri gidermez; birkaç hafta içinde tabaka yeniden oluşur ve temizlik döngüsü kalıcı hale gelir. Doğrusu, kök nedene müdahale etmek: ön dezenfeksiyon, UV, periyodik biyosit dozajı, kartuş filtre disiplini, aktif karbon sanitasyonu ve ölü hat eliminasyonu.
Hata 5: Tasarım fluxunu ekonomik gerekçeyle yükseltmek
Eleman sayısını azaltarak yatırımı düşürmek fluxu yükseltir; bu, birim zamanda yüzeye taşınan madde miktarını artırır ve kirlenmeyi hızlandırır. Kirli beslemelerde bu tercih, ömürde bir yıldan fazla kayba yol açabilir. Doğrusu, fluxu su tipine göre tavsiye bandında veya altında seçmek ve eleman sayısından tasarruf etmemektir.
İzleme ve temizlik kontrol listesi
Kirlenme izleme kontrol listesi
Devreye alma referans değerleri arşivde mevcut mu?
Günlük basınç, debi, iletkenlik ve sıcaklık kaydediliyor mu?
Normalize debi, tuz geçişi ve ΔP haftalık hesaplanıyor mu?
İyileşme %5 altındaysa ikinci temizlik veya otopsi planlandı mı?
Sık Sorulan Sorular
RO membranı neden tıkanır?
Beş ana mekanizmayla tıkanır: kolloidal ve partikül kirlenmesi, kışır, organik kirlenme, biyolojik kirlenme ve metal oksit birikimi. Ortak neden, membranın tuttuğu maddelerin yüzeyde birikmesi ve konsantre akımının bu birikimi süpürememesidir. Yüksek recovery, yüksek flux ve düşük sıcaklık bu süreci hızlandırır.
Kirlenme tipini nasıl ayırt ederim?
Üç normalize göstergeye birlikte bakılır. Debi düşük, tuz geçişi normal ve ΔP yüksekse kolloidal kirlenme vardır ve birinci kademededir. Debi düşük, tuz geçişi de yüksek ve ΔP yüksekse kışır vardır ve son kademededir. Debi düşük, tuz geçişi düşük ve ΔP yüksekse biyolojik kirlenme söz konusudur.
Kirlenme neden farklı yerlerde başlar?
Partiküller ve kolloidler sisteme girdikleri noktada tutulduğu için kolloidal kirlenme birinci kademedeki ilk elemanda başlar. Kışır ise derişimin en yüksek olduğu son kademedeki son elemanda oluşur çünkü doygunluk sınırı orada aşılır. Bu ayrım, otopsi için hangi elemanın seçileceğini belirler.
Hangi kirlenme geri döndürülemez?
Polimerize silika ve baryum sülfat pratikte geri döndürülemez. Kalsiyum sülfat ve stronsiyum sülfat kısmen giderilir. Kalsiyum karbonat, demir oksit ve kolloidal çamur asit veya alkali temizlikle büyük ölçüde giderilir. Biyofilm kısmen giderilir ama kök nedene müdahale edilmezse tekrarlar.
Biyolojik kirlenme neden tekrar ediyor?
Alkali temizlik jel tabakasını kaldırır ancak canlı hücreleri tamamen gidermez; kalan hücreler birkaç hafta içinde tabakayı yeniden oluşturur. Kalıcı çözüm için kök nedene müdahale gerekir: ön dezenfeksiyon ve tam declorinasyon, UV, periyodik non-oksidan biyosit, kartuş filtre disiplini ve ölü hat eliminasyonu.
Temizlik ne zaman yapılmalı?
Normalize debi yüzde 15 düştüğünde, normalize tuz geçişi yüzde 15 arttığında veya normalize fark basıncı yüzde 15 arttığında yapılır. Erken temizlik gereksiz yıpranma, geç temizlik ise sertleşmiş kirlenme demektir. Yüzde 10 düşüşte yapılan temizlikte iyileşme yüzde 90 üzerindeyken, yüzde 25 düşüşte yüzde 60-70'e iner.
Temizlik sıklığı artıyorsa ne yapmalıyım?
Sıklık artışı, ön arıtmanın yetersiz olduğunun göstergesidir. Daha sık temizlik çözüm değildir; her temizlik membranı bir miktar yıpratır. SDI15 ölçülmeli, ön arıtma kademeleri gözden geçirilmeli ve gerekiyorsa ultrafiltrasyon gibi bir iyileştirme değerlendirilmelidir.
Demirli suda ne yapmalıyım?
Demir, hava ile temas ettiğinde oksitlenip çökelir; bu çökelme membran yüzeyinde olursa kızıl bir tabaka oluşur. Üretici sınırı 0,05 mg/L'dir. Oksidasyon ön arıtmada kontrollü yapılmalıdır: havalandırma ve multimedya, katalitik media veya yeşil kum filtresi. Kısmi oksidasyon en kötü senaryodur; tam yapılmalıdır.
Tasarım fluxu kirlenmeyi etkiler mi?
Doğrudan etkiler. Yüksek flux, birim zamanda membran yüzeyine daha çok madde taşınması demektir. 25 m³/h için 36 eleman kullanıldığında flux 18,8 LMH, 30 eleman kullanıldığında 22,5 LMH olur. İkinci seçenek kirli beslemelerde temizlik sıklığını artırır ve ömürde bir yıldan fazla kayba yol açabilir.
Konsantrasyon polarizasyonu nedir?
Membran yüzeyine çok yakın tabakada tuz derişiminin ana akım derişiminden yüksek olmasıdır; beta faktörüyle ifade edilir ve 1,2'yi aşmaması istenir. Doygunluk sınırlarının hesaplanandan erken aşılmasına ve birikimin süpürülememesine yol açar. Elle yapılan kışır hesaplarına yüzde 15-20 emniyet payı eklenmelidir.
Sisteminizdeki kirlenmenin tipini ve kök nedenini, işletme kayıtlarınızdaki normalize göstergelerle sayısal olarak belirlemek mümkündür. Devreye alma raporunuzu, günlük işletme kayıtlarınızı ve temizlik geçmişinizi paylaşırsanız proses mühendisliği ekibimiz teşhis raporu hazırlayarak temizlik protokolü ve kök neden önlemlerini planlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı ters osmoz ve nano filtrasyon sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
