Permeat iletkenliği neden yükselir? O-ring, yaprak, klor, kışır ve yaşlanma ayrımı; kap bazlı profil ve prob testiyle teşhis.
RO membranı yedi nedenden tuz kaçırır: o-ring sızıntısı, membran yaprağının delinmesi, tutkal hattının açılması, serbest klor hasarı, kışır, doğal yaşlanma ve besleme koşullarının değişmesi. Bunların ilk üçü mekanik kaçaktır ve permeat iletkenliğinde ani sıçrama yapar; son dördü ise kademeli artış gösterir. Ayrım, kap bazlı iletkenlik profili çıkarılarak yapılır.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Tuz geçişinin normal seviyesi ve neyin anormal sayıldığı
Ani sıçrama ile kademeli artışın ayırt edilmesi
Kap bazlı iletkenlik profilinin çıkarılması
Prob testi ve vakum kaçak testinin uygulanması
O-ring, yaprak ve tutkal hattı hasarlarının belirtileri
Serbest klor hasarının ayırt edici imzası
Kışırın tuz geçişine etkisi
Doğal yaşlanmanın beklenen seyri
Besleme koşullarının permeat kalitesine etkisi
Sıcaklık, basınç ve recovery değişimlerinin yorumlanması
Onarım, kısmi değişim ve tam değişim kararı
Bu konuda en sık yapılan beş hata ve teşhis kontrol listesi
Membran neden tuz kaçırır?
Tuz geçişi, membranın doğal bir özelliğidir; hiçbir membran yüzde yüz red vermez. Sorun, geçişin beklenen seviyeyi aşmasıdır.
Tuz akısı Js = B × (Cf − Cp) bağıntısıyla hesaplanır. Buradaki B tuz geçirgenlik katsayısıdır ve membranın yapısına bağlıdır. Cf ise besleme tarafındaki derişimdir. Denklem, tuz geçişinin basınçtan büyük ölçüde bağımsız ama derişime doğru orantılı olduğunu gösterir.
Bu çerçeve, permeat iletkenliğinin neden yükseldiğine dair iki farklı açıklama sunar: ya B katsayısı büyümüştür (membranda değişim) ya da Cf artmıştır (besleme koşulları değişmiştir). Teşhis, hangisinin geçerli olduğunu belirlemekle başlar.
Tuz geçişini artıran yedi neden
O-ring sızıntısı — Besleme suyu doğrudan permeat borusuna karışır; ani sıçrama
Membran yaprağı delinmesi — Fiziksel delik; ani sıçrama
Tutkal hattı açılması — Yaprak kenarı ayrılır; ani sıçrama
Serbest klor hasarı — Aktif tabaka bozunur; hızlı ve kalıcı artış
Kışır — Yüzey derişimi artar; kademeli artış
Doğal yaşlanma — Yılda %0,5-1 puan red kaybı; çok yavaş
Besleme koşulu değişimi — TDS, sıcaklık, recovery veya basınç; kademeli
Normal tuz geçişi ne kadardır?
Sistem tuz reddi, tek eleman katalog değerinin altındadır. Katalogdaki yüzde 99,5 değeri, tek elemanın yüzde 15 recovery ve 25 °C koşulunda ölçülen performansıdır.
Yüzde 75 recovery ile çalışan bir sistemde tipik sistem reddi yüzde 98,5-99,0 bandındadır. 800 ppm besleme suyunda bu, yaklaşık 9-12 ppm permeat ve 18-24 µS/cm iletkenlik demektir.
Bu nedenle karşılaştırma katalog değeriyle değil, devreye alma referans değeriyle yapılmalıdır. Referans yoksa hiçbir sapma sayısal olarak kanıtlanamaz.
Membranın çalışma prensibini ve akı denklemlerini RO membran nedir yazımızda ele aldık.
Ani sıçrama mı kademeli artış mı?
Teşhisin ilk adımı, artışın hangi biçimde geliştiğini belirlemektir. Bu ayrım, olası nedenleri iki gruba böler ve teşhis süresini kısaltır.
Ani sıçrama nedenleri
O-ring sızıntısı — En yaygın; conta yıpranması veya montaj hatası
Membran yaprağı delinmesi — Partikül aşındırması veya basınç darbesi
Tutkal hattı açılması — Aşırı basınç veya vakum
Ürün borusu çatlağı — Basınç darbesi
Kap içi adaptör kırılması — Mekanik hasar
Eleman ters takılması — Brine contası çalışmaz
Permeat çek valf arızası — Duruşta geri kaçış
Yumuşatıcı rejenerasyon tuz kaçağı — Besleme kaynaklı, geçici
Kademeli artış nedenleri
Doğal yaşlanma — Yılda %0,5-1 puan
Kışır oluşumu — Aylar içinde gelişir
Serbest klor maruziyeti — Kümülatif; hızlı da olabilir
Hidroliz — Yüksek sıcaklık ve sınır dışı pH
Besleme TDS'inin mevsimsel artışı — Dış etken
Recovery'nin yükselmesi — Ortalama derişim artar
Basıncın düşmesi — Aynı tuz daha az suya dağılır
Sıcaklığın yükselmesi — Her 1 °C artış tuz geçişini yaklaşık %3 artırır
Son dört madde membranla ilgili değildir; işletme koşullarının değişmesinden kaynaklanır. Bu nedenle normalize hesap yapılmadan verilecek karar yanlış olur.
Kap bazlı iletkenlik profili nasıl çıkarılır?
Toplam permeat iletkenliği, sorunun nerede olduğunu göstermez. Kaynağı bulmak için her basınç kabının kendi permeat çıkışından ayrı numune alınır.
Profil çıkarma adımları
Adım 1 — Sistem tasarım koşullarında kararlı çalıştırılır
Adım 2 — Her kabın permeat portundan sırayla numune alınır
Adım 3 — Numuneler aynı sıcaklıkta ve aynı cihazla ölçülür
Adım 4 — Değerler kap numarasıyla birlikte kaydedilir
Adım 5 — Kaplar arası fark hesaplanır
Adım 6 — Sağlam bir sistemde fark %10'u geçmez
Adım 7 — Belirgin sapan kap belirlenir
Adım 8 — Kademe farkı da değerlendirilir; son kademe doğal olarak yüksektir
Örnek profil yorumu
Altı kaplı bir sistemde ölçülen değerler 17, 18, 17, 19, 46 ve 18 µS/cm ise beşinci kap hasarlıdır. Toplam permeat iletkenliği bu durumda yaklaşık 22,5 µS/cm okur; tek başına bakıldığında hafif yüksek görünür ama kap bazlı profil sorunu tereddütsüz gösterir.
Bu yöntem, sistem genelinde eleman değişimi yerine tek kaba müdahaleyi mümkün kılar ve maliyeti belirgin düşürür.
Kademe farkı nasıl yorumlanır?
Son kademedeki kaplar, daha derişik bir suyu işlediği için doğal olarak daha yüksek iletkenlikli permeat verir. Bu bir arıza değildir.
Yüzde 75 recovery'de son kademenin gördüğü besleme, sistem beslemesinin yaklaşık üç buçuk katı derişimdedir. Buna karşılık gelen permeat iletkenliği de orantılı olarak yüksektir. Karşılaştırma, aynı kademedeki kaplar arasında yapılmalıdır.

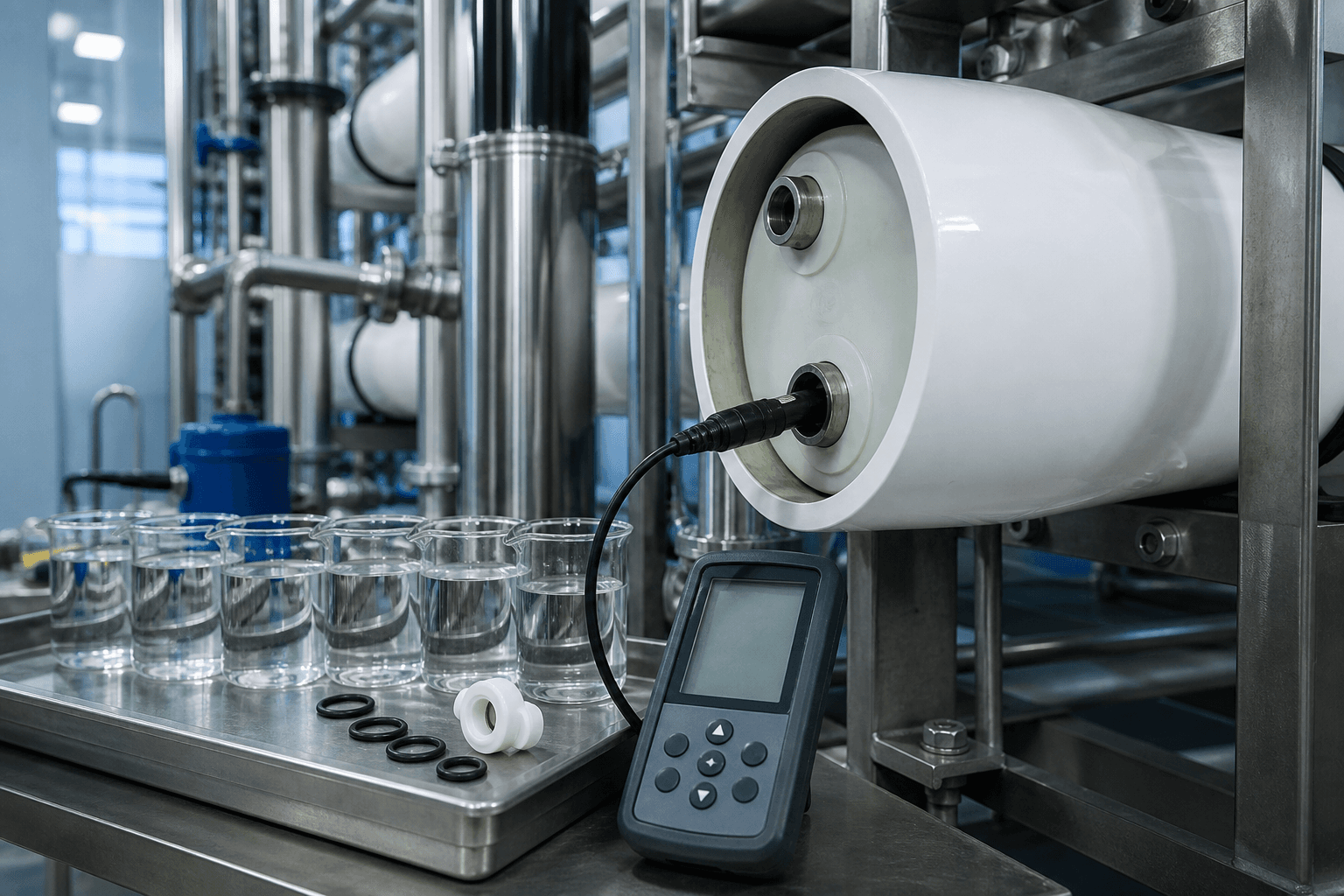

Prob testi nasıl uygulanır?
Sapan kap belirlendikten sonra, hangi elemanın hasarlı olduğunu bulmak için prob testi uygulanır. Yöntem, permeat borusuna ölçüm probu indirerek eleman bazında iletkenlik profili çıkarmaya dayanır.
Prob testi adımları
Adım 1 — Sistem düşük basınçta çalıştırılır; genellikle 3-5 bar
Adım 2 — Kabın bir ucundaki permeat bağlantısı sökülür
Adım 3 — İnce çaplı bir hortum ve prob ürün borusuna indirilir
Adım 4 — Prob, eleman aralıklarına denk gelecek şekilde konumlandırılır
Adım 5 — Her konumda iletkenlik okunur ve derinlik kaydedilir
Adım 6 — Değerler derinliğe göre grafiğe işlenir
Adım 7 — Ani sıçramanın olduğu nokta hasarlı elemanı gösterir
Adım 8 — Kaçak o-ring'de ise sıçrama eleman sınırında olur
Adım 9 — Kaçak yaprakta ise sıçrama eleman boyunca kademeli olur
Vakum kaçak testi
Prob testine alternatif veya tamamlayıcı bir yöntemdir. Eleman kaptan çıkarılır, ürün borusunun bir ucu kapatılır ve diğer ucundan vakum uygulanır.
Sağlam bir elemanda vakum belirli bir süre korunur. Vakum hızla düşüyorsa yaprakta delik veya tutkal hattında açılma vardır. Test, elemanın kaptan çıkarılmasını gerektirdiği için prob testinden sonra uygulanır.
Metilen mavisi testi
Otopsi kapsamında uygulanan bir testtir. Açılmış yaprak yüzeyine boya çözeltisi uygulanır; delik veya çatlak varsa boya alt tabakaya geçer ve arka yüzde görünür.
Bu test, hasarın yerini ve büyüklüğünü görsel olarak belgeler. Garanti taleplerinde kanıt olarak kullanılır.
Bir basınç kabında çok sayıda o-ring bulunur: her elemanın ürün borusu bağlantısında, adaptörlerde ve uç kapaklarda. Her biri potansiyel bir kaçak noktasıdır.
O-ring sızıntısı, yüksek basınçlı besleme suyunun doğrudan permeat borusuna karışmasına yol açar. Karışan su arıtılmamış olduğu için permeat iletkenliğinde belirgin ve ani bir sıçrama yaratır.
O-ring sızıntısı nedenleri
Yaşlanma ve sertleşme — Elastomer zamanla esnekliğini kaybeder
Yanlış yağlayıcı — Petrol türevi yağlar elastomeri bozar
Montaj sırasında kesilme veya ezilme — Zorlamalı montaj
Yanlış ölçü — Uyumsuz o-ring kullanımı
Basınç darbesi — Ani basınç değişimi contayı yerinden oynatır
Kimyasal uyumsuzluk — Temizlik kimyasalıyla etkileşim
Sıcaklık çevrimleri — Genleşme ve büzülme
Eksik veya unutulmuş o-ring — Montaj hatası
Önleme yöntemleri
Her eleman değişiminde tüm o-ringleri yenilemek
Yalnızca gliserin veya üretici onaylı yağlayıcı kullanmak
Doğru ölçü ve malzemede o-ring kullanmak
Montajda zorlamamak, elemanları düzgün hizalamak
Basınç artış hızını dakikada 0,7 bar ile sınırlamak
VFD ile yumuşak kalkış uygulamak
Permeat hattına vakum kırıcı koymak
Yedek o-ring seti stokta bulundurmak
Uyarı: Petrol türevi yağlar poliamit ve elastomer malzemelere zarar verir. Montajda yalnızca gliserin veya üretici onaylı yağlayıcı kullanılmalıdır.
Yaprak delinmesi ve tutkal hattı açılması
Membran yaprağının delinmesi veya kenarındaki tutkal hattının açılması, kalıcı ve onarılamaz hasarlardır. Her ikisi de permeat tarafına doğrudan besleme suyu geçişine yol açar.
Yaprak delinmesi nedenleri
Partikül aşındırması — Media kaçağı veya kartuş filtre delinmesi
Basınç darbesi — Su koçu etkisi
Aşırı flux — Yaprak zorlanması
Aşırı fark basıncı — Kirlenmeyle birlikte
Kuru çalıştırma — Yaprak yapışması
Montaj hasarı — Eleman itilirken zorlanma
Yabancı cisim — Kap içinde kalan montaj artığı
Tutkal hattı açılması nedenleri
Aşırı basınç — Maksimum sınırın aşılması
Permeat tarafında vakum — Yaprak ters yönde çekilir
Permeat basıncının besleme basıncına yaklaşması — Ters basınç farkı
Teleskopik açılma — Yaprakların eksenel kayması
Aşırı ΔP — Kap sınırının aşılması
Sık basınç çevrimi — Mekanik yorulma
Teleskopik açılma nedir?
Aşırı fark basıncı altında yapraklar eksenel olarak kayar ve elemanın ucu teleskopik biçimde açılır. Bu, tutkal hattını ayırır ve kalıcı kaçak yaratır.
Uç itme diski (ATD), bu kaymayı önlemek için tasarlanmıştır. Eksik veya hasarlı bir ATD, teleskopik açılma riskini belirgin artırır.
Görsel olarak tanınması kolaydır: elemanın bir ucu iç içe geçmiş halkalar biçiminde dışa doğru açılmıştır. Bu hasar onarılamaz; eleman değiştirilmelidir.
Serbest klor, poliamit tabakayı kimyasal olarak parçalar. Sonuç, aktif tabakanın gevşemesi ve tuz geçirgenliğinin artmasıdır.
Klor hasarının ayırt edici imzası şudur: permeat debisi artar, tuz reddi düşer, fark basıncı değişmez ve tüm kaplar benzer davranır. Bu kombinasyon başka hiçbir nedende görülmez.
Klor hasarının belirtileri
Tuz reddi — Hızlı ve kalıcı düşüş
Permeat debisi — Artar; aktif tabaka gevşemiştir
Fark basıncı — Değişmez; kirlenme yok
Kap dağılımı — Tüm kaplarda benzer; kaçak değil sistemik
Temizlik yanıtı — Yok; kirlenme olmadığı için
Gelişim hızı — Maruziyet şiddetine bağlı; günler veya haftalar
Fujiwara testi — Pozitif; kesin kanıt
Kaynak araştırması
Aktif karbon yatağı tükenmiş mi — Çıkışta serbest klor ölçümü
ORP değeri yükselmiş mi — 200 mV üzeri uyarı
Bisülfit dozajı çalışıyor mu — Tank tüketimi hesapla karşılaştırılmalı
Ön arıtmada klorlama var mı — Dozaj arızası
Şebeke suyu klor değeri arttı mı — Mevsimsel veya operasyonel değişim
Temizlik çözeltisinde klor var mı — Şebeke suyuyla hazırlanmış olabilir
Son madde sık gözden kaçar: temizlik çözeltisi permeat suyuyla hazırlanmalıdır. Şebeke suyuyla hazırlanan bir çözelti, içindeki serbest klorla membrana doğrudan zarar verir.
Kışır, membran yüzeyinde kristal tabaka oluşturur. Bu tabaka iki etki yaratır: su geçişini engeller ve yüzeydeki tuz derişimini yükseltir.
Yüzey derişiminin yükselmesi, Js = B × (Cf − Cp) denklemindeki Cf terimini büyütür ve tuz geçişi artar. Bu nedenle kışırda debi düşüşüne tuz geçişi artışı eşlik eder.
Kışırın ayırt edici belirtileri
Normalize debi — Düşüş
Normalize tuz geçişi — Artış
Fark basıncı — Artış
Konum — Son kademe, son eleman
Kap bazlı profil — Son kademe kaplarında belirgin
Temizlik yanıtı — Asit temizliğine iyi yanıt (karbonat için)
Gelişim hızı — Haftalar veya aylar
Kışır kaynaklı tuz geçişinin geri döndürülebilirliği
Kalsiyum karbonat kışırı asit temizliğiyle büyük ölçüde giderilir ve tuz geçişi referans seviyeye yaklaşır. Kalsiyum sülfat kısmen giderilir. Baryum sülfat ve polimerize silika ise geri döndürülemez; bu durumda tuz geçişi kalıcı olarak yüksek kalır.
Bu nedenle kışır teşhisinde bileşenin belirlenmesi önemlidir. Otopside yapılan elementel analiz, hangi bileşenin baskın olduğunu ve geri kazanım şansını gösterir.
Poliamit membranlar, hiçbir hasar almasalar bile zamanla tuz geçirgenliği kazanır. Bu artış yılda yaklaşık yüzde 0,5-1 puan red kaybı olarak gerçekleşir.
Yıllara göre beklenen tuz reddi
Yıl 0 — Tuz reddi: %99,5; Permeat (800 ppm besleme): yaklaşık 9 ppm
Yıl 1 — %99,3; yaklaşık 11 ppm
Yıl 2 — %99,1; yaklaşık 13 ppm
Yıl 3 — %98,9; yaklaşık 16 ppm
Yıl 4 — %98,6; yaklaşık 20 ppm
Yıl 5 — %98,3; yaklaşık 25 ppm
Yıl 6 — %98,0; yaklaşık 30 ppm
Yıl 7 — %97,6; yaklaşık 36 ppm
Bu tablo, permeat kalitesi hedefinin belirlenmesinde neden marj bırakılması gerektiğini gösterir. Hedef 20 µS/cm ise ve sistem devreye almada 18 µS/cm veriyorsa, ikinci yılda hedef aşılır.
Doğru yaklaşım, tasarımda hedefin belirgin altında bir başlangıç değeri hedeflemektir. Bu, yaşlanma boyunca hedefin korunmasını sağlar.
Besleme koşulları permeat kalitesini nasıl etkiler?
Permeat iletkenliğindeki artışın önemli bir kısmı membranla ilgili değildir; işletme koşullarının değişmesinden kaynaklanır. Bu etkenler normalize hesapla ayıklanmalıdır.
Besleme koşullarının etkisi
Besleme TDS'i arttı — Cf büyür; tuz geçişi doğru orantılı artar
Recovery yükseldi — Ortalama derişim artar; permeat kalitesi bozulur
Basınç düştü — Aynı tuz daha az suya dağılır; iletkenlik yükselir
Sıcaklık yükseldi — Her 1 °C artış tuz geçişini yaklaşık %3 artırır
pH değişti — Bazı iyonların reddi pH'a bağlıdır
Asit dozajı arttı — Sülfat yükü artar
Yumuşatıcı tuz kaçağı — Besleme TDS'inde ani sıçrama
İkinci geçiş konsantre dönüşü — Besleme kompozisyonu değişir
Sayısal örnek
800 ppm besleme suyunda yüzde 75 recovery ile permeat 18 µS/cm ölçülüyor. Besleme TDS'i mevsimsel olarak 1.200 ppm'e çıktığında:
Adım 1, ortalama derişim önce — (800 + 3.200) ÷ 2 = 2.000 ppm
Adım 2, ortalama derişim sonra — (1.200 + 4.800) ÷ 2 = 3.000 ppm
Adım 5, yorum — Artış tamamen besleme kaynaklıdır; membranda sorun yok
Bu hesap yapılmadan verilecek karar, sağlam bir sistemde gereksiz eleman değişimine yol açabilir.
Sıcaklık ve basınç değişimleri nasıl yorumlanır?
Sıcaklık ve basınç, permeat kalitesini ters yönlerde etkiler ve ikisi de normalize hesapta düzeltilmelidir.
Sıcaklığın etkisi
Sıcaklık arttığında hem su geçirgenliği hem tuz geçirgenliği artar. Ancak tuz geçirgenliğindeki artış daha belirgindir; sonuçta permeat iletkenliği yükselir.
Pratik kural: her 1 °C artış tuz geçişini yaklaşık yüzde 3 artırır. 15 °C'de 18 µS/cm veren bir sistem, 25 °C'de yaklaşık 24 µS/cm verebilir. Bu artış normaldir ve membran sorunu değildir.
Basıncın etkisi
Basınç düştüğünde permeat debisi azalır ama tuz geçişi büyük ölçüde sabit kalır. Sonuç, aynı miktar tuzun daha az suya dağılması ve iletkenliğin yükselmesidir.
Bu nedenle permeat kalitesi bozulduğunda ilk kontrol edilecek yerlerden biri besleme basıncıdır. Kartuş filtre tıkanması, pompa aşınması veya ön arıtma basınç kaybı, permeat kalitesini dolaylı olarak bozar.
Recovery'nin etkisi
Recovery yükseldiğinde membranın gördüğü ortalama derişim artar ve permeat iletkenliği yükselir. 800 ppm besleme suyunda yüzde 75 recovery'de yaklaşık 18 µS/cm olan iletkenlik, yüzde 85 recovery'de yaklaşık 27 µS/cm'ye çıkabilir.
Konsantre vanası ayarındaki bir değişiklik, membrana dokunmadan permeat kalitesini bozabilir. Bu nedenle vana konumu işaretlenmeli ve kayıt altına alınmalıdır.
Kışır — Müdahale: asit temizliği; Kısmen geri kazanılır
Yaşlanma — Müdahale: planlı değişim
İlk dört madde önemlidir: bu durumlarda eleman sağlamdır ve yalnızca conta veya bağlantı elemanı değiştirilir. Bu, maliyeti belirgin düşürür.
Bu nedenle kaçak tespit edildiğinde önce eleman çıkarılıp görsel olarak incelenmelidir. O-ring yüzeylerinde kesik, ezilme veya sertleşme varsa neden bulunmuş demektir.
Değişim sonrası ne yapılmalı?
Hasarlı eleman değiştirildikten sonra izlenecek adımlar, hem doğrulama hem gelecekteki teşhisler için gereklidir.
Değişim sonrası adımlar
Tüm o-ringler yenilenmeli — Yalnızca hasarlı olan değil
Brine contası kontrol edilmeli — Yön ve durum
Gliserin ile yağlanmalı — Petrol türevi kullanılmamalı
Yeni eleman seri numarası ve pozisyonu kaydedilmeli
İlk yıkama üretici talimatına göre yapılmalı
Basınç dakikada 0,7 barı aşmayacak hızda yükseltilmeli
Kap bazlı iletkenlik profili yeniden çıkarılmalı
Toplam permeat iletkenliği referansla karşılaştırılmalı
Kök neden kaydedilmeli — Basınç darbesi, klor, partikül
Son iki madde en sık atlanan adımlardır. Kök nedene müdahale edilmezse aynı hasar tekrarlar ve değişim maliyeti kendini yineler.
Tuz kaçağı hangi sektörlerde kritik sonuç doğurur?
Permeat kalitesindeki bozulmanın sonuçları sektöre göre farklıdır. Bazı uygulamalarda birkaç mikrosiemenslik artış tolere edilirken, bazılarında hat durdurulur.
Sektör bazında tolerans ve sonuçlar
Yüksek basınçlı kazan — Tolerans: çok dar; Sonuç: silika taşınması, türbin hasarı
Düşük basınçlı kazan — Tolerans: orta; Sonuç: blöf artışı, yakıt tüketimi
İlaç, farmakope suyu — Tolerans: yok; Sonuç: parti reddi, validasyon sorunu
Elektronik, ultra saf su — Tolerans: yok; Sonuç: üretim hatası
Hemodiyaliz — Tolerans: yok; Sonuç: hasta güvenliği
Gıda ve içecek — Tolerans: dar; Sonuç: ürün tadı ve reçete sapması
Tekstil boyahane — Tolerans: orta; Sonuç: renk tekrarlanabilirliği kaybı
Kaplama ve galvaniz — Tolerans: dar; Sonuç: yüzey lekesi
Soğutma kulesi tamamlama — Tolerans: geniş; Sonuç: çevrim sayısı düşer
İçme suyu — Tolerans: orta; Sonuç: lezzet ve mevzuat sınırları
Genel proses suyu — Tolerans: geniş; Sonuç: sınırlı
Kritik uygulamalarda alınacak önlemler
Online permeat iletkenlik ölçümü — Sürekli izleme
Alarm eşiği tanımlama — Referansın %15 üzeri
Otomatik saptırma vanası — Kalite dışı permeat drenaja
Ürün deposu öncesi kalite kontrolü — Kirli suyun depoya girmesini önler
Besleme iletkenliği — Ani artış: yumuşatıcı tuz kaçağı olabilir
Otomatik saptırma
Kritik uygulamalarda, permeat iletkenliği alarm eşiğini aştığında ürünün depoya girmesi otomatik olarak engellenmelidir. Üç yollu bir vana permeatı drenaja saptırır ve kalite normale dönene kadar bu konumda kalır.
Bu düzenek, kalite dışı suyun tüm depoyu kirletmesini önler. Özellikle gıda, ilaç ve içme suyu uygulamalarında standart bir güvenlik önlemidir.
Yumuşatıcı kaynaklı tuz kaçağı nasıl anlaşılır?
Sistemin kendisi sağlam olduğu halde permeat iletkenliğinde ani sıçrama görülüyorsa, kaynak ön arıtmadaki yumuşatıcı olabilir.
Rejenerasyon sırasında kullanılan tuzlu su, yıkama süresi yetersizse RO beslemesine karışır. Besleme TDS'inde geçici ama büyük bir sıçrama oluşur ve bu doğrudan permeat kalitesine yansır.
Periyodik tekrar — Rejenerasyon takvimiyle örtüşür
Sertlik kaçağı — Yumuşatıcı çıkışında ölçülebilir
Önleme yöntemleri
Yıkama süresini uzatmak — Rejenerasyon sonrası tam durulama
Rejenerasyon sırasında RO'yu durdurmak — En güvenli yol
Çift yumuşatıcı kullanmak — Biri rejenerasyonda, diğeri serviste
Besleme iletkenliği alarmı — Sıçramayı yakalar
Yumuşatıcı çıkış sertliğini günlük ölçmek
Tuz tüketimini kayıt altına almak — Anormal tüketim arıza göstergesi
Bu senaryo, permeat kalitesi sorunlarında ön arıtmanın neden ayrı ayrı incelenmesi gerektiğini gösterir. RO tarafında hiçbir sorun bulunmayan vakaların önemli bir kısmı bu şekilde çözülür.
Tuz kaçağının maliyeti, yalnızca eleman bedeliyle sınırlı değildir. Kalite dışı üretim, yeniden işleme ve duruş kalemleri çoğu tesiste daha büyüktür.
Maliyet kalemleri
Kalite dışı ürün — Depoya karışan su tüm hacmi bozabilir
Yeniden işleme — Depo boşaltma ve yeniden doldurma
Üretim duruşu — Teşhis ve müdahale süresi
Eleman veya conta bedeli — Genellikle en küçük kalem
İşçilik — Kap açma, eleman çıkarma, test
Analiz maliyeti — Doğrulama ölçümleri
Enerji kaybı — Kalite dışı üretilen suyun enerjisi
Örnek hesap
20 m³/h kapasiteli bir sistemde kaçak 24 saat fark edilmezse:
Adım 1, günlük üretim — 20 × 16 = 320 m³
Adım 2, kalite dışı üretim — 320 m³
Adım 3, boşa harcanan enerji — 320 × 0,82 = 262 kWh
Adım 4, boşa harcanan besleme suyu — 320 ÷ 0,75 = 427 m³
Adım 5, teşhis ve müdahale duruşu — Yaklaşık 8 saat
Adım 6, ek üretim kaybı — 160 m³
Adım 7, yorum — Online izleme ve alarm, bu kaybın tamamını önler
Bu hesap, online iletkenlik ölçümü ve alarm eşiği tanımlamanın neden düşük maliyetli ve yüksek getirili bir önlem olduğunu gösterir.
Devreye almada tuz kaçağı görülürse ne yapılmalı?
Yeni kurulan veya eleman değişimi yapılan bir sistemde ilk çalıştırmada yüksek permeat iletkenliği görülmesi, her zaman arıza anlamına gelmez.
Elemanlar koruyucu çözelti içinde saklanır ve bu çözelti permeata karışır. Ayrıca duruş sırasında konsantre tarafındaki tuzlar difüzyonla permeat kanalına geçmiş olabilir. Bu birikim yıkanana kadar ölçümler yanıltıcıdır.
Devreye almada beklenen davranış
İlk 15-30 dakika — İletkenlik yüksek; koruyucu çözelti ve difüzyon kalıntısı
30-60 dakika — Kademeli düşüş
1-2 saat — Referans değere yaklaşma
2 saat sonrası hâlâ yüksekse — Gerçek sorun araştırılmalı
Devreye alma kontrolleri
Elemanların doğru yönde takıldığı doğrulandı mı
Brine contası yönü akış oku ile kontrol edildi mi
Tüm o-ringler yenilendi ve gliserinle yağlandı mı
Adaptörler tam oturdu mu
Kilit halkası ve uç kapak doğru monte edildi mi
Kap içinde eleman sayısı doğru mu
Basınç dakikada 0,7 barı aşmayacak hızda yükseltildi mi
Permeat ilk 30 dakika drenaja verildi mi
Kap bazlı profil çıkarıldı mı
Eleman ters takılması, devreye almada karşılaşılan en yaygın montaj hatasıdır. Brine contası yalnızca doğru yönde takıldığında çalışır; ters takıldığında besleme suyu elemanı baypas eder ve hem debi hem kalite bozulur.
Montaj kurallarını ve eleman yerleştirme adımlarını RO membran nedir yazımızda ele aldık.
Kaçak tekrarlıyorsa ne yapılmalı?
Aynı kapta veya aynı pozisyonda tekrarlayan kaçak, tesadüf değildir. Sistemde kalıcı bir zorlayıcı koşul vardır.
Tekrarlayan kaçak nedenleri
Basınç darbesi — Hızlı vana kapama veya sert kalkış
Permeat hattında vakum — Vakum kırıcı yok
Kap içinde yabancı cisim — Montaj artığı veya media kaçağı
Kap iç yüzeyinde çizik — Eleman yerleşimini bozar
Yanlış ölçü o-ring — Tekrarlayan sızıntı
Kilit halkası veya segman aşınması — Eleman kayması
Aşırı fark basıncı — Kirlenmeyle birlikte teleskopik açılma
Aşırı flux — Yaprak zorlanması
Sık başlat-durdur — Mekanik yorulma
Kalıcı çözüm adımları
Adım 1 — Basınç kaydedici ile darbe ölçümü yapılır
Adım 2 — VFD ile yumuşak kalkış ve duruş tanımlanır
Adım 3 — Permeat hattına vakum kırıcı takılır
Adım 4 — Permeat hattındaki kapatılabilir vanalar kilitlenir
Adım 5 — Kap iç yüzeyi görsel olarak incelenir
Adım 6 — Kilit halkası ve segman durumu kontrol edilir
Adım 7 — Kartuş filtre disiplini gözden geçirilir
Adım 8 — Media kaçağı için filtre yüzeyi incelenir
Adım 9 — Tasarım fluxu ve fark basıncı sınırları doğrulanır
Adım 10 — Depo hacmi büyütülerek başlat-durdur sayısı azaltılır
Üçüncü ve dördüncü adımlar sıkça atlanır. Permeat hattında oluşan negatif basınç, membran yaprağını ters yönde çeker ve tutkal hattını açar; bu hasar tekrarlayan kaçakların önemli bir nedenidir.
Sık yapılan 5 hata
Hata 1: Normalize hesap yapmadan karar vermek
Permeat iletkenliğindeki artışın önemli bir kısmı besleme TDS'i, sıcaklık, basınç veya recovery değişiminden kaynaklanır. Ham okumaya bakarak yapılan değerlendirme, sağlam bir sistemde gereksiz eleman değişimine yol açabilir. Doğrusu, artışı önce normalize tuz geçişi hesabıyla değerlendirmek ve işletme koşullarıyla açıklanıp açıklanmadığını kontrol etmektir.
Hata 2: Kap bazlı ölçüm yapmadan toplu eleman değişimi
Permeat iletkenliği yükseldiğinde tüm elemanları değiştirmek yaygın ama pahalı bir tepkidir. Çoğu vakada sorun tek bir kapta, hatta tek bir o-ring'dedir. Doğrusu, her basınç kabının permeat portundan ayrı numune alarak profil çıkarmak, sapan kabı belirlemek ve prob testiyle eleman bazında hasarı bulmaktır.
Hata 3: Klor hasarını kirlenme sanmak
Klor hasarında debi artar ve tuz reddi düşer; kirlenmede ise debi düşer. Bu ters ilişki ayırt edicidir ancak sıkça gözden kaçar ve gereksiz kimyasal temizlikler yapılır. Doğrusu, debi artışı ve red kaybı birlikte görüldüğünde karbon çıkışı serbest klor ölçümlerini gözden geçirmek ve otopside Fujiwara testi istemektir.
Hata 4: O-ringleri petrol türevi yağla yağlamak
Petrol türevi yağlar elastomer ve poliamit malzemelere zarar verir; kısa sürede sızdırmazlık kaybı ve kaçak oluşur. Doğrusu, yalnızca gliserin veya üretici onaylı yağlayıcı kullanmak, her eleman değişiminde tüm o-ringleri yenilemek ve brine contasının yönünü akış oku ile doğrulamaktır.
Hata 5: Kök nedeni bulmadan eleman değiştirmek
Basınç darbesi, klor kaçağı veya media kaçağı devam ediyorsa yeni eleman da aynı hasarı alır. Doğrusu, değişim öncesinde hasar tipini belirlemek, kök nedeni araştırmak ve önleyici aksiyon almaktır: vakum kırıcı, VFD ile yumuşak kalkış, kartuş filtre disiplini ve klor izlemesi.
Teşhis ve önleme kontrol listesi
Tuz kaçağı teşhis kontrol listesi
Permeat iletkenliği devreye alma referansıyla karşılaştırıldı mı?
Artış ani mı kademeli mi, belirlendi mi?
Besleme TDS'i son analizle karşılaştırıldı mı?
Su sıcaklığı ölçüldü mü?
Besleme basıncı referansla karşılaştırıldı mı?
Gerçek recovery hesaplandı mı?
Normalize tuz geçişi hesaplandı mı?
Artış işletme koşullarıyla açıklanabiliyor mu?
Kap bazlı iletkenlik profili çıkarıldı mı?
Kaplar arası fark %10'u aşıyor mu?
Kademe farkı ayrı değerlendirildi mi?
Permeat debisi de arttı mı (klor hasarı göstergesi)?
Fark basıncı arttı mı (kışır göstergesi)?
Karbon çıkışında serbest klor ölçüldü mü?
Yumuşatıcı rejenerasyon tuz kaçağı kontrol edildi mi?
Sapan kapta prob testi uygulandı mı?
Gerekiyorsa vakum kaçak testi yapıldı mı?
Önleme kontrol listesi
Her eleman değişiminde tüm o-ringler yenileniyor mu?
Yalnızca gliserin veya onaylı yağlayıcı kullanılıyor mu?
Brine contası yönü akış oku ile doğrulanıyor mu?
Basınç artış hızı dakikada 0,7 bar ile sınırlı mı?
VFD ile yumuşak kalkış uygulanıyor mu?
Permeat hattında vakum kırıcı var mı?
Permeat hattına kapatılabilir vana konmamış mı?
Kartuş filtre üç ayda bir değiştiriliyor mu?
Media kaçağı için kartuş yüzeyi inceleniyor mu?
Karbon çıkışında günlük klor veya ORP ölçülüyor mu?
Eleman seri numaraları ve pozisyonları kayıtta mı?
Kap bazlı ölçüm noktaları mevcut mu?
Sık Sorulan Sorular
RO membranı neden tuz kaçırır?
Yedi neden vardır: o-ring sızıntısı, membran yaprağının delinmesi, tutkal hattının açılması, serbest klor hasarı, kışır, doğal yaşlanma ve besleme koşullarının değişmesi. İlk üçü mekanik kaçaktır ve ani sıçrama yapar; son dördü kademeli artış gösterir. Ayrım, kap bazlı iletkenlik profiliyle yapılır.
Permeat iletkenliği ne kadar olmalı?
Karşılaştırma katalog değeriyle değil devreye alma referansıyla yapılmalıdır. Katalogdaki yüzde 99,5 red, tek elemanın yüzde 15 recovery ve 25 °C koşulundaki değeridir. Yüzde 75 recovery ile çalışan bir sistemde tipik sistem reddi yüzde 98,5-99,0'dır; 800 ppm beslemede bu 18-24 µS/cm demektir.
Kap bazlı profil nasıl çıkarılır?
Sistem tasarım koşullarında kararlı çalışırken her basınç kabının permeat portundan ayrı numune alınır ve aynı cihazla ölçülür. Sağlam bir sistemde kaplar arası fark yüzde 10'u geçmez. Belirgin sapan kap hasarlıdır. Karşılaştırma aynı kademedeki kaplar arasında yapılmalıdır.
Prob testi nedir?
Sapan kabın permeat borusuna ince bir prob indirilerek eleman bazında iletkenlik profili çıkarılmasıdır. Sistem düşük basınçta çalıştırılır, prob eleman aralıklarına denk gelecek şekilde konumlandırılır ve her derinlikte iletkenlik okunur. Ani sıçramanın olduğu nokta hasarlı elemanı gösterir.
Klor hasarı nasıl anlaşılır?
Klor hasarında permeat debisi artar, tuz reddi düşer, fark basıncı değişmez ve tüm kaplar benzer davranır. Bu kombinasyon başka hiçbir nedende görülmez; kirlenmede debi düşer. Kesin kanıt, otopside uygulanan Fujiwara testinin pozitif çıkmasıdır.
O-ring kaçağında eleman değişmeli mi?
Hayır. O-ring sızıntısında eleman genellikle sağlamdır; yalnızca conta değiştirilir. Bu nedenle kaçak tespit edildiğinde önce eleman çıkarılıp o-ring yüzeyleri görsel olarak incelenmelidir. Kesik, ezilme veya sertleşme varsa neden bulunmuştur ve maliyet düşük kalır.
Sıcaklık artınca iletkenlik neden yükseliyor?
Sıcaklık arttığında hem su hem tuz geçirgenliği artar ancak tuz geçirgenliğindeki artış daha belirgindir. Pratik kural, her 1 °C artışın tuz geçişini yaklaşık yüzde 3 artırmasıdır. 15 °C'de 18 µS/cm veren bir sistem 25 °C'de yaklaşık 24 µS/cm verebilir; bu normaldir.
Basınç düşünce permeat kalitesi neden bozulur?
Tuz geçişi basınçtan büyük ölçüde bağımsızdır; basınç düştüğünde permeat debisi azalır ama aynı miktar tuz geçmeye devam eder. Sonuç, tuzun daha az suya dağılması ve iletkenliğin yükselmesidir. Bu nedenle kalite bozulduğunda kartuş filtre ve pompa performansı kontrol edilmelidir.
Teleskopik açılma nedir?
Aşırı fark basıncı altında membran yapraklarının eksenel olarak kayması ve elemanın ucunun iç içe geçmiş halkalar biçiminde dışa açılmasıdır. Tutkal hattını ayırır ve kalıcı kaçak yaratır. Uç itme diski (ATD) bu kaymayı önlemek için kullanılır; eksik veya hasarlı ATD riski artırır.
Değişim sonrası ne yapılmalı?
Tüm o-ringler yenilenmeli, gliserin ile yağlanmalı, brine contası yönü doğrulanmalı, yeni seri numarası ve pozisyon kaydedilmelidir. İlk yıkama üretici talimatına göre yapılmalı, basınç dakikada 0,7 barı aşmayacak hızda yükseltilmelidir. Kap bazlı profil yeniden çıkarılmalı ve kök nedene müdahale edilmelidir.
Permeat kalitenizdeki bozulmanın nedenini, işletme kayıtlarınız ve kap bazlı ölçüm sonuçlarınızla sayısal olarak belirlemek mümkündür. Devreye alma raporunuzu, güncel iletkenlik ve debi kayıtlarınızı paylaşırsanız proses mühendisliği ekibimiz normalize analiz yaparak teşhis ve müdahale planı raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı ters osmoz ve nano filtrasyon sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
