4 inç ve 8 inç basınç kabı farkı nedir? Hidrolik sınırlar, ağırlık, yerleşim, maliyet ve bakım ergonomisi karşılaştırması.
4 inç ve 8 inç basınç kapları, içine aldıkları eleman çapına göre ayrışır. 4 inç kap yaklaşık 11-12 cm dış çapında ve 6 elemanlı halde boş ağırlığı 12-18 kg iken, 8 inç kap yaklaşık 22-25 cm dış çapında ve 45-60 kg gelir. Hidrolik sınırlar da orantılı farklıdır: 4 inç kapta giriş debisi 2,3-4,3 m³/h, 8 inç kapta 9-17 m³/h bandındadır. Geçiş noktası pratikte 8-12 m³/h kapasitededir.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
İki kap çapının fiziksel ve hidrolik karşılaştırması
Kapasiteye göre çap seçimi ve geçiş bandı
Hidrolik sınırların tasarıma etkisi
Port çapları ve bağlantı tipleri
Ağırlık, montaj ve destekleme farkları
Yerleşim alanı ve erişim gereksinimi
Maliyet karşılaştırması ve birim alan maliyeti
Bakım ergonomisi ve eleman değişimi
Kısmi kapasiteyle çalışma esnekliği
Deniz suyu ve küçük kapasite uygulamaları
Kademeli büyüme planlaması
Bu konuda en sık yapılan beş hata ve seçim kontrol listesi

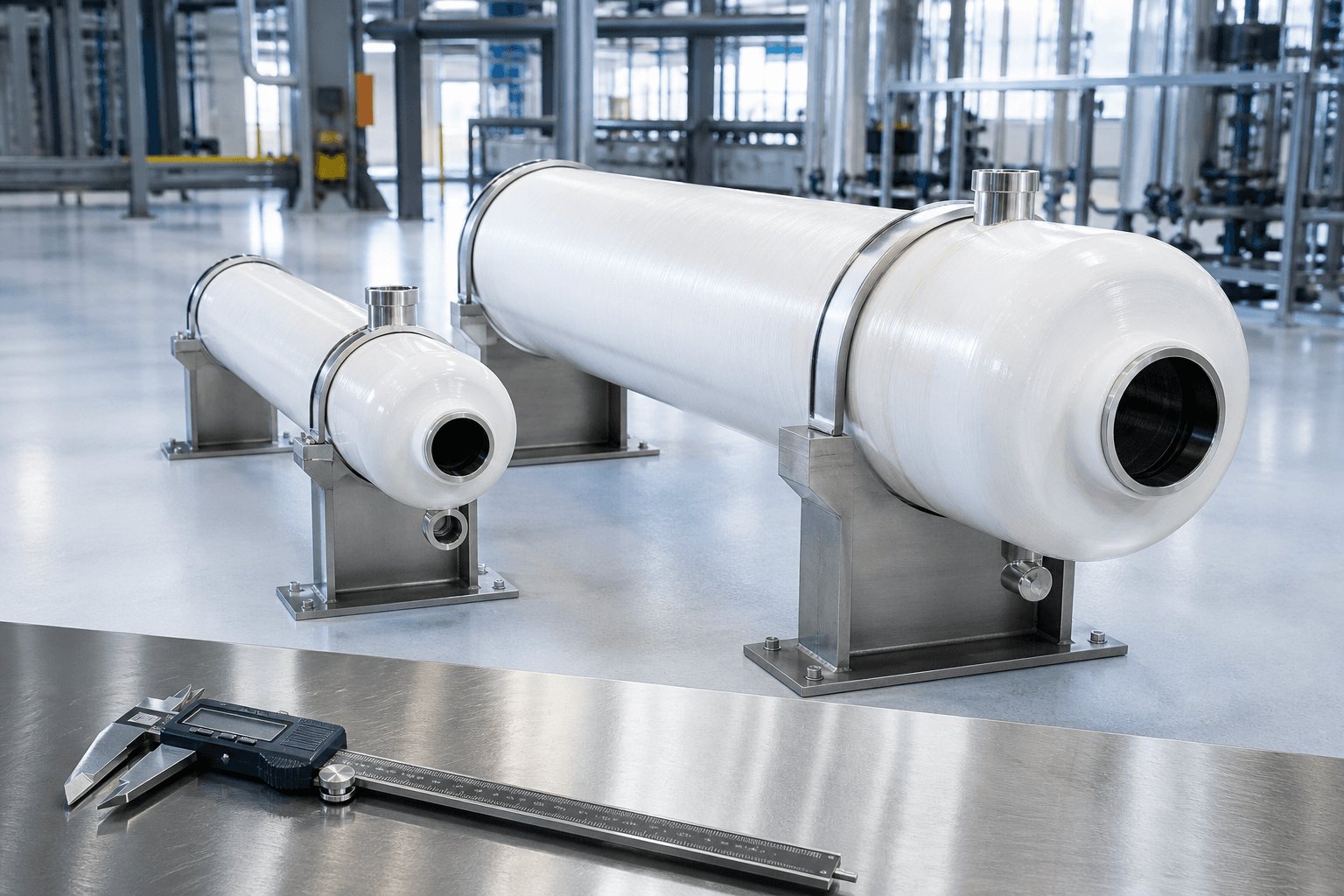

4 inç ve 8 inç kap arasındaki fark nedir?
Kap çapı, içine alacağı eleman çapıyla belirlenir. 4 inç elemanlar 4 inç kaplara, 8 inç elemanlar 8 inç kaplara girer; bu, değiştirilemez bir eşleşmedir.
Çap iki katına çıktığında kesit alanı dört katına çıkar. Bu, hem eleman membran alanını hem hidrolik sınırları yaklaşık dört-beş kat büyütür.
Kap boyu ise her iki çapta da aynıdır çünkü eleman uzunluğu değişmez. 6 elemanlı bir kap, çapından bağımsız olarak yaklaşık 6,3 metredir.
Fiziksel karşılaştırma
Dış çap — 4 inç: yaklaşık 11-12 cm; 8 inç: yaklaşık 22-25 cm
Kap boyu (6 eleman) — Her ikisi: yaklaşık 6,3 m
Boş ağırlık (6 eleman) — 4 inç: 12-18 kg; 8 inç: 45-60 kg
Dolu ağırlık — 4 inç: yaklaşık 40-55 kg; 8 inç: yaklaşık 150-190 kg
Her kap çapının kendi hidrolik sınırları vardır ve bu sınırlar array tasarımını doğrudan belirler.
Hidrolik sınır karşılaştırması
Kap giriş debisi — 4 inç: 2,3-4,3 m³/h; 8 inç: 9-17 m³/h
Kap çıkış konsantre debisi (minimum) — 4 inç: 0,9 m³/h; 8 inç: 3,6 m³/h
Eleman başına maksimum permeat — 4 inç: yaklaşık 0,25 m³/h; 8 inç: yaklaşık 1,1 m³/h
Eleman başına maksimum ΔP — Her ikisi: yaklaşık 0,7 bar
Kap başına maksimum ΔP — Her ikisi: 3,5 bar
Beta faktörü sınırı — Her ikisi: 1,2
Sınırların oranı yaklaşık dörttür ve bu, kesit alanı oranıyla uyumludur.
Düşük debide 8 inç sorunu
8 inç kabın giriş debisi alt sınırı 9 m³/h'dir. 5 m³/h permeat üreten bir sistemde yüzde 75 recovery ile besleme 6,67 m³/h olur ve bu sınırın altında kalır.
Sonuç, membran yüzeyinde yetersiz türbülans, artan konsantrasyon polarizasyonu ve hızlanan kirlenmedir.
Bu bantta iki çözüm vardır: 4 inç kaplara geçmek veya konsantre resirkülasyonuyla kap içi debiyi yapay olarak yükseltmek. İkinci yöntem besleme derişimini artırdığı için kışır hesapları yeniden yapılmalıdır.
Yüksek debide 4 inç sorunu
Tersine, yüksek kapasitelerde 4 inç kap kullanmak çok sayıda kap gerektirir. 25 m³/h permeat için 4 inç kaplarla 50'den fazla eleman ve 8-10 kap gerekir.
Bu, bağlantı sayısını, montaj süresini ve potansiyel kaçak noktası sayısını belirgin artırır.
Kap çapı, port çapını ve bağlantı tipini doğrudan belirler.
Port karşılaştırması
Besleme portu — 4 inç kapta 3/4-1 inç; 8 inç kapta 1,5-2,5 inç
Konsantre portu — Besleme ile aynı ölçüde
Permeat portu — 4 inç kapta 1/2-3/4 inç; 8 inç kapta 3/4-1 inç
Bağlantı tipi — 4 inç: genellikle dişli; 8 inç: Victaulic veya flanş
Port tipi — 4 inç: çoğunlukla uç giriş; 8 inç: yan giriş yaygın
Manifold farkları
4 inç sistemlerde boru çapları küçük olduğu için manifold hafif ve ucuzdur. Ancak kap sayısı fazla olduğu için toplam bağlantı sayısı artar.
8 inç sistemlerde manifold daha büyük çaplıdır ve daha ağırdır; buna karşılık bağlantı sayısı azdır.
Her bağlantı bir potansiyel kaçak noktasıdır. 57 elemanlı bir 4 inç sisteminde conta ve o-ring sayısı, 12 elemanlı bir 8 inç sisteminin birkaç katıdır.
Kap ağırlığı, destek yapısını ve montaj yöntemini belirler.
Destek gereksinimleri
4 inç kap — Hafif profil kelepçe; standart skid yeterli
8 inç kap — Güçlendirilmiş kelepçe ve skid; ağırlık üç kat
Destek aralığı — Her ikisinde 1,5-2 metrede bir
Kelepçe tipi — Üretici onaylı; keskin kenarsız
Yastıklama — Her ikisinde zorunlu
Eksenel serbestlik — Bir kelepçe sabit, diğerleri kayar
Dolu ağırlık hesabı
4 inç, 6 elemanlı — Kap 15 kg + su 17 L + eleman 6 × 5 kg = yaklaşık 62 kg
8 inç, 6 elemanlı — Kap 52 kg + su 60 L + eleman 6 × 16 kg = yaklaşık 208 kg
Skid ve zemin taşıma kapasitesi bu değerlere göre hesaplanmalıdır. Katmanlı yerleşimde toplam yük hızla büyür.
Katmanlı yerleşim
4 inç kaplar hafif olduğu için daha fazla katmana dizilebilir. 8 inç kaplarda ise ağırlık nedeniyle genellikle 2-4 katman uygulanır.
Üst katmanlara erişim, 8 inç sistemlerde daha kritiktir: 15-18 kg'lık elemanları yüksekte taşımak zordur ve platform gerektirir.
Yerleşim alanı nasıl karşılaştırılır?
Kap boyu her iki çapta aynı olduğu için, eleman değişimi için gereken koridor uzunluğu da aynıdır.
Alan karşılaştırması
Kap boyu (6 eleman) — Her ikisi yaklaşık 6,3 m
Gerekli koridor — Her ikisi yaklaşık 13 m
Yanal mesafe — 4 inç: dar; 8 inç: geniş
Kap sayısı — 4 inç: fazla; 8 inç: az
Toplam skid genişliği — Kap sayısı ve çapa bağlı
Katman sayısı — 4 inç: daha fazla mümkün
Aynı kapasite için toplam alan
10 m³/h sistemde 4 inç ile 10 kap, 8 inç ile 2 kap gerekir. Kap sayısı fazla olsa da 4 inç kaplar dar olduğu için toplam skid genişliği benzer kalabilir.
Ancak 4 inç sistemde katmanlı dizilim daha kolaydır ve zemin alanı azaltılabilir.
Erişim ve taşıma
8 inç kapların tesise sokulması ve yerleştirilmesi daha zordur. 6,3 metre uzunluğunda ve 50 kg ağırlığında bir kap, dar koridorlardan geçirilemeyebilir.
4 inç kaplar hafif ve dar olduğu için taşıma ve yerleştirme kolaydır. Bu, mevcut binalara yapılan kurulumlarda avantaj sağlar.
Maliyet açısından hangisi avantajlı?
Birim membran alanı başına maliyet, 8 inç kaplarda belirgin düşüktür.
Maliyet bileşenleri
Kap gövdesi (birim alan başına) — 8 inç lehine
Uç kapak sayısı — 8 inç lehine; az kap
Kilit halkası sayısı — 8 inç lehine
Port ve bağlantı sayısı — 8 inç lehine
Manifold — 8 inç: büyük çap ama az bağlantı
Montaj işçiliği — 8 inç lehine
Destek yapısı — 4 inç lehine hafif avantaj
Yedek parça çeşitliliği — Benzer
O-ring ve conta stoğu — 8 inç lehine; az nokta
Küçük kapasitede 4 inç neden ekonomik?
8 inç sistemlerin bir minimum ölçeği vardır. Tek bir 6 elemanlı 8 inç kap bile yaklaşık 222 m² membran alanı demektir ve bu, yaklaşık 5 m³/h kapasiteye karşılık gelir.
Daha küçük kapasitelerde 8 inç kullanmak hem hidrolik sınırları ihlal eder hem gereğinden büyük bir yapı kurmak anlamına gelir.
Bu nedenle 5 m³/h altındaki sistemlerde 4 inç hem teknik hem ekonomik olarak doğru seçimdir.
Toplam süre — 4 inç: uzun (çok kap); 8 inç: kısa (az kap)
Aparat ihtiyacı — 4 inç: genellikle gerekmez; 8 inç: itme aparatı
Yüksekte çalışma — 4 inç: kolay; 8 inç: zor
Fiziksel zorlanma — 4 inç: düşük; 8 inç: yüksek
Tek kişilik bakım
Bakım personeli tek kişi olan tesislerde 4 inç sistemler belirgin avantaj sağlar. 8 inç elemanların değişimi iki kişilik bir iştir ve tek personelle yapılamaz.
Bu, eleman değişiminin ertelenmesine ve performans kaybının birikmesine yol açabilir.
Aparat ve ekipman
8 inç sistemlerde eleman çekme aparatı ve taşıma arabası zorunlu ekipmandır. Bu ekipmanlar sistem yatırımına dahil edilmelidir.
Katmanlı yerleşimde ayrıca platform veya kaldırma sistemi gerekir.
Kısmi kapasiteyle çalışma esnekliği
Kap sayısı, bir kap devre dışı kaldığında kaybedilen kapasiteyi belirler.
Kapasite adımı karşılaştırması
4 inç, 10 kaplı sistem — Bir kap kaybı: yaklaşık %10 kapasite
8 inç, 2 kaplı sistem — Bir kap kaybı: yaklaşık %50 kapasite
8 inç, 6 kaplı sistem — Bir kap kaybı: yaklaşık %17 kapasite
Kesintisiz üretim gereksinimi
Kesintisiz üretim gerektiren tesislerde, bir kaptaki arızanın kapasiteyi ne kadar düşüreceği önemlidir.
4 inç sistemlerde kap sayısı fazla olduğu için bu kayıp küçük kalır. Arızalı kap devre dışı bırakılıp sistem kalan kapasiteyle çalışmaya devam edebilir.
8 inç sistemlerde, özellikle az kaplı olanlarda, bir kabın kaybı üretimi ciddi biçimde etkiler.
Teşhis çözünürlüğü
Kap sayısı fazla olan sistemlerde kap bazlı teşhis daha hassastır. Bir sapma tespit edildiğinde sorunlu bölge daha dar tanımlanır.
10 kaplı bir sistemde bir kaptaki sapma elemanların yüzde 10'unu kapsarken, 2 kaplı bir sistemde yüzde 50'sini kapsar.
Deniz suyunda çap seçimi
Deniz suyu sistemlerinde aynı mantık geçerlidir ancak ölçek eşikleri farklıdır.
SWRO'da çap seçimi
0,5-3 m³/h permeat — 4 inç; tekne, yat, küçük tesis
3-8 m³/h — Geçiş bandı; iki seçenek karşılaştırılmalı
8 m³/h üzeri — 8 inç
Basınç sınıfı — Her iki çapta 1.000 psi zorunlu
Kap başına eleman — 6-7 eleman
Neden deniz suyunda eşik farklı?
Deniz suyunda recovery yüzde 35-45 bandındadır; besleme debisi permeatın yaklaşık 2,5 katıdır. Bu yüksek debi, hidrolik sınırların daha kolay sağlanmasını sağlar.
8 inç kaplar, acı su sistemlerine göre daha düşük permeat kapasitelerinde bile giriş debisi sınırını tutturabilir.
Tekne ve mobil uygulamalar
Tekne, yat ve mobil sistemlerde 4 inç kaplar tercih edilir. Hafiflik, sınırlı yerleşim alanı ve tek kişilik bakım imkânı belirleyicidir.
8 inç kaplar hem ağır hem 6 metreye varan boyları nedeniyle bu uygulamalarda konumlandırılamaz.
Deniz suyu sistemlerini SWRO 8040 sayfasında inceleyebilirsiniz.
Kademeli büyümede hangisi uygun?
Kapasite artışı öngörülen tesislerde çap seçimi, büyüme adımının büyüklüğünü belirler.
Büyüme adımı karşılaştırması
4 inç, bir kap ekleme — Yaklaşık 1-1,5 m³/h
8 inç, bir kap ekleme — Yaklaşık 5-6 m³/h
Boş kap yerine eleman ekleme — Her iki çapta mümkün
İkinci skid ekleme — Her iki çapta mümkün
Büyüme planlaması
Kapasite ihtiyacı belirsiz veya küçük adımlarla artacaksa 4 inç daha esnektir. Büyük sıçramalarla artacaksa 8 inç ekonomiktir.
Her iki durumda da ön arıtma gelecek besleme debisine göre boyutlandırılmalıdır; büyümede en sık atlanan kalem budur.
Genişlemeye hazır tasarım
Skid üzerinde boş kap yeri
Manifoldda körlenmiş yedek çıkış
Pompa kapasite payı
Elektrik pano yeri ve güç payı
PLC giriş-çıkış yedeği
Ön arıtma boyutlandırması
Boru çapları bir üst debiye uygun
Yerleşimde genişleme alanı
Karışık çap kullanımı mümkün mü?
Aynı sistemde farklı çapta kaplar teknik olarak kullanılabilir ancak önerilmez.
Karışık kullanımın sorunları
İki farklı yedek parça seti — Stok yükü artar
İki farklı montaj prosedürü — Hata riski
İki farklı hidrolik sınır seti — Tasarım karmaşıklaşır
Manifold tasarımı — İki farklı port çapı
Bakım ekipmanı — Farklı aparatlar
Eleman stoğu — İki farklı boyut
Kabul edilebilir durumlar
Çift geçişli sistemde ikinci geçiş — Fiziksel olarak ayrı ünite
Farklı ürün hatları — Bağımsız sistemler
Pilot ünite — Ana sistemden ayrı
Çift geçişli sistemlerde ikinci geçişin kapasitesi daha küçük olabilir ve farklı çap kullanmak mantıklı olabilir. İki ünite fiziksel olarak ayrı olduğu için karışıklık riski düşüktür.
Kap çapı değiştirilemez; farklı çapta bir kap yeni bir üründür. Çap değişikliği, kapların ve genellikle manifoldun da yenilenmesi anlamına gelir.
Değişikliğin kapsamı
Basınç kapları — Tamamen yenilenir
Kap braketleri ve skid — Ağırlık farkı nedeniyle revizyon
Manifold ve boru — Çap ve port farkları nedeniyle yenilenir
Elemanlar — Yeni çapta tedarik edilir
Pompa — Debi değişmiyorsa korunabilir
Ön arıtma — Debi değişmiyorsa korunur
Otomasyon — Büyük ölçüde korunur
Bu kapsam, çap değişikliğinin pratikte yeni bir RO ünitesi kurmakla eşdeğer olduğunu gösterir.
Alternatif: ikinci ünite
Kapasite artışında çap değiştirmek yerine ikinci bir ünite eklemek daha pratiktir. Mevcut sistem çalışmaya devam eder, yeni ünite paralel bağlanır.
İki ünite ortak bir ürün deposuna beslenir ve ayrı ayrı izlenir. Ön arıtmanın toplam debiyi karşıladığı doğrulanmalıdır.
İki ünitenin ayrı izlenmesi
Paralel çalışan iki ünitenin normalize performansı ayrı hesaplanmalıdır. Aksi halde bir ünitedeki kirlenme, diğerinin iyi performansıyla maskelenir.
Devreye almada çap kontrolleri
Montaj öncesinde kap ve eleman çaplarının uyumlu olduğu doğrulanmalıdır.
Kontrol noktaları
Kap nominal çapı etiketle doğrulandı mı
Eleman nominal çapı sipariş koduyla eşleşiyor mu
Kap iç çapı toleransı üretici verisiyle uyumlu mu
Uç kapak ve adaptör ölçüleri doğru mu
Brine contası eleman çapına uygun mu
Uç itme diski çapa uygun mu
O-ring ölçüleri doğru mu
Port çapları hesaplanan debiye uygun mu
Yanlış çap teslimi
Yanlış çapta bir kap veya eleman teslim edildiğinde montaj mümkün olmaz. Bu, montaj gününde fark edilir ve iş durur.
Bu nedenle teslim alma sırasında etiketler ve ölçüler fiziksel olarak kontrol edilmelidir.
İlk basınçlandırma
Montaj tamamlandıktan sonra kademeli basınçlandırma yapılır ve her aşamada görsel kontrol uygulanır. Kap bazlı iletkenlik profili çıkarılarak montaj doğrulanır.
Kap çapı ve enerji tüketimi
Kap çapı doğrudan enerji tüketimini belirlemez ancak dolaylı etkileri vardır.
Dolaylı etkiler
Manifold ve bağlantı kayıpları — 4 inç sistemde bağlantı sayısı fazla
Kap içi ΔP — Aynı flux ve eleman sayısında benzer
Konsantre resirkülasyonu — Düşük debide 8 inç kullanılıyorsa ek pompa
Pompa verim noktası — Küçük debilerde verim düşer
Hidrolik dengesizlik — Yanlış çap seçimi ek basınç ihtiyacı doğurur
Sayısal karşılaştırma
10 m³/h permeat, yüzde 75 recovery, 13,33 m³/h besleme, 16,6 bar basınç:
Adım 1, mil gücü (verim %72) — (13,33 × 16,6) ÷ (36 × 0,72) = 8,54 kW
Adım 2, spesifik enerji — 8,54 ÷ 10 = 0,854 kWh/m³
Adım 3, 4 inç sistemde ek manifold kaybı — Yaklaşık 0,4 bar
Adım 4, düzeltilmiş basınç — 17,0 bar; mil gücü 8,75 kW
Adım 5, düzeltilmiş spesifik enerji — 0,875 kWh/m³
Adım 6, fark — Yaklaşık yüzde 2,5
Bu fark küçüktür ama süreklidir. Yılda 16 saat ve 300 gün çalışmada yaklaşık 1.000 kWh eder.
Resirkülasyonun enerji maliyeti
Düşük debide 8 inç kullanıp konsantre resirkülasyonu uygulandığında, ek bir pompa veya artan pompa kapasitesi gerekir. Bu, enerji tüketimini belirgin artırır.
3 m³/h resirkülasyon debisi, 16,6 bar basınçta yaklaşık 1,9 kW ek güç demektir. Yılda yaklaşık 9.100 kWh eder.
Bu hesap, düşük kapasitede 4 inç seçmenin enerji açısından da avantajlı olduğunu gösterir.
Kimyasal temizlikte devir daim debisi, eleman sayısına ve çapına göre belirlenir.
Devir daim debisi karşılaştırması
4 inç eleman — Devir daim debisi: 1,4-2,3 m³/h
8 inç eleman — Devir daim debisi: 5,5-9,1 m³/h
Oran — Yaklaşık dört kat
CIP sistemi boyutlandırma
Devir daim debisi, paralel çalışan kap sayısıyla çarpılır. 4 inç sistemlerde kap sayısı fazla olsa da kap başına debi düşüktür.
Örnek: 10 kaplı bir 4 inç sistemde, birinci kademede 7 kap varsa toplam debi 7 × 2 = 14 m³/h olur. 2 kaplı bir 8 inç sistemde 2 × 7 = 14 m³/h; benzer değerler çıkar.
Bu nedenle CIP pompası kapasitesi, çaptan çok toplam membran alanına bağlıdır.
Çözelti hacmi
Kap içi sıvı hacmi, CIP tank hacmini belirler.
4 inç, 6 elemanlı kap — Yaklaşık 15-18 L
8 inç, 6 elemanlı kap — Yaklaşık 55-65 L
10 kaplı 4 inç sistem — Yaklaşık 165 L
2 kaplı 8 inç sistem — Yaklaşık 120 L
Aynı membran alanı için toplam hacim benzer kalır; bu da CIP tank hacminin çaptan bağımsız olduğunu gösterir.
Kimyasal temizlik protokollerini membran CIP yazımızda ele aldık.
Kap çapı ve teşhis kabiliyeti
Kap sayısı, teşhis çözünürlüğünü doğrudan belirler.
Teşhis karşılaştırması
4 inç, 10 kaplı sistem — Bir kap: elemanların %10'u
8 inç, 2 kaplı sistem — Bir kap: elemanların %50'si
8 inç, 6 kaplı sistem — Bir kap: elemanların %17'si
Kaçak teşhisinde
Bir tuz kaçağı tespit edildiğinde, kap bazlı profil sapan kabı gösterir. Kap sayısı fazlaysa sorunlu bölge daha dar tanımlanır ve müdahale daha hedefli olur.
2 kaplı bir 8 inç sistemde bir kapta sapma, altı elemanın incelenmesi demektir. 10 kaplı bir 4 inç sistemde ise altı elemanın incelenmesi ama toplam elemanların yalnızca yüzde 10'u.
Prob testi
Prob testi her iki çapta da uygulanabilir. 4 inç kaplarda ürün borusu çapı küçük olduğu için daha ince prob gerekir.
Test sonucu her iki çapta da aynı bilgiyi verir: hasarlı elemanın kap içindeki konumu.
Ölçüm noktası sayısı
4 inç sistemlerde kap sayısı fazla olduğu için numune musluğu sayısı da fazladır. Bu, hem daha fazla ölçüm noktası hem daha fazla montaj işçiliği demektir.
Ancak her kaba numune musluğu koymak, çaptan bağımsız olarak zorunludur.
Stokta tutulacak eleman sayısı — 4 inç: birkaç adet; 8 inç: bir adet yeterli olabilir
Fiziksel depolama alanı — 4 inç: küçük; 8 inç: büyük kutu
O-ring ve conta setleri — Kap sayısıyla orantılı
Adaptör ve brine contası — Eleman sayısıyla orantılı
Uç kapak yedeği — Kap sayısıyla orantılı
Stok stratejisi
4 inç sistemlerde eleman birim bedeli düşük olduğu için birkaç yedek eleman bulundurmak ekonomiktir. Bu, birden fazla arızaya aynı anda müdahale imkânı verir.
8 inç sistemlerde eleman pahalıdır; genellikle bir adet yedek yeterli görülür. Ancak bir kapta birden fazla eleman hasarlıysa bu yetersiz kalabilir.
Depolama koşulları
Her iki çapta da elemanlar 5-35 °C aralığında, donmadan ve güneşten uzakta, koruyucu çözelti içinde saklanmalıdır. Raf ömrü tipik olarak 6-12 aydır.
8 inç elemanlar hacimli olduğu için depolama alanı planlanmalıdır. Ambalaj bütünlüğü düzenli kontrol edilmelidir.
Kap çapı ve proje süresi
Kap çapı, montaj ve devreye alma süresini etkiler.
Manifold montajı — 4 inç: çok bağlantı; 8 inç: az bağlantı
Eleman yükleme — 4 inç: çok eleman; 8 inç: az eleman
Bağlantı sızdırmazlık testi — Bağlantı sayısına bağlı
Toplam montaj süresi — Genellikle 8 inç lehine
Bağlantı sayısı etkisi
57 elemanlı bir 4 inç sisteminde toplam bağlantı, conta ve o-ring sayısı, 12 elemanlı bir 8 inç sisteminin birkaç katıdır.
Her bağlantı montaj süresi ve potansiyel kaçak noktası demektir. Bu, 8 inç sistemlerin montaj avantajıdır.
Devreye alma süresi
Devreye alma süresi, kap sayısına bağlıdır. Kap bazlı ölçümler ve sızdırmazlık kontrolleri her kapta ayrı yapılır.
10 kaplı bir sistemde bu kontroller, 2 kaplı bir sisteme göre belirgin uzun sürer.
Proje planlamasında
Kap çapı kararı, proje takvimini de etkiler. Montaj süresi tahmininde kap ve bağlantı sayısı dikkate alınmalıdır.
Şartnamede kap çapı nasıl belirtilmeli?
Teknik şartnamede kap çapı ve eleman boyutu açıkça yazılmalıdır.
Şartnameye yazılacak maddeler
Eleman boyutu — 4040 veya 8040
Kap nominal çapı — 4 inç veya 8 inç
Kap başına eleman sayısı
Toplam kap sayısı ve array düzeni
Kap basınç sınıfı
Port tipi ve çapı
Uç bağlantı tipi
Dolu kap ağırlığı ve skid taşıma kapasitesi
Yerleşim kısıtları ve mevcut alan
Kapı ve koridor genişlikleri
Kaldırma ekipmanı durumu
Eleman değişimi için gerekli boşluk ve aparat
Kap bazlı numune musluğu zorunluluğu
ASME Section X sertifikası
Teklifte istenmesi gerekenler
Önerilen kap çapı ve gerekçesi
Projelendirme yazılımı çıktısı
Hidrolik sınır kontrolleri
Kap giriş ve çıkış debileri
Dolu kap ağırlıkları
Yerleşim planı taslağı
Montaj ve devreye alma süresi tahmini
Eleman değişimi prosedürü ve süresi
Şartnamede belirtilmediğinde tedarikçi kendi standardını uygular ve bu, tesisin ihtiyacına uymayabilir. Özellikle geçiş bandındaki kapasitelerde bu ayrım kritiktir.
Kaplar arası dengesizlik — Manifold veya port sorunu
Eleman değişim süresi — Ergonomi sorunu
Kısmi kapasite ihtiyacı — Karşılanabiliyor mu
Hidrolik yetersizlik belirtileri
Kap giriş veya çıkış debisi sınırların dışındaysa, sistem hidrolik olarak zorlanıyor demektir. Belirtileri şunlardır:
Beklenenden hızlı kirlenme
Sık kimyasal temizlik
Fark basıncında hızlı artış
Son kademede kışır oluşumu
Kap bazlı performans dengesizliği
Düzeltme seçenekleri
Konsantre resirkülasyonu — Kap içi debiyi yükseltir
Array yeniden düzenlemesi — Debi dağılımını değiştirir
Recovery ayarı — Konsantre debisini etkiler
Kap sayısı azaltma — Kap başına debi artar
Kap çapı değişimi — En maliyetli; son çare
İlk üç seçenek yatırım gerektirmez veya düşük maliyetlidir. Kap çapı değişimi ancak diğerleri yetersiz kaldığında gündeme alınmalıdır.
Kap çapı ve sistem esnekliği
Kap çapı, sistemin gelecekteki değişikliklere ne kadar uyum sağlayabileceğini etkiler.
Esneklik karşılaştırması
Kapasite artışı adımı — 4 inç: ince; 8 inç: kaba
Recovery değişikliği — Her ikisinde array revizyonu
Membran serisi değişikliği — Her ikisinde mümkün
Kısmi devre dışı bırakma — 4 inç: esnek; 8 inç: kaba adım
Farklı ürün kalitesi hattı — 4 inç: kap grubu ayrılabilir
Pilot deneme — 4 inç: tek kapta düşük maliyetli
Pilot deneme avantajı
Yeni bir membran serisi veya markası denenecekse, 4 inç sistemlerde tek bir kapta pilot uygulama düşük maliyetlidir.
8 inç sistemlerde tek kap altı eleman demektir ve pilot maliyeti yüksektir. Ancak kap bazlı ölçüm yapılabildiği sürece pilot uygulama her iki çapta da mümkündür.
Farklı kalite hatları
Bazı tesislerde farklı kalitede iki ürün hattı gerekir. 4 inç sistemlerde kap grupları ayrılarak bu sağlanabilir.
8 inç sistemlerde kap sayısı az olduğu için bu ayrım daha zordur; genellikle ikinci bir ünite gerekir.
Sık yapılan 5 hata
Hata 1: Düşük kapasitede 8 inç kullanmak
8 inç kabın giriş debisi alt sınırı 9 m³/h'dir; 5 m³/h permeat üreten bir sistemde besleme 6,67 m³/h olur ve sınır sağlanmaz. Sonuç yetersiz türbülans ve hızlanan kirlenmedir. Doğrusu, bu bantta 4 inç kaplara geçmek veya konsantre resirkülasyonuyla kap içi debiyi yükseltip kışır hesaplarını yenilemektir.
Hata 2: Skid ve zemin taşıma kapasitesini hesaplamamak
6 elemanlı dolu bir 8 inç kap yaklaşık 208 kg gelir; 4 inç kap ise 62 kg. Katmanlı yerleşimde toplam yük hızla büyür ve yetersiz skid deformasyona uğrar. Doğrusu, dolu ağırlıkları hesaplayıp skid ve zemin taşıma kapasitesini buna göre boyutlandırmaktır.
Hata 3: Bakım personeli sayısını göz ardı etmek
Islak bir 8 inç eleman 15-18 kg gelir ve değişimi iki kişilik bir iştir; tek personelli tesislerde bu, değişimin ertelenmesine ve performans kaybının birikmesine yol açar. Doğrusu, çap seçiminde bakım kadrosunu değerlendirmek ve gerekiyorsa eleman çekme aparatı planlamaktır.
Hata 4: Aynı sistemde farklı çap kullanmak
Farklı çapta kaplar iki ayrı yedek parça seti, iki montaj prosedürü ve iki hidrolik sınır seti demektir; bakım hatası riski artar. Doğrusu, tek bir çapta kalmak ve istisna olarak yalnızca fiziksel olarak ayrı üniteler için farklı çap kullanmaktır.
Hata 5: Kapasite artışında çap değiştirmeye çalışmak
Kap çapı değiştirilemez; değişiklik kapların, manifoldun ve genellikle skidin yenilenmesi anlamına gelir ve yeni bir ünite kurmakla eşdeğerdir. Doğrusu, kapasite artışında ikinci bir ünite eklemek ve ön arıtmanın toplam debiyi karşıladığını doğrulamaktır.
Kap çapı seçim kontrol listesi
Tasarım kontrol listesi
Hedef permeat kapasitesi belirlendi mi?
Hedef recovery ve besleme debisi hesaplandı mı?
Tasarım flux değeri su tipine uygun mu?
Gerekli membran alanı hesaplandı mı?
Her iki çap için eleman ve kap sayısı hesaplandı mı?
Kap giriş debisi sınırları kontrol edildi mi?
Kap çıkış konsantre debisi alt sınırı sağlanıyor mu?
Array düzeni hidrolik sınırlara göre doğrulandı mı?
Dolu kap ağırlıkları hesaplandı mı?
Skid ve zemin taşıma kapasitesi yeterli mi?
Yerleşim alanı ve koridor uzunluğu yeterli mi?
Kapı, koridor ve taşıma güzergâhı ölçüldü mü?
Bakım personeli sayısı değerlendirildi mi?
Eleman çekme aparatı ve kaldırma planlandı mı?
Kısmi kapasiteyle çalışma gereksinimi var mı?
Kapasite artışı planı ve büyüme adımı belirlendi mi?
Birim alan maliyeti iki seçenek için karşılaştırıldı mı?
Montaj ve devreye alma kontrol listesi
Kap nominal çapı etiketle doğrulandı mı?
Eleman çapı sipariş koduyla eşleşiyor mu?
Uç kapak, adaptör ve o-ring ölçüleri doğru mu?
Brine contası ve uç itme diski çapa uygun mu?
Port çapları hesaplanan debiye uygun mu?
Kelepçe tipi ve yastıklama uygun mu?
Bir kelepçe sabit, diğerleri kayar tipte mi?
Kap iç yüzeyi temizlenip incelendi mi?
Kademeli basınçlandırma uygulandı mı?
Kap bazlı iletkenlik profili çıkarıldı mı?
Referans değerler kaydedildi mi?
Sık Sorulan Sorular
4 inç ve 8 inç kap arasındaki fark nedir?
Çap ve dolayısıyla kapasite farkıdır. 4 inç kap yaklaşık 11-12 cm dış çapında ve 6 elemanlı halde 12-18 kg, 8 inç kap 22-25 cm ve 45-60 kg gelir. Hidrolik sınırlar da orantılıdır: giriş debisi 4 inçte 2,3-4,3 m³/h, 8 inçte 9-17 m³/h bandındadır. Kap boyu her ikisinde aynıdır.
Hangi kapasitede hangisi seçilmeli?
5 m³/h altındaki sistemlerde 4 inç, 12 m³/h üzerindekilerde 8 inç seçilmelidir. 8-12 m³/h bandı geçiş bölgesidir ve her iki seçenek hesaplanarak karşılaştırılmalıdır. Kararda yerleşim alanı, bakım personeli, kesintisiz üretim ihtiyacı ve büyüme planı da belirleyicidir.
Küçük sistemde 8 inç kullanılabilir mi?
Hidrolik sınırlar nedeniyle sorunludur. 8 inç kap giriş debisi alt sınırı 9 m³/h'dir; 5 m³/h permeat üreten bir sistemde besleme 6,67 m³/h olur ve sınırın altında kalır. Sonuç yetersiz türbülans, artan polarizasyon ve hızlanan kirlenmedir.
Kap ağırlıkları ne kadar?
6 elemanlı bir 4 inç kap boş 12-18 kg, dolu yaklaşık 62 kg gelir. 8 inç kap boş 45-60 kg, dolu yaklaşık 208 kg gelir. Katmanlı yerleşimde toplam yük hızla büyür; skid ve zemin taşıma kapasitesi bu değerlere göre hesaplanmalıdır.
Yerleşim alanı farkı var mı?
Kap boyu her iki çapta aynı olduğu için eleman değişimi koridoru da aynıdır; 6 elemanlı kap için yaklaşık 13 metre gerekir. Fark yanal mesafede ve kap sayısındadır. 4 inç kaplar dar ve hafif olduğu için daha fazla katmana dizilebilir.
Bakım açısından hangisi kolay?
4 inç. Islak eleman 4-6 kg olduğu için tek kişi değiştirebilir; 8 inç elemanlar 15-18 kg gelir ve iki kişilik iştir. Buna karşılık 8 inç sistemlerde eleman sayısı az olduğu için toplam süre kısadır. Tek personelli tesislerde 4 inç belirgin avantajlıdır.
Maliyet açısından hangisi avantajlı?
Birim membran alanı başına maliyet 8 inç lehinedir; kap gövdesi, uç kapak, kilit halkası, port ve montaj işçiliği kalemlerinde avantaj sağlar. Ancak 8 inçin minimum ölçeği vardır: tek kap yaklaşık 222 m² alan ve 5 m³/h kapasite demektir. Altında 4 inç doğrudur.
Kesintisiz üretimde hangisi tercih edilir?
4 inç. Kap sayısı fazla olduğu için bir kabın devre dışı kalması küçük bir kapasite kaybı yaratır. 10 kaplı bir 4 inç sistemde bu kayıp yaklaşık yüzde 10 iken, 2 kaplı bir 8 inç sistemde yüzde 50'ye çıkar.
Aynı sistemde iki çap kullanılabilir mi?
Teknik olarak mümkündür ama önerilmez; iki ayrı yedek parça seti, iki montaj prosedürü ve iki hidrolik sınır seti yönetilmek zorunda kalır. İstisna, çift geçişli sistemlerde ikinci geçişin farklı çapta olmasıdır; iki ünite fiziksel olarak ayrıdır.
Kap çapı sonradan değiştirilebilir mi?
Değiştirilemez; farklı çapta bir kap yeni bir üründür ve değişiklik manifold ile skidi de kapsar. Bu, pratikte yeni bir RO ünitesi kurmakla eşdeğerdir. Kapasite artışında çap değiştirmek yerine ikinci bir ünite eklemek daha pratiktir.
Sisteminiz için uygun kap çapını, hedef kapasite, yerleşim koşulları ve bakım imkânlarınız üzerinden hidrolik sınırlarla birlikte belirlemek mümkündür. Su analiz raporunuzu, hedef debinizi ve yerleşim kısıtlarınızı paylaşırsanız proses mühendisliği ekibimiz kap ve array seçim raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı RO 8040 sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
