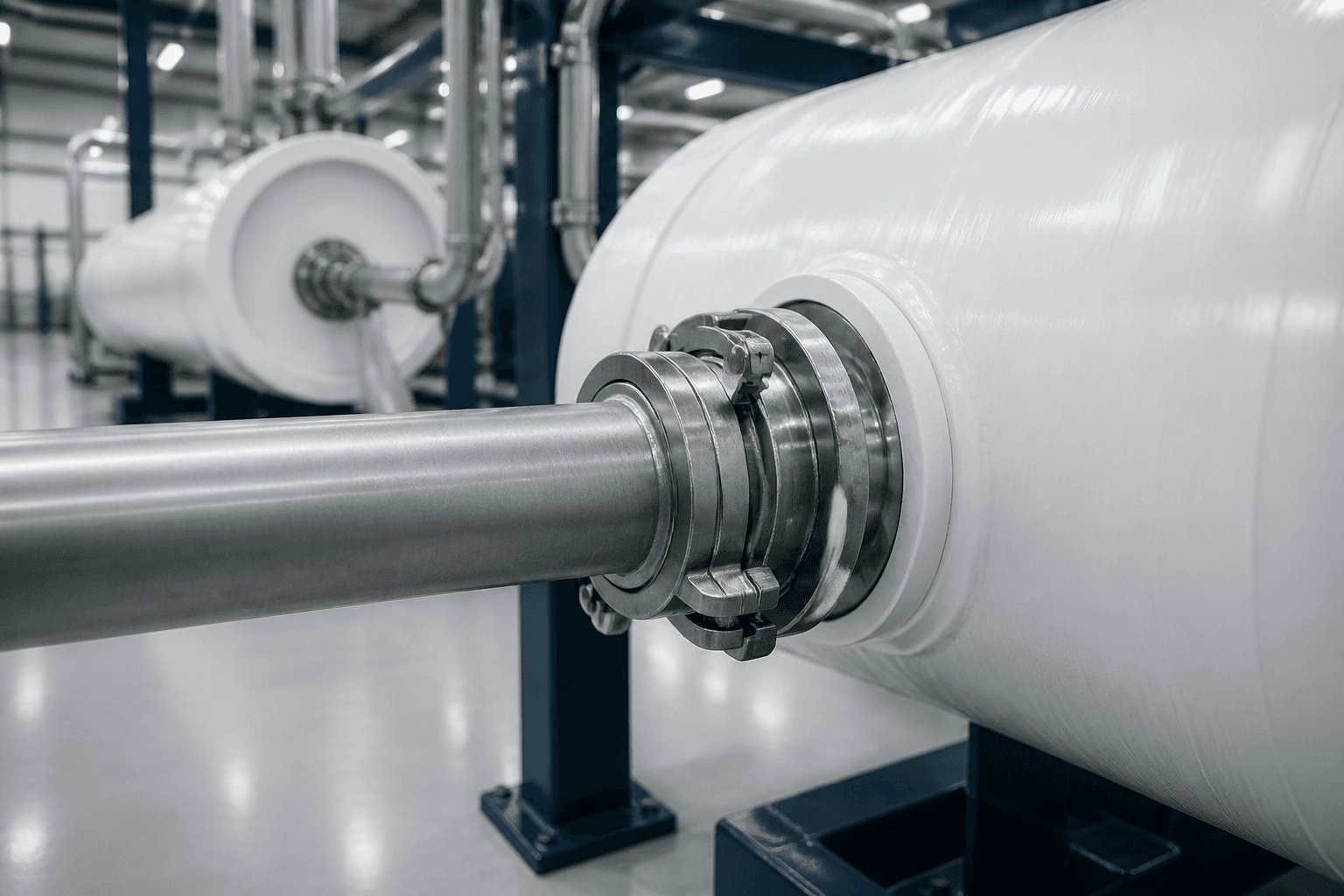

Side Port mu End Port mu? Housing Port Tipi Seçimi
Basınç kabında yan giriş mi uç giriş mi? Bakım kolaylığı, manifold tasarımı, port çapı ve yüksek basınç uygulamalarında seçim.
Side port (yan giriş) ve end port (uç giriş), basınç kabındaki besleme ve konsantre bağlantılarının konumunu belirtir. Yan giriş portları gövdenin yan tarafında, uç giriş portları ise uç kapaklarda bulunur. Yan giriş, eleman değişiminde bağlantı sökülmesini gerektirmediği için orta ve büyük kapasiteli sistemlerde tercih edilir; uç giriş ise küçük sistemlerde ve 4 inç kaplarda daha kompakt bir çözüm sunar.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
İki port tipinin yapısal farkları
Eleman değişimi ve bakım açısından karşılaştırma
Manifold tasarımına etkisi
Port çapı seçimi ve basınç kaybı
Bağlantı tipleri: Victaulic, flanş ve dişli
Yerleşim ve alan gereksinimleri
Maliyet karşılaştırması
Deniz suyu ve yüksek basınç uygulamaları
Küçük kapasitelerde seçim
Montaj ve sızdırmazlık kuralları
Port arızaları ve teşhisi
Bu konuda en sık yapılan beş hata ve seçim kontrol listesi
Side port ve end port nedir?
Basınç kabında üç akım vardır: besleme, konsantre ve permeat. Permeat her zaman uç kapaklardan çıkar; besleme ve konsantre ise kabın tasarımına göre yandan veya uçtan bağlanır.
Yan giriş (side port) tasarımında, besleme ve konsantre portları gövdenin silindirik yüzeyinde, uçlara yakın konumda bulunur. Uç kapaklar yalnızca permeat çıkışını taşır.
Uç giriş (end port) tasarımında ise besleme, konsantre ve permeat bağlantılarının tamamı uç kapaklardadır. Gövde üzerinde port bulunmaz.
İki tipin temel farkları
Port konumu — Yan giriş: gövdede; Uç giriş: kapakta
Uç kapak işlevi — Yan giriş: yalnızca permeat; Uç giriş: üç akım birden
Eleman değişimi — Yan giriş: bağlantı sökülmez; Uç giriş: sökülmeli
Manifold — Yan giriş: basit ve doğrusal; Uç giriş: uçlarda karmaşık
Port çapı — Yan giriş: büyük çaplar mümkün; Uç giriş: sınırlı
Kap boyu — Yan giriş: bir miktar uzun; Uç giriş: kompakt
Kullanım — Yan giriş: orta ve büyük; Uç giriş: küçük sistemler
Port tipinin en belirgin pratik farkı, eleman değişimi sırasında ortaya çıkar.
Yan giriş kaplarda değişim
Adım 1 — Sistem basınçsız hale getirilir
Adım 2 — Yalnızca permeat bağlantısı sökülür
Adım 3 — Uç kapak kilit halkası sökülür
Adım 4 — Kapak çıkarılır
Adım 5 — Elemanlar itilerek çıkarılır
Adım 6 — Yeni elemanlar yerleştirilir
Adım 7 — Kapak ve kilit halkası takılır
Adım 8 — Permeat bağlantısı yeniden yapılır
Besleme ve konsantre manifoldları hiç sökülmez; bu, hem süreyi kısaltır hem manifold contalarının yıpranmasını önler.
Uç giriş kaplarda değişim
Adım 1 — Sistem basınçsız hale getirilir
Adım 2 — Besleme bağlantısı sökülür
Adım 3 — Konsantre bağlantısı sökülür
Adım 4 — Permeat bağlantısı sökülür
Adım 5 — Uç kapak kilit halkası sökülür
Adım 6 — Kapak çıkarılır
Adım 7 — Elemanlar itilerek çıkarılır
Adım 8 — Yeni elemanlar yerleştirilir
Adım 9 — Kapak ve kilit halkası takılır
Adım 10 — Üç bağlantı yeniden yapılır
Her sökülüp takılan bağlantı, bir sızdırmazlık noktası daha demektir. Ayrıca boru hattının esnekliği yeterli değilse bağlantıların yeniden hizalanması zaman alır.
Süre farkı
Çok kaplı sistemlerde bu fark birikir. On kaplı bir sistemde uç giriş tasarımı, yan girişe göre birkaç saat ek süre yaratabilir.
Bu, duruş maliyetinin yüksek olduğu tesislerde yan girişi tercih ettiren bir gerekçedir.
Manifold tasarımı nasıl farklılaşır?
Port konumu, besleme ve konsantre manifoldlarının nasıl kurulacağını belirler.
Yan giriş manifold düzeni
Besleme manifoldu — Kapların bir yanında, doğrusal
Konsantre manifoldu — Kapların diğer yanında veya aynı tarafta
Bağlantı — Her kaptan manifolda kısa bir kol
Erişim — Manifold sabit; kapak açılabilir
Genleşme — Kısa kollar esneklik sağlar
Simetri — Kaplara eşit dağılım kolay
Uç giriş manifold düzeni
Besleme manifoldu — Kapların bir ucunda
Konsantre manifoldu — Kapların diğer ucunda
Permeat manifoldu — Uçlarda, besleme ile aynı bölgede
Bağlantı — Uç bölgesinde yoğunlaşma
Erişim — Kapak açmak için manifold sökülmeli
Karmaşıklık — Üç hattın uçta buluşması
Uç giriş tasarımında uç bölgesi kalabalıklaşır. Küçük sistemlerde bu yönetilebilir ancak kap sayısı arttıkça karmaşa büyür.
Manifold ve gerilme
Manifold, kaba gerilme aktarmamalıdır. Sıcaklık değişimlerinde boru genleşir ve rijit bağlanmış bir manifold porta kuvvet uygular.
Yan giriş tasarımında kısa bağlantı kolları bir miktar esneklik sağlar. Uç giriş tasarımında ise bağlantılar daha rijit olabilir; genleşme payı ayrıca planlanmalıdır.
Port çapı, kap giriş debisine göre belirlenir. Yetersiz çap, ek basınç kaybı ve türbülans yaratır.
Debiye göre port çapı
8 inç kap, 9-12 m³/h — Port: 1,5 inç
8 inç kap, 12-17 m³/h — Port: 2 inç
8 inç kap, yüksek debi — Port: 2,5 inç
4 inç kap, 2,3-3 m³/h — Port: 3/4 inç
4 inç kap, 3-4,3 m³/h — Port: 1 inç
Permeat portu — Genellikle 3/4-1 inç
Akış hızı kontrolü
Port içindeki akış hızı, 2-4 m/s bandında kalmalıdır. Daha yüksek hızlar basınç kaybı ve erozyon riski yaratır.
Adım 1, debi m³/h olarak alınır
Adım 2, saniyeye çevrilir — m³/h ÷ 3600
Adım 3, port kesit alanı hesaplanır
Adım 4, hız — Debi ÷ Alan
Adım 5, sonuç 2-4 m/s bandında olmalı
Yan giriş çap avantajı
Yan giriş tasarımında port çapı, gövde çapıyla sınırlıdır ve büyük çaplara imkân verir. Uç giriş tasarımında ise kapak üzerinde üç bağlantı yer aldığı için çaplar daha sınırlıdır.
Bu, yüksek debili sistemlerde yan girişi tercih ettiren teknik bir gerekçedir.
Bağlantı tipleri nelerdir?
Portlar farklı bağlantı tipleriyle boru hattına bağlanır. Seçim, basınç sınıfı ve çapa göre yapılır.
Bağlantı tipleri ve özellikleri
Victaulic (kanallı kaplin) — Hızlı montaj, açısal esneklik; orta ve yüksek çaplarda yaygın
Flanş — Yüksek basınç ve büyük çap; sağlam ama ağır
Dişli — Küçük çaplarda; 4 inç kaplarda yaygın
Kelepçeli hızlı bağlantı — Düşük basınç uygulamaları
Kaynak — FRP kapta kullanılmaz; boru tarafında
Victaulic bağlantının avantajı
Victaulic tipi bağlantı, boruların ucundaki kanallara oturan bir kaplinle sızdırmazlık sağlar. Montaj hızlıdır ve bir miktar açısal serbestlik verir.
Bu esneklik, sıcaklık genleşmesi ve montaj toleransları açısından avantajlıdır. Ayrıca sökülüp takılması kolaydır.
Flanş bağlantı ne zaman?
Yüksek basınç uygulamalarında ve büyük çaplarda flanş tercih edilir. Deniz suyu sistemlerinde 1.000 psi sınıfında flanş yaygındır.
Flanş bağlantı daha sağlamdır ancak ağırdır ve montajı daha uzun sürer. Ayrıca conta değişimi için tam sökme gerekir.
Bağlantı malzemesi
Besleme ve konsantre tarafında malzeme, su kimyasına göre seçilir: acı suda 316L paslanmaz, deniz suyunda dubleks veya süper dubleks.
Permeat tarafında ise ham permeatın korozif olması nedeniyle PE, PP, PVC-U veya 316L kullanılır.
Port tipi, yerleşim planlamasını iki yönden etkiler: kap boyu ve yanal mesafe.
Kap boyu farkı
Yan giriş kaplarda portlar gövdede olduğu için uç kapaklar daha kısa olabilir. Uç giriş kaplarda kapak üzerinde üç bağlantı yer aldığı için kapak daha uzundur.
Bu fark genellikle küçüktür ancak sınırda bir yerleşimde belirleyici olabilir.
Yanal mesafe
Yan giriş kaplarda portlar yanda olduğu için kaplar arası yanal mesafe bir miktar fazla olmalıdır. Uç giriş kaplarda ise kaplar daha yakın dizilebilir.
Buna karşılık uç giriş kaplarda uç bölgesinde manifold yoğunlaşması olur ve bu bölgede alan gerekir.
Eleman değişimi boşluğu
Her iki tipte de kabın önünde en az kap boyu kadar boşluk gerekir. Bu, port tipinden bağımsızdır.
Ancak uç giriş tasarımında bu boşluğun aynı zamanda manifold sökme işlemine de imkân vermesi gerekir; pratikte biraz daha fazla alan gerekebilir.
Katmanlı yerleşim
Üst üste dizilmiş kaplarda yan giriş avantajlıdır: manifold yanda dikey olarak dağıtılır ve her kata erişim kolaydır.
Uç giriş tasarımında ise her katın uç bölgesine ayrı erişim gerekir; bu, katmanlı yerleşimi zorlaştırır.
Maliyet açısından karşılaştırma
İki port tipi arasındaki maliyet farkı, kap fiyatından çok sistem genelinde ortaya çıkar.
Maliyet kalemleri
Kap fiyatı — Yan giriş genellikle bir miktar yüksek
Uç kapak — Uç giriş kapakları daha karmaşık
Manifold — Yan giriş: doğrusal ve basit; Uç giriş: uçta yoğun
Bağlantı elemanları — Uç giriş daha fazla
Montaj işçiliği — Yan giriş daha kısa
Bakım işçiliği — Yan giriş belirgin avantajlı
Conta ve yedek parça — Uç giriş daha fazla nokta
Toplam sahiplik perspektifi
İlk yatırımda fark küçük olabilir; ancak bakım süresi ve sızdırmazlık noktası sayısı üzerinden yan giriş, ömür boyunca avantaj sağlar.
Çok kaplı sistemlerde bu fark belirginleşir. Yılda bir eleman değişimi yapan on kaplı bir sistemde, yan giriş tasarımı her yıl birkaç saat kazandırır.
Küçük sistemlerde
Bir veya iki kaplı sistemlerde bu avantaj kaybolur. Uç giriş tasarımı daha kompakt ve ekonomik olabilir.
Bu nedenle küçük kapasiteli sistemlerde ve 4 inç kaplarda uç giriş yaygın olarak kullanılır.
Deniz suyu ve yüksek basınçta hangisi?
Deniz suyu sistemlerinde basınç 55-70 bara çıkar ve bağlantı güvenliği kritik hale gelir.
Yüksek basınçta port seçimi
Yan giriş — Tercih edilir; gövde üzerinde güçlendirilmiş port
Uç giriş — Kapak üzerinde üç bağlantı; yüksek basınçta zorlayıcı
Bağlantı tipi — Flanş veya ağır hizmet Victaulic
Malzeme — Dubleks veya süper dubleks paslanmaz
Conta — Yüksek basınca uygun tip
Neden yan giriş tercih edilir?
Uç kapak, yüksek basınç altında en çok zorlanan bileşendir. Üzerine üç bağlantı yerleştirmek, kapak yapısını karmaşıklaştırır ve zayıf nokta sayısını artırır.
Yan giriş tasarımında kapak yalnızca permeat çıkışını taşır; bu, kapak tasarımını basitleştirir ve güvenliği artırır.
Deniz suyunda bakım
Deniz suyu sistemlerinde eleman değişimi sırasında bağlantı sökme, korozyon riski nedeniyle ayrıca dikkat gerektirir. Yan giriş tasarımı bu işlemi azaltır.
Deniz suyu sistemlerini SWRO 8040 sayfasında inceleyebilirsiniz.
Küçük kapasitelerde seçim nasıl yapılır?
Küçük sistemlerde uç giriş tasarımı yaygındır ve pratik avantajlar sunar.
Küçük sistemlerde uç girişin avantajları
Kompakt yerleşim — Yanal alan az
Basit boru düzeni — Az kap, az bağlantı
Düşük maliyet — Daha az bileşen
Dişli bağlantı — Küçük çaplarda pratik
Taşınabilirlik — Mobil sistemlerde tercih edilir
4 inç kaplarda
4 inç kaplarda uç giriş neredeyse standarttır. Debiler düşük olduğu için port çapları küçük kalır ve kapak üzerinde üç bağlantı sorunsuz yerleşir.
Ayrıca 4 inç kaplarda eleman ağırlığı düşük olduğu için bakım işlemi zaten kolaydır; bağlantı sökme ek yük yaratmaz.
Geçiş noktası
Yaklaşık 4-6 kaplı sistemlerde geçiş bandı başlar. Bu noktadan sonra yan girişin bakım avantajı belirginleşir.
Karar, kap sayısı, bakım sıklığı ve duruş maliyeti birlikte değerlendirilerek verilir.
Port montajı ve sızdırmazlık nasıl sağlanır?
Port bağlantıları, sistemdeki en sık sızdıran noktalardan biridir. Montaj kuralları önemlidir.
Montaj kuralları
Conta yüzeyleri temiz olmalı
Doğru tip ve ölçüde conta kullanılmalı
Conta malzemesi su kimyasına uygun olmalı
Bağlantı elemanları eşit sıkılmalı
Aşırı sıkma yapılmamalı; port gövdesi zarar görür
Boru gerilme aktarmamalı
Genleşme payı bırakılmalı
Destek ve askılar boru ağırlığını taşımalı
Titreşim önleyici bağlantı kullanılmalı
Montaj sonrası düşük basınçta sızdırmazlık testi
Port gövdesi hasarı
Aşırı sıkılan veya gerilme aktarılan bir port, gövdede çatlağa yol açabilir. FRP gövdede bu hasar onarılamaz.
Bu nedenle boru desteklemesi doğru yapılmalı, kabın portu boru ağırlığını taşımamalıdır.
Sızdırmazlık testi
Montaj sonrası sistem kademeli basınçlandırılır ve her aşamada görsel kontrol yapılır.
Düşük basınç (3-4 bar) — İlk kontrol
Her 5 barda — Görsel kontrol
Tasarım basıncı — 15 dakika bekletme
Tüm bağlantılar — Kuruluk kontrolü
Sızıntı tespit edilirse basınç düşürülüp müdahale edilmelidir; basınç altında müdahale edilmemelidir.
Port arızaları nasıl teşhis edilir?
Port bölgesinde iki tür sorun görülür: sızıntı ve basınç kaybı.
Port sızıntısı
Belirti — Bağlantı çevresinde görünür su
Neden — Conta yıpranması, gevşeme, gerilme
Müdahale — Basınç boşaltılır, conta yenilenir
Önlem — Doğru montaj, destekleme, genleşme payı
Port kaynaklı basınç kaybı
Belirti — Kap girişinde beklenenden düşük basınç
Neden — Yetersiz port çapı, tıkanma, birikinti
Teşhis — Manifold ve kap girişi basınç farkı ölçümü
Müdahale — Port ve bağlantı temizliği, çap değerlendirmesi
Dengesiz dağılım
Manifold tasarımı veya port çapı nedeniyle kaplara eşit debi gitmeyebilir. Belirtisi, kaplar arası permeat debisi ve iletkenlik farkıdır.
Bu durumda kap girişlerine dengeleme vanası konularak dağılım düzeltilebilir.
Değiştirilemez. Port konumu kabın yapısal tasarımının parçasıdır; sonradan port açmak veya kapatmak mümkün değildir.
Değişiklik gerektiren durumlar
Kapasite artışı ve port çapı yetersizliği
Manifold revizyonu
Yerleşim değişikliği
Bakım kolaylığı ihtiyacı
Bu durumlarda kap değişimi gerekir ve bu, manifold revizyonunu da kapsar.
Alternatif çözümler
Manifold çapını büyütmek — Port çapı yetersizse sınırlı fayda
Kap giriş debisini düşürmek — Kap sayısını artırarak
Array yeniden düzenlemesi — Debi dağılımını değiştirir
İkinci skid eklemek — Kapasite artışında
Port çapı yetersizliği tespit edilirse, önce gerçek basınç kaybı ölçülmelidir. Kayıp kabul edilebilir düzeydeyse müdahale gerekmeyebilir.
Manifold basınç kaybı nasıl hesaplanır?
Manifold ve port bağlantılarındaki basınç kaybı, pompanın karşılaması gereken ek yüktür. Port tipi bu kaybı etkiler.
Kayıp bileşenleri
Manifold boru sürtünmesi — Uzunluk ve çapa bağlı
Kap bağlantı kolu — Kısa ama ani yön değişimi
Port girişi — Kesit daralması
Kaplin veya flanş — Yerel kayıp
Dirsek ve T bağlantı — Yerel kayıp katsayısı
Vana varsa — Ek kayıp
Kayıp hesabı yaklaşımı
Adım 1, manifold akış hızı hesaplanır — Debi ÷ Kesit alanı
Adım 2, boru sürtünme kaybı bulunur — Uzunluk ve hıza bağlı
Adım 3, yerel kayıplar eklenir — Dirsek, T, kaplin
Adım 4, port giriş kaybı eklenir
Adım 5, toplam kayıp bulunur
Adım 6, net itici basınç hesabına dahil edilir
Tipik bir sistemde manifold ve port kayıpları toplamı 0,3-0,8 bar bandındadır. Bu değer, tasarımda ihmal edilmemelidir.
Port tipinin kayba etkisi
Yan giriş tasarımında besleme, manifolddan kısa bir kolla kaba girer ve kap içinde eksenel akışa döner. Bu, bir yön değişimi yaratır.
Uç giriş tasarımında besleme doğrudan eksenel yönde girer; yön değişimi yoktur. Bu, teorik olarak bir miktar avantaj sağlar.
Ancak uç giriş tasarımında port çapı sınırlı olduğu için kesit daralması kaybı artabilir. Net etki, sistemin ölçeğine göre değişir ve pratikte küçüktür.
Permeat çıkışı her iki port tipinde de uç kapaklardadır. Ancak tasarım ayrıntıları performansı etkiler.
Permeat bağlantı seçenekleri
Tek uçtan çıkış — Diğer uç körlenir; basit
İki uçtan çıkış — Basınç kaybı azalır; büyük kaplarda tercih
Ortak manifold — Tüm kaplardan toplanır
Kap bazlı numune musluğu — Her kapta zorunlu
Kademe bazlı ayrı toplama — Teşhis kolaylığı
Tek uç mu iki uç mu?
Permeat, ürün borusu içinde kap boyunca ilerlerken bir basınç kaybı yaşar. Uzun kaplarda bu kayıp anlamlı hale gelebilir.
İki uçtan çıkış, permeatın her iki yöne akmasına imkân verir ve kaybı yaklaşık dörtte bire indirir. Bu, uzun kaplarda ve yüksek permeat debilerinde tercih edilir.
Tek uçtan çıkışta diğer uç körlenir. Bu daha basit ve ekonomiktir; kısa kaplarda ve düşük debide yeterlidir.
Kap bazlı numune musluğu
Her kabın permeat çıkışında bir numune musluğu bulunmalıdır. Bu musluk olmadan tuz kaçağının hangi kapta olduğu belirlenemez.
Montajda çok düşük maliyetle eklenir; sonradan eklenmesi sistemin durdurulmasını gerektirir. Tasarım şartına yazılmalıdır.
Permeat karşı basıncı
Permeat hattındaki her 1 bar basınç, net itici basınçtan düşer. Manifold çapı yeterli seçilmeli ve gereksiz kısıtlar önlenmelidir.
Permeat hattına kapatılabilir vana konmamalıdır; konacaksa kilitlenmelidir. Kapalı bir permeat vanası, membran yaprağını ters yönde zorlar.
Konsantre hattı, kap çıkışından başlayıp deşarj veya bir sonraki kademeye giden akımı taşır.
Konsantre hattı bileşenleri
Kap çıkış portu — Yan veya uç
Konsantre manifoldu — Kaplardan toplama
Kademe geçiş hattı — Bir sonraki kademeye
Konsantre kontrol vanası — Recovery ayarı
Konsantre debimetresi — Zorunlu ölçüm
İletkenlik transmitteri — Çapraz kontrol
Basınç göstergesi — ΔP hesabı için
Numune musluğu — Analiz için
Kademe geçişi
İki kademeli sistemlerde birinci kademenin konsantresi ikinci kademenin beslemesi olur. Bu geçiş hattı, her iki kademenin portlarını birleştirir.
Yan giriş tasarımında bu geçiş, manifoldlar arasında doğrusal bir bağlantıyla sağlanır. Uç giriş tasarımında ise uç bölgelerinde bir düzenleme gerekir.
Geçiş hattında basınç kaybı 0,2-0,5 bar bandında olmalıdır; daha yüksek kayıplar ikinci kademenin verimini düşürür.
Konsantre vanası konumu
Konsantre kontrol vanası, son kademenin çıkışına yerleştirilir. Bu vana recovery'yi belirler ve konumu işaretlenerek kaydedilmelidir.
Vananın kolay erişilebilir olması ve kilitlenebilir olması önemlidir; yetkisiz bir ayar değişikliği recovery'yi bozar ve kışır riskini artırır.
FRP gövde korozyona uğramaz ancak port bağlantı elemanları metaldir ve korozyon riski taşır.
Korozyon riskli bileşenler
Port adaptörü — Metal ise malzeme kritik
Kaplin veya flanş — Su kimyasına uygun olmalı
Cıvata ve somunlar — Genellikle en zayıf halka
Manifold borusu — Malzeme seçimi
Destek ve kelepçeler — Ortam nemi
Malzeme seçimi
Acı su, düşük klorür — 316L paslanmaz yeterli
Yüksek klorürlü acı su — 316L sınırda; dubleks önerilir
Deniz suyu — Dubleks veya süper dubleks zorunlu
Permeat hattı — PE, PP, PVC-U veya 316L
Cıvatalar — Ana malzemeyle uyumlu sınıf
Deniz suyunda özel dikkat
Deniz suyu sistemlerinde 316L kullanımı, sahada en sık karşılaşılan malzeme hatasıdır. Yüksek klorür derişiminde çukurcuk korozyonu birkaç yıl içinde başlar.
Yüksek basınç tarafındaki bir delinme hem üretim kaybı hem güvenlik sorunu yaratır. Bu nedenle deniz suyu tarafında dubleks veya süper dubleks kullanılmalıdır.
Galvanik korozyon
Farklı metallerin temas ettiği noktalarda galvanik korozyon oluşabilir. Cıvata ve gövde malzemesi uyumlu sınıfta seçilmelidir.
Ayrıca metal bağlantı elemanlarının FRP gövdeyle teması, izolasyon gerektirmez ancak nem birikimi önlenmelidir.
Devreye almada port kontrolleri nelerdir?
Port bağlantıları, ilk basınçlandırmadan önce ve sonra kontrol edilmelidir.
Basınçlandırma öncesi kontroller
Tüm bağlantılar tamamlandı mı
Conta tipleri ve ölçüleri doğru mu
Bağlantı elemanları eşit sıkıldı mı
Boru destekleri ve askılar takıldı mı
Genleşme payı bırakıldı mı
Porta gerilme aktarılmıyor mu
Manifold hizalaması doğru mu
Vanalar doğru konumda mı
Numune muslukları takılı mı
Basınç göstergeleri takılı mı
Drenaj ve havalandırma noktaları hazır mı
Basınçlandırma sırasında
Sistem yavaşça doldurulur
Hava tahliyesi yapılır
Düşük basınçta (3-4 bar) görsel kontrol
Her 5 barda durup inceleme
Sızıntı varsa basınç düşürülür
Tasarım basıncında 15 dakika bekletilir
Tüm bağlantılar kuruluk açısından kontrol edilir
Basınçlandırma sonrası
Kap giriş basınçları kaydedilir
Kaplar arası basınç farkı kontrol edilir
Kap bazlı permeat debisi veya iletkenlik ölçülür
Dengesizlik varsa manifold ve vana ayarları incelenir
Tüm değerler referans olarak kaydedilir
Kaplar arası basınç farkı, manifold tasarımının başarısını gösterir. Belirgin fark varsa dağılım dengesizdir ve müdahale gerekir.
Port tipi ve otomasyon ilişkisi
Port tipi, ölçüm noktalarının yerleşimini ve otomasyon dolabının konumunu etkiler.
Ölçüm noktası yerleşimi
Yan giriş — Manifold üzerinde ölçüm noktaları; erişim kolay
Uç giriş — Uç bölgesinde yoğunlaşma; erişim planlanmalı
Kademe basınçları — Her kademe girişinde
Kap bazlı numune — Her kapta
Debimetreler — Manifold üzerinde
Erişilebilirlik
Ölçüm noktaları, günlük okuma yapılacak konumda olmalıdır. Erişilemeyen bir manometre okunmaz ve veri kaybı oluşur.
Yan giriş tasarımında manifold boyunca dizilen ölçüm noktaları kolay erişilir. Uç giriş tasarımında uç bölgesindeki yoğunlaşma erişimi zorlaştırabilir.
Katmanlı yerleşimde
Üst üste dizilmiş kaplarda ölçüm noktalarına erişim ayrıca planlanmalıdır. Platform veya uzatma hatları gerekebilir.
Kap bazlı numune muslukları, üst katmanlarda da erişilebilir olmalıdır; aksi halde teşhis kabiliyeti kaybolur.
Kimyasal temizlik sırasında çözelti, besleme portundan girip konsantre portundan çıkar. CIP bağlantısı bu hatlara yapılır.
CIP bağlantı düzeni
CIP besleme hattı — Ana besleme manifolduna bağlanır
CIP dönüş hattı — Konsantre manifoldundan alınır
İzolasyon vanaları — Normal işletme ile CIP arasında geçiş
Permeat dönüşü — Temizlik sırasında oluşan permeat tanka döner
Drenaj — Kirli çözeltinin boşaltılması
Kademe bazlı bağlantı — Ayrı temizlik için
Kademe bazlı CIP
Kademeleri ayrı temizlemek daha etkilidir çünkü her kademe temiz çözeltiyle karşılaşır. Bunun için kademe geçiş hattına izolasyon vanası ve ayrı CIP bağlantısı gerekir.
Yan giriş tasarımında bu bağlantılar manifold üzerinde kolayca yapılır. Uç giriş tasarımında uç bölgesindeki yoğunlaşma nedeniyle ek planlama gerekir.
CIP hattı tasarım kuralları
Çap — Devir daim debisini karşılamalı
Malzeme — Temizlik kimyasallarına dayanıklı
Vana tipi — Tam açık kesitli; basınç kaybı az
İzolasyon — Normal işletmede CIP hattı izole edilmeli
Çek valf — Geri akışı önlemek için
Örnekleme — Çözelti pH ve sıcaklık ölçümü
Drenaj — Kolay boşaltma
CIP hattı normal işletmede izole edilmelidir; aksi halde ölü hat oluşur ve biyofilm gelişir.
Kimyasal temizlik protokollerini membran CIP yazımızda ele aldık.
Port tipi kararında sektörel farklar
Bazı sektörlerde port tipi seçimi, sektöre özgü gereksinimlerle şekillenir.
Sektörel tercihler
Gıda ve içecek — Hijyenik tasarım; ölü boşluk minimum; yan giriş
İlaç ve saf su — Sanitasyon kolaylığı; drenajlanabilirlik; yan giriş
Deniz suyu — Yüksek basınç; yan giriş
Genel endüstriyel — Bakım kolaylığı; kap sayısına göre
Tekne ve mobil — Kompaktlık; uç giriş
Konteyner sistemler — Alan kısıtı; uç giriş veya dikey
Belediye — Büyük kapasite; yan giriş
Küçük ticari — Maliyet ve kompaktlık; uç giriş
Hijyenik tasarım gereksinimi
Gıda ve ilaç uygulamalarında ölü boşluk ve drenajlanabilirlik önemlidir. Suyun birikebileceği her nokta biyofilm riski taşır.
Yan giriş tasarımında kısa bağlantı kolları, doğru eğimle drenajlanabilir. Uç giriş tasarımında uç bölgesindeki bağlantı yoğunluğu, ölü boşluk oluşumuna daha açıktır.
Bu nedenle hijyenik gereksinimi yüksek sektörlerde yan giriş ve dikkatli boru tasarımı tercih edilir.
Mobil ve konteyner sistemler
Taşınabilir sistemlerde kompaktlık öncelikli olduğu için uç giriş yaygındır. Ayrıca bu sistemlerde kap sayısı azdır ve bakım avantajı belirginleşmez.
Konteyner içi yerleşimde kap boyu ve yanal mesafe kritik kısıtlardır; port tipi bu kısıtlara göre seçilir.
Şartnamede port tipi nasıl belirtilmeli?
Teknik şartnamede port tipi ve çapı açıkça yazılmalıdır; belirtilmediğinde teklifler farklı yapılandırmalarda gelir.
Şartnameye yazılacak maddeler
Port tipi — Yan giriş veya uç giriş
Port çapı — Besleme, konsantre ve permeat için ayrı
Bağlantı tipi — Victaulic, flanş veya dişli
Bağlantı malzemesi — Su kimyasına uygun sınıf
Conta malzemesi — Kimyasal uyumluluk
Kap bazlı numune musluğu — Zorunlu olduğu belirtilmeli
Permeat çıkış düzeni — Tek uç veya iki uç
Manifold malzemesi ve çapı
Boru destekleme ve genleşme payı
CIP bağlantı noktaları
Kademe geçiş hattı düzeni
Basınç ölçüm noktaları
Neden bu ayrıntı gerekli?
Port tipi, hem yatırım maliyetini hem ömür boyu bakım süresini etkiler. Şartnamede belirtilmediğinde tedarikçi kendi standardını uygular ve bu, tesisin ihtiyacına uymayabilir.
Ayrıca kap bazlı numune musluğu gibi düşük maliyetli ama kritik ayrıntılar, şartnamede yazılmadığında atlanır ve sonradan eklenmesi sistemin durdurulmasını gerektirir.
Teklifte istenmesi gerekenler
Önerilen port tipi ve gerekçesi
Port çapları ve hesaplanan akış hızları
Manifold tasarım şeması
Hesaplanan manifold ve port basınç kaybı
Bağlantı ve conta malzeme listesi
Boru destekleme planı
Ölçüm noktası yerleşimi
Eleman değişimi prosedürü ve tahmini süre
Port tipi ve iş güvenliği
Port bağlantıları, basınç altında enerji taşıyan noktalardır ve güvenlik açısından dikkat gerektirir.
Güvenlik riskleri
Basınç altında bağlantı sökme — Ciddi yaralanma riski
Ani conta boşalması — Yüksek hızlı su jeti
Gevşek bağlantı — Basınçla fırlama
Aşırı sıkma sonucu gövde çatlağı — Ani sızıntı
Yetersiz destekleme — Boru hareketi ve darbe
Güvenlik kuralları
Bağlantı sökülmeden önce basınç tamamen boşaltılmalı
Basınç göstergesi sıfır okumalı
Drenajdan akış olmadığı doğrulanmalı
Personel bağlantı ekseninde durmamalı
Koruyucu gözlük kullanılmalı
Sökme sırasında bağlantı desteklenmeli
Sızıntı basınç altında sıkılarak giderilmeye çalışılmamalı
Hasarlı bağlantı elemanı yeniden kullanılmamalı
Basınç altında müdahale neden yasak?
Basınç altındaki bir bağlantıyı sıkmaya çalışmak, contanın tamamen boşalmasına ve yüksek hızlı su jetine yol açabilir. 16 bar basınçtaki bir jet ciddi yaralanma yaratır.
Bu nedenle sızıntı tespit edildiğinde sistem durdurulur, basınç boşaltılır ve ancak bundan sonra müdahale edilir.
Uyarı işaretlemesi
Basınçlı bölgeler açıkça işaretlenmeli ve uyarı etiketleri konulmalıdır. Bakım sırasında sistem kilitleme-etiketleme prosedürüyle güvenceye alınmalıdır.
Mevcut sistemde port değerlendirmesi
Çalışan bir sistemde port tasarımının uygun olup olmadığı, işletme verileriyle değerlendirilebilir.
Değerlendirme göstergeleri
Manifold ile kap girişi arasındaki basınç farkı
Kaplar arası basınç dengesizliği
Kaplar arası permeat debisi farkı
Eleman değişim süresi
Tekrarlayan port sızıntısı
Bağlantı elemanlarında korozyon
Boru hareketi ve titreşim
Basınç kaybı değerlendirmesi
Manifold girişi ile kap girişi arasındaki fark ölçülerek port kaybı belirlenir. Bu değer 0,3 barı aşıyorsa port çapı veya bağlantı düzeni gözden geçirilmelidir.
Ölçüm, temiz sistemle ve tasarım debisinde yapılmalıdır. Kirlenmiş bir sistemde ölçülen değer yanıltıcıdır.
Dengesizlik değerlendirmesi
Kaplar arası basınç ve debi farkı, manifold tasarımının başarısını gösterir. Fark yüzde 10'u aşıyorsa dağılım dengesizdir.
Çözümler: manifold çapını büyütmek, simetri düzeltmek veya kap girişlerine dengeleme vanası koymak.
Tekrarlayan sızıntı
Aynı noktada tekrarlayan sızıntı, montaj veya tasarım sorununa işaret eder. Nedenler: boru gerilmesi, yetersiz destekleme, yanlış conta veya port gövdesi hasarı.
Kalıcı çözüm için boru destekleme ve genleşme düzeni gözden geçirilmelidir; sürekli conta değişimi çözüm değildir.
Port bileşenleri yedek parça planlaması
Port bağlantı elemanları, düzenli değişim gerektiren bileşenlerdir.
Yedekte bulundurulacak parçalar
Port contaları — Her tip ve ölçüden
Kaplin conta ve segmanları
Flanş contaları
Cıvata ve somun setleri
Permeat adaptör o-ringleri
Uç kapak o-ringleri
Numune musluğu ve fittings
Manometre ve bağlantı elemanları
Stok miktarı
Pratik yaklaşım, bir tam kap için gereken tüm conta ve bağlantı parçalarının set halinde stokta tutulmasıdır. Bu, acil müdahalede beklemeyi önler.
Ayrıca her eleman değişiminde kullanılacak parçalar, değişim öncesinde hazırlanmalıdır.
Etiketleme
Farklı ölçü ve tiplerde contalar kullanılıyorsa, açıkça etiketlenmelidir. Yanlış ölçüde bir conta, montaj sonrası sızıntıya yol açar ve işlem tekrarlanır.
Parça listesi, kap envanteriyle birlikte tutulmalı ve her değişimde güncellenmelidir.
Sık yapılan 5 hata
Hata 1: Port tipini bakım maliyetini hesaba katmadan seçmek
Uç giriş tasarımında her eleman değişiminde besleme, konsantre ve permeat bağlantılarının üçü de sökülür; çok kaplı sistemlerde bu, her bakımda saatler ekler. Doğrusu, kap sayısı dört-altıyı aştığında yan giriş tercih etmek ve duruş maliyetini karar kriterine dahil etmektir.
Hata 2: Port çapını debiye göre hesaplamamak
Yetersiz port çapı, ek basınç kaybı ve türbülans yaratır; akış hızı 4 m/s'yi aştığında erozyon riski doğar. Doğrusu, port içi akış hızını 2-4 m/s bandında tutacak çapı hesaplamak ve yüksek debili sistemlerde büyük çapa imkân veren yan girişi tercih etmektir.
Hata 3: Boru gerilmesini porta aktarmak
Rijit bağlanmış ve desteklenmemiş bir boru, sıcaklık genleşmesinde porta kuvvet uygular; FRP gövdede bu çatlağa yol açar ve onarılamaz. Doğrusu, boru ağırlığını askı ve desteklerle taşımak, genleşme payı bırakmak ve esnek bağlantı elemanı kullanmaktır.
Hata 4: Yüksek basınçta uç giriş kullanmak
Uç kapak, yüksek basınç altında en çok zorlanan bileşendir; üzerine üç bağlantı yerleştirmek zayıf nokta sayısını artırır. Doğrusu, deniz suyu ve 600 psi üzeri uygulamalarda yan giriş tercih etmek, bağlantıda flanş veya ağır hizmet kaplin kullanmaktır.
Hata 5: Sızdırmazlık testini kademeli yapmamak
Doğrudan tasarım basıncına çıkmak, olası bir montaj hatasının yüksek basınçta ortaya çıkması demektir. Doğrusu, önce 3-4 bar düşük basınçta kontrol etmek, sonra her 5 barda durup görsel inceleme yapmak ve tasarım basıncında 15 dakika bekletmektir.
Port seçimi kontrol listesi
Tasarım kontrol listesi
Kap sayısı ve bakım sıklığı değerlendirildi mi?
Duruş maliyeti karar kriterine dahil edildi mi?
Kap giriş debisi hesaplandı mı?
Port çapı akış hızına göre belirlendi mi?
Akış hızı 2-4 m/s bandında mı?
Bağlantı tipi basınç sınıfına uygun mu?
Bağlantı malzemesi su kimyasına uygun mu?
Manifold tasarımı port tipine göre planlandı mı?
Genleşme payı ve esnek bağlantı öngörüldü mü?
Boru destekleme planı hazır mı?
Yerleşimde yanal mesafe ve uç bölgesi alanı ayrıldı mı?
Katmanlı yerleşim planlanıyorsa erişim çözüldü mü?
Yüksek basınç uygulamasında yan giriş tercih edildi mi?
Montaj ve devreye alma kontrol listesi
Conta yüzeyleri temiz mi?
Doğru tip ve ölçüde conta kullanıldı mı?
Bağlantı elemanları eşit sıkıldı mı?
Aşırı sıkma yapılmadı mı?
Boru ağırlığı destek ve askılarla taşınıyor mu?
Porta gerilme aktarılmıyor mu?
Genleşme payı bırakıldı mı?
Düşük basınçta sızdırmazlık kontrolü yapıldı mı?
Kademeli basınçlandırma uygulandı mı?
Tasarım basıncında 15 dakika bekletildi mi?
Tüm bağlantılar kuruluk açısından kontrol edildi mi?
Kaplara debi dağılımı dengeli mi?
Sık Sorulan Sorular
Side port ve end port arasındaki fark nedir?
Yan giriş (side port) tasarımında besleme ve konsantre portları gövdenin yan tarafında, uç giriş (end port) tasarımında ise uç kapaklarda bulunur. Permeat her iki tipte de uç kapaklardan çıkar. En belirgin pratik fark, eleman değişiminde bağlantı sökme gereksinimidir.
Hangi tip daha kolay bakım sağlar?
Yan giriş. Bu tasarımda eleman değişiminde yalnızca permeat bağlantısı sökülür; besleme ve konsantre manifoldları yerinde kalır. Uç giriş tasarımında üç bağlantı da sökülür ve çok kaplı sistemlerde bu, her bakımda saatler ekler.
Küçük sistemlerde hangisi tercih edilir?
Uç giriş. Küçük kapasitelerde ve 4 inç kaplarda debiler düşük olduğu için port çapları küçük kalır ve kapak üzerinde üç bağlantı sorunsuz yerleşir. Ayrıca daha kompakt yerleşim ve düşük maliyet sağlar. Geçiş bandı yaklaşık 4-6 kaplı sistemlerde başlar.
Port çapı nasıl belirlenir?
Kap giriş debisine göre, port içi akış hızı 2-4 m/s bandında kalacak şekilde seçilir. 8 inç kapta 9-12 m³/h için 1,5 inç, 12-17 m³/h için 2 inç port kullanılır. 4 inç kapta 2,3-3 m³/h için 3/4 inç, 3-4,3 m³/h için 1 inç uygundur.
Victaulic mi flanş mı kullanılmalı?
Victaulic tipi bağlantı hızlı montaj ve açısal esneklik sağlar; orta ve yüksek çaplarda yaygındır. Flanş ise yüksek basınç ve büyük çaplarda tercih edilir; deniz suyu sistemlerinde 1.000 psi sınıfında yaygındır. Küçük çaplarda dişli bağlantı kullanılır.
Deniz suyunda hangi port tipi uygun?
Yan giriş tercih edilir. Uç kapak yüksek basınç altında en çok zorlanan bileşendir; üzerine üç bağlantı yerleştirmek zayıf nokta sayısını artırır. Yan giriş tasarımında kapak yalnızca permeat çıkışını taşır ve bu, kapak yapısını basitleştirir.
Port sızdırırsa ne yapılmalı?
Sistem derhal durdurulur ve basınç tamamen boşaltılır; basınç altında müdahale edilmez. Conta yüzeyleri temizlenir, doğru tip ve ölçüde conta ile yenilenir. Sızıntı tekrarlıyorsa boru gerilmesi, destekleme ve genleşme payı kontrol edilmelidir.
Boru gerilmesi porta zarar verir mi?
Verir. Rijit bağlanmış ve desteklenmemiş bir boru, sıcaklık genleşmesinde porta kuvvet uygular; FRP gövdede bu çatlağa yol açabilir ve onarılamaz. Boru ağırlığı askı ve desteklerle taşınmalı, genleşme payı bırakılmalı ve esnek bağlantı kullanılmalıdır.
Port tipi sonradan değiştirilebilir mi?
Değiştirilemez. Port konumu kabın yapısal tasarımının parçasıdır; sonradan port açmak veya kapatmak mümkün değildir. Değişiklik gerekiyorsa kap değişimi ve genellikle manifold revizyonu gerekir.
Kaplara debi dağılımı nasıl dengelenir?
Manifold tasarımı simetrik olmalı ve port çapları yeterli seçilmelidir. Dengesizlik belirtisi, kaplar arası permeat debisi ve iletkenlik farkıdır. Gerekirse kap girişlerine dengeleme vanası konularak dağılım düzeltilir.
Sisteminiz için uygun port tipini ve çapını, kap sayısı, debi ve bakım koşullarınız üzerinden belirlemek mümkündür. Sistem bilgilerinizi ve yerleşim kısıtlarınızı paylaşırsanız proses mühendisliği ekibimiz kap ve manifold tasarım raporu hazırlar. İletişim sayfamızdan bize ulaşabilir, ters osmoz ürün gamımızı RO 8040 sistemleri sayfasında, tamamlanmış tesislerimizi referanslarımız sayfasında inceleyebilirsiniz.
