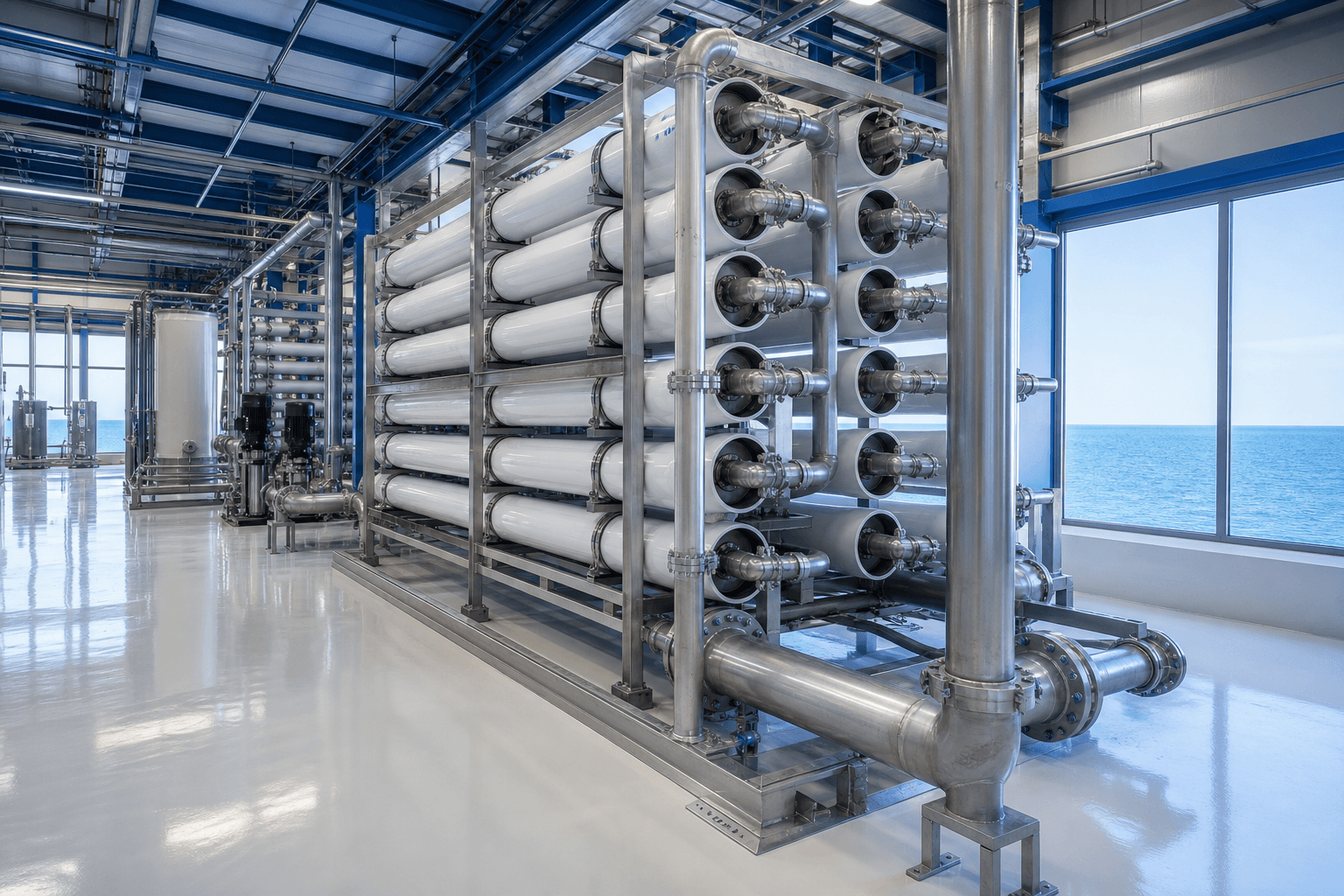

Deniz suyu sistemlerinde basınç kabı seçimi beş kararla tamamlanır: 1.000 psi basınç sınıfı, 4 veya 8 inç çap, 6-7 elemanlı kap boyu, yan giriş port tipi ve deniz ortamına uygun bağlantı malzemesi. Bu kararların her biri, ozmotik basıncın yarattığı yüksek çalışma basıncı ve klorürün yarattığı korozyon riski tarafından belirlenir.
Bu rehberde şu başlıkları sırayla ele alıyoruz:
Deniz suyunda kap seçimi neden farklı?
Deniz suyu sistemleri, acı su sistemlerinden iki temel açıdan ayrışır: çok yüksek çalışma basıncı ve çok yüksek klorür derişimi.
Çalışma basıncı 55-75 bar bandındadır ve bu, basınç kabı sınıfını, malzeme seçimini, montaj yöntemini ve güvenlik önlemlerini doğrudan belirler.
Klorür derişimi ise yaklaşık 19.000 mg/L'dir ve standart paslanmaz malzemeler için sınır dışıdır. Bu, tüm metal bileşenlerde malzeme sınıfı yükseltmesi gerektirir.
Beş temel karar
Basınç sınıfı seçimini 1000 psi housing nerede kullanılır yazımızda ayrıntılı olarak ele aldık.
Basınç sınıfı ve çalışma oranı
Deniz suyunda 1.000 psi sınıfı zorunludur ancak çalışma oranı da değerlendirilmelidir.
Çalışma oranı hesabı
Marj dar olduğunda ne yapılmalı?
Yüksek tuzlu denizlerde
Kızıldeniz ve Körfez sularında TDS 42.000-45.000 ppm bandına çıkar ve çalışma basıncı 65-72 bara ulaşır. Bu durumda 1.000 psi sınıfının marjı neredeyse kalmaz.
Bu bölgelerde 1.200 psi sınıfı veya daha muhafazakâr tasarım parametreleri değerlendirilmelidir.
Kap çapı deniz suyunda nasıl seçilir?
Deniz suyunda çap seçimi, acı su sistemleriyle aynı mantıkla ancak farklı eşiklerle yapılır.
Kapasiteye göre çap
Neden eşikler farklı?
Deniz suyunda recovery yüzde 35-45 bandındadır; besleme debisi permeatın yaklaşık 2,5 katıdır. Bu yüksek debi, 8 inç kapların hidrolik sınırlarını daha düşük permeat kapasitelerinde sağlamasını mümkün kılar.
Örnek: 8 m³/h permeat üreten bir sistemde yüzde 40 recovery ile besleme 20 m³/h olur. İki kaba dağıtıldığında kap giriş debisi 10 m³/h olur ve 9-17 m³/h sınırı sağlanır.
Aynı kapasite acı suda yüzde 75 recovery ile 10,67 m³/h besleme demektir ve tek kapta sınır sağlanır ama iki kapta sağlanmaz.
4 inç ne zaman tercih edilir?
Kap çapı karşılaştırmasını 4 inç mi 8 inç mi housing yazımızda ele aldık.
Kap boyu ve eleman sayısı
Deniz suyunda 6-7 elemanlı kaplar yaygındır. Bunun nedeni düşük recovery ve yüksek besleme debisidir.
Eleman sayısı seçimi
ΔP marjı deniz suyunda
Deniz suyunda debi yüksek olduğu için kap içi ΔP de yüksektir. 7 elemanlı bir kapta temiz ΔP 2,3-3,0 bar bandına çıkar.
Kap sınırı 3,5 bardır; bu, kirlenme için yalnızca 0,5-1,2 bar marj bırakır. Bu marj, acı su sistemlerine göre belirgin dardır.
Sonuç olarak deniz suyu sistemlerinde ΔP izlemesi ve temizlik disiplini daha kritiktir.
Son eleman fluxu
Deniz suyunda recovery düşük olduğu için kap boyunca debi fazla azalmaz. Bu, son elemanın fluxunun makul kalmasını sağlar.
Acı su sistemlerinde son eleman fluxu minimum sınıra yaklaşabilirken, deniz suyunda bu sorun daha az görülür.
Eleman sayısı seçimini kaç elemanlı housing seçilmeli yazımızda ele aldık.
Port tipi ve bağlantı seçimi
Deniz suyunda yan giriş port tipi tercih edilir ve bağlantı tipi basınç sınıfına göre seçilir.
Neden yan giriş?
Uç kapak, yüksek basınç altında en çok zorlanan bileşendir. Üzerine üç bağlantı yerleştirmek, kapak yapısını karmaşıklaştırır ve zayıf nokta sayısını artırır.
Yan giriş tasarımında kapak yalnızca permeat çıkışını taşır; bu, kapak tasarımını basitleştirir ve güvenliği artırır.
Ayrıca eleman değişiminde besleme ve konsantre bağlantıları sökülmez; bu, korozyon riskli ortamda bağlantı açma sayısını azaltır.
Bağlantı tipleri
Port çapı
Deniz suyunda besleme debisi yüksek olduğu için port çapı, acı su sistemlerine göre daha büyük seçilebilir.
Port tipi seçimini side port mu end port mu yazımızda ele aldık.
Malzeme seçimi ve korozyon yönetimi
Deniz suyunda malzeme seçimi, sistemin ömrünü belirleyen en kritik kararlardan biridir.
Klorür ve korozyon
Deniz suyunda klorür derişimi yaklaşık 19.000 mg/L'dir. Bu derişim, 316L paslanmaz için çukurcuk korozyonu eşiğinin çok üzerindedir.
Korozyon, malzeme yüzeyinde küçük çukurlar olarak başlar ve derinleşerek delinmeye yol açar. Yüksek basınç tarafında bir delinme, hem üretim kaybı hem ciddi güvenlik riskidir.
Malzeme sınıfları
Galvanik korozyon
Farklı metallerin temas ettiği noktalarda galvanik korozyon oluşabilir. Cıvata, somun ve gövde malzemesi uyumlu sınıfta seçilmelidir.
Ayrıca farklı sınıflarda paslanmaz bir arada kullanıldığında, daha az soy olan malzeme hızla korozyona uğrar.
FRP kabın avantajı
Basınç kabının FRP olması, deniz suyu uygulamalarında büyük avantajdır. Metal bir kap, bu ortamda ya çok pahalı bir alaşım ya da sınırlı ömür demektir.
FRP kap klorürden etkilenmez ve deniz suyunda ömür boyu korozyon sorunu yaşamaz.
Deniz ortamı dış yüzeye nasıl etkir?
Kıyı tesislerinde ve tekne uygulamalarında ekipman, tuz spreyi ve yüksek neme maruz kalır. Bu, dış yüzeydeki metal bileşenleri etkiler.
Dış ortam riskleri
Alınacak önlemler
Tuz birikimi ve temizlik
Kıyı tesislerinde ekipman yüzeyinde zamanla tuz birikir. Bu birikim, nem ile birleştiğinde korozyonu hızlandırır.
Düzenli tatlı su yıkaması, bu birikimi giderir ve metal bileşenlerin ömrünü uzatır. Bu, bakım programına eklenmesi gereken basit ama etkili bir işlemdir.
Alım tipi sistem tasarımını nasıl etkiler?
Deniz suyunun nasıl alındığı, ön arıtma yükünü ve dolayısıyla kap tasarımını dolaylı olarak etkiler.
Alım tipleri
Kuyu alımının avantajları
Açık alımda ek gereksinimler
Alım tipi, kap seçimini doğrudan değiştirmez ancak kirlenme hızını ve dolayısıyla ΔP marjı ihtiyacını etkiler. Açık alımlı sistemlerde daha kısa kap ve daha geniş ΔP marjı tercih edilebilir.
Ön arıtma seçeneklerini RO öncesi ön arıtma neden gerekli rehberimizde ele aldık.
Kara, tekne ve konteyner kurulumları
Deniz suyu sistemleri farklı kurulum tiplerinde uygulanır ve her biri farklı kısıtlar getirir.
Kurulum tiplerine göre kısıtlar
Tekne uygulamalarında
Gemi hareketleri, boru ve kap desteklemesinde ek dikkat gerektirir. Titreşim ve dinamik yükler, kara tesislerinde görülmeyen zorlamalar yaratır.
Konteyner sistemlerde
Konteyner sistemlerde eleman değişimi için kapı önünde yeterli alan bulunmalıdır. Bu, kurulum yerinin seçiminde dikkate alınmalıdır.
Deniz suyu sistemlerini SWRO 8040 sayfasında, çözümlerimizi deniz suyu arıtma sayfasında inceleyebilirsiniz.
Montaj ve titreşim yönetimi
Deniz suyu sistemlerinde yüksek basınç ve yüksek debi, belirgin titreşim ve reaksiyon kuvvetleri yaratır.
Montaj gereksinimleri
Reaksiyon kuvvetleri
69 bar basınçta boru dirseklerinde ve yön değişimlerinde büyük kuvvetler oluşur. Bu kuvvetler hesaplanmalı ve uygun ankraj yapılmalıdır.
Yetersiz desteklenmiş bir boru, basınç altında hareket eder ve hem bağlantılara hem kaplara gerilme aktarır.
Titreşim kaynakları
Titreşim, uzun vadede bağlantı gevşemesine ve yorulma çatlağına yol açar. Sönümleme ve düzenli kontrol gereklidir.
Devreye alma ve doğrulama
Deniz suyu sistemlerinin devreye alınması, kademeli ve titiz bir süreçtir.
Devreye alma adımları
Kabul kriterleri
Bor ve klorür kontrolü, deniz suyu sistemlerinde özellikle önemlidir; içme suyu limitleri bu iki parametre için sıkıdır.
Deniz suyunda kap ömrü ne kadar?
FRP basınç kapları deniz suyunda da 15-25 yıl hizmet verir; korozyon sorunu yaşamazlar. Ömrü belirleyen etkenler basınç çevrimi ve dış ortamdır.
Ömrü etkileyen faktörler
Metal bileşenlerin ömrü
Kapların kendisi uzun ömürlüdür ancak metal bağlantı elemanları deniz ortamında daha kısa ömürlüdür.
Periyodik kontrol programı
Deniz ortamında aylık görsel kontrol, kara tesislerine göre daha sık yapılmalıdır. Korozyon erken yakalandığında müdahale kolaydır.
Sistem ve bileşen ömürlerini ters osmoz sistemi kaç yıl kullanılır yazımızda ele aldık.
Deniz suyunda kirlenme ve temizlik
Deniz suyu sistemlerinde kirlenme profili, alım tipine göre belirgin farklılık gösterir.
Alım tipine göre baskın kirlenme
Temizlik yaklaşımı
Temizlik sıklığı
Açık deniz alımlı sistemlerde alg patlamaları, kısa sürede ciddi kirlenmeye yol açabilir. Bu dönemlerde ön arıtma yükü artar ve ΔP hızla yükselir.
CIP sistemi
Deniz suyu sistemlerinde CIP hattı düşük basınçta çalışır ve yüksek basınç hattından ayrıdır. Devir daim basıncı 3-4 bar, sıcaklık 30-35 °C bandındadır.
CIP çözeltisi permeat suyuyla hazırlanmalıdır; deniz suyu veya ham su kullanılması hem klor hem sertlik açısından sorun yaratır.
Kimyasal temizlik protokollerini membran CIP yazımızda ele aldık.
Deniz suyunda yedek parça planlaması
Deniz suyu sistemlerinde, özellikle ada ve tekne uygulamalarında, yedek parça erişimi sınırlıdır.
Bulundurulacak yedek parçalar
Ada ve tekne uygulamalarında
Teknik servis erişiminin günler sürebildiği uygulamalarda yedek parça stoğu daha geniş tutulmalıdır.
Ayrıca basit bakım prosedürleri yazılı hale getirilmeli ve personel eğitilmelidir. Uzaktan teknik destek imkânı değerlendirilmelidir.
Malzeme uyumluluğu
Yedek parçalar da ana sistemle aynı malzeme sınıfında olmalıdır. Yanlış sınıfta bir cıvata veya conta, korozyon başlangıç noktası yaratır.
Bu nedenle yedek parça listesi malzeme sınıflarıyla birlikte tutulmalı ve tedarikte belirtilmelidir.
Şartnamede deniz suyu kabı nasıl belirtilmeli?
Deniz suyu projelerinde teknik şartname, malzeme sınıflarına kadar ayrıntılı olmalıdır.
Şartnameye yazılacak maddeler
Neden malzeme sınıfı yazılmalı?
"Paslanmaz çelik" ifadesi yeterli değildir; 316L de paslanmazdır ve deniz suyunda kısa sürede korozyona uğrar.
Şartnamede malzeme sınıfı açıkça belirtilmediğinde tedarikçi daha ekonomik olanı seçer ve bu, birkaç yıl içinde korozyon sorunu olarak geri döner.
Teklifte istenmesi gerekenler
Teklif değerlendirme kriterlerini ters osmoz sistemi fiyatını belirleyen 12 faktör yazımızda ele aldık.
Deniz suyunda işletme maliyeti
Deniz suyu sistemlerinde işletme maliyetinin büyük kısmı enerjiden gelir.
Maliyet kalemleri
Enerji hesabı
25 m³/h permeat, günde 20 saat, yılda 330 gün:
Bu hesap, ERD yatırımının neden hızla geri döndüğünü gösterir.
Kap sınıfının maliyete etkisi
1.000 psi kaplar, 450 psi kaplara göre belirgin pahalıdır. Ancak deniz suyunda alternatif yoktur; ozmotik basınç bu sınıfı zorunlu kılar.
Toplam yatırım içinde basınç kapları yüzde 10-15 pay tutar. Enerji kalemi ise on yıllık toplamda çok daha büyüktür.
Enerji hesabının ayrıntılarını RO sistemi ne kadar elektrik tüketir yazımızda ele aldık.
Deniz suyunda ikinci geçiş kapları
Bor ve klorür hedefleri sıkı olan projelerde ikinci geçiş kurulur. Bu geçişin kapları farklı sınıftadır.
İkinci geçiş kap özellikleri
Neden düşük sınıf yeterli?
İkinci geçişin beslemesi birinci geçişin permeatıdır; TDS 200-400 ppm bandındadır. Ozmotik basınç ihmal edilebilir düzeydedir.
Çalışma basıncı 8-12 bar olduğu için 300 psi (20,7 bar) sınıfı geniş marjla yeterlidir.
Malzeme farkı
İkinci geçişin beslemesi permeat olduğu için klorür derişimi çok düşüktür. Bu, 316L paslanmaz kullanımını mümkün kılar ve maliyeti düşürür.
Ancak permeat korozif bir sudur; malzeme seçiminde bu göz önünde bulundurulmalıdır. 316L uygundur; daha düşük sınıflar önerilmez.
pH yükseltme etkisi
Bor reddini artırmak için ikinci geçiş öncesinde kostikle pH 9,5-10,5 bandına yükseltilir. Bu, malzeme seçiminde ayrıca değerlendirilmelidir.
Yüksek pH, bazı elastomer contalar için sınır dışı olabilir; conta malzemesi kimyasal uyumluluğa göre seçilmelidir.
Çift geçişli sistem tasarımını tek geçişli mi çift geçişli mi RO yazımızda ele aldık.
Deniz suyunda devreye alma özel dikkatleri
Deniz suyu sistemlerinde devreye alma, acı su sistemlerinden daha titiz bir süreçtir.
Ek dikkat gerektiren noktalar
İlk çalıştırma sırası
ERD devreye alma
Enerji geri kazanım cihazının ayarları, sistemin enerji performansını doğrudan belirler. Yanlış ayarlanmış bir ERD hem verim kaybı hem basınç dengesizliği yaratır.
Cihazın karışım oranı, akım debileri ve booster pompa yükü üretici talimatına göre ayarlanmalı ve ölçümlerle doğrulanmalıdır.
İlk ay izlemesi
Devreye alma sonrası ilk ay, normalize değerler ve ΔP günlük izlenmelidir. Deniz suyu sistemlerinde ΔP marjı dar olduğu için erken kirlenme hızla sınıra yaklaşabilir.
Ayrıca korozyon belirtileri için haftalık görsel kontrol yapılmalıdır.
Deniz suyu sisteminde güvenlik yönetimi
Yüksek basınç ve deniz ortamı, güvenlik yönetimini kritik hale getirir.
Güvenlik riskleri
Güvenlik önlemleri
Basınç boşaltma prosedürü
Bu prosedür atlandığında kalan basınç, bağlantının kontrolsüz açılmasına yol açabilir. Yüksek basınçta bu ciddi yaralanma demektir.
Personel eğitimi
Deniz suyu sistemlerinde çalışan personel, yüksek basınç güvenliği konusunda eğitilmelidir. Eğitim kayıtları tutulmalı ve periyodik olarak tekrarlanmalıdır.
Ayrıca acil durum prosedürleri tatbikatla pekiştirilmelidir.
Deniz suyu sisteminde dokümantasyon
Deniz suyu sistemleri, hem yüksek basınç hem özel malzeme nedeniyle kapsamlı dokümantasyon gerektirir.
Saklanacak belgeler
Malzeme sertifikalarının önemi
Deniz suyunda malzeme sınıfı kritik olduğu için sertifikalar mutlaka saklanmalıdır. Bir korozyon sorunu yaşandığında, malzemenin şartnameye uygun olup olmadığı bu belgelerle belirlenir.
Ayrıca sonraki değişim ve genişlemelerde aynı sınıfın sipariş edilmesi için referans olur.
Denetim ve sigorta
Basınçlı kaplar iş güvenliği denetimine tabidir. Sertifikasız veya belgesiz ekipman, hem denetimde hem sigorta değerlendirmesinde sorun yaratır.
Tüm belgeler teslim alındığı anda dosyalanmalı ve sistemin ömrü boyunca saklanmalıdır.
Sık yapılan 5 hata
Hata 1: Yüksek basınç tarafında 316L kullanmak
Deniz suyunda klorür derişimi yaklaşık 19.000 mg/L'dir ve bu 316L için çukurcuk korozyonu eşiğinin çok üzerindedir; delinme birkaç yıl içinde başlar. Doğrusu, yüksek basınç tarafındaki tüm metal bileşenlerde dubleks veya süper dubleks paslanmaz kullanmak ve cıvataları uyumlu sınıfta seçmektir.
Hata 2: Deniz suyunda 600 psi kap denemek
Deniz suyunun ortalama ozmotik basıncı yüzde 40 recovery'de yaklaşık 32,7 bardır; toplam çalışma basıncı 55-70 bara çıkar ve 600 psi (41,4 bar) sınıfı bunu karşılayamaz. Doğrusu, deniz suyunda 1.000 psi sınıfını zorunlu kabul etmek ve yüksek tuzlu denizlerde 1.200 psi değerlendirmektir.
Hata 3: ΔP marjını göz ardı etmek
Deniz suyunda debi yüksek olduğu için kap içi ΔP 2,3-3,0 bara çıkar ve 3,5 bar sınırına yalnızca 0,5-1,2 bar marj kalır. Bu marj hızla tükenir. Doğrusu, ΔP'yi kademe bazlı günlük izlemek, temizlik eşiğini geciktirmemek ve açık alımlı sistemlerde daha kısa kap tercih etmektir.
Hata 4: Tuz spreyi ve dış ortam korumasını atlamak
Kıyı tesislerinde tuz spreyi ve yüksek nem, dış yüzeydeki metal bileşenlerde korozyona yol açar; elektrik ve otomasyon ekipmanı da risk altındadır. Doğrusu, ekipmanı mümkünse kapalı mahale almak, yüksek koruma sınıflı pano kullanmak ve düzenli tatlı su yıkamasını bakım programına eklemektir.
Hata 5: Boru reaksiyon kuvvetlerini ve titreşimi hesaplamamak
69 bar basınçta dirseklerde büyük reaksiyon kuvvetleri oluşur; yetersiz desteklenmiş bir boru hareket eder ve kaplara gerilme aktarır. Yüksek basınç pompası ayrıca belirgin titreşim üretir. Doğrusu, reaksiyon kuvvetlerini hesaplamak, uygun ankraj yapmak ve titreşim sönümleyici bağlantılar kullanmaktır.
Deniz suyu housing seçim kontrol listesi
Tasarım kontrol listesi
Devreye alma kontrol listesi
Sık Sorulan Sorular
Deniz suyunda hangi basınç sınıfı kullanılır?
1.000 psi (69,0 bar) sınıfı zorunludur. Deniz suyunun ortalama ozmotik basıncı yüzde 40 recovery'de yaklaşık 32,7 bardır ve toplam çalışma basıncı 55-70 bara çıkar. Kızıldeniz ve Körfez gibi 42.000-45.000 ppm sularda 1.200 psi değerlendirilmelidir.
Deniz suyunda 316L kullanılabilir mi?
Yüksek basınç tarafında kullanılmamalıdır. Klorür derişimi yaklaşık 19.000 mg/L'dir ve bu 316L için çukurcuk korozyonu eşiğinin çok üzerindedir. Dubleks veya süper dubleks paslanmaz zorunludur; cıvata ve somunlar da uyumlu sınıfta seçilmelidir.
Neden FRP basınç kabı kullanılıyor?
FRP klorürden etkilenmez ve deniz suyunda ömür boyu korozyon sorunu yaşamaz. Metal bir kap bu ortamda ya çok pahalı bir alaşım ya da sınırlı ömür demektir. Ayrıca FRP, paslanmaza göre yaklaşık üç kat hafiftir.
Deniz suyunda kaç elemanlı kap kullanılır?
6-7 elemanlı kaplar yaygındır. Recovery düşük olduğu için kap boyunca debi fazla azalmaz ve son elemanın fluxu makul kalır. Ancak yüksek debi nedeniyle kap içi ΔP 2,3-3,0 bara çıkar ve 3,5 bar sınırına marj darlaşır.
Yan giriş mi uç giriş mi tercih edilmeli?
Yan giriş. Uç kapak yüksek basınç altında en çok zorlanan bileşendir; üzerine üç bağlantı yerleştirmek zayıf nokta sayısını artırır. Ayrıca eleman değişiminde besleme ve konsantre bağlantıları sökülmez, bu da korozyon riskli ortamda bağlantı açma sayısını azaltır.
Kuyu alımı ile açık alım arasındaki fark nedir?
Kuyu alımında kum tabakası doğal filtre görevi görür ve SDI 1-2 bandına iner; ön arıtma basitleşir ve membran ömrü 5-7 yıl olur. Açık alımda SDI 2-4 bandındadır, kapsamlı ön arıtma gerekir ve membran ömrü 3-5 yıla iner.
Tekne uygulamalarında ne kullanılır?
4 inç kaplar ve kısa kap boyları tercih edilir. Basınç sınıfı yine 1.000 psi'dir; ozmotik basınç kapasiteden bağımsızdır. Ağırlık, alan ve tek kişilik bakım imkânı belirleyicidir. Gemi hareketi ve motor titreşimi, destekleme tasarımında ek dikkat gerektirir.
Tuz spreyi ekipmana zarar verir mi?
Verir. Kıyı tesislerinde tuz spreyi ve yüksek nem, dış yüzeydeki metal bileşenlerde korozyona yol açar; elektrik ve otomasyon ekipmanı da risk altındadır. Ekipmanı kapalı mahale almak, yüksek koruma sınıflı pano kullanmak ve düzenli tatlı su yıkaması yapmak gerekir.
Çalışma oranı ne olmalı?
Çalışma basıncının kap sınıfına oranı, deniz suyunda genellikle yüzde 80-85 bandındadır ve marj acı su sistemlerine göre dardır. Kirlenmeyle bu oran yüzde 90'a yaklaşabilir. Marj darsa tasarım fluxu veya recovery düşürülmeli, gerekirse 1.200 psi değerlendirilmelidir.
Bor ve klorür neden ayrıca kontrol edilir?
İçme suyu limitleri bu iki parametre için sıkıdır. Tek geçişli SWRO permeatında bor 1,0-1,8 mg/L, klorür 100-180 mg/L çıkar. Bor nötr pH'ta yüksüz borik asit halinde olduğu için yalnızca yüzde 50-80 tutulur; sıkı hedefler ikinci geçiş gerektirir.
